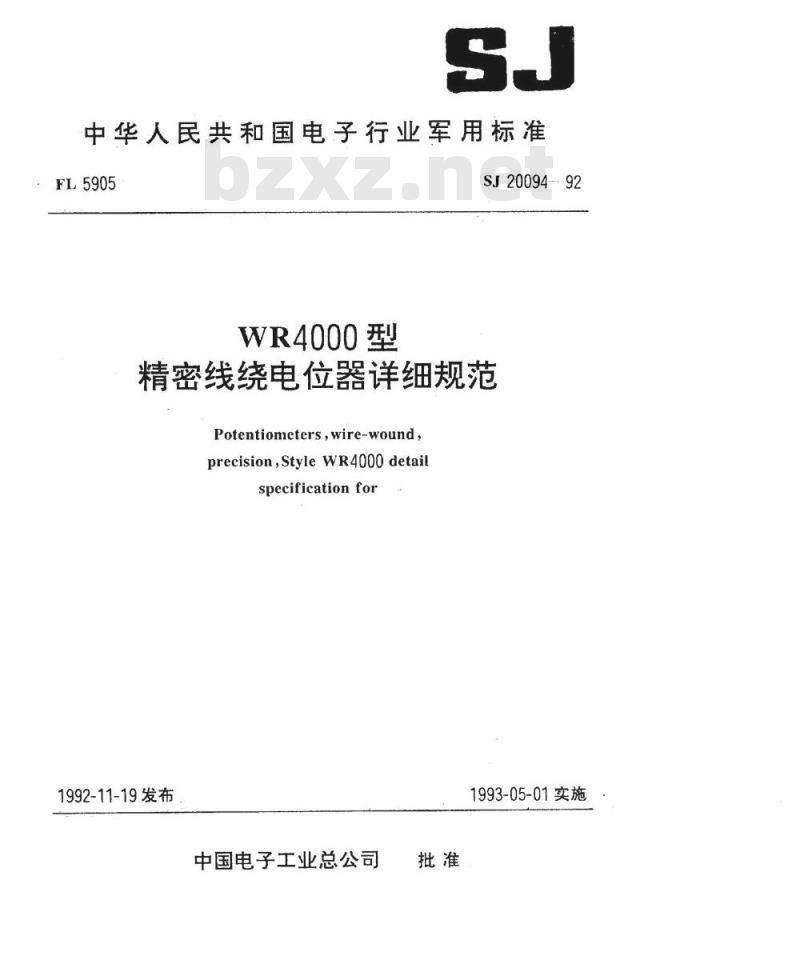

中华人民共和国电子行业军用标准FL5905
WR4000型
SJ20094-92
精密线绕电位器详细规范
Potentiometers,wire-wound
precision,Style WR4000 detailspecificationfor
1992-11-19发布
中国电子工业总公司
1993-05-01实施
中华人民共和国电子行业军用标准WR4000型精密线绕电位器详细规范Potentiometers,wire-wound.precision，StyleWR4000detail specificationforSJ2009492

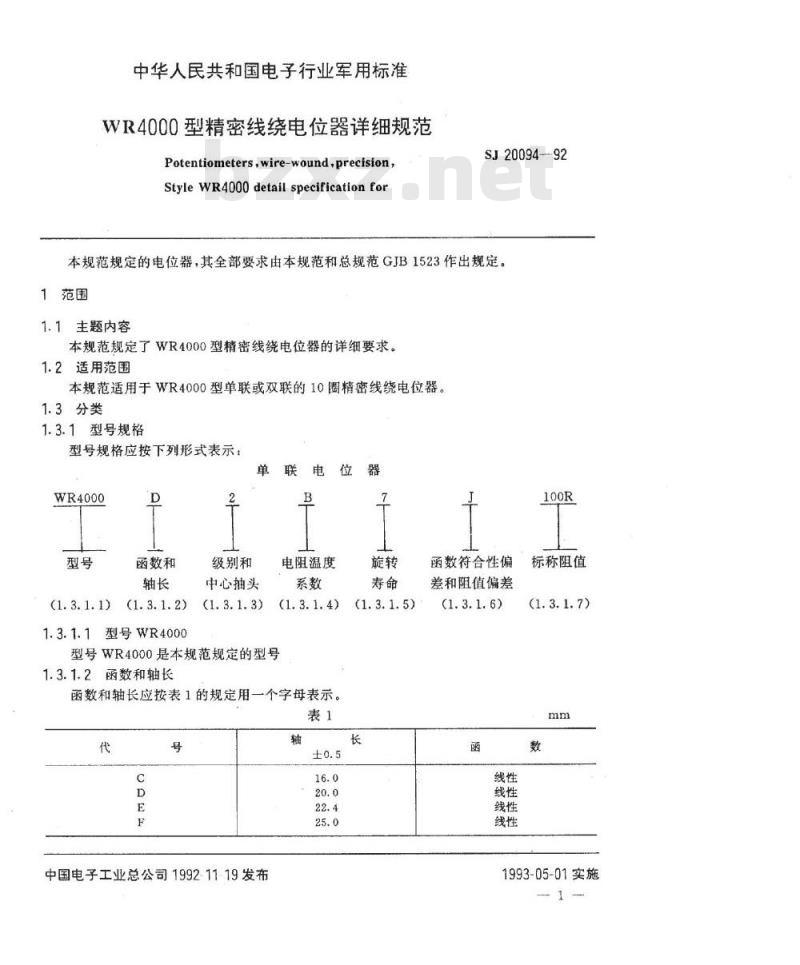

本规范规定的电位器，其全部要求由本规范和总规范GJB1523作出规定。1范围
1.1主题内容
本规范规定了WR4000型精密线绕电位器的详细要求。1.2适用范围
本规范适用于WR4000型单联或双联的10圈精密线绕电位器。1.3分类
1.3.1型号规格
型号规格应按下列形式表示：
WR4000
(1.3.1.1)
函数和
(1.3.1.2)
1.3.1.1型号WR4000
级别和
中心抽头
(1.3.1.3)
电阻温度
(1.3.1.4)
型号WR4000是本规范规定的型号1.3.1.2函数和轴长
函数和轴长应按表1的规定用
日一个字母表示。
中国电子工业总公司1992-1119发布轴
(1.3.1.5)
函数符合性偏
差和阻值偏差
(1.3.1.6)
标称阻值
(1.3.1.7)
1993-05-01实施
1.3.1.3级别和中心抽头
级别和中心抽头的代号为2和4。1.3.1.4电阻温度系数
电阻温度系数的代号为B～F。
1.3.1.5旋转寿命
SJ20094—92

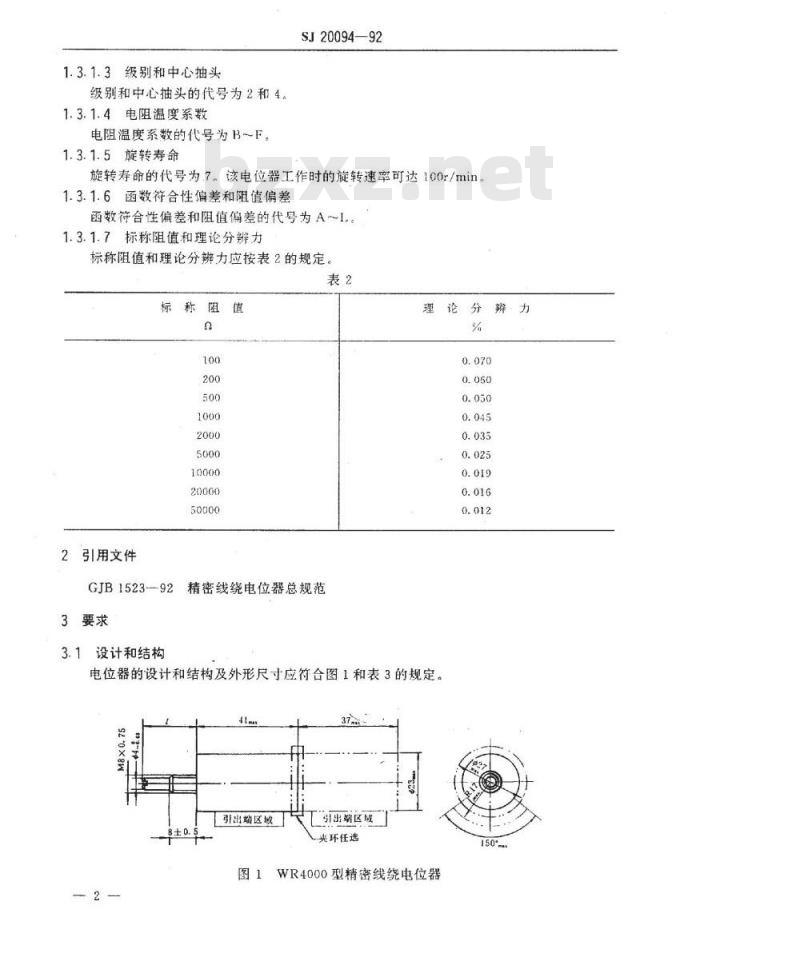

旋转寿命的代号为.7。该电位器工作时的旋转速率可达100r/min。1.3.1.6函数符合性偏差和阻值偏差函数符合性偏差和阻值偏差的代号为A～1。1.3.1.7标称阻值和理论分辨力
标称阻值和理论分辨力应按表2的规定。表2
标称阻值
2引用文件
GJB152392
3要求
设计和结构
精密线绕电位器总规范
理论分辨力
电位器的设计和结构及外形尺寸应符合图1和表3的规定。87
S20X8W
引出端区域
引出端区域
一夹环任选
WR4000型精密线绕电位器
WR4000
按规定
电阻体
极限电压
SJ20094—92
满负荷
功耗W

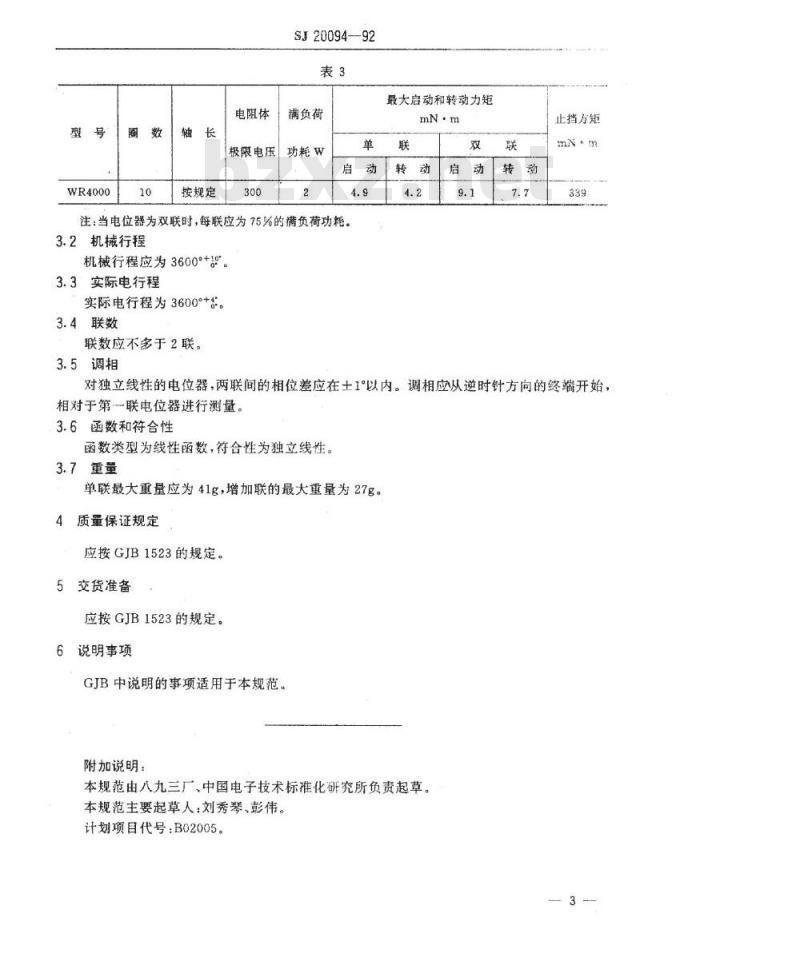

注：当电位器为双联时，每联应为75%的满负荷功耗。3.2机械行程
机械行程应为3600°+°。
3.3实际电行程
实际电行程为3600°+
3.4联数
联数应不多于2联。
3.5调相
最大启动和转动力矩www.bzxz.net
止挡方矩
对独立线性的电位器，两联间的相位差应在土1°以内。调相应从逆时针方向的终端开始，相对于第一联电位器进行测量，3.6函数和符合性
函数类型为线性函数，符合性为独立线性。3.7重量
单联最大重量应为41g，增加联的最大重量为27g。4质量保证规定
应按GJB1523的规定。
交货准备
应按GJB1523的规定。
说明事项
GJB中说明的事项适用于本规范。附加说明：
本规范由八九三、中国电子技术标准化研究所负责起草。本规范主要起草人：刘秀琴、彭伟。计划项目代号：B02005。
