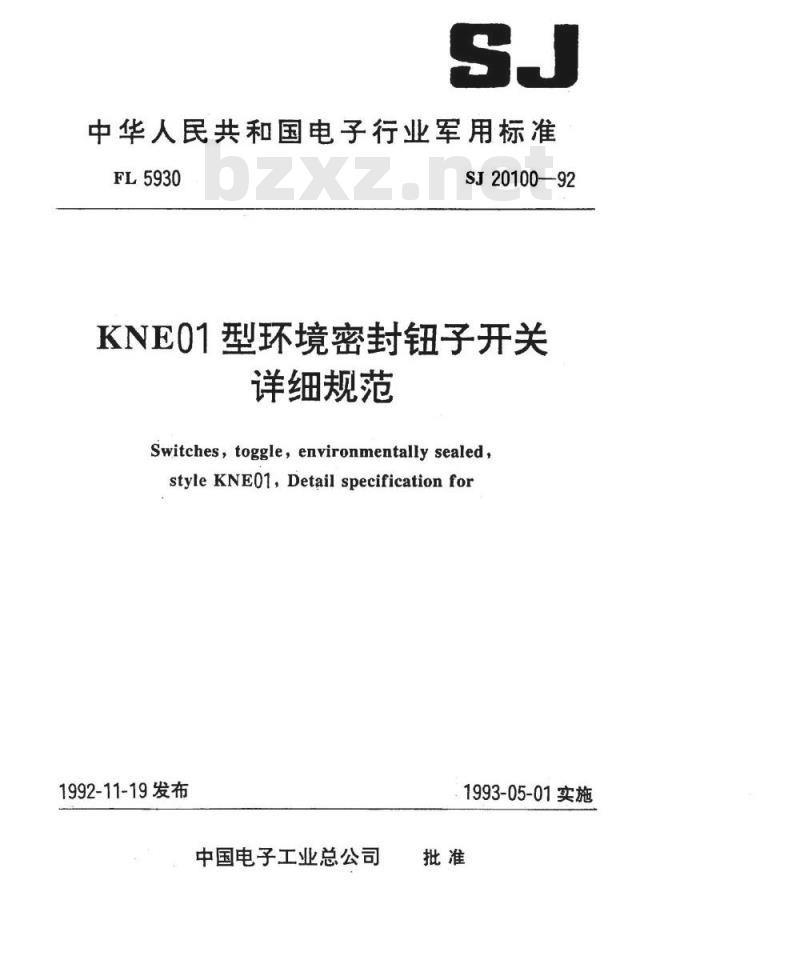

中华人民共和国电子行业军用标准FL5930
SJ20100—92
KNE01型环境密封钮子开关
详细规范
Switches, toggle,environmentally sealed,style KNEOl,Detail specificationfor1992-11-19发布
中国电子工业总公司
1993-05-01实施

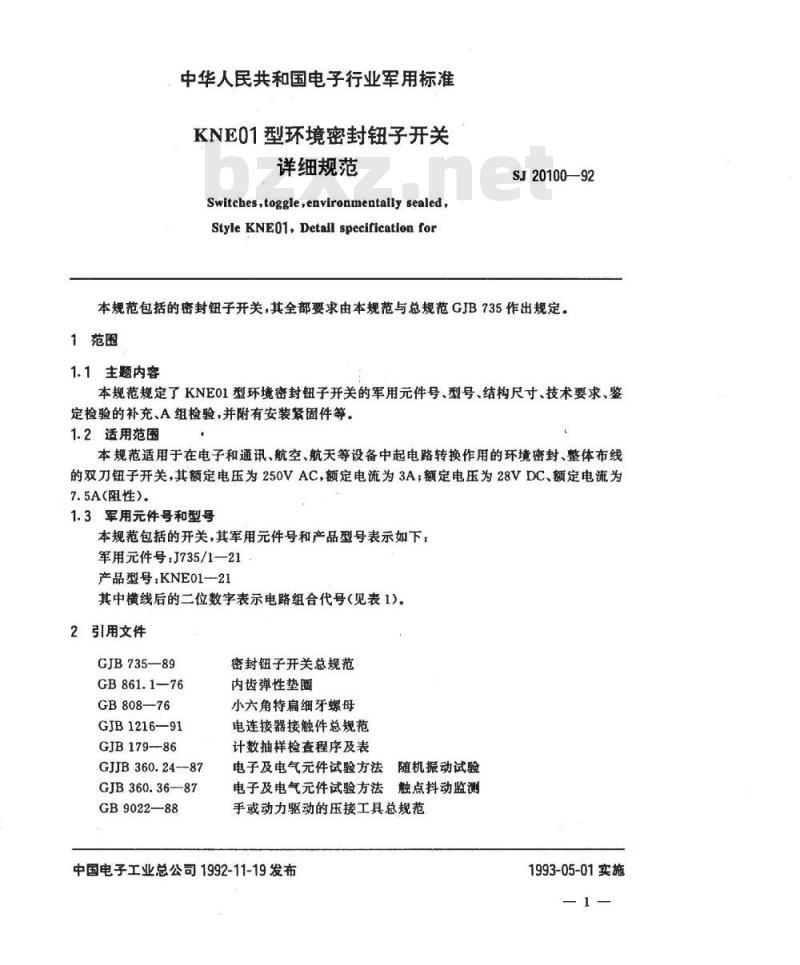

中华人民共和国电子行业军用标准KNE01型环境密封钮子开关
详细规范
Switches,toggle,environmentally sealed,StyleKNEOl,Detail specification forSJ20100—92
本规范包括的密封钮子开关，其全部要求由本规范与总规范GJB735作出规定。1范围
1.1主题内容
本规范规定了KNE01型环境密封钮子开关的军用元件号、型号、结构尺寸、技术要求、鉴定检验的补充、A组检验，并附有安装紧固件等。1.2适用范围
本规范适用于在电子和通讯、航空、航天等设备中起电路转换作用的环境密封、整体布线的双刀钮子开关，其额定电压为250VAC，额定电流为3A；额定电压为28VDC、额定电流为7.5A(阻性)。
1.3军用元件号和型号
本规范包括的开关，其军用元件号和产品型号表示如下，军用元件号：J735/1--21
产品型号：KNE01-21
其中横线后的二位数字表示电路组合代号（见表1）。引用文件
GJB735—89
GB861.1—76
GB808—76
GJB1216—91
GJB179-—86
GJJB360.2487
GJB360.36--87
GB9022-88
密封钮子开关总规范
内齿弹性垫圈
小六角特扁细牙螺母
电连接器接触件总规范
计数抽样检查程序及表
电子及电气元件试验方法随机振动试验电子及电气元件试验方法触点抖动监测手或动力驱动的压接工具总规范中国电子工业总公司1992-11-19发布1993-05-01实施

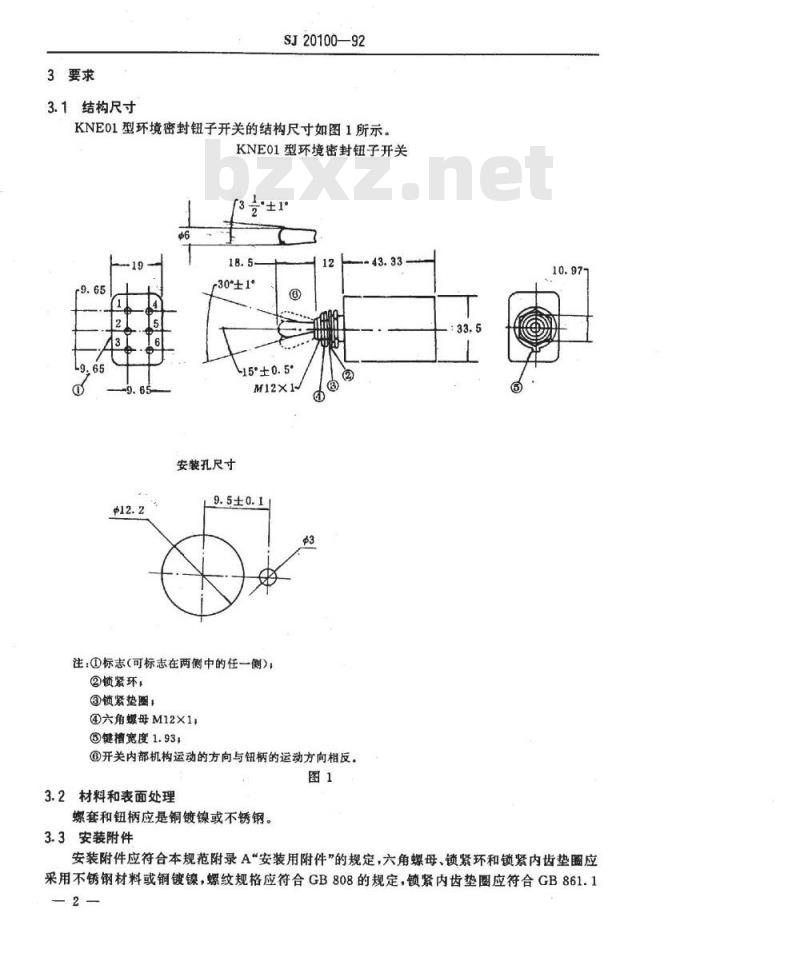

3要求
3.1结构尺寸
SJ20100—92
KNE01型环境密封钮子开关的结构尺寸如图1所示。KNE01型环境密封钮子开关
r30°±1°
415±0.5°
M12×1
安装孔尺寸
注：标志(可标志在两侧中的任一侧）；②锁紧环，
?锁紧垫图，
④六角嫩母M12X1，
键槽宽度1.93，
开关内部机构运动的方向与钮柄的运动方向相反。图1
3.2材料和表面处理
螺套和钮柄应是铜镀镍或不锈钢。3.3安装附件
安装附件应符合本规范附录A“安装用附件”的规定，六角螺母、锁紧环和锁紧内齿垫圈应采用不锈钢材料或铜镀镍，螺纹规格应符合GB808的规定，锁紧内齿垫圈应符合GB861.1的规定。

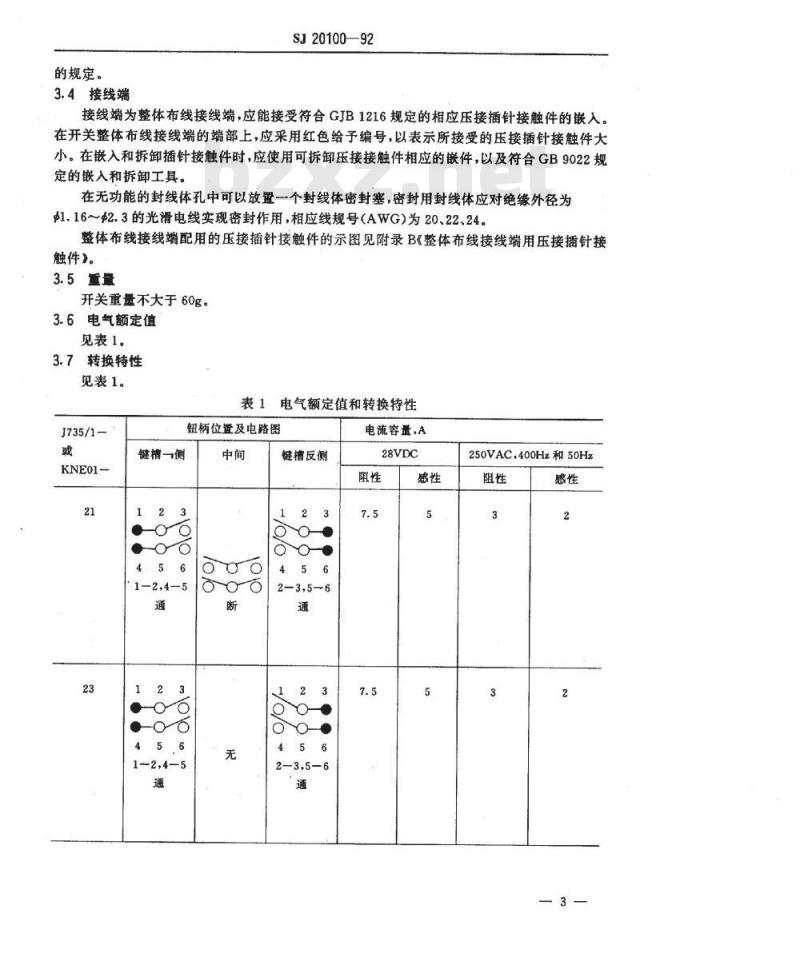

3.4接线端
SJ20100—92
接线端为整体布线接线端，应能接受符合GJB1216规定的相应压接插针接触件的嵌入。在开关整体布线接线端的端部上，应采用红色给予编号，以表示所接受的压接插针接触件大小。在嵌入和拆卸插针接触件时，应使用可拆卸压接接触件相应的嵌件，以及符合GB9022规定的嵌入和拆卸工具。
在无功能的封线体孔中可以放置一个封线体密封塞，密封用封线体应对绝缘外径为1.16$2.3的光滑电线实现密封作用，相应线规号（AWG）为20、22、24。整体布线接线端配用的压接插针接触件的示图见附录B《整体布线接线端用压接插针接触件》。
3.5重量
开关重量不大于60g。
3.6电气额定值
见表1。
3.7转换特性
见表1。
表1电气额定值和转换特性
J735/1-
KNEo1-
钮柄位置及电路图
键槽一侧
1-2,4-5
12,4—5
键植反侧
2—3,5-6
2-3,5-6
电流容量，A
250VAC，400Hz和50Hz
J735/1-
KNE01-
钮柄位置及电路图
键槽一侧
1-2,4-5
1-2,4-5

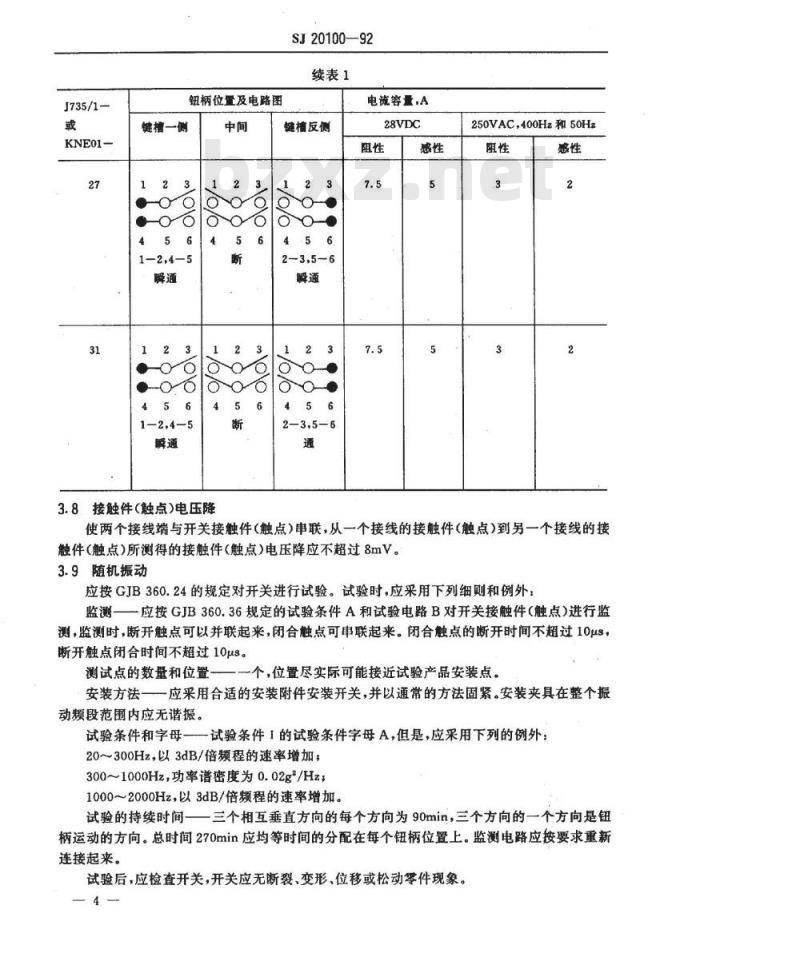

3.8接触件（触点）电压降
SJ20100—92
续表1
电流容量，A
键植反侧
2-3.5—6
250VAC，400Hz和50Hz
使两个接线端与开关接触件（触点）申联，从一个接线的接触件（触点）到另一个接线的接触件（触点）所测得的接触件（触点）电压降应不超过8mV。3.9随机振动
应按GJB360.24的规定对开关进行试验。试验时，应采用下列细则和例外；监测一一应按GJB360.36规定的试验条件A和试验电路B对开关接触件（触点）进行监测，监测时，断开触点可以并联起来，闭合触点可申联起来。闭合触点的断开时间不超过10us，断开触点闭合时间不超过10μs。测试点的数量和位置一
一个，位置尽实际可能接近试验产品安装点。安装方法一一应采用合适的安装附件安装开关，并以通常的方法固紧。安装夹具在整个振动频段范围内应无谐振。
试验条件和字母一
一试验条件I的试验条件字母A，但是，应采用下列的例外：20～300Hz，以3dB/倍频程的速率增加；300～1000Hz，功率谱密度为0.02g/Hz1000～2000Hz，以3dB/倍频程的速率增加。一三个相互垂直方向的每个方向为90min，三个方向的一个方向是钮试验的持续时间一
柄运动的方向。总时间270min应均等时间的分配在每个钮柄位置上。监测电路应按要求重新连接起来。
试验后，应检查开关，开关应无断裂、变形、位移或松动零件现象。4
3.10钮柄与螺套的电阻
开关应按下述方法进行试验：
SJ20100—92
测量点一一在钮柄与螺套未被清洗的或按认可的表面形成接触的点之间。试验电流——100士10mA。
开路试验电压：6士1VDC。
试验的次数：钮柄的每个位置试验一次。电阻应不超过100mQ。
4质量保证（在所有的试验期间，开关应采用合适的电线与接线端接触件完全接好线。）4.1
鉴定检验
鉴定检验应按GJB735的表2以及本规范采用的表2A的规定。表2A补充鉴定试验顺序
检查或试验
产品的检查
转换特性
随机振动（见本规范规
定的试验）
介质耐压
接触件（触点）电压降
钮柄与螺套的电阻（见
本规范规定的试验）
机械耐久性
接触件（触点）电压降
介质耐压下载标准就来标准下载网
产品的检查
转换特性
开关密封1)
GJB735
要求条款号
GJB735
试验方法条款号
注：1)只有奇数编号的样品应由制造厂拆开。4.2A组检验
样品编号
A组检验应由表3规定的检查和试验组成，并按所示顺序进行。统计抽样和检查应符合GJB179的一般检查水平I的规定.产品的检查应限于标志和制造质量的检查。当由供货方选择时，可以采用生产过程的检验来满足QPL规定的要求。对这些试验的所有供货方的生产过程控制数据在向政府申请时都应是适用的。5
检查或试验
开关密封
产品的检查
转换特性
介质耐压
接触件（触点)电压降
钮柄与螺套的电阻（见
本规范规定的试验）
4.3周期检验
SJ20100—92
表3A组检验
GJB735
要求条款号
GJB735
试验方法条款号
4.8.19.1(b)
AQL（百分合格品率）
严重不合格品
按照GJB735的周期检验的规定，并补充钮柄与螺套的电阻的试验项目。5交货准备
交货准备应符合GJB735第5章的要求。6说明
轻不合格品
整体布线接线端隐埋于开关的基座壳体中，接受压接式插针接触件的嵌入，便于拆装，接触可靠，适于环境密封应用。
SJ2010092
附录A
安装用附件
(补充件）
本规范规定的KNE01型环境密封钮子开关所采用的六角螺母、锁紧环和锁紧内齿垫圈如图A1、图A2、图A3所示。
六角螺母
锁紧环
锁紧内齿垫圈
SJ20100-92
附录B
整体布线接线端用压接插针接触件（补充件）
本规范规定的KNE01型环境密封钮子开关的整体布线接线端用压接插针接触件的结构示图如图B1所示，隐埋于开关基座壳体中的接线端局部示图如图B2所示。10.6
5.08~5.34
R0.38~0.64
$1.55~$1.63
≥R0.075
≥R0.075
注：①标志制造厂代号或商标的位置：②压接AWG为20号的导线，
③压接插针接触件嵌入固定状态；④封线体：
③整体布线接线端局部示图；
?保持装置：
?封线体护环（材料不作规定）。B1接触件插拔力
1.35~1.60
0.74~0.848
4.04~4.72
/5.56~5.46
$l.93~l.98
Ll.55~l.66
R0.127~R0.075
L0.122~0.127
拔出力：44Nmx
插入力：44Nmmx
接触件保持试验
SJ20100—92
压接上导线的接触件应先在绝缘体中嵌入和拆卸10次循环，然后，处于嵌入状态施加88Nmx拉力作用，拉力增加速率为4.4N/s，达到88N时保持10s，此时，接触件从施加拉力开始位置的位移不超过0.25mm。
附加说明：
本规范由中国电子工业总公司提出。本规范由八五一厂、中国电子技术标准化研究所负责起草。本规范主要起草人：张光华、张景源、李厚伦
