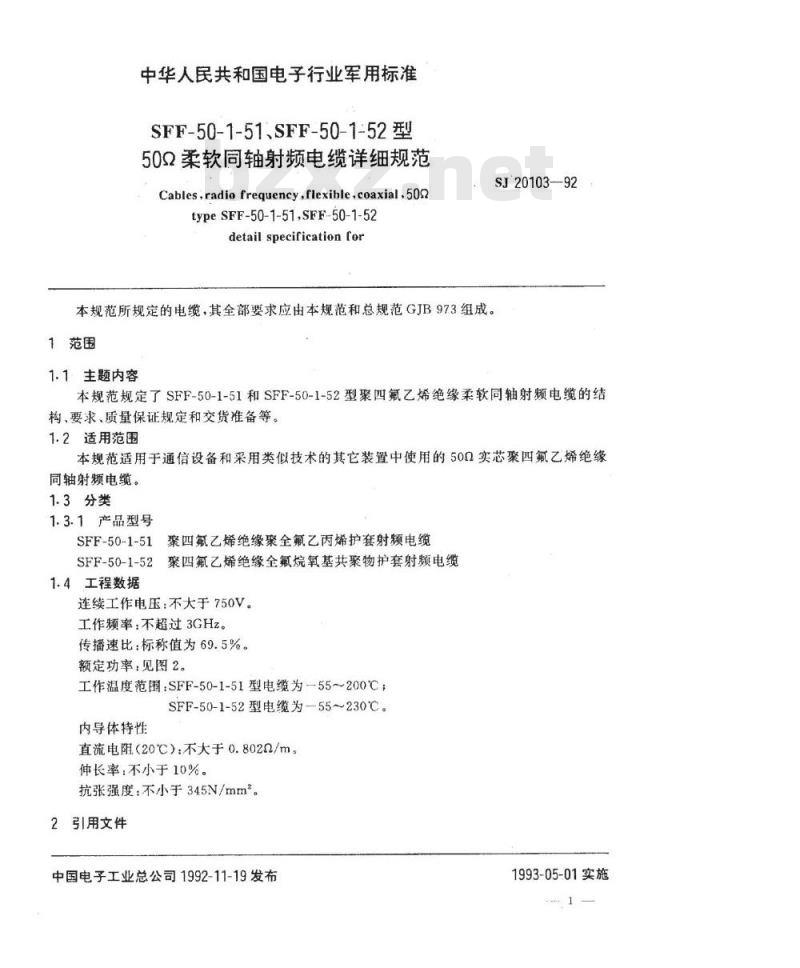

【电子行业标准(SJ)】 ＳＦＦ－５０－１－５１、ＳＦＦ－５０－１－５２型５０Ω柔软同轴射频电缆详细规范

中华人民共和国电子行业军用标准SFF-50-1-51、SFF-50-1-52型
502柔软同轴射频电缆详细规范
Cables.radiofrequency,flexible,coaxial,502type SFF-50-1-51,SFF-50-1-52detail specification for
本规范所规定的电缆，其全部要求应由本规范和总规范GJB973组成。1范围
1.1主题内容
SJ20103--92
本规范规定了SFF-50-1-51和SFF-50-1-52型聚四氟乙烯绝缘柔软同轴射频电缆的结构、要求、质量保证规定和交货准备等。1.2适用范围
本规范适用于通信设备和采用类似技术的其它装置中使用的500实芯聚四氟乙烯绝缘同轴射频电缆。
1.3分类
1.3.1产品型号
SFF-50-1-51聚四氟乙烯绝缘聚全氟乙丙烯护套射频电缆SFF-50-1-52
1.4工程数据
聚四氟乙烯绝缘全氟烷氧基共聚物护套射颖电缆连续工作电压：不大于750V。
工作频率：不超过3GHz。
传播速比：标称值为69.5%。
额定功率：见图2。
工作温度范围：SFF-50-1-51型电缆为-55～200℃；SFF-50-1-52型电缆为—55～230℃。内导体特性
直流电阻（20℃）：不大于0.8022/m，伸长率，不小于10%。
抗张强度：不小于345N/mm。
2引用文件
中国电子工业总公司1992-11-19发布1993-05-01实施
GJB973—90
JB3135—82
3要求
3.1材料
SJ20103—92
柔软和半硬射频电缆总规范
镀银软圆铜线
镀银铜包钢线的技术要求见附录A。3.2设计和结构

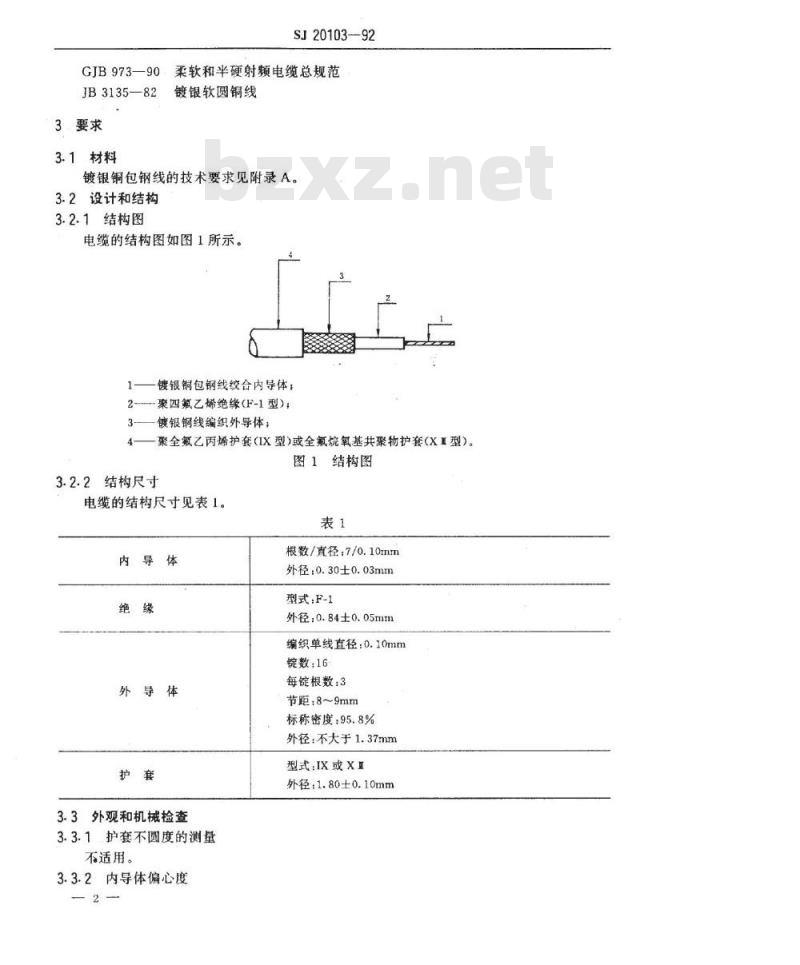

3.2.1结构图
电缆的结构图如图1所示。
镀银铜包钢线绞合内导体：
2-聚四氟乙烯绝缘(F-1型）；
一键银铜线编织外导体；
4一聚全氟乙丙烯护套（IX型）或全氟烷氧基共聚物护套（X型）。图1结构图
3.2.2结构尺寸
电缆的结构尺寸见表1。
内导体
外导体
3.3外观和机械检查
3.3.1护套不圆度的测量
不适用。
3.3.2内导体偏心度
根数/直径：7/0.10mm
外径：0.30±0.03mm
型式：F-1
外径：0.84士0.05mm
编织单线直径：0.10mm
锭数：16
每锭根数：3
节距：8~9mm
标称密度：95.8%
外径：不大于1.37mm
型式：IX或X
外径：1.80±0.10mm

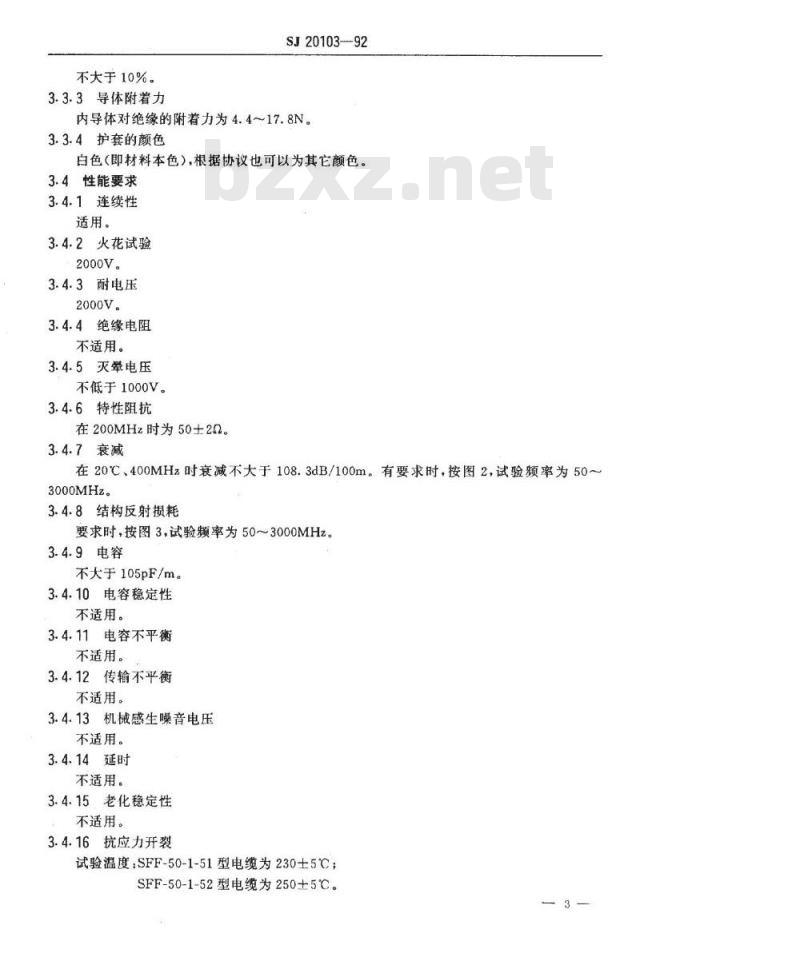

不大于10%。
3.3.3导体附着力
SJ20103—92
内导体对绝缘的附着力为4.4～17.8N。3.3.4护套的颜色
白色（即材料本色），根据协议也可以为其它颜色。3.4性能要求bzxZ.net
3.4.1连续性
适用。
3.4.2火花试验
2000V。
3.4.3耐电压
2000V。
3.4.4绝缘电阻
不适用。
3.4.5灭晕电压
不低于1000V。
3.4.6特性阻抗
在200MHz时为50±22。
3.4.7衰减
在20℃、400MHz时衰减不大于108.3dB/100m。有要求时，按图2，试验频率为50~3000MHz。
3.4.8结构反射损耗
要求时，按图3，试验频率为50～3000MHz。3.4.9电容
不大于105pF/m。
3.4.10电容稳定性
不适用。
3.4.11电容不平衡
不适用。
3.4.12传输不平衡
不适用。
3.4.13机械感生噪音电压
不适用。
3.4.14延时
不适用。
3.4.15老化稳定性
不适用。
3.4.16抗应力开裂
试验温度：SFF-50-1-51型电缆为230士5℃；SFF-50-1-52型电缆为250±5℃。试验时间：96h。

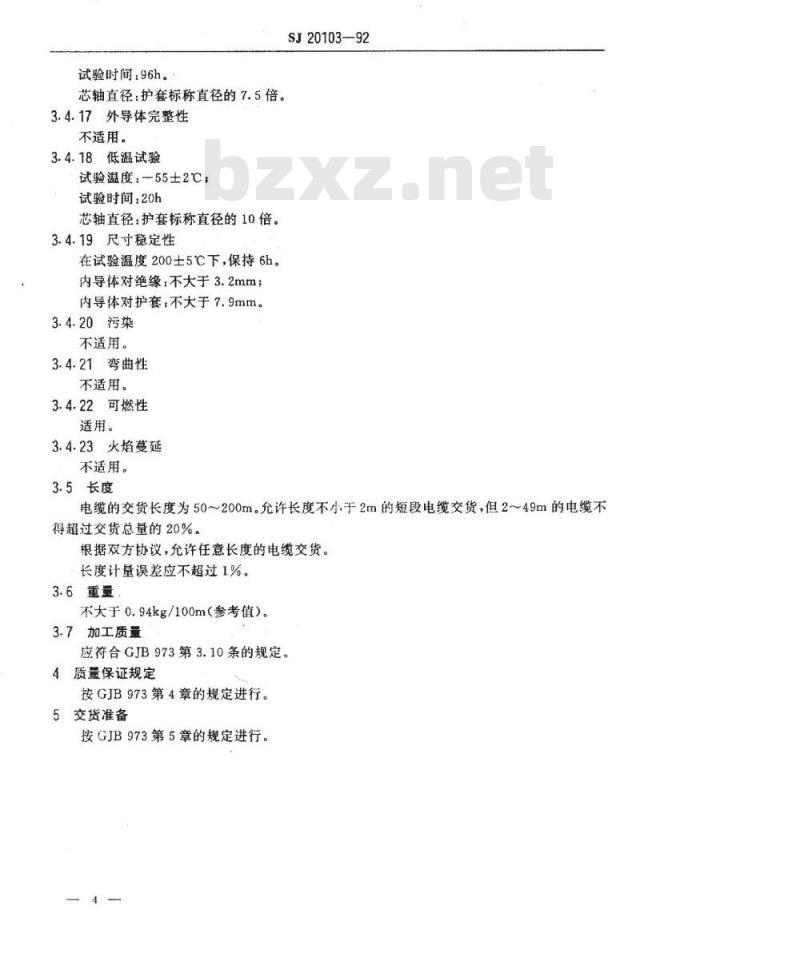

芯轴直径：护套标称直径的7.5倍。3.4.17外导体完整性
不适用。
3.4.18低温试验
试验温度：-55±2℃；
试验时间：20h
芯轴直径：护套标称直径的10倍。3.4.19尺寸稳定性
在试验温度200±5℃下，保持6h。内导体对绝缘：不大于3.2mm；
内导体对护套：不大于7.9mm。
3.4.20污染
不适用。
3.4.21弯曲性
不适用。
3.4.22可燃性
适用。
3.4.23火焰蔓延
不适用。
3.5长度
SJ20103—92
电缆的交货长度为50~200m。允许长度不小于2m的短段电缆交货，但2～49m的电缆不得超过交货总量的20%。
根据双方协议，允许任意长度的电缆交货。长度计量误差应不超过1%。
3.6重量
不大于0.94kg/100m（参考值）。3.7加工质量
应符合GJB973第3.10条的规定。4质量保证规定
按GJB973第4章的规定进行。
5交货准备
按GJB973第5章的规定进行。
wo01/gp
最大袁成
SJ2010392
定功率（在降平面25C时）

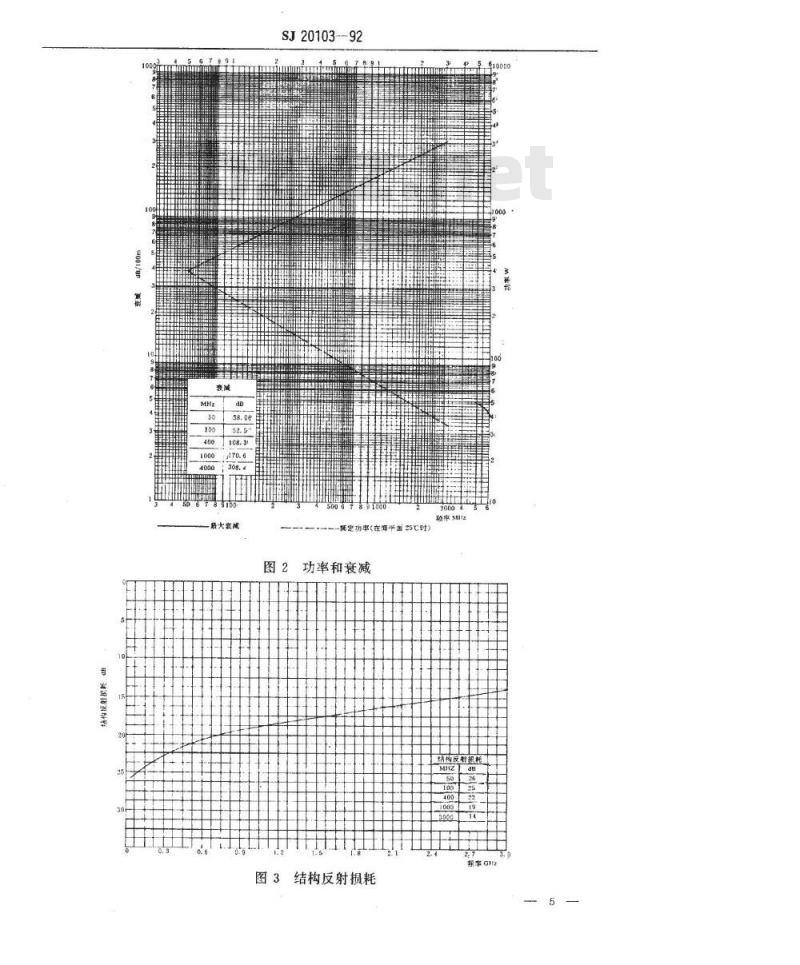

图2功率和衰减
图3结构反射损耗
领率MHIz
解报车
610000
缔宝GH
SJ20103—92
附录A
镀银铜包钢线的主要技术要求
(补充件）
镀银铜包钢线的主要技术要求应符合下表的规定铜含量
(近似值）
线径及其公差
0.10±0.003
电阻率
n·mm/m
其镀银层应符合JB3135中对镀银层的要求。附加说明：
本规范由中国电子工业总公司提出。本规范由国营609厂起草。
计划项目代号：B02033。
单线的抗拉强度
断裂伸长率
