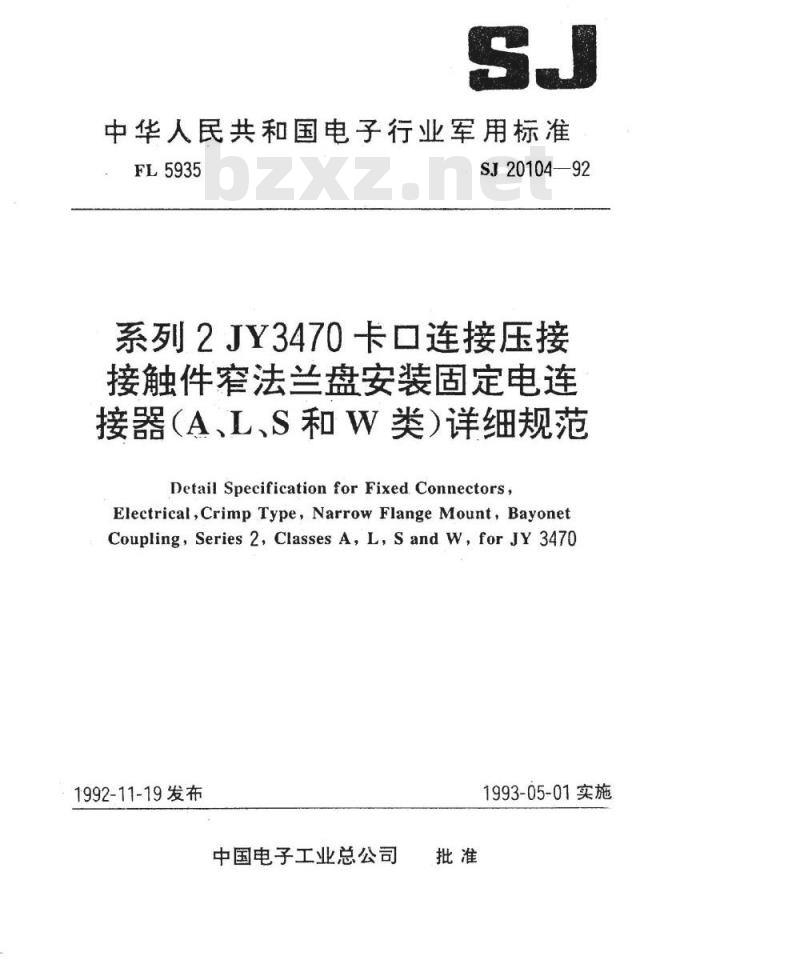

中华人民共和国电子行业军用标准FL5935
SJ20104—92
系列2JY3470卡口连接压接
接触件窄法兰盘安装固定电连
接器（A、L、S和W类）详细规范Detail Specification for Fixed Connectors,Electrical,Crimp Type, Narrow Flange Mount, BayonetCoupling,Series 2,Classes A,L,S and W,for JY 34701992-11-19发布
中国电子工业总公司
1993-05-01实施

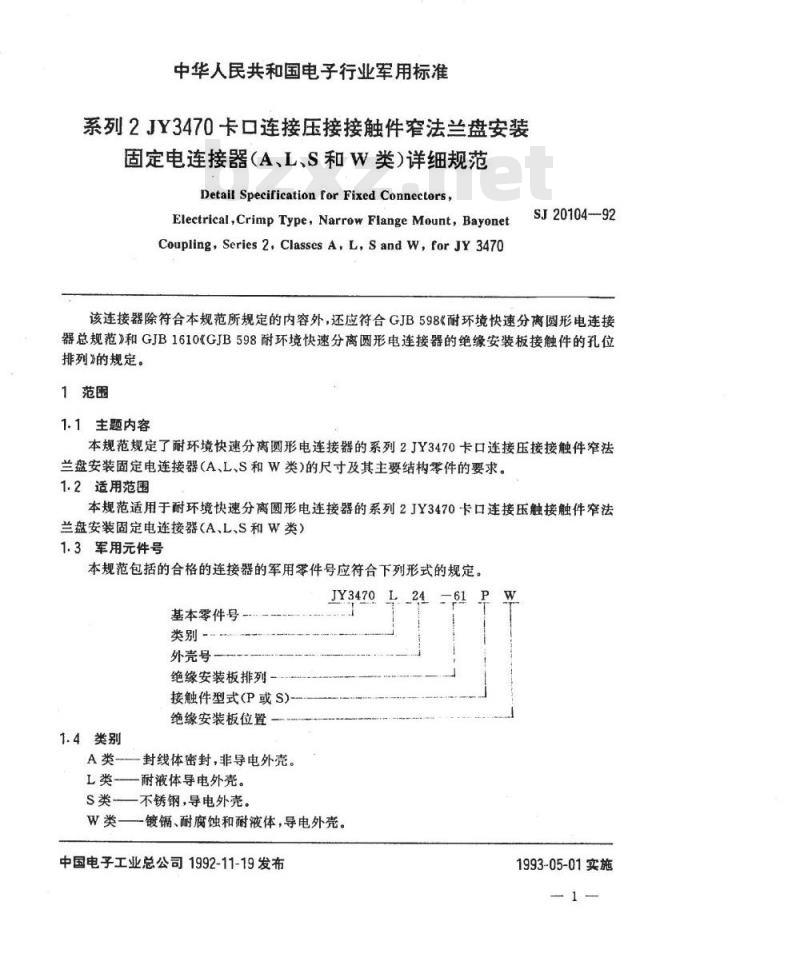

中华人民共和国电子行业军用标准系列2JY3470卡口连接压接接触件窄法兰盘安装固定电连接器（A、L、S和W类）详细规范Detail SpecificationforFixedConnectors，Electrical,CrimpType,NarrowFlangeMount,BayonetCoupling,Series2,ClassesA,L,SandW,forJY3470SJ20104-92
该连接器除符合本规范所规定的内容外，还应符合GJB598《耐环境快速分离圆形电连接器总规范》和GJB1610《GJB598耐环境快速分离圆形电连接器的绝缘安装板接触件的孔位排列》的规定。
1范围
1.1主题内容
本规范规定了耐环境快速分离圆形电连接器的系列2JY3470卡口连接压接接触件窄法兰盘安装固定电连接器（A、L、S和W类)的尺寸及其主要结构零件的要求。1.2适用范围
本规范适用于耐环境快速分离圆形电连接器的系列2JY3470卡口连接压触接触件窄法兰盘安装固定电连接器(A、L、S和W类）1.3军用元件号
本规范包括的合格的连接器的军用零件号应符合下列形式的规定。JY3470L_24-61P
基本零件号-
类别-
外壳号
绝缘安装板排列
接触件型式(P或S)
绝缘安装板位置
1.4类别
A类-封线体密封，非导电外壳。L类——耐液体导电外壳。
一不锈钢，导电外壳。
一镀镉、耐腐蚀和耐液体，导电外壳。中国电子工业总公司1992-11-19发布1993-05-01实施

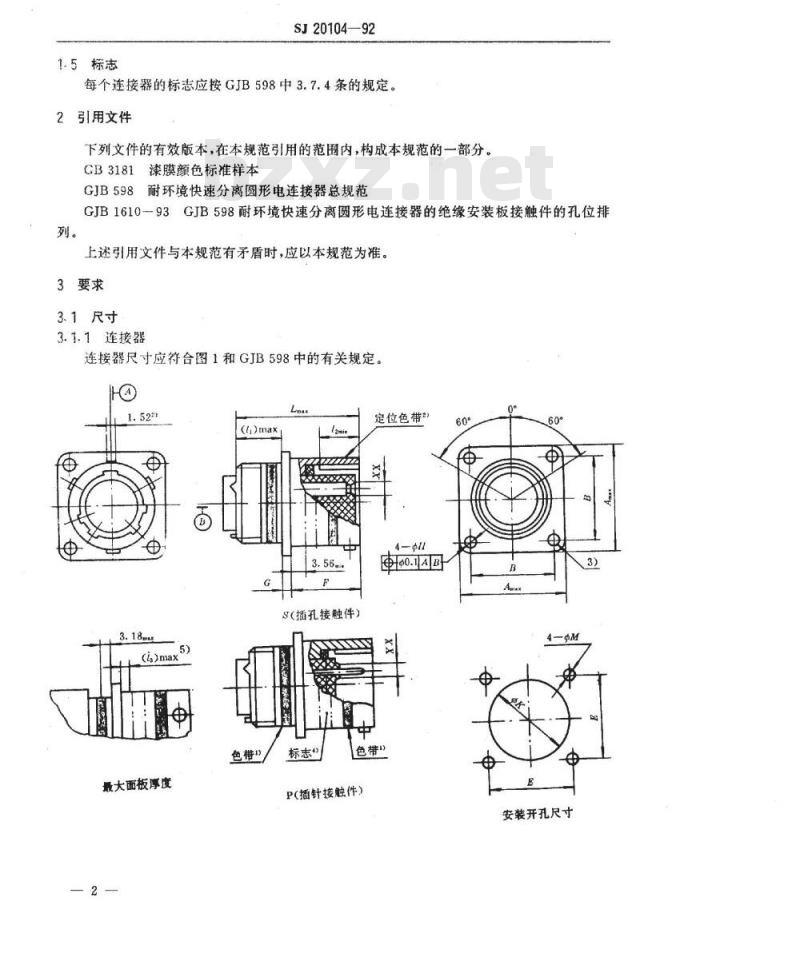

1.5标志
SJ20104—92
每个连接器的标志应按GJB598中3.7.4条的规定。引用文件
下列文件的有效版本，在本规范引用的范围内，构成本规范的一部分CB3181漆膜颜色标准样本
GJB598耐环境快速分离圆形电连接器总规范GJB161093GJB598耐环境快速分离圆形电连接器的绝缘安装板接触件的孔位排列。
上述引用文件与本规范有矛盾时，应以本规范为准。3要求
3.1尺寸
3.1.1连接器
连接器尺寸应符合图1和GJB598中的有关规定。1.522
最大面板厚度
(ti)max
色带1
S（插孔接触件）
标志”
定位色带“
色带\
P(插针接触件）下载标准就来标准下载网
安装开孔尺寸
外壳号
SJ20104—92
30.863.30

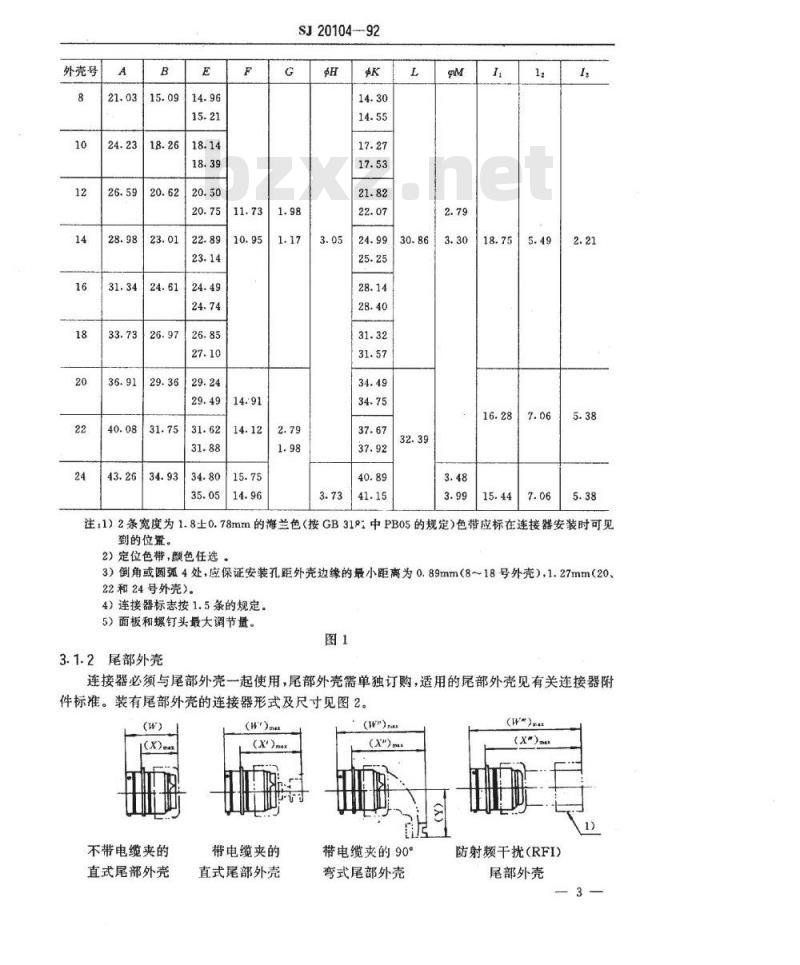

注：1）2条宽度为1.80.78mm的海兰色（按GB318中PB05的规定）色带应标在连接器安装时可见到的位置。
2）定位色带，题色任选。
3）倒角或圆弧4处，应保证安装孔距外壳边缘的最小距离为0.89mm（8～18号外壳），1.27mm（20、22和24号外壳）。
4）连接器标志按1.5条的规定。5）面板和螺钉头最大调节量。
3.1.2尾部外壳
连接器必须与尾部外壳一起使用，尾部外壳需单独订购，适用的尾部外壳见有关连接器附件标准。装有尾部外壳的连接器形式及尺寸见图2。(w)
不带电缆夹的
直式尾部外壳
带电缆夹的
直式尾部外壳
带电缆夹的90°
弯式尾部外壳
(w*)。
防射频干扰（RFI)
尾部外壳
外壳号
注：1）压接套管不随连接器一起提供SJ20104-92

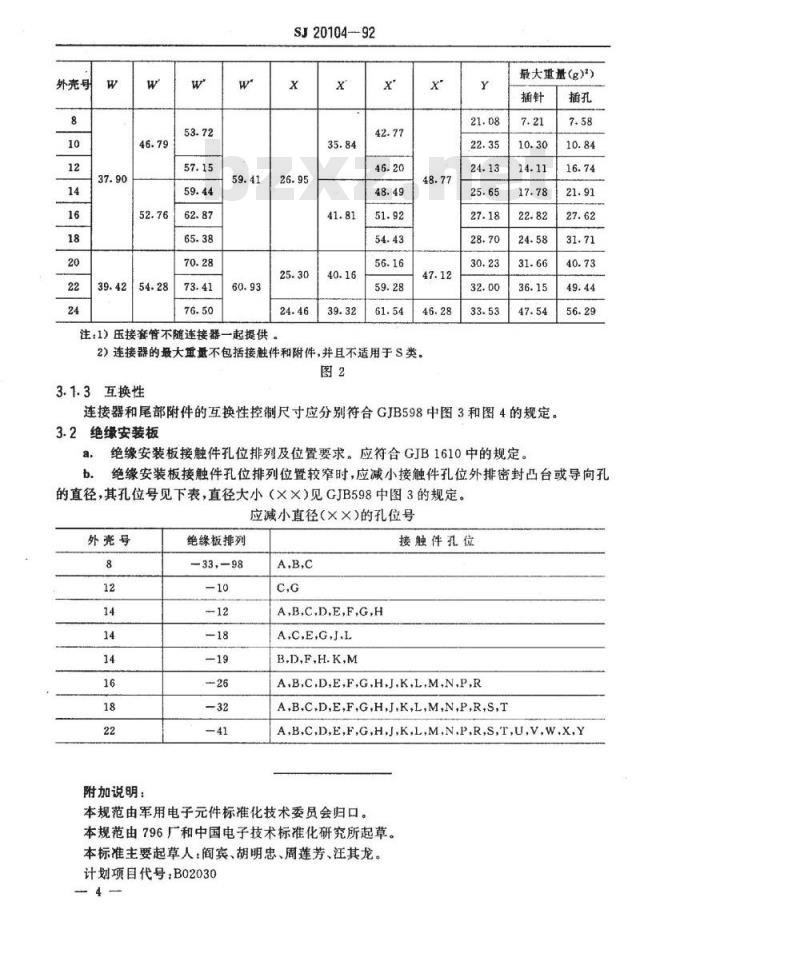

2）连接器的最大重量不包括接触件和附件，并且不适用于S类。图2
3.1.3互换性
最大重量（(g))）
连接器和尾部附件的互换性控制尺寸应分别符合GJB598中图3和图4的规定。3.2绝缘安装板
a，绝缘安装板接触件孔位排列及位置要求。应符合GJB1610中的规定。插孔
b。绝缘安装板接触件孔位排列位置较窄时，应减小接触件孔位外排密封凸台或导向孔的直径，其孔位号见下表，直径大小（××)见GJB598中图3的规定。应减小直径（××）的孔位号
外壳号
附加说明：
绝缘板排列
—33,-98
A,B,C,D,E,F.G,H
A,C,E,G,J.L
B.D,F.H.K,M
接触件孔位
A.B,C.D,E,F,G,H.J.K.L,M.N.P,RA,B.C.D,E,F.G,H,J.K,L,M,N,P,R,S,TA,B,C,D,E,F,G,H.J,K,L,M,N,P,R,S,T,U,V,W,X,Y本规范由军用电子元件标准化技术委员会归口。本规范由796厂和中国电子技术标准化研究所起草。本标准主要起草人：阎宾、胡明忠、周莲芳、汪其龙。计划项目代号：B02030
