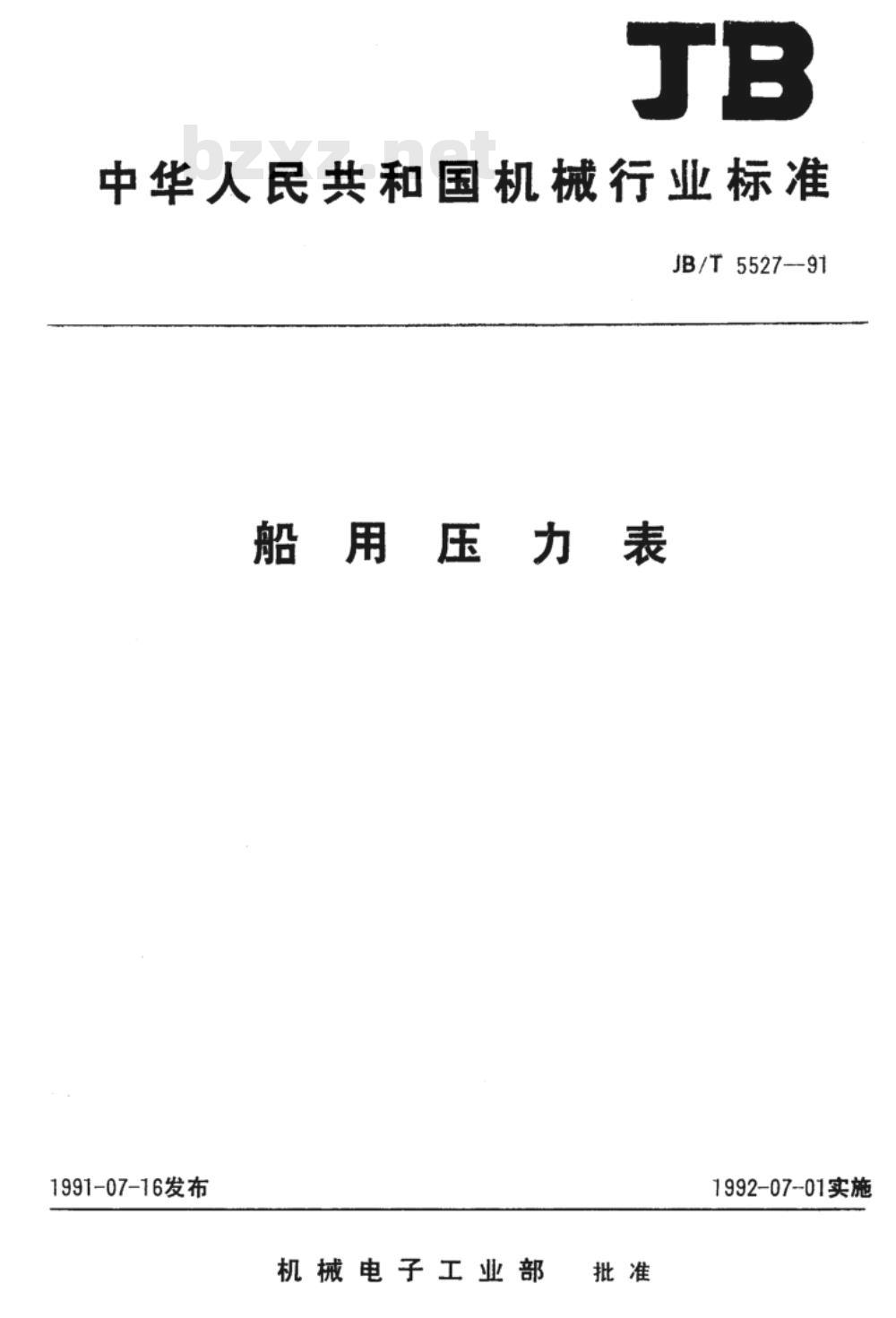

【机械行业标准(JB)】 船用压力表

中华人民共和国机械行业标准
JB/T5527--91
船用压力表
1991-07-16发布
机械电子工业部
1992-07-01实施

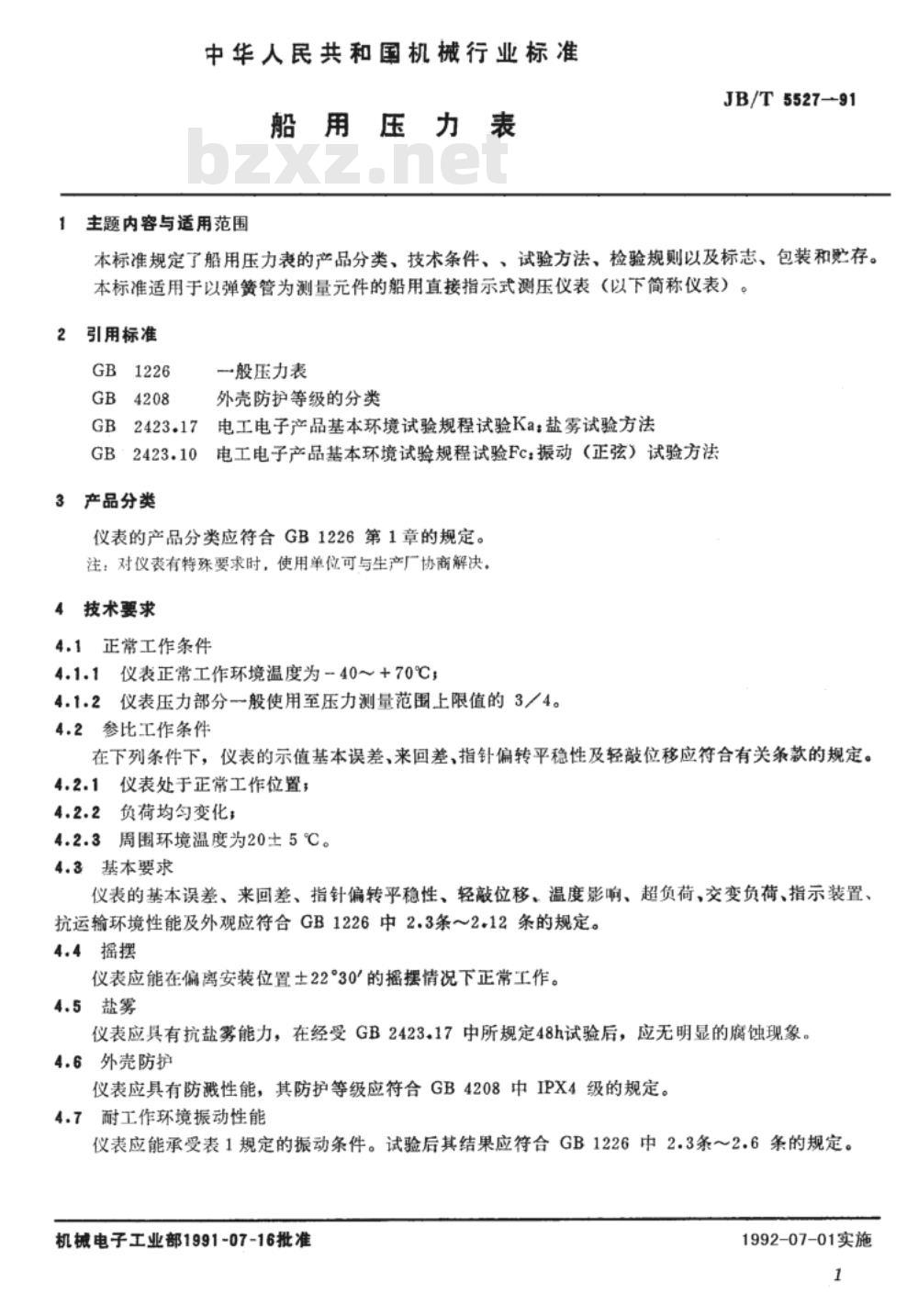

中华人民共和国机械行业标准
船用压力表
1主题内容与适用范围
JB/T5527-91
本标准规定了船用压力表的产品分类、技术条件、、试验方法、检验规则以及标志、包装和存。本标准适用于以弹簧管为测量元件的船用直接指示式测压仪表（以下简称仪表）。2引用标准
GB1226
GB4208
一般压力表
外壳防护等级的分类
GB2423.17电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法3产品分类
仪表的产品分类应符合GB1226第1章的规定。注：对仪表有特殊要求时，使用单位可与生产厂协商解决，4技术要求
4.1正常工作条件
4.1.1仪表正常工作环境温度为40～+70℃；4.1.2仪表压力部分~般使用至压力测量范围上限值的3/4。4.2参比工作条件
在下列条件下，仪表的示值基本误差、来回差、指针偏转平稳性及轻敲位移应符合有关条款的规定。4.2.1仪表处于正常工作位置；
4.2.2负荷均匀变化；
4.2.3周围环境温度为20土5℃。4.3基本要求
仪表的基本误差、来回差、指针偏转平稳性、轻敲位移、温度影响、超负荷、交变负荷、指示装置、抗运输环境性能及外观应符合GB1226中2.3条～2.12条的规定。4.4摇摆
仪表应能在偏离安装位置士22°30°的摇摆情况下正常工作。4.5盐雾
仪表应具有抗盐雾能力，在经受GB2423.17中所规定48h试验后，应无明显的腐蚀现象。4.6外壳防护
仪表应具有防溅性能，其防护等级应符合GB4208中IPX4级的规定。4.7耐工作环境振动性能
仪表应能承受表1规定的振动条件。试验后其结果应符合GB1226中2.3条～2.6条的规定。机械电子工业部1991-07-16批准1992-07-01实施

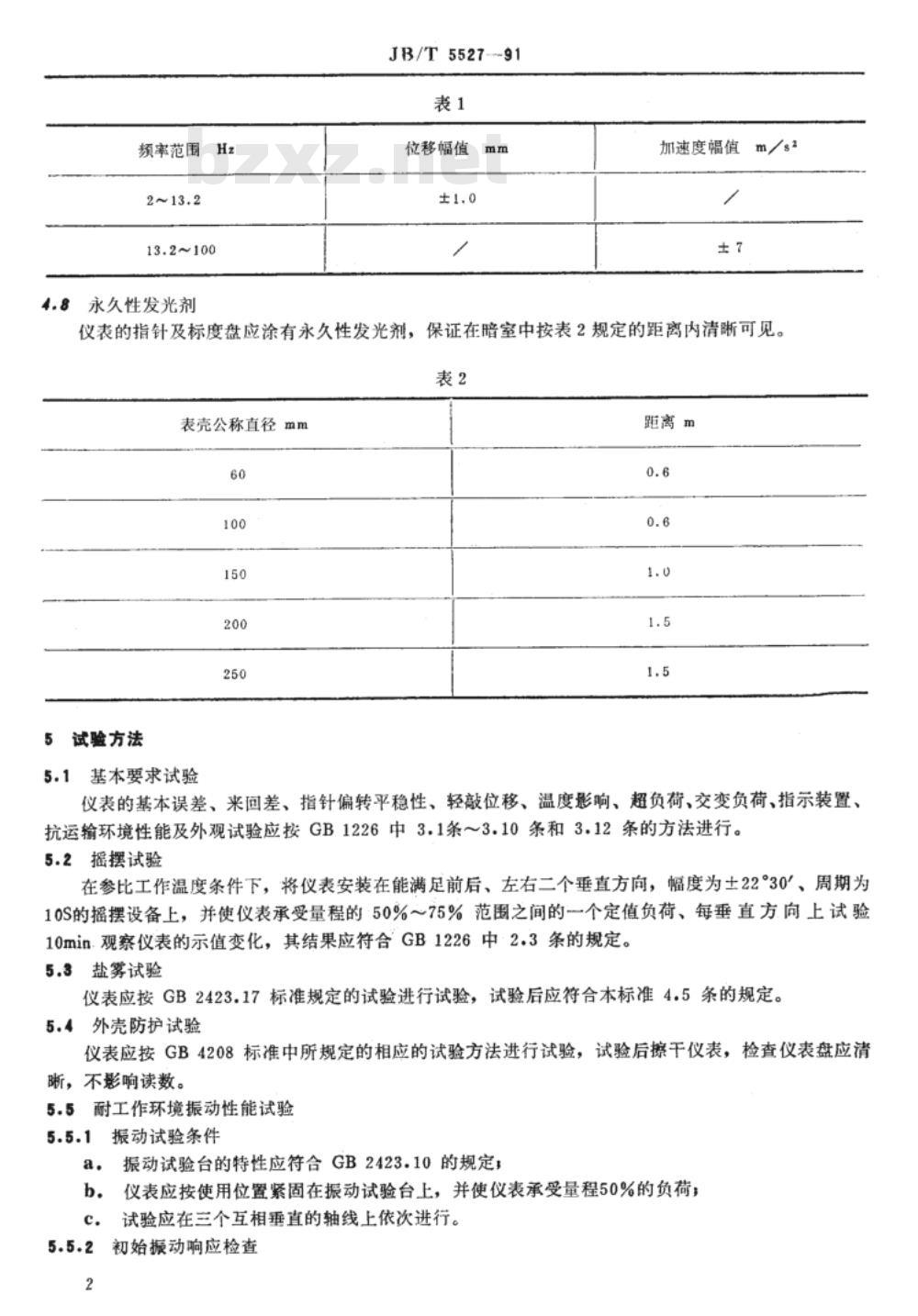

频率范围Hz
永久性发光剂
JB/T 5527---91
位移幅值mm
加速度幅值m/s2
仪表的指针及标度盘应涂有永久性发光剂，保证在暗室中按表2规定的距离内清晰可见。表2
表壳公称直径mm
5试验方法bzxZ.net
5.1基本要求试验
距离m
仪表的基本误差、来回差、指针偏转平稳性、轻敲位移、温度影响、超负荷、交变负荷、指示装置、抗运输环境性能及外观试验应按GB1226中3.1条～3.10条和3.12条的方法进行。5.2摇摆试验
在参比工作温度条件下，将仪表安装在能满足前后、左右二个垂直方向，幅度为土22°30°、周期为10S的摇摆设备上，并使仪表承受量程的50%～75%范围之间的一个定值负荷、每垂直方向上试验10min.观察仪表的示值变化，其结果应符合GB1226中2.3条的规定。5.3盐雾试验
仪表应按GB2423.17标准规定的试验进行试验，试验后应符合本标准4.5条的规定。5.4外壳防护试验
仪表应按GB4208标准中所规定的相应的试验方法进行试验，试验后擦干仪表，检查仪表盘应清晰，不影响读数。
5.5耐工作环境振动性能试验
振动试验条件
振动试验台的特性应符合GB2423.10的规定仪表应按使用位置紧固在振动试验台上，并使仪表承受量程50%的负荷；试验应在三个互相垂直的轴线上依次进行。5.5.2初始振动响应检查
JB/T5527—-91

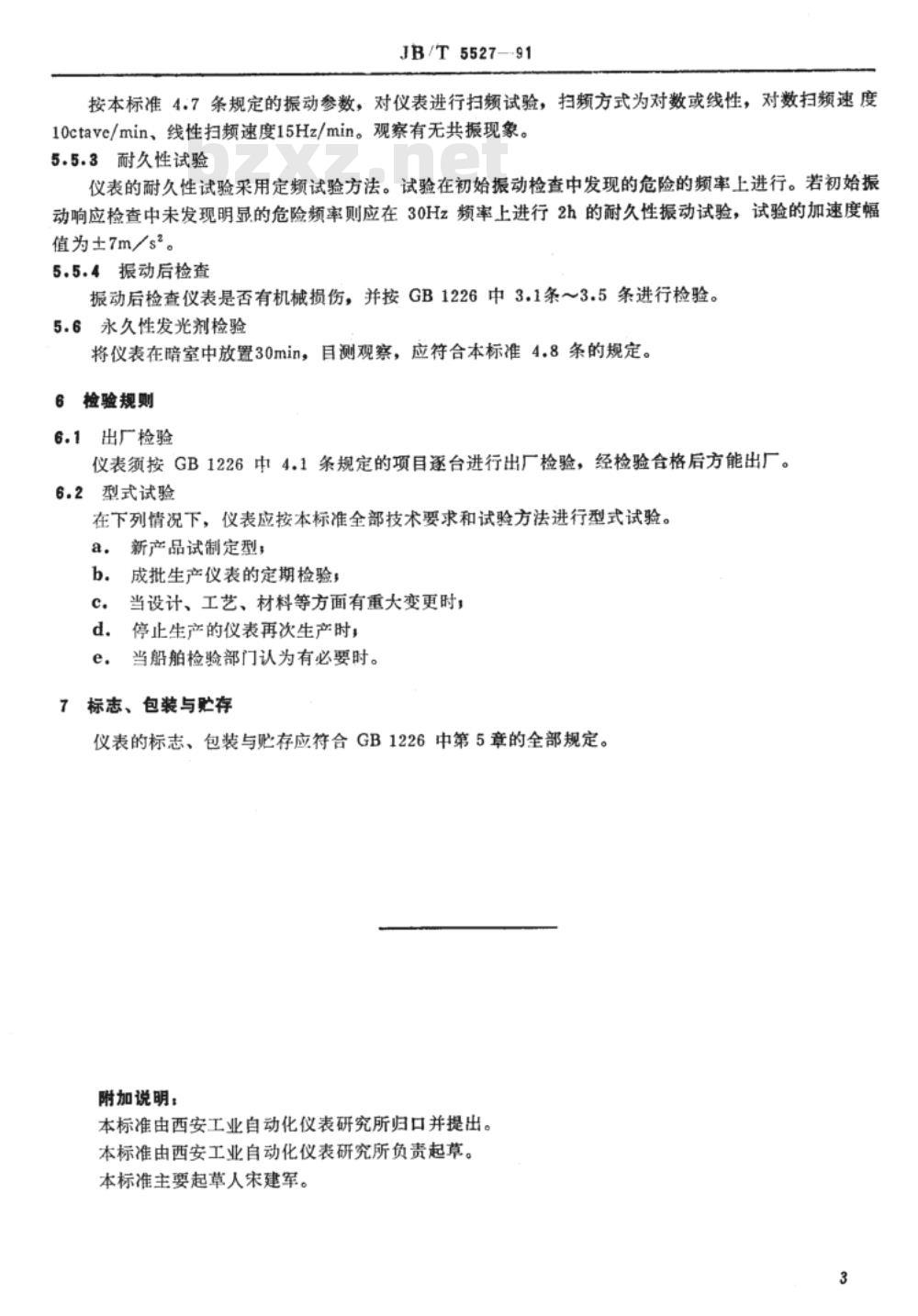

按本标准4.7条规定的振动参数，对仪表进行扫频试验，扫频方式为对数或线性，对数扫频速度10ctave/min、线性扫频速度15Hz/min。观察有无共振现象。5.5.3耐久性试验
仪表的耐久性试验采用定频试验方法。试验在初始振动检查中发现的危险的频率上进行。若初始振动响应检查中未发现明显的危险频率则应在30Hz频率上进行2h的耐久性振动试验，试验的加速度幅值为士7m/s。
5.5.4振动后检查
振动后检查仪表是否有机械损伤，并按GB1226中3.1条～3.5条进行检验。5.6永久性发光剂检验
将仪表在暗室中放置30min，目测观察，应符合本标准4.8条的规定。6检验规则
6.1出厂检验
仪表须按GB1226中4.1条规定的项目逐台进行出厂检验，经检验合格后方能出厂。6.2型式试验
在下列情况下，仪表应按本标准全部技术要求和试验方法进行型式试验。新产品试制定型，
b。成批生产仪表的定期检验，
当设计、工艺、材料等方面有重大变更时，d.
停止生产的仪表再次生产时；
当船舶检验部门认为有必要时。e.
7标志、包装与贴存
仪表的标志、包装与贮存应符合GB1226中第5章的全部规定。附加说明：
本标准由西安工业自动化仪表研究所归口并提出。本标准由西安工业自动化仪表研究所负责起草。本标准主要起草人宋建军。
