【机械行业标准(JB)】 SWC型整体叉头十字轴式万向联轴器

中华人民共和国机械行业标准
JB5513—91
SWC型整体叉头
十字轴式万向联轴器
1991-07-10发布
中华人民共和国机械电子工业部发布
1992-07-01实施

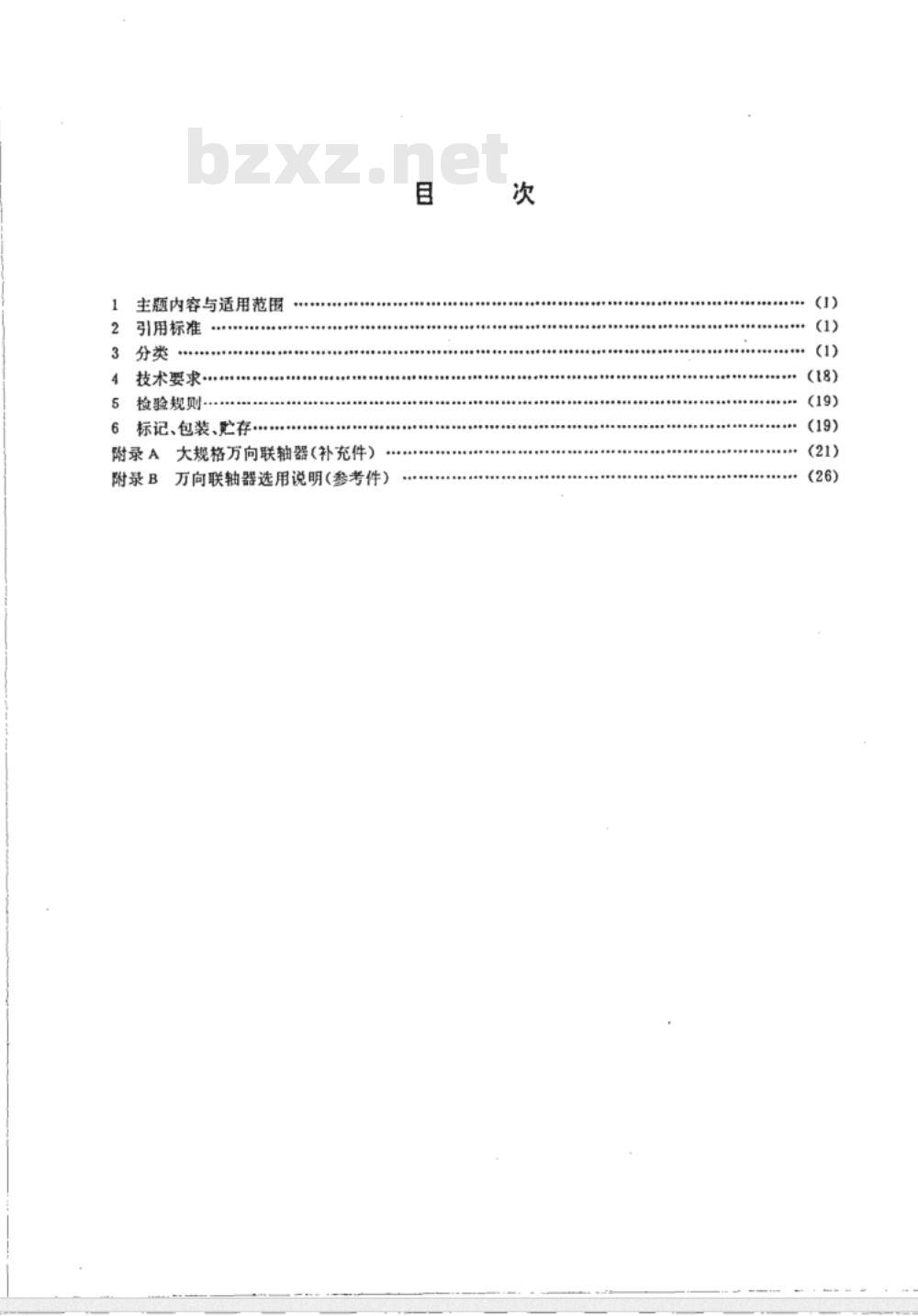

主题内容与适用范围
引用标准
3分类
技术要求
检验规则
标记、包装、贮存
附录A大规格万向联轴器（补充件）附录B万向联轴器选用说明（参考件）四
..0.88006.00

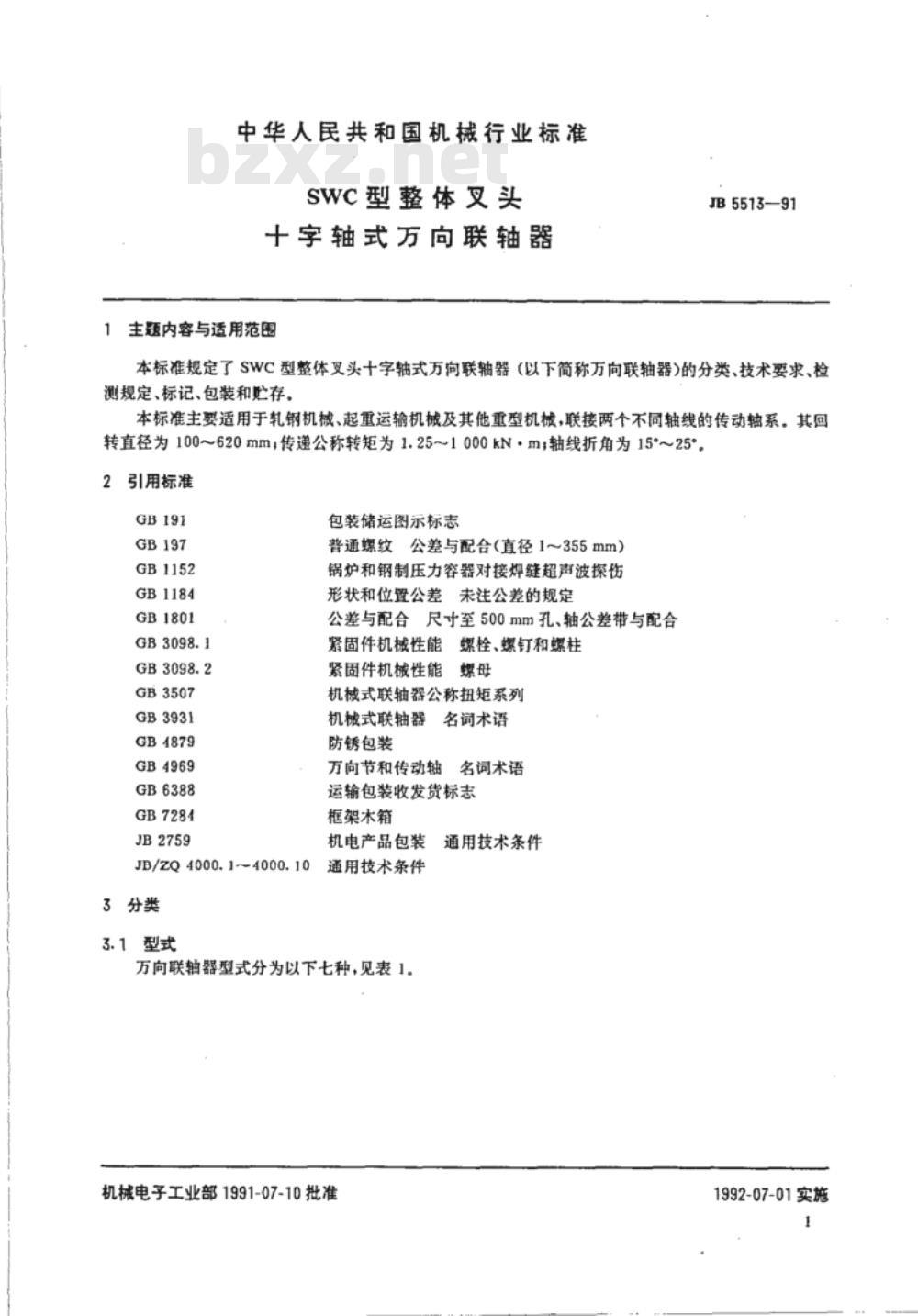

中华人民共和国机械行业标准
SWC型整体叉头
十字轴式万向联轴器
主题内容与适用范围
JB5513—91
本标准规定了SWC型整体叉头十字轴式万向联轴器（以下简称万向联轴器)的分类、技术要求、检测规定、标记、包装和贮存。
本标准主要适用于轧钢机械、起重运输机械及其他重型机械，联接两个不同轴线的传动轴系。其回转直径为100~620mm；传递公称转矩为1.25~1000kN·m；轴线折角为15°~25。2引用标准
GB1152
GB1184
GB1801
GB3507
GB3931
GB4879
GB4969
GB6388
GB7284
JB2759
JB/ZQ4000.1~4000.10
3分类
3.1型式
包装储运图示标志
普通螺纹公差与配合（直径1~355mm）锅炉和钢制压力容器对接焊缝超声波探伤形状和位置公差未注公差的规定公差与配合尺寸至500mm孔、轴公差带与配合紧固件机械性能螺栓、螺钉和螺柱紧固件机械性能螺母
机械式联轴器公称扭矩系列
机械式联轴器
防锈包装
名词术语
万向节和传动轴
名词术语
运输包装收发货标志
框架木箱
机电产品包装
通用技术条件
通用技术条件

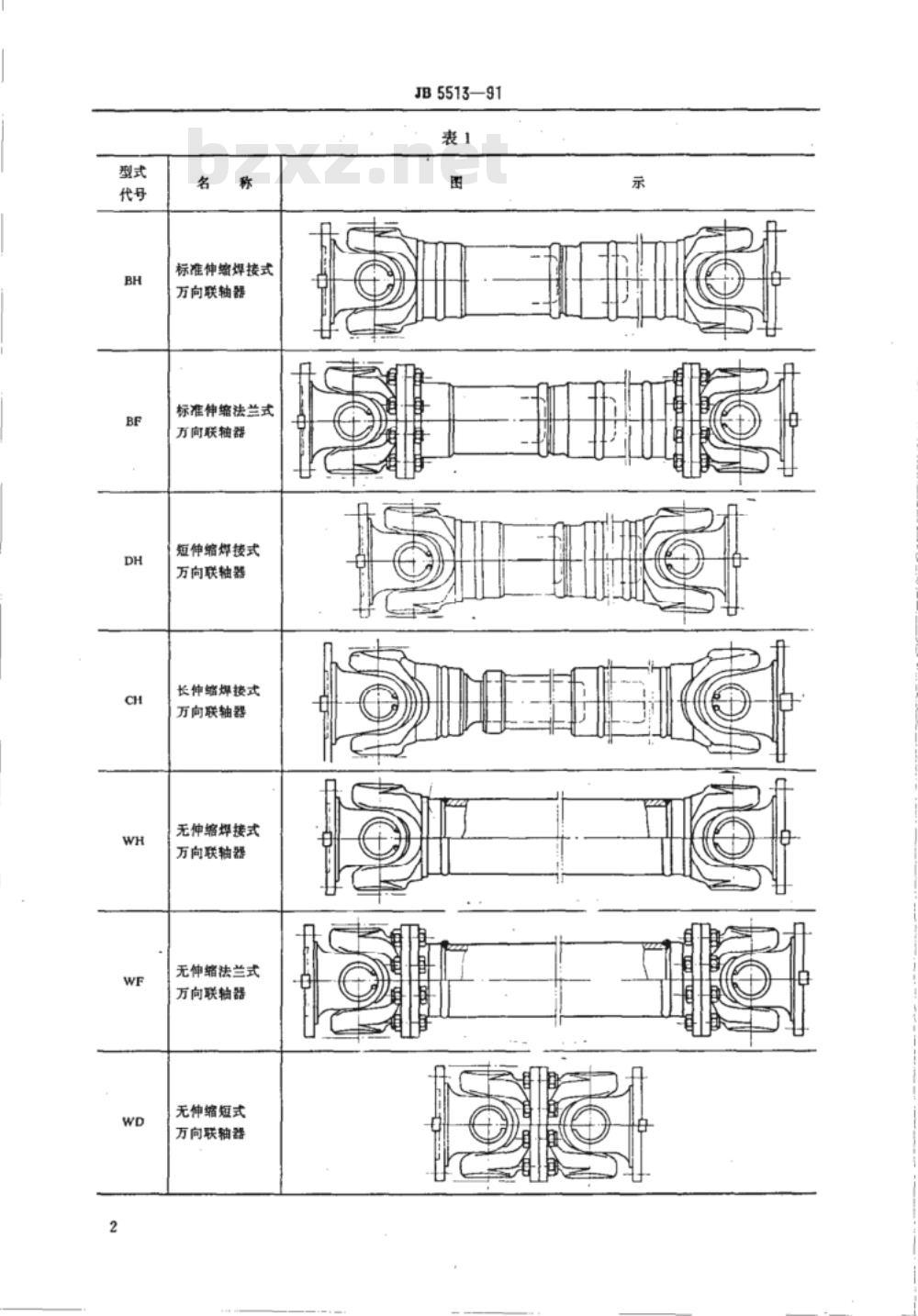

万向联轴器型式分为以下七种，见表1。机械电子工业部1991-07-10批准1992-07-01实施
标准伸缩焊接式
万向联轴器
标准伸缩法兰式
万向联轴器
短伸缩烊接式
万向联轴器
长伸缩焊接式
万向联轴器
无伸缩焊接式
万向联轴器
无伸缩法兰式
万向联轴器
无伸缩短式
万向联轴器
JB5513—91

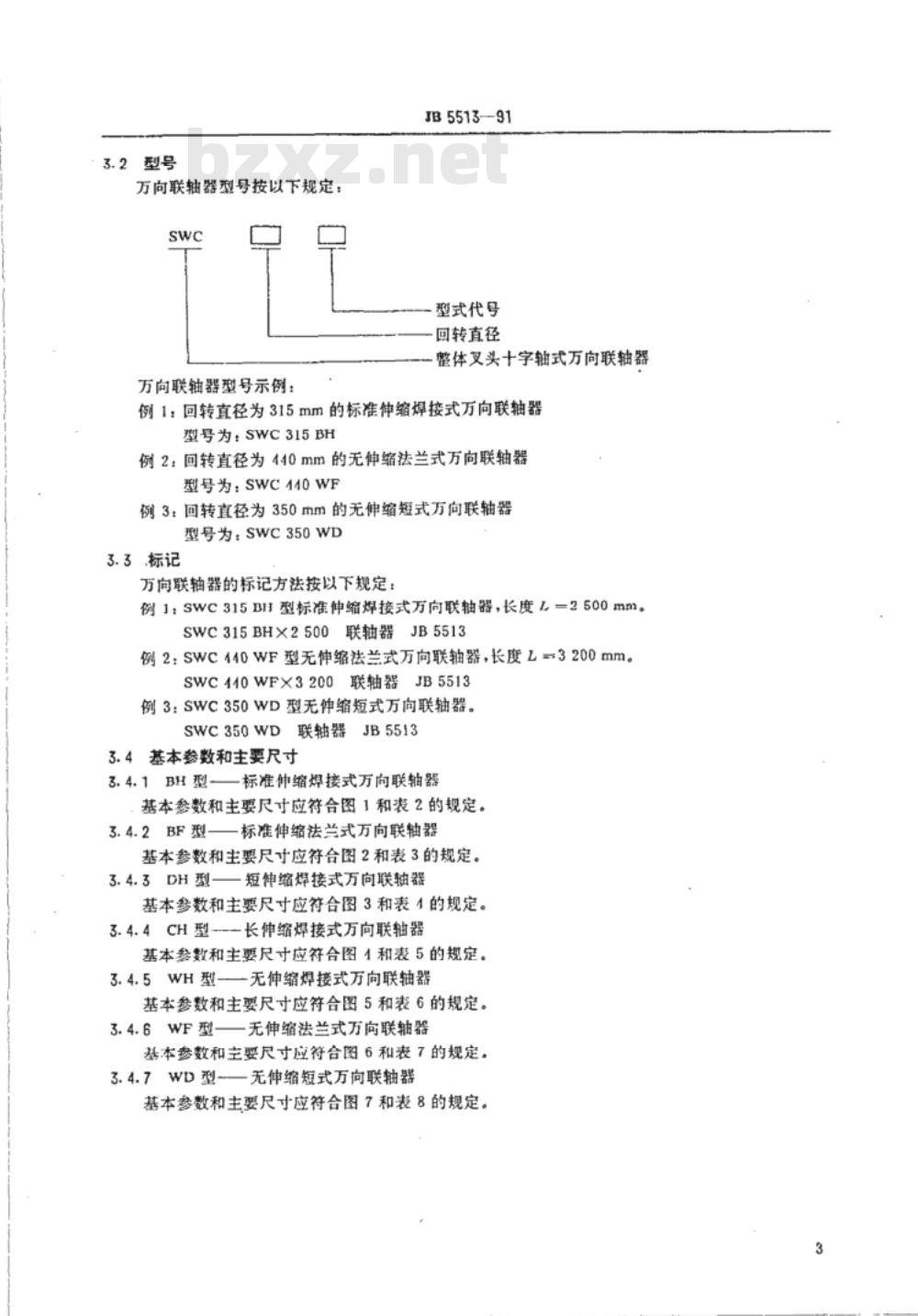

3.2型号
万向联轴器型号按以下规定：
万向联轴器型号示例：
JB5513-91
型式代号
回转直径
整体叉头十字轴式万向联轴器
例1：回转直径为315mm的标准伸缩焊接式万向联轴器型号为：SWC315BH
例2：回转直径为440mm的无伸缩法兰式万向联轴器型号为：SWC140WF
例3：回转直径为350mm的无伸缩短式万向联轴器型号为：SWC350WD
3.3标记
万向联轴器的标记方法按以下规定：例1：SWC315BH型标准伸缩焊接式万向联轴器，长度L=2500mm。SWC315BHX2500联轴器JB5513
例2：SWC440WF型无伸缩法兰式万向联轴器，长度Z=3200mm。SWC440WF×3200联轴器JB5513
例3：SWC350WD型无伸缩短式万向联轴器。SWC350WD联轴器JB5513
3.4基本参数和主要尺寸
一标准伸缩焊接式万向联轴器
3.4.1BH型
基本参数和主要尺寸应符合图1和表2的规定。一标准伸缩法兰式万向联轴器
3.4.2BF型-
基本参数和主要尺寸应符合图2和表3的规定。3.4.3DH型短伸缩焊接式万向联轴器基本参数和主要尺寸应符合图3和表4的规定。3.4.4CH型-长伸缩焊接式万向联轴器基本参数和主要尺寸应符合图1和表5的规定。3.4.5WH型-—无伸缩焊接式万向联轴器基本参数和主要尺寸应符合图5和表6的规定。3.4.6WF型——无伸缩法兰式万向联轴器基本参数和主要尺寸应符合图6和表7的规定。3.4.7WD型-—无伸缩短式万向联轴器基本参数和主要尺寸应符合图7和表8的规定。3
JB5513—91
JB5513-91
s02091
085006
610000
ruroot
HAOSOSWww.bzxZ.net
W·NW·N
HA081OS
AOSIOS
JB5513—91
JB5513-91
0200\0
12—8
JB5513—91
JB551391
ururoot
rtroor
HA081OS
