【机械行业标准(JB)】 SHG型环式冷却机

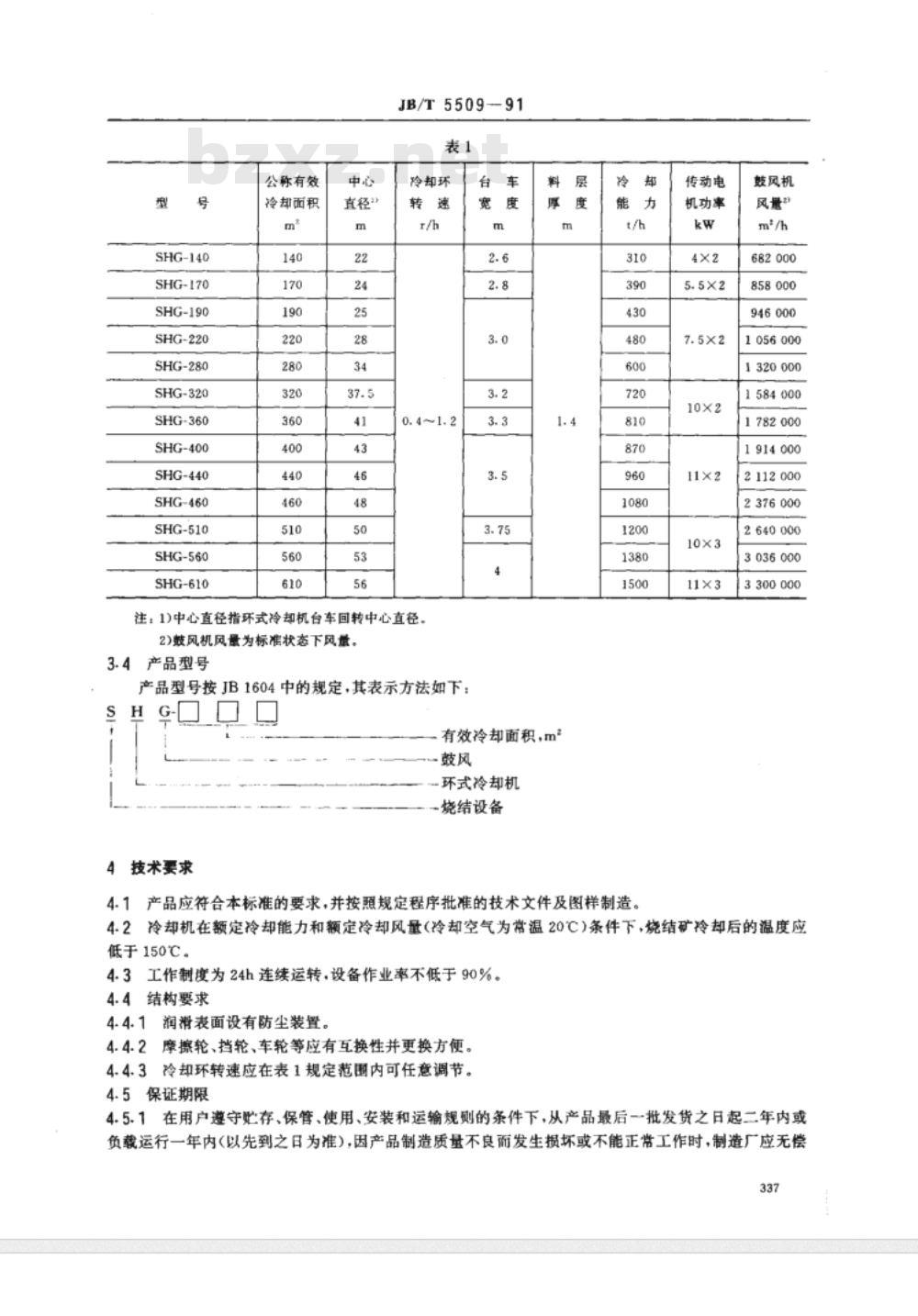

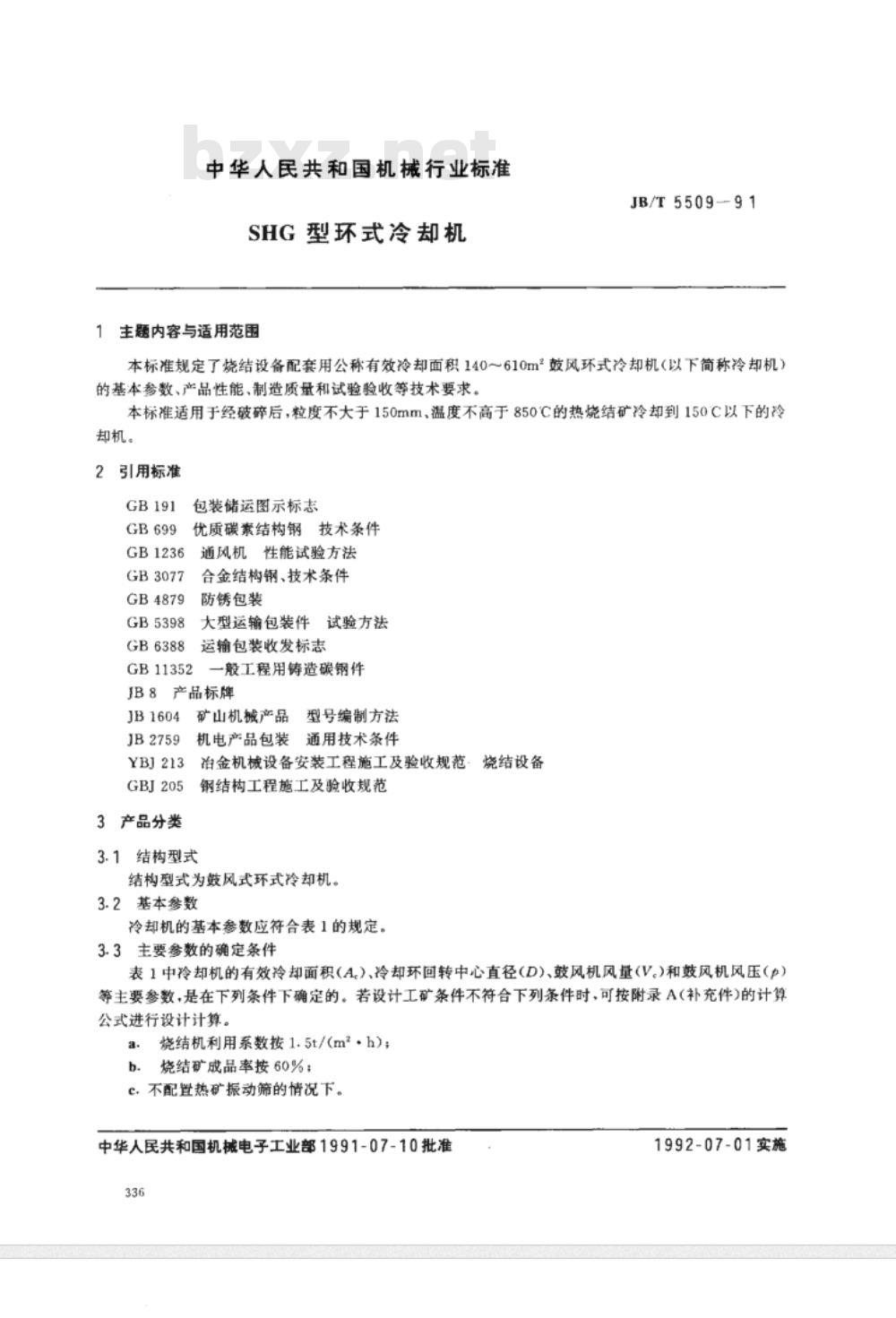

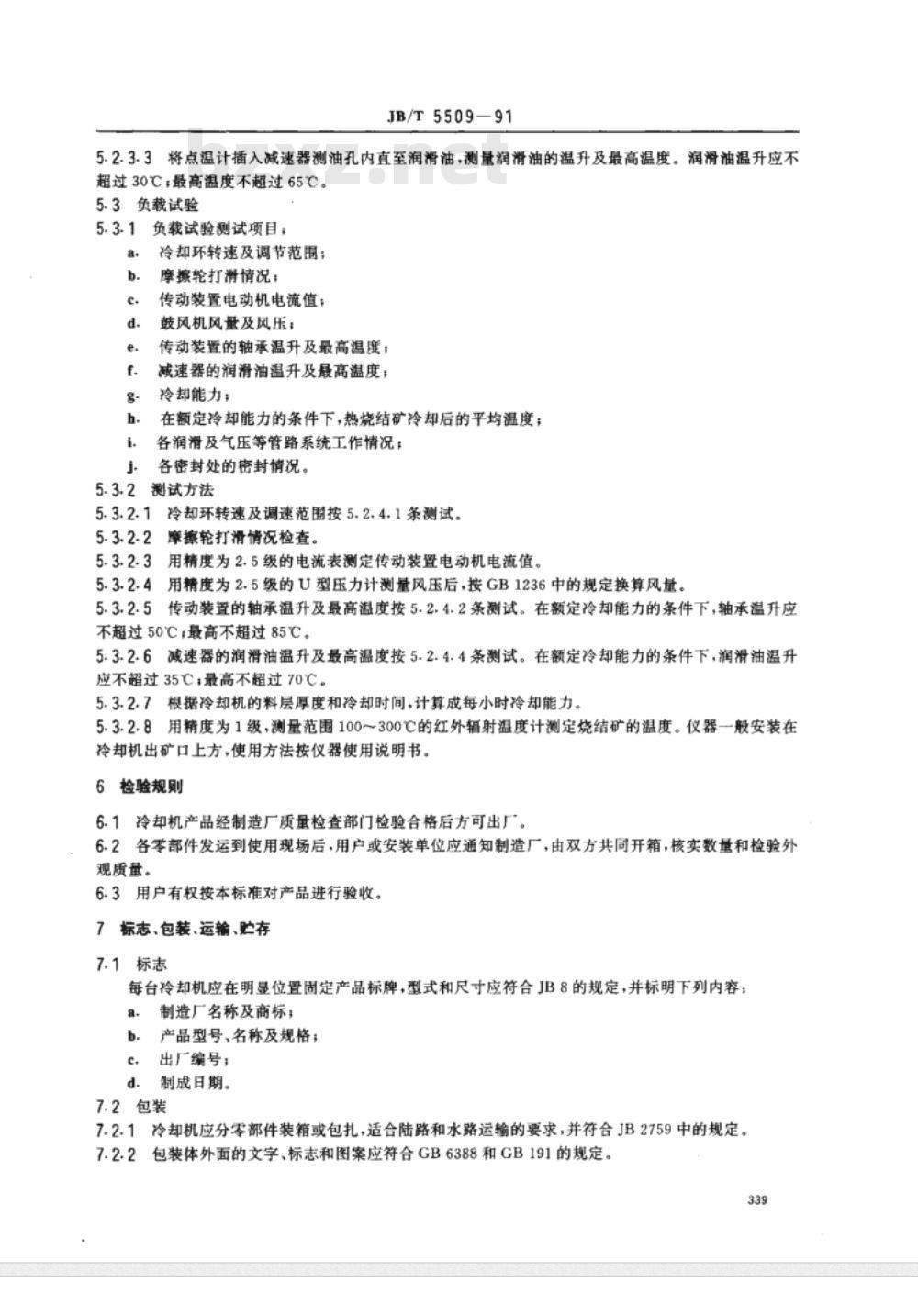

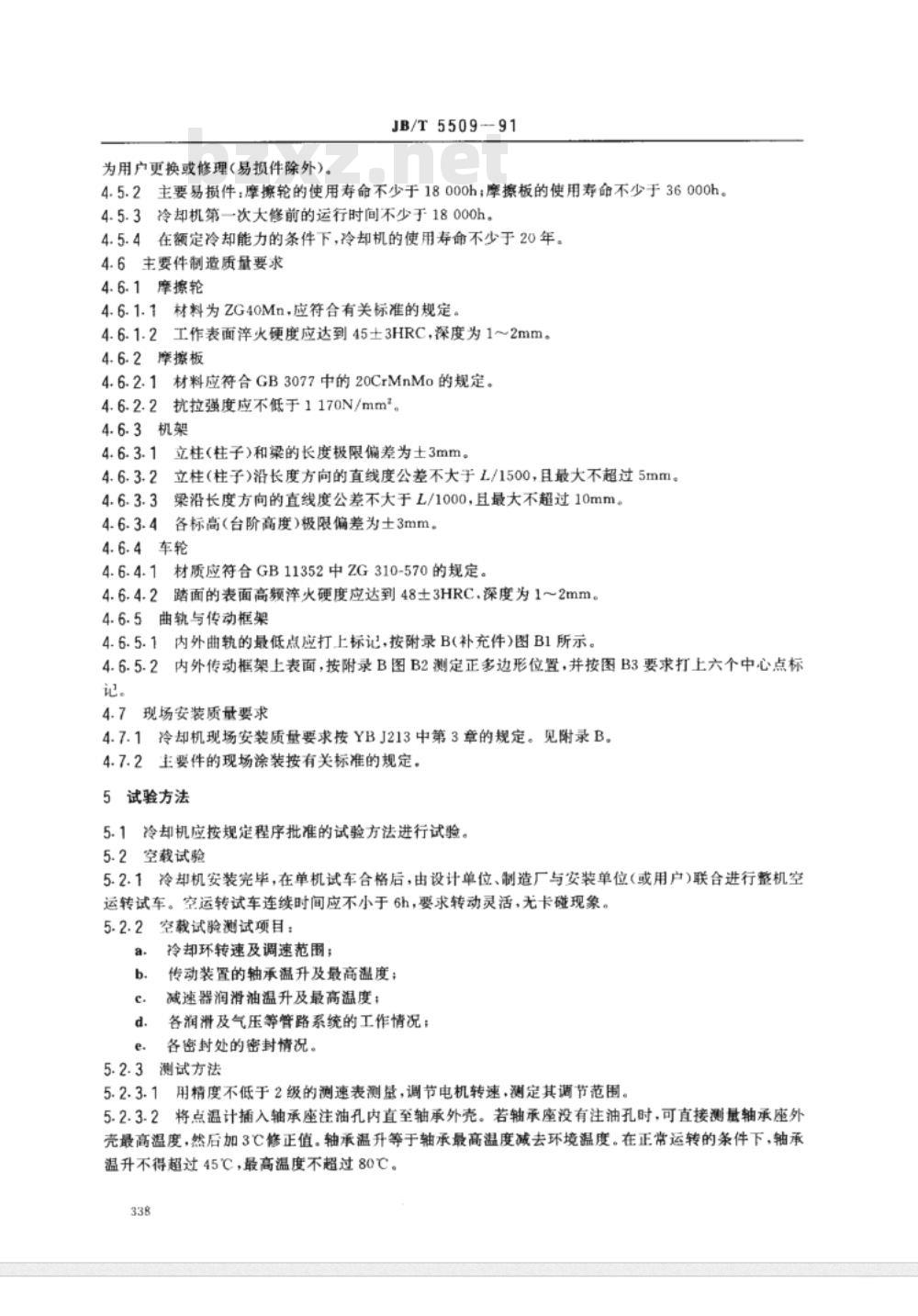

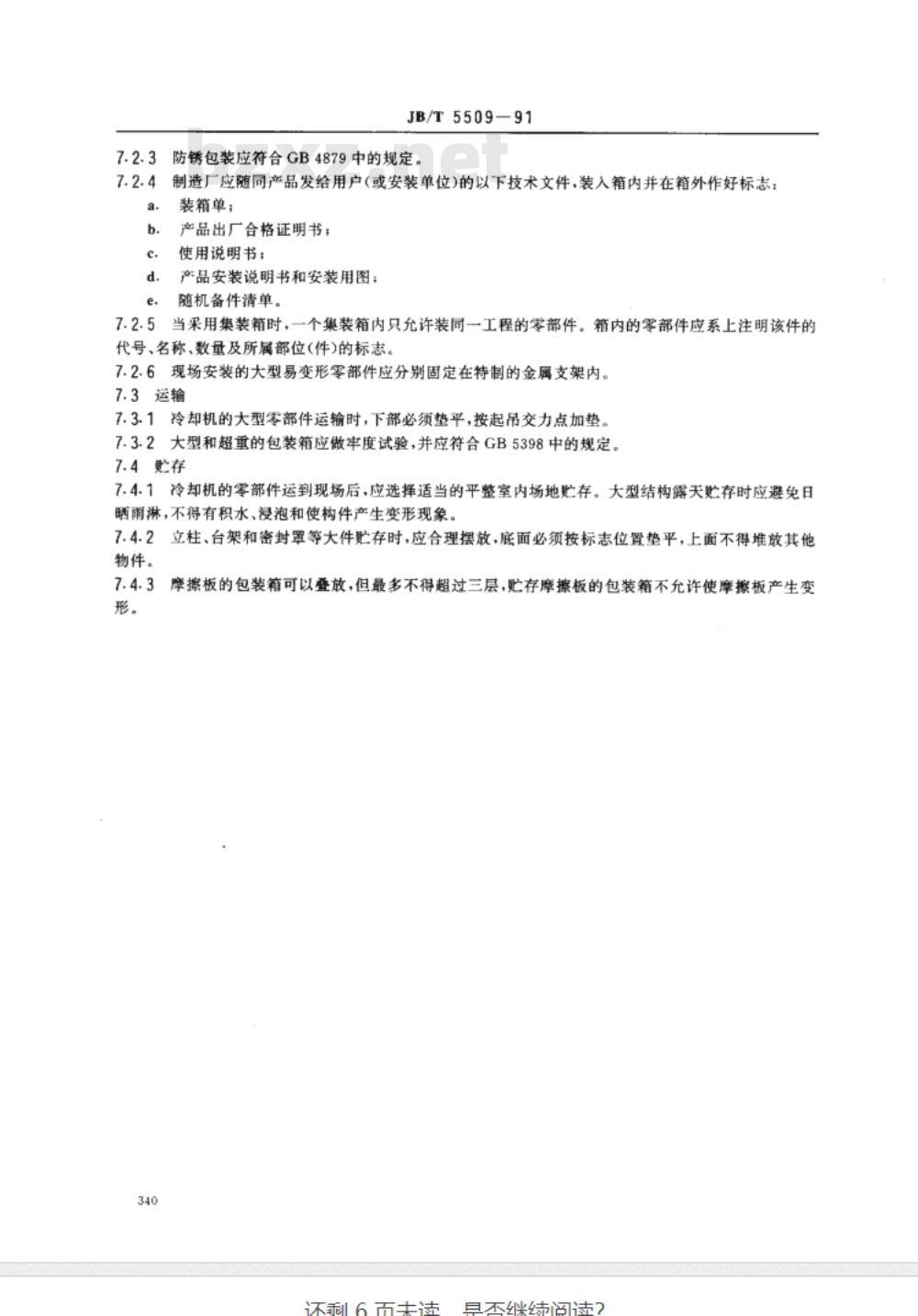

中华人民共和国机械行业标准 SHG型环式冷却机 1 范围 本标准规定了烧结设备配套用公称有效冷却面积140～610m²的鼓风环式冷却机（以下简称冷却机）的基本参数、产品性能、制造质量和试验验收等技术要求。标准适用于经破碎后，粒度不大于150mm、溢度不高于850℃的热烧结矿冷却至150℃以下的冷却设备。 2 引用标准 GB191、GB699、GB1236、GB3077、GB4879、GB5398、GB6388、GB11352等相关标准，涵盖了包装储运标志、碳素结构钢技术条件、合金结构钢技术条件、防锈包装等方面。 3 产品分类 3.1 结构型式 结构型式为鼓风式环式冷却机。 3.2 基本参数 冷却机的基本参数应符合表1的规定。 3.3 主要参数的确定条件 表1中冷却机的有效冷却面积（A）、冷却环回转中心直径（D）、鼓风机风量（V）和风压（P）等主要参数，是在以下条件下确定的： - 烧结机利用系数按1.5t/(m²·h) - 烧结矿成品率按60% - 不配置热矿振动筛的情况下。 3.4 产品型号 产品型号按JB1604中的规定，表示方法为SHG-XXX，具体参见相关型号编号表。 4 技术要求 4.1 产品应符合本标准的要求，并按照批准的技术文件及图样制造。冷却机的制造质量应符合以下技术要求： - 在额定冷却能力和额定风量条件下，烧结矿冷却至150℃以下。 - 工作制度为24小时连续运转，设备作业率不低于90%。 4.2 结构要求 - 润滑表面设有防尘装置。 - 摩擦轮、挡轮、车轮等应具备互换性且更换方便。 - 冷却环转速应在表1规定范围内可调节。 4.3 保证期限 产品应在遵守存储、保管、使用、安装和运输规则的条件下，提供二年的质量保证期或负载运行一年的保修期（以先到者为准）。 4.4 主要易损件 - 摩擦轮的使用寿命不少于18,000小时。 - 摩擦板的使用寿命不少于36,000小时。 4.5 使用寿命 在额定冷却能力条件下，冷却机的使用寿命应不少于20年。 4.6 主要部件制造质量要求 摩擦轮的材料应为ZG40Mn，符合相关标准要求，工作表面淬火硬度应达到45HRC以上。 附录：产品型号、性能表等详细信息。
