【机械行业标准(JB)】 重型盘式真空过滤机

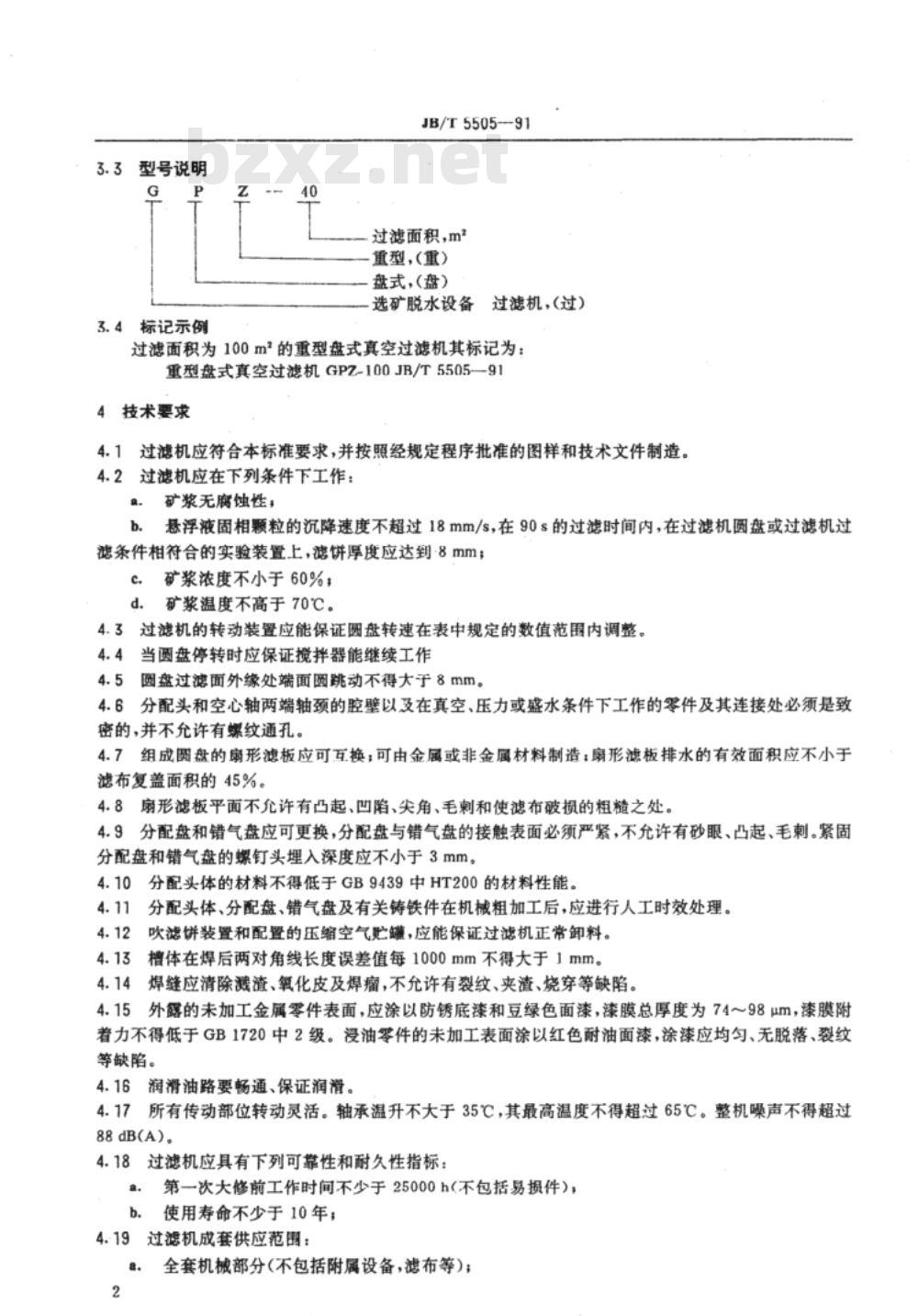

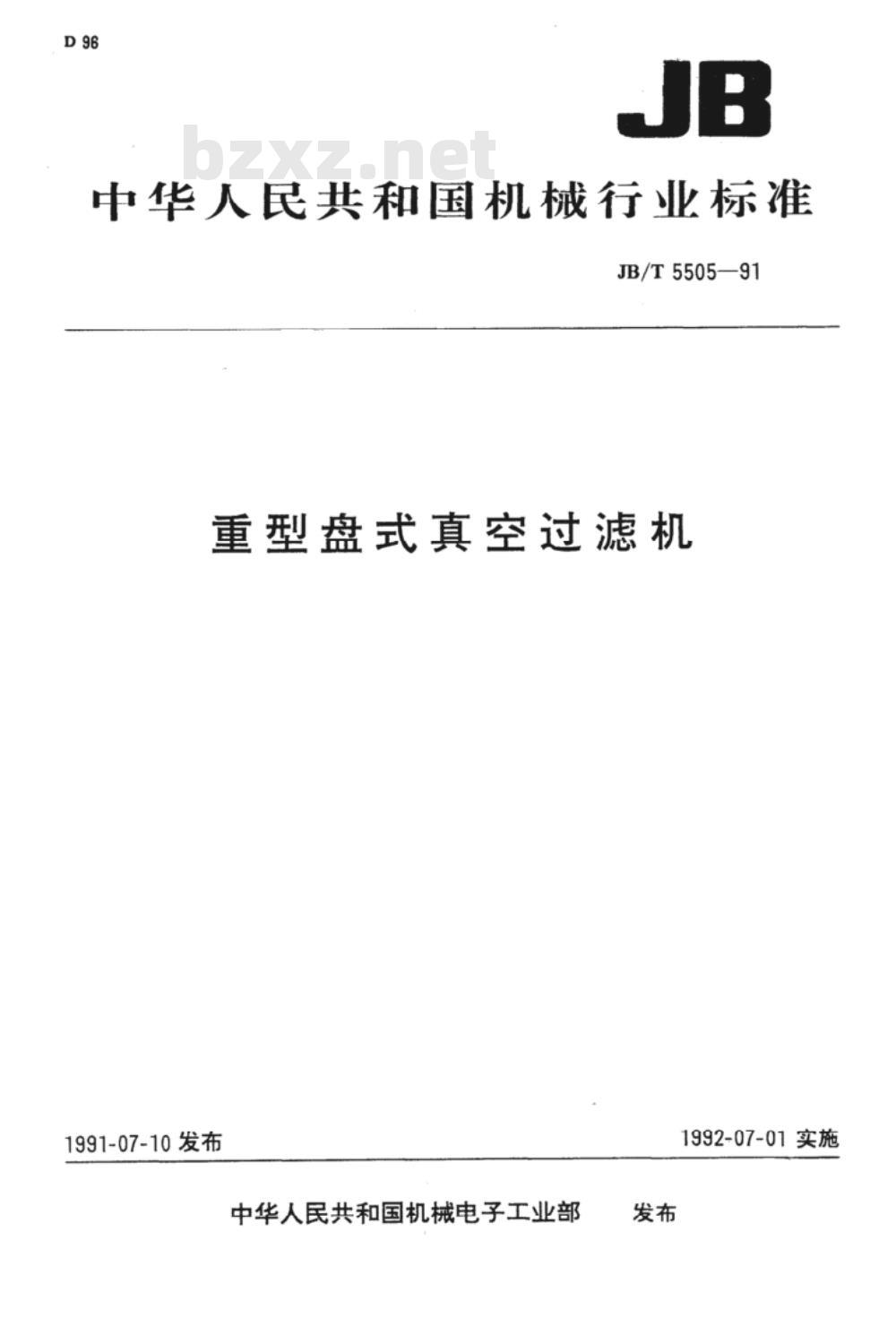

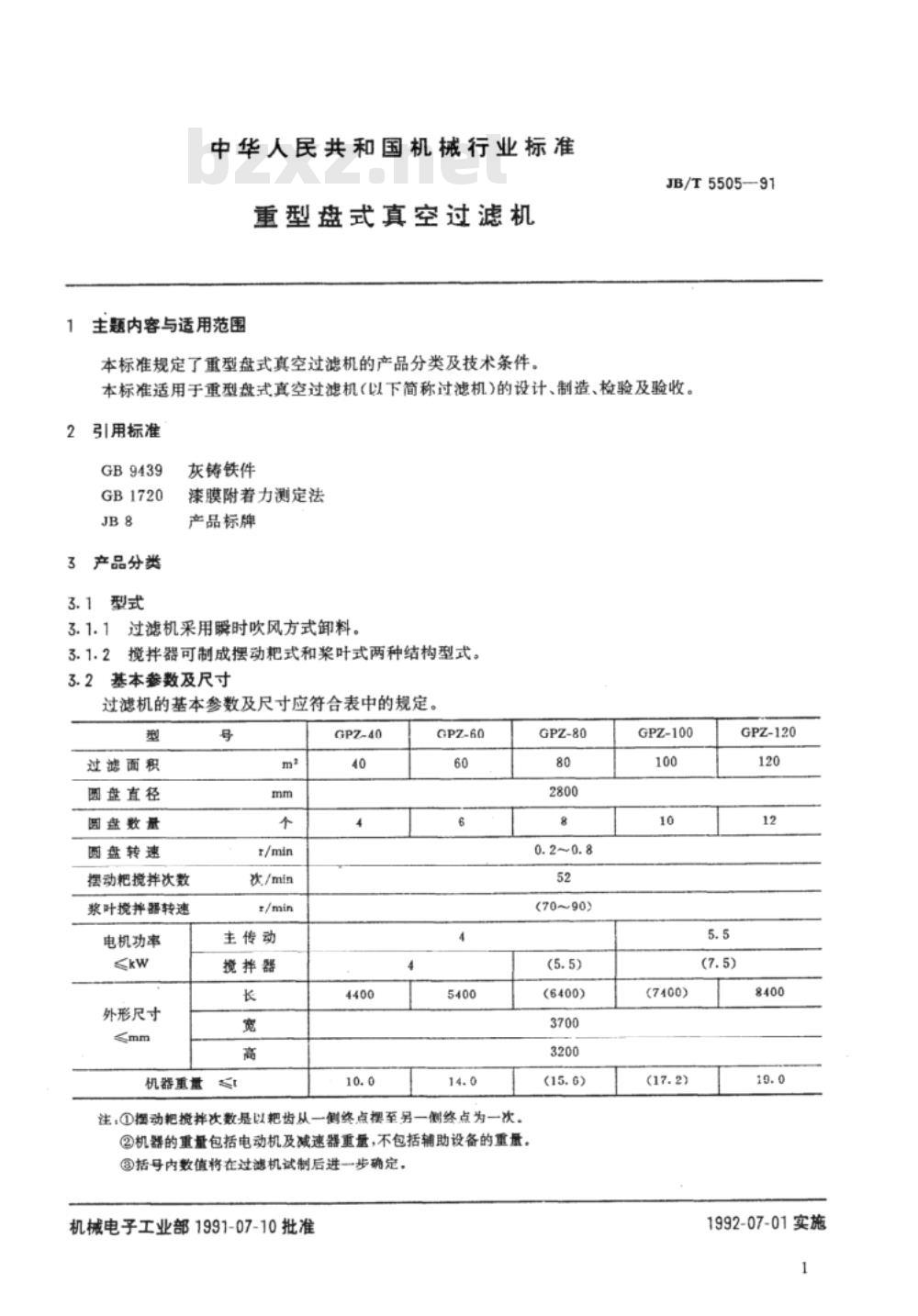

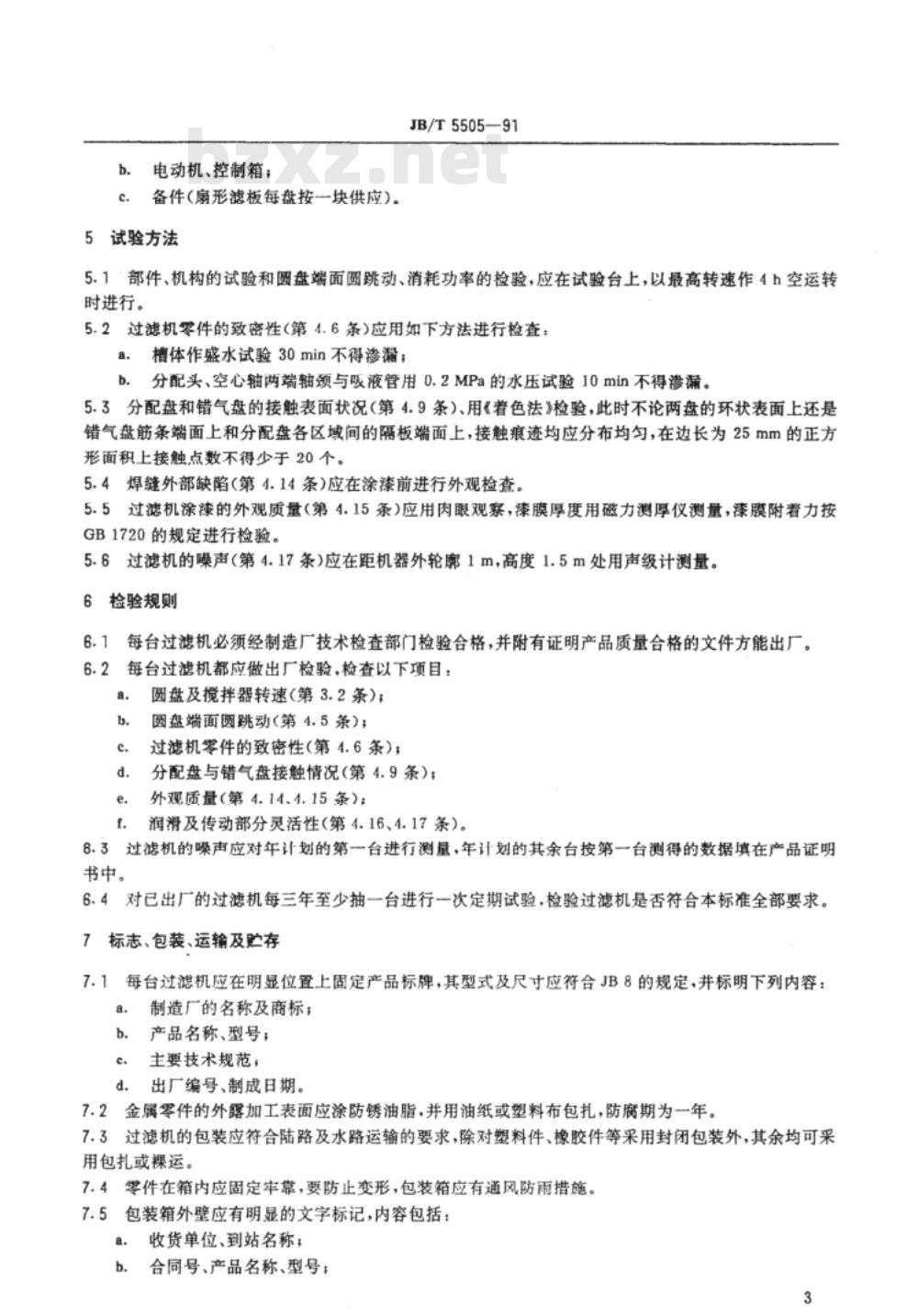

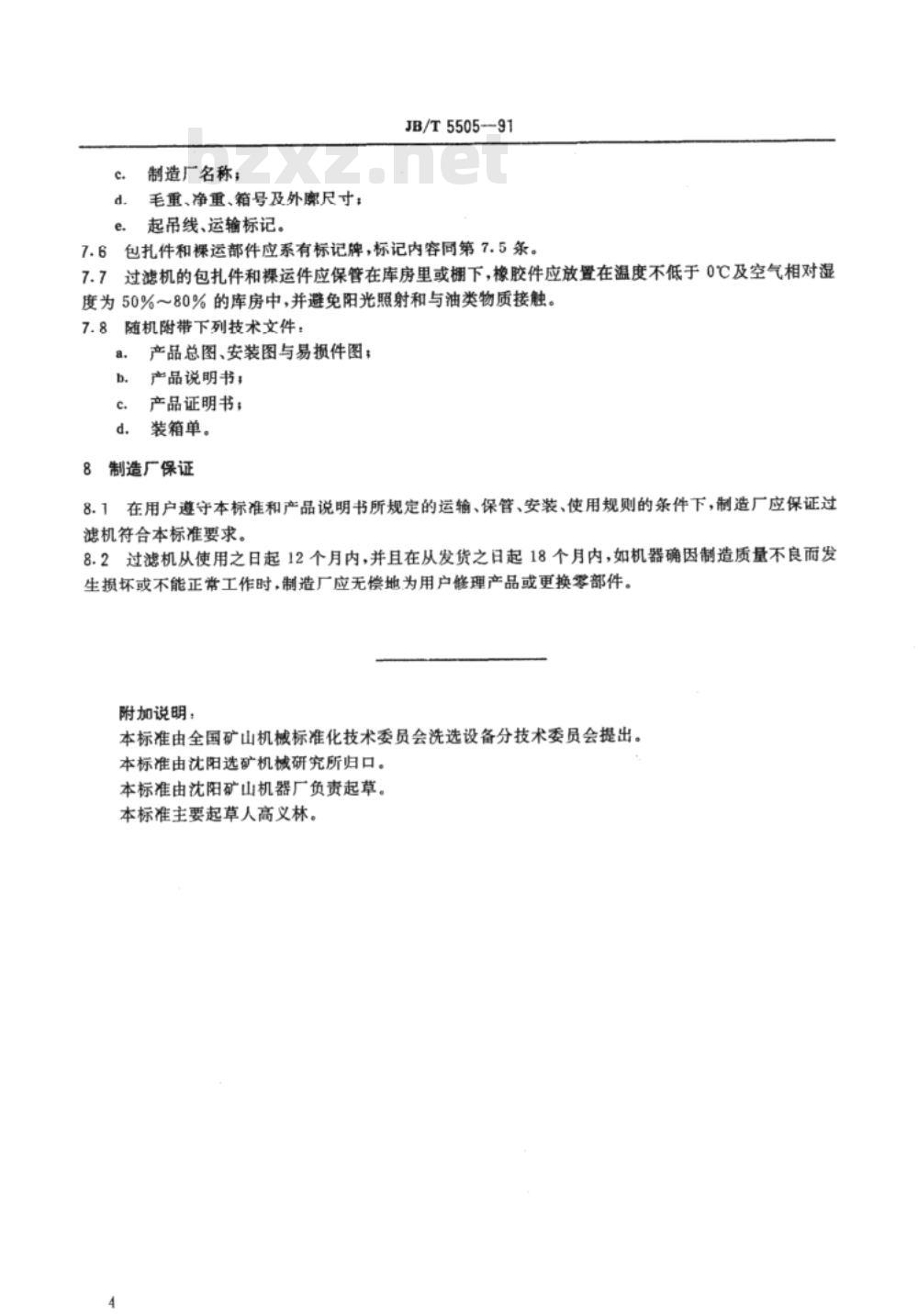

中华人民共和国机械行业标准 JB/T5505—91 重型盘式真空过滤机 1991年07月10日发布 中华人民共和国机械电子工业部发布 1992年07月01日实施 1 范围 本标准规定了重型盘式真空过滤机的产品分类及技术条件，适用于重型盘式真空过滤机（以下简称过滤机）的设计、制造、检验及验收。 2 规范性引用文件 本标准引用了以下文件： - GB9439 - GB1720 - JB8 3 产品分类 3.1 型式 3.1.1 过滤机采用瞬时吹风方式卸料。 3.1.2 搅拌器可制成摆动靶式和桨叶式两种结构型式。 3.2 基本参数及尺寸 过滤机的基本参数及尺寸应符合下表规定： | 型号 | 过滤面积 (m²) | 圆盘直径 (mm) | 圆盘数量 (个) | 圆盘转速 (z/min) | 摆动搅拌次数 (次/min) | 漿叶搅拌器转速 (min) | 电机功率 (kw) | 外形尺寸 (mm) | 机器重量 (kg) | |------|----------------|----------------|----------------|---------------------|------------------------|------------------------|-----------------|------------------|-----------------| | GPZ-40 | 40 | 4400 | 4 | 10.0 | 10 | 20-30 | 5.5 | 6400 | 3700 | | GPZ-60 | 60 | 5400 | 6 | 14.0 | 14 | 25-35 | 7.5 | 7200 | 4200 | | GPZ-80 | 80 | 6200 | 8 | 12.0 | 12 | 22-30 | 7.5 | 7800 | 4800 | | GPZ-100 | 100 | 7400 | 10 | 17.2 | 18 | 28-38 | 7.5 | 8500 | 5300 | | GPZ-120 | 120 | 8400 | 12 | 19.0 | 20 | 30-40 | 9.0 | 9200 | 5800 | 注：①摆动搅拌次数是指搅拌器从一侧终点摆至另一侧终点为一次。 ②机器重量包括电动机及减速器，不包括辅助设备。 ③括号内数值将在过滤机试制后进一步确定。 3.3 型号说明 GPZ-40 表示过滤面积为40 m²的重型盘式真空过滤机。 3.4 标记示例 过滤面积为100 m²的重型盘式真空过滤机，其标记为：重型盘式真空过滤机 GPZ-100 JB/T5505-91。 4 技术要求 4.1 过滤机应符合本标准要求，并按照经规定程序批准的图样和技术文件制造。 4.2 过滤机应在下列条件下工作： a. 矿浆无腐蚀性； b. 悬浮液固相颗粒的沉降速度不超过18 mm/s，在90秒的过滤时间内，滤饼厚度应达到8 mm； c. 矿浆浓度不小于60%； d. 矿浆温度不高于70℃。 4.3 过滤机的转动装置应能保证圆盘转速在表中规定的数值范围内调整，当圆盘停转时，应保证搅拌器能继续工作。 4.4 圆盘过滤面外缘处端面圆跳动不得大于8 mm。 4.5 分配头和空心轴两端轴颈的腔壁以及在真空、压力或盛水条件下工作的零件及其连接处必须是致密的，不允许有螺纹通孔。 4.6 组成圆盘的扇形滤板应可互换，材料可以是金属或非金属，扇形滤板排水的有效面积应不小于滤布复盖面积的45%。 4.7 扇形滤板平面不允许有凸起、凹陷、尖角、毛刺等可能损坏滤布的缺陷。 4.8 分配盘和错气盘应可更换，接触表面必须严密，不允许有砂眼、凸起、毛刺。紧固分配盘和错气盘的螺钉头埋入深度应不小于3 mm。 4.9 分配头体的材料不得低于GB9439中HT200的材料性能，相关铸铁件在机械粗加工后应进行人工时效处理。 4.10 吹滤饼装置和配置的压缩空气贮罐，应能保证过滤机正常卸料。 4.11 槽体在焊后两对角线长度误差值每1000mm不得大于1 mm。 4.12 焊缝应清除溅渣、氧化皮及焊瘤，不允许有裂纹、夹渣、烧穿等缺陷。 4.13 外露的未加工金属零件表面，应涂以防锈底漆和豆绿色面漆，漆膜总厚度为74～98μm，附着力不得低于GB1720中2级。 4.14 润滑油路要畅通，保证润滑。 4.15 所有传动部位转动灵活，轴承温升不大于35℃，最高温度不得超过65℃，整机噪声不得超过88 dB(A)。 4.16 过滤机应具有下列可靠性和耐久性指标：第一次大修前工作时间不少于25000小时（不包括易损件），使用寿命不少于10年。 4.17 过滤机成套供应范围： a. 全套机械部分（不包括附属设备，滤布等）； b. 电动机、控制箱； c. 备件（扇形滤板每盘按一块供应）。 5 试验方法 5.1 部件、机构的试验和圆盘端面圆跳动、消耗功率的检验，应在试验台上，以最高转速作4小时空运转时进行。
