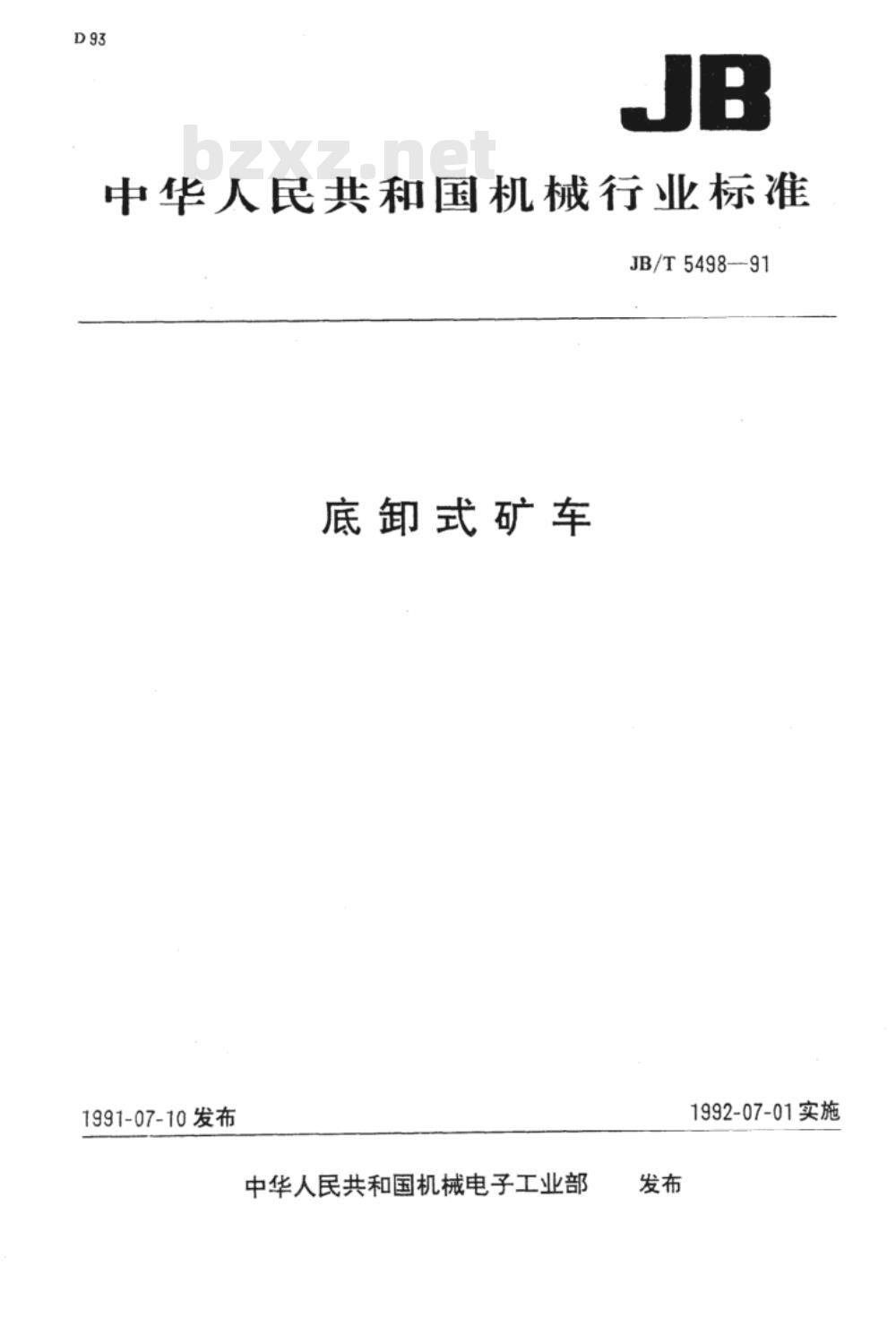

【机械行业标准(JB)】 底卸式矿车

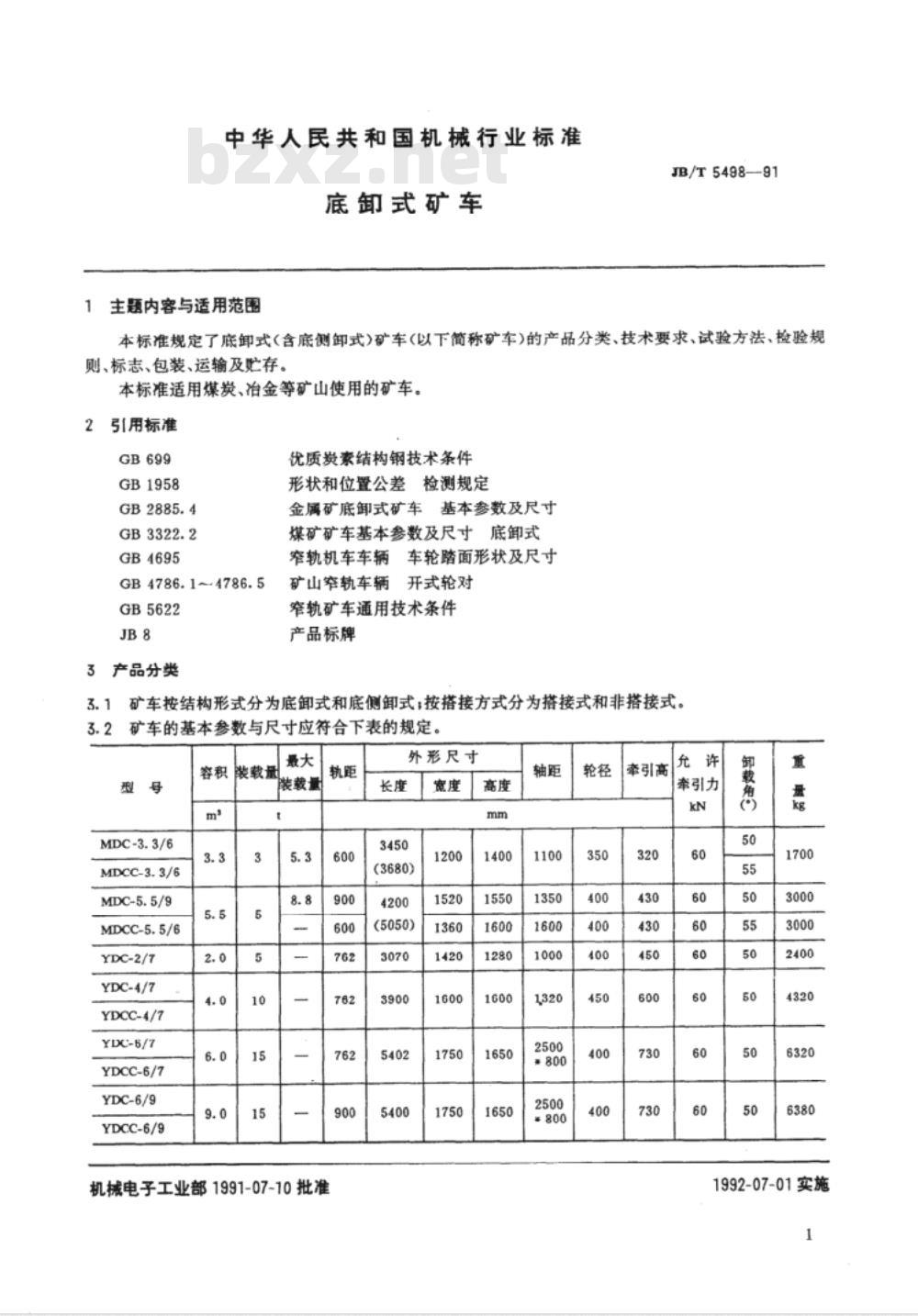

中华人民共和国机械行业标准 底卸式矿车 1. 范围 本标准规定了底卸式（含底侧卸式）矿车（以下简称矿车）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于煤炭、冶金等矿山使用的矿车。 2. 规范性引用文件 本标准引用了以下标准： GB699 GB1958 GB2885.4 GB3322.2 GB4695 GB4786.1~4786.5 GB5622 JB8 3. 产品分类 矿车按结构形式分为底卸式和底侧卸式；按搭接方式分为搭接式和非搭接式。 3.1 产品型号与基本参数 矿车的基本参数与尺寸应符合下表的规定。 型号 容积 m³ 最大装载量 t 轨距 mm 外形尺寸 (长×宽×高) mm 牵引力 kN MDC-3.3/6 3.3 5.3 600 3450×1200×1400 60 MDCC-3.3/6 3.3 5.3 600 3680×1200×1550 60 MDC-5.5/9 5.5 8.8 762 4200×1520×1600 60 MDCC-5.5/6 5.5 8.8 762 5050×1520×1550 60 YDC-2/7 2.0 3.0 900 3070×1360×1280 60 YDC-4/7 4.0 6.0 900 3900×1420×1600 60 3.2 产品标记示例 例如，容积为3.3m³，轨距为600mm，煤矿用底侧卸式矿车，标记为：矿车MDCC-3.3/6JB/T5498-91。 4. 技术要求 4.1 矿车应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 4.2 所有零部件的材料必须有供应厂的合格证明书，否则必须鉴别，合格后方可使用。 4.3 矿车的制造质量应符合GB5622的有关规定。 4.4 矿车的车轮踏面形状及尺寸应符合GB4695的规定，矿车的开式轮应符合GB4786.1～4786.5的规定。 4.5 底门平面度要求：底门平面应平整，每平方米不大于2mm，最大不超过3mm。 4.6 装配质量要求：所有装配零件必须为合格品，外购件、外协件必须有合格证明书方可进行装配。 4.7 装配后底门与车箱应结合良好，局部间隙不得大于5mm。 4.8 各铰接处应转动灵活，车架、底门上的各组回转轴孔的同轴度不大于2mm。 4.9 卸载轮应转动灵活，无串动现象。 4.10 涂漆要求：矿车各部件涂漆前，必须清除毛刺、铁锈、焊接残渣等污物，油漆外观均匀、光亮、附着牢固。 4.11 牵引圆环链应进行超负荷静拉力和破断拉力试验，静拉力为额定牵引力的2倍时，变形量不得超过全长的2%；破断拉力不得低于额定牵引力的6倍。 4.12 插销的机械性能应符合GB699中45钢的规定。 4.13 车箱口两对角线之差：矿车容积小于4m，其差值不大于8mm；容积等于或大于4m，其差值不大于12mm。 5. 包装与运输 产品包装应符合JB/ZQ4286的规定。 6. 检验要求 产品检验应符合JB/ZQ4000.1的规定。 附加说明： 本标准由全国矿山机械标准化技术委员会提出，由洛阳矿山机械研究所归口，由鞍山矿山机械厂负责起草。主要起草人：郑少利、徐维耀、吴万才、王庆璋、姜福祥。
