【机械行业标准(JB)】 斜井人车

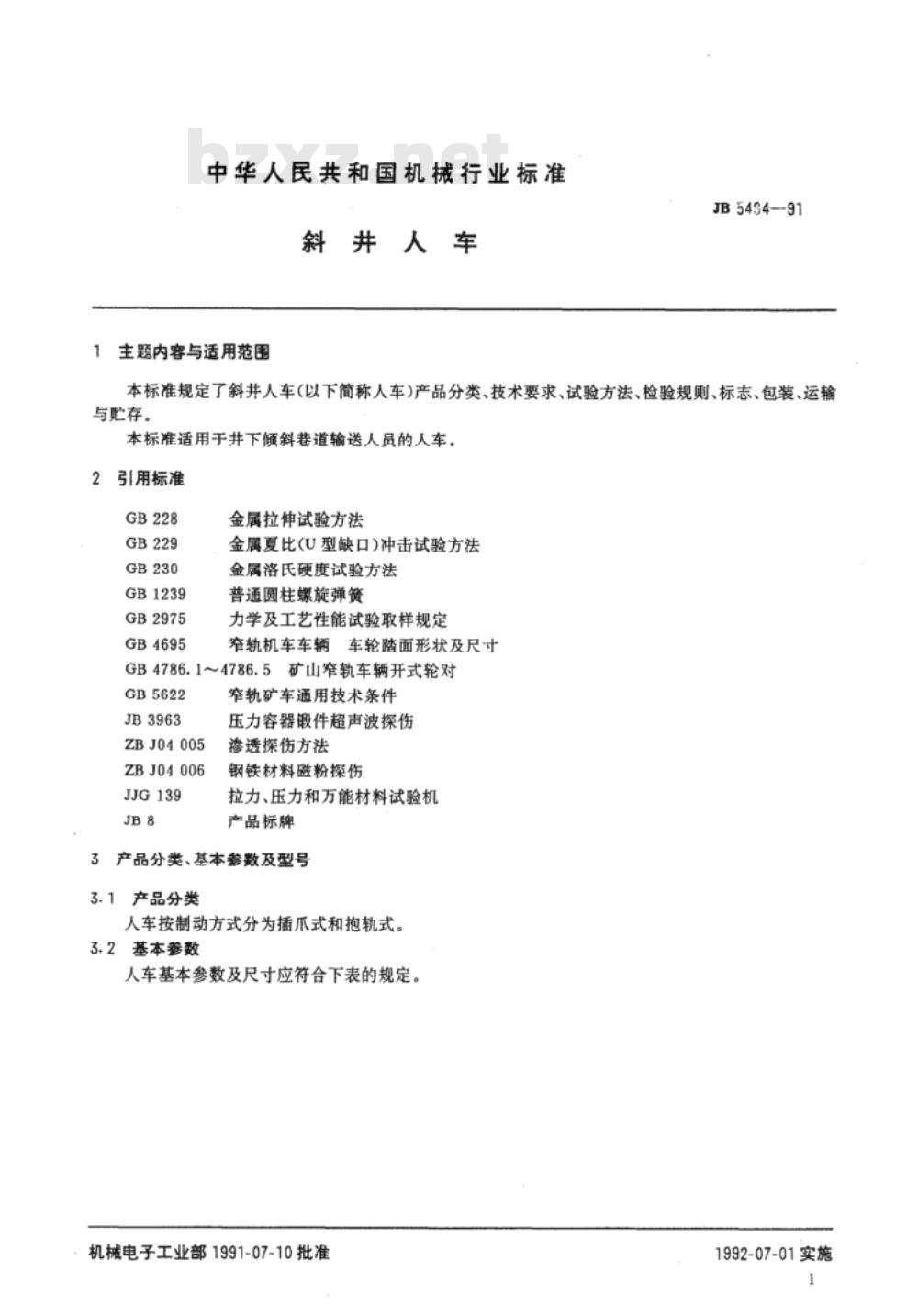

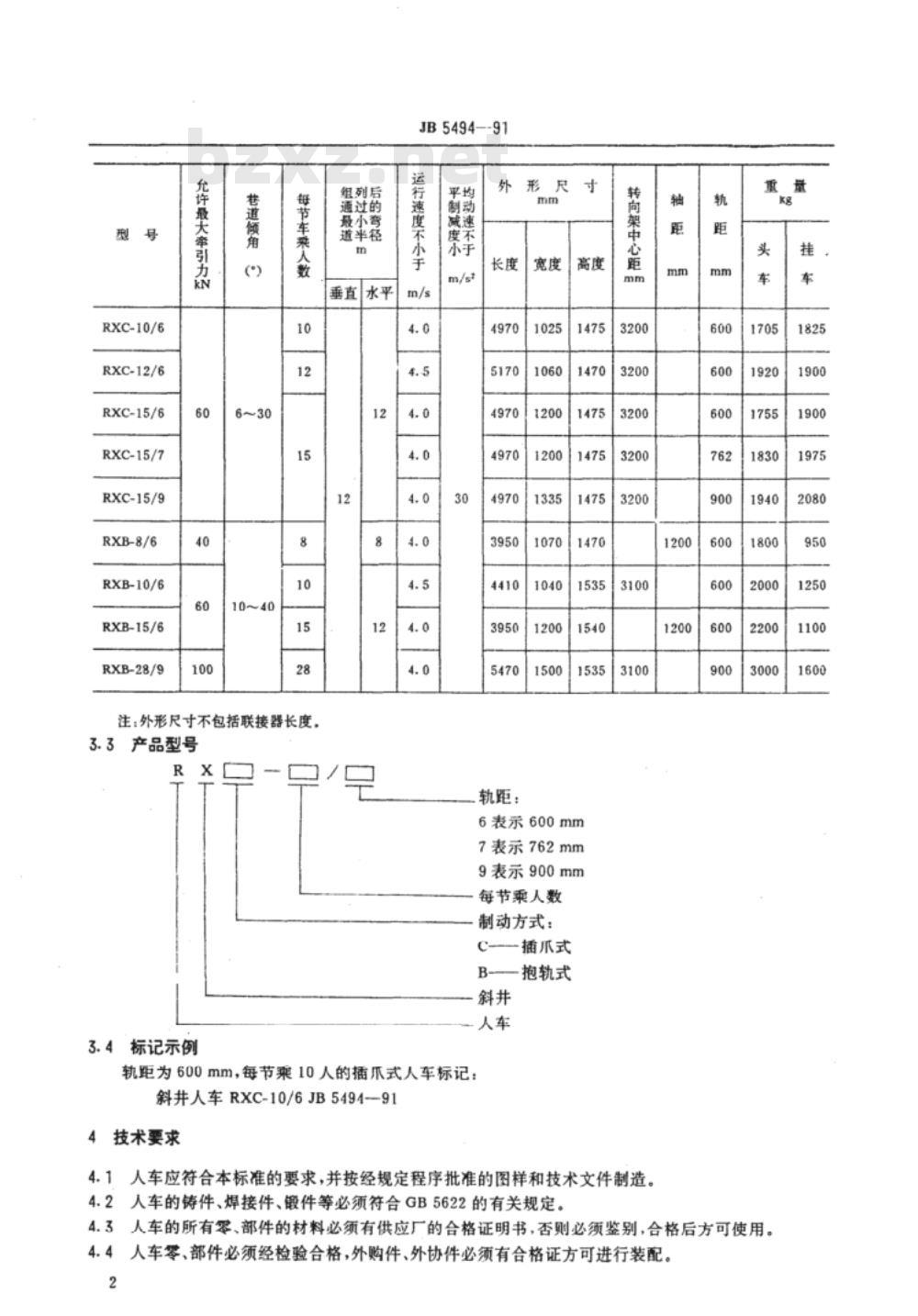

中华人民共和国机械行业标准 JB5494-91 斜井人车 1991-07-10发布 1992-07-01实施 1 主题内容与适用范围 本标准规定了斜井人车（以下简称人车）产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于井下倾斜巷道输送人员的人车。 2 引用标准 - GB228 金属拉伸试验方法 - GB229 金属夏比(U型缺口)冲击试验方法 - GB230 金属洛氏硬度试验方法 - GB1239 普通圆柱螺旋弹簧 - GB2975 力学及工艺性能试验取样规定 - GB4695 窄轨机车车辆车轮踏面形状及尺寸 - GB4786.1～4786.5 矿山窄轨车辆开式轮对 - GB5622 - JB3963 - ZBJ04005 - ZBJ04006 - JJG139 - JB8 3 产品分类、基本参数及型号 3.1 产品分类 人车按制动方式分为插爪式和抱轨式。 3.2 基本参数 人车基本参数及尺寸应符合下表的规定。 | 型号 | RXC-10/6 | RXC-12/6 | RXC-15/6 | RXC-15/7 | RXC-15/9 | RXB-8/6 | RXB-10/6 | RXB-15/6 | RXB-28/9 | |------------|----------|----------|----------|----------|----------|----------|----------|----------|----------| | 允许最大引力 (N) | 60 | 40 | 60 | 100 | - | - | - | - | - | | 巷道倾角 (°) | 6~30 | 10~40 | - | - | - | - | - | - | - | | 每节乘人数 | 10 | 12 | 15 | 8 | 10 | 15 | 28 | - | - | | 运行速度 (m/s) | 4.0 | 4.5 | 4.0 | 4.0 | 4.0 | 4.0 | 4.5 | 4.0 | 4.0 | | 外形尺寸 (mm) | 4970 | 5170 | 4970 | 4970 | 4970 | 3950 | 4410 | 3950 | 5470 | | 轨距 (mm) | 1025 | 1060 | 1200 | 1200 | 335 | 1070 | 1040 | 1200 | 1500 | | 高度 (mm) | 1475 | 1470 | 1475 | 475 | 475 | 1470 | 1535 | 1540 | 1535 | 3.3 产品型号 根据以上参数可列出各型人车的规格型号。 3.4 标记示例 斜井人车轨距为600mm，每节乘10人的插爪式人车标记：斜井人车RXC-10/6JB5494-91。 4 技术要求 4.1 人车应符合本标准的要求，并按规定程序批准的图样和技术文件制造。 4.2 人车的铸件、焊接件、锻件等必须符合GB5622的有关规定。 4.3 人车的所有零、部件的材料必须有供应厂的合格证明书，否则必须鉴别，合格后方可使用。 4.4 人车零、部件必须经检验合格，外购件、外协件必须有合格证方可进行装配。 4.5 车体 4.5.1 头车的前、后壁（下行方向为前）及挂车的前壁应开设膝望窗口。 4.5.2 车箱应能运送载有伤员的担架，座位的靠背应易于拆卸。 4.5.3 车箱内座位两侧应有扶手，两侧人员入口处应设置保护栏杆或挡链。 4.5.4 两相邻座位同名部件间的距离不得小于600mm，舒适系数不小于0.3。舒适系数按公式K=S/座位数计算。 4.5.5 车箱内表面应平整，端板、侧板及车箱表面不得有锋利的凸出棱角。 4.5.6 座位及靠背应有足够的强度，在制动时不应损坏。 4.5.7 车棚及沿长度方向的直线度公差任意1000mm内。
