【机械行业标准(JB)】 膜片压力表

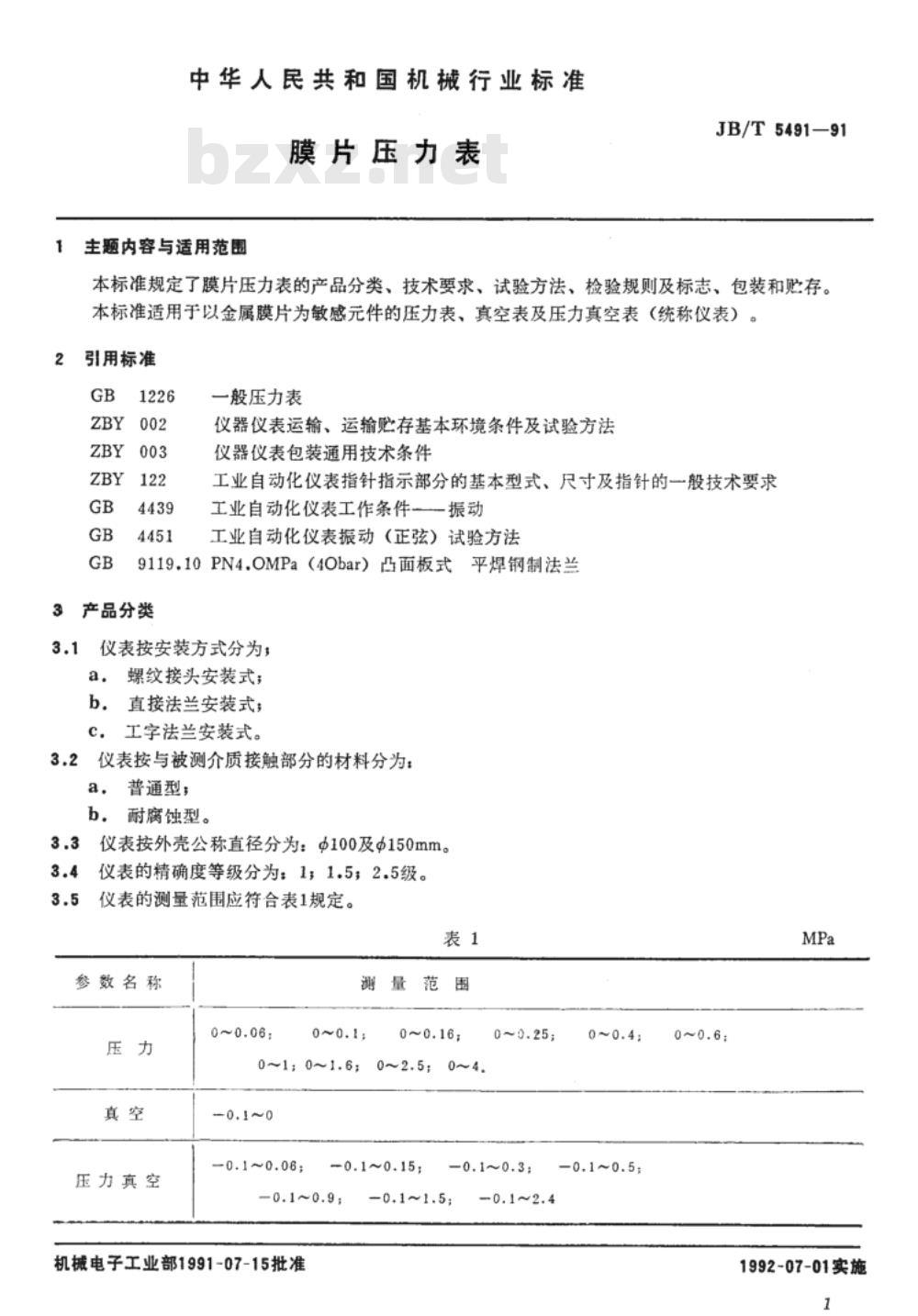

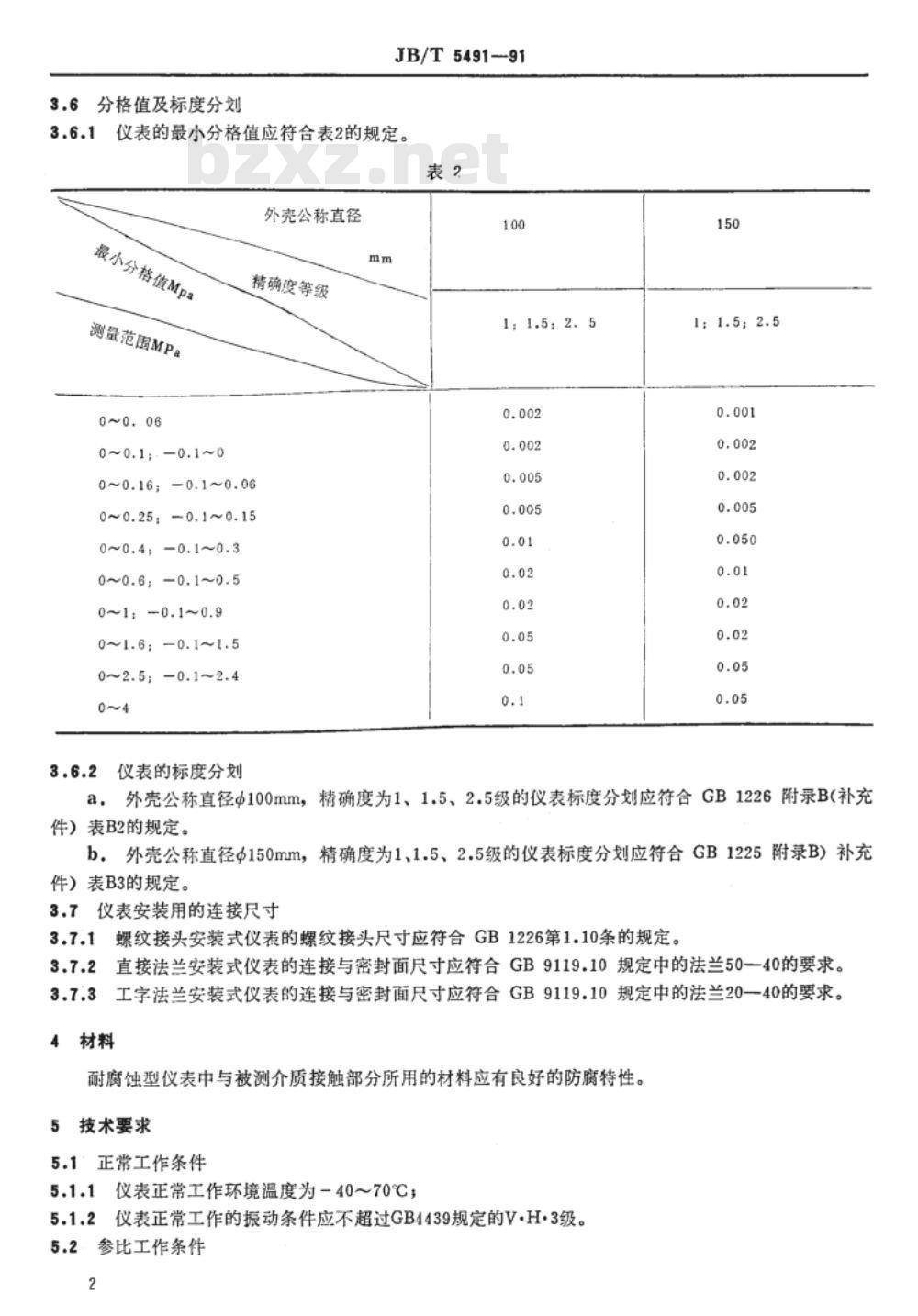

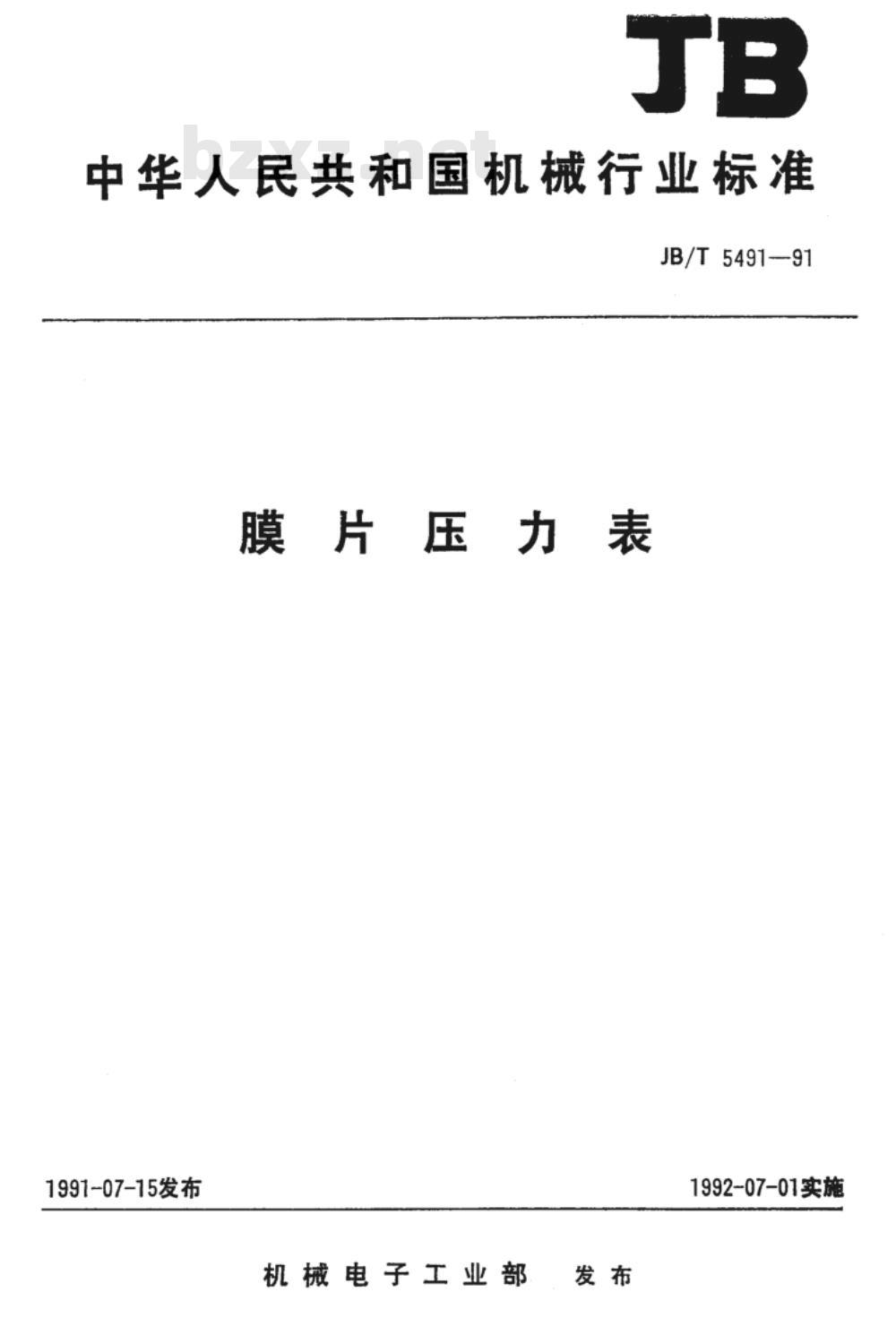

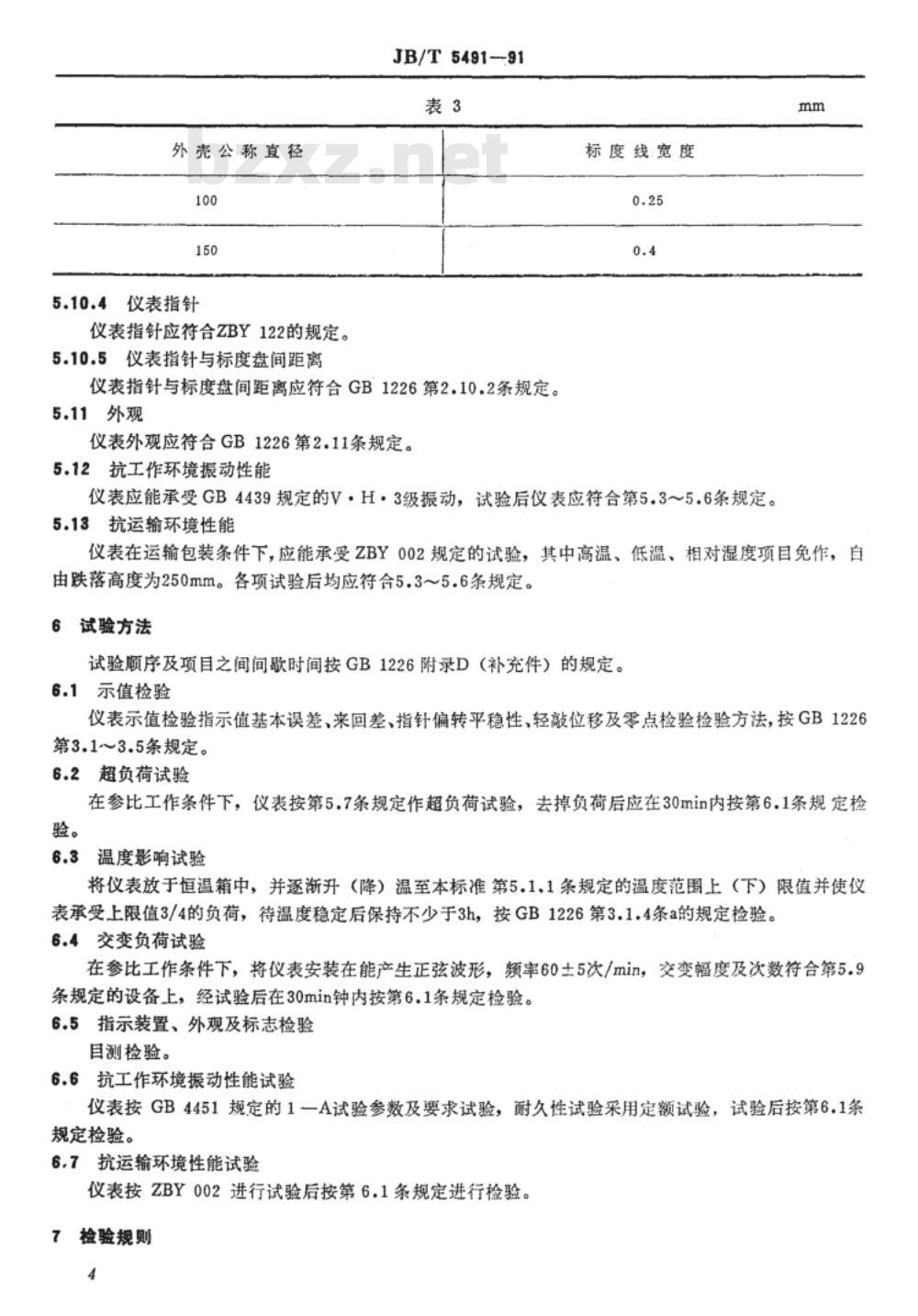

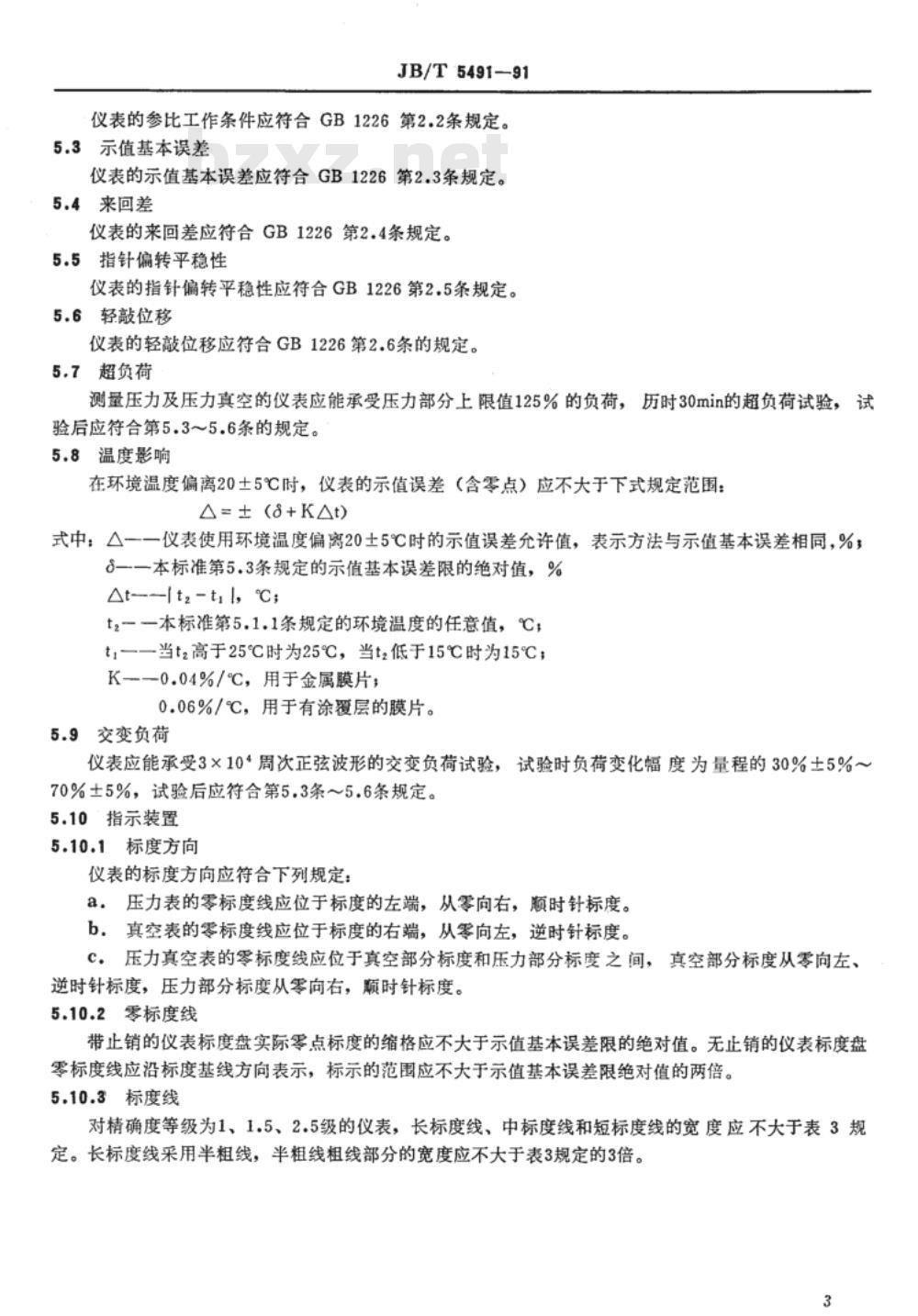

中华人民共和国机械行业标准 JB/T5491-91 膜片压力表 1991-07-15发布 机械电子工业部 发布 1992-07-01实施 1 范围 本标准规定了膜片压力表的产品分类、技术要求、试验方法、检验规则及标志、包装和存储。本标准适用于以金属膜片为敏感元件的压力表、真空表及压力真空表（统称仪表）。 2 规范性引用文件 本标准引用了以下文件： - GB1226 一般压力表 - ZBY002 仪器仪表运输、储存基本环境条件及试验方法 - ZBY003 仪器仪表包装通用技术条件 - GB9119.10 PN4.0 MPa（40 bar）凸面板式平焊钢制法兰等 3 产品分类 3.1 仪表按安装方式分为： - 螺纹接头安装式； - 直接法兰安装式； - 工字法兰安装式。 3.2 仪表按与被测介质接触部分的材料分为： - 普通型； - 耐腐蚀型。 3.3 仪表按外壳公称直径分为： - Φ100 mm 和 Φ150 mm。 3.4 仪表的精确度等级分为：1级、1.5级、2.5级。 3.5 仪表的测量范围应符合表1的规定。 表1 测量范围 - 压力：0~0.06 MPa, 0~0.1 MPa, 0~1 MPa, 0~1.6 MPa, 0~2.5 MPa - 真空：-0.1~0 MPa, -0.1~1.5 MPa - 压力真空：0~0.16 MPa, -0.1~0.9 MPa, 0~0.4 MPa 3.6 分格值及标度分划 仪表的最小分格值应符合表2的规定。 表2 分格值 - 外壳公称直径 Φ100mm 时，精确度为1、1.5、2.5级的仪表标度分划应符合GB1226附录B表B2的规定。 - 外壳公称直径 Φ150mm 时，精确度为1、1.5、2.5级的仪表标度分划应符合GB1225附录B表B3的规定。 3.7 仪表安装用的连接尺寸 3.7.1 螺纹接头安装式仪表的螺纹接头尺寸应符合GB1226第1.10条的规定。 3.7.2 直接法兰安装式仪表的连接与密封面尺寸应符合GB9119.10规定中的法兰50—40的要求。 3.7.3 工字法兰安装式仪表的连接与密封面尺寸应符合GB9119.10规定中的法兰20—40的要求。 4 材料 耐腐蚀型仪表中与被测介质接触部分所用的材料应有良好的防腐特性。 5 技术要求 5.1 正常工作条件 - 5.1.1 仪表正常工作环境温度为-40℃至70℃； - 5.1.2 仪表正常工作的振动条件应不超过GB4439规定的V·H·3级。 5.2 参比工作条件 仪表的参比工作条件应符合GB1226第2.2条规定。 5.3 示值基本误差 仪表的示值基本误差应符合GB1226第2.3条规定。 5.4 来回差 仪表的来回差应符合GB1226第2.4条规定。 5.5 指针偏转平稳性 仪表的指针偏转平稳性应符合GB1226第2.5条规定。 5.6 轻敲位移 仪表的轻敲位移应符合GB1226第2.6条的规定。 5.7 超负荷 测量压力及压力真空的仪表应能承受压力部分上限值125%的负荷，历时30分钟的超负荷试验，试验后应符合第5.3~5.6条的规定。 5.8 温度影响 在环境温度偏离20±5℃时，仪表的示值误差（含零点）应不大于下式规定范围：△=±(8+K△t)，其中，△表示仪表使用环境温度偏离20±5℃时的示值误差允许值，表示方法与示值基本误差相同，%；8为本标准第5.3条规定的示值基本误差。
