【机械行业标准(JB)】 电能表用零部件 磁力轴承组件

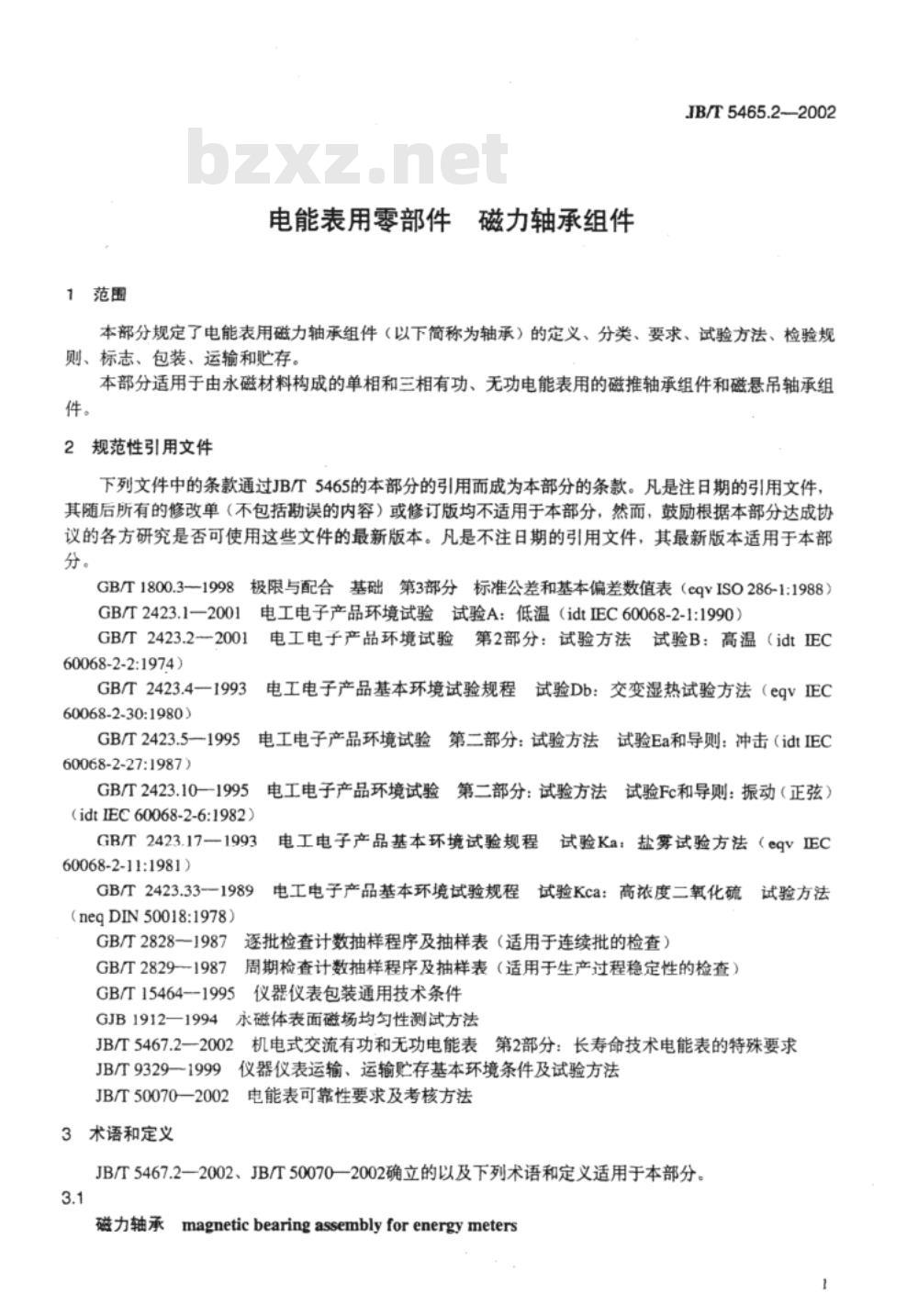

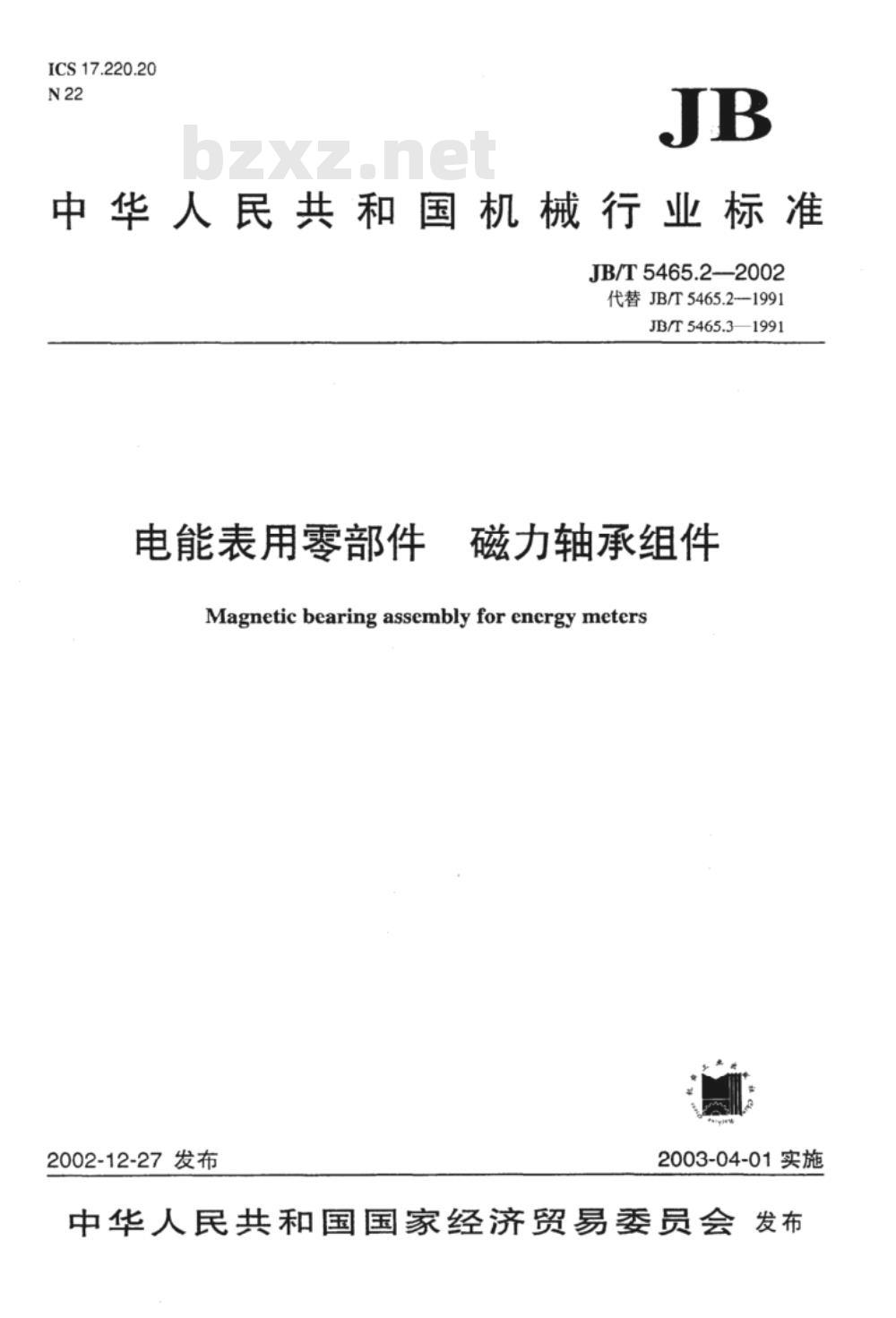

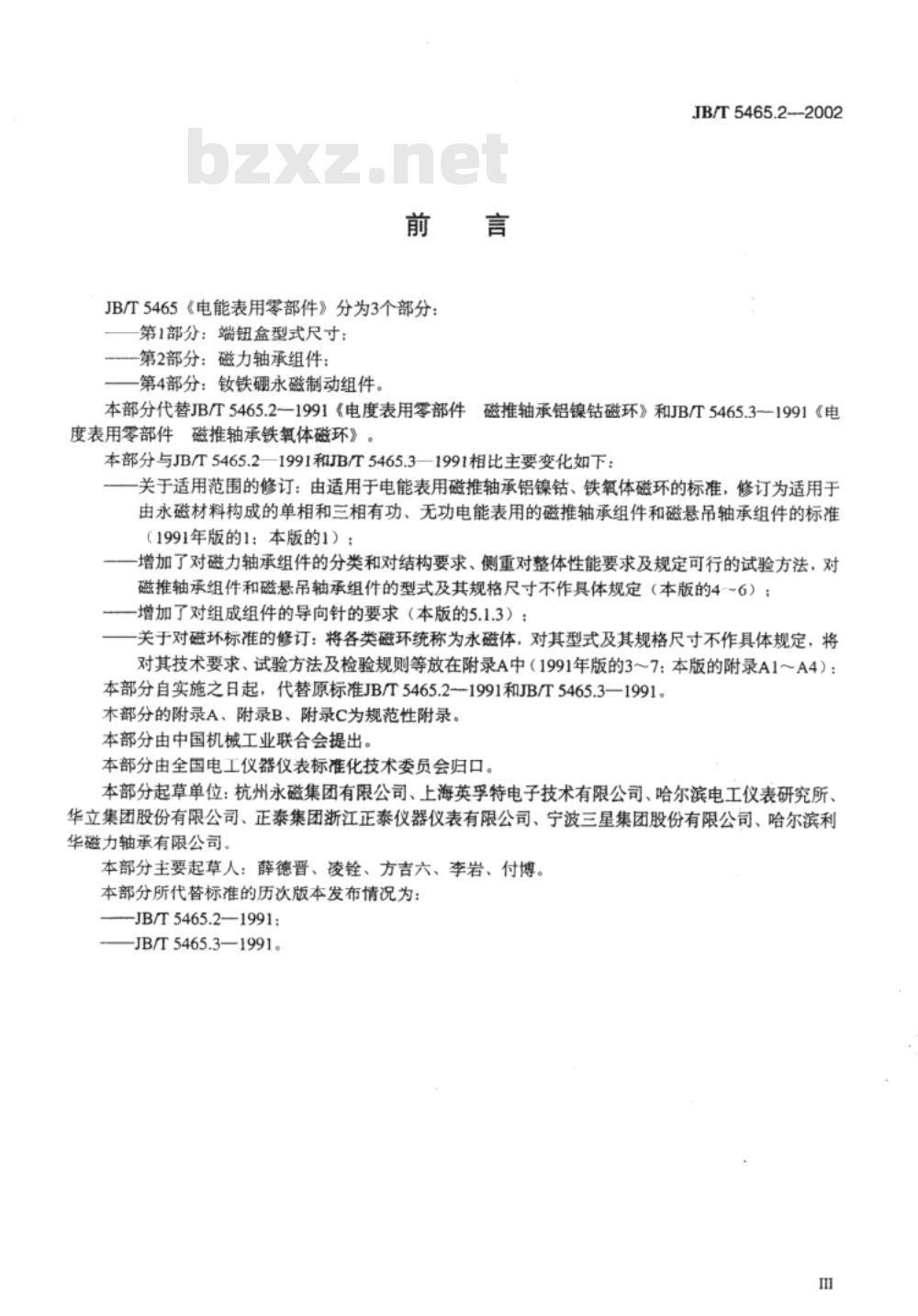

中华人民共和国机械行业标准 JB/T 5465.2-2002 电能表用零部件 磁力轴承组件 代替JB/T 5465.2-1991 JB/T 5465.3-1991 2002-12-27 发布 2003-04-01 实施 前言 本部分代替JB/T 5465.2-1991《电度表用零部件磁推轴承铝镍钻磁环》和JB/T 5465.3-1991《电度表用零部件磁推轴承铁氧体磁环》。本部分与JB/T 5465.2-1991和JB/T 5465.3-1991相比主要变化如下： 1. 关于适用范围的修订：由适用于电能表用磁推轴承铝镍钻、铁氧体磁环的标准，修订为适用于由永磁材料构成的单相和三相有功、无功电能表用的磁推轴承组件和磁悬吊轴承组件的标准。 2. 增加了对磁力轴承组件的分类和对结构要求、侧重对整体性能要求及规定可行的试验方法，对磁推轴承组件和磁悬吊轴承组件的型式及其规格尺寸不作具体规定。 3. 增加了对组成组件的导向针的要求。 4. 关于对磁环标准的修订：将各类磁环统称为永磁体，对其型式及其规格尺寸不作具体规定，将对其技术要求、试验方法及检验规则等放在附录A中。 本部分自实施之日起，代替原标准JB/T 5465.2-1991和JB/T 5465.3-1991。本部分的附录A、附录B、附录C为规范性附录。 1 范围 本部分规定了电能表用磁力轴承组件（以下简称为轴承）的定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本部分适用于由永磁材料构成的单相和三相有功、无功电能表用的磁力轴承组件。 2 规范性引用文件 本标准引用的文件有：GB/T 19001、GB/T 28001、GB/T 5296等。 3 术语和定义 3.1 磁力轴承组件：一种用于电能表的轴承，其通过磁场力来支撑旋转部件，而无需物理接触。 3.2 磁推轴承：利用永磁材料提供推力的轴承。 3.3 磁悬吊轴承：利用永磁材料提供悬浮力的轴承。 4 分类 4.1 磁力轴承组件可分为磁推轴承和磁悬吊轴承。 4.2 按照磁体材料的不同，磁力轴承组件可以分为铝镍钴磁环、铁氧体磁环和钕铁硼磁环。 5 结构要求 5.1 轴承组件的结构应确保满足工作环境中的要求。 5.2 轴承的外形尺寸应符合设计规范，且组件的各部件应牢固连接。 6 试验方法 6.1 外观检验：对轴承外观进行检查，确保无明显缺陷。 6.2 同轴度检验：检验轴承的同轴度，确保轴承组件安装正确。 6.3 导向针检验：检验导向针的形状和尺寸。 6.4 磁体检验：检查磁体的磁性能和表面质量。 6.5 承重距离检验：检查轴承组件的承重能力。 7 检验规则 7.1 检验类别：包括出厂检验、周期检验、型式检验。 7.2 出厂检验：每批次生产的轴承组件必须通过出厂检验。 7.3 周期检验：对长期生产的轴承组件进行定期检验。 7.4 型式检验：对新生产的轴承组件进行型式检验。 8 标志、包装、运输和贮存 8.1 标志、包装：磁力轴承组件应有清晰的标志，并采用适当的包装方式以防损坏。 8.2 运输和贮存：应根据要求进行运输和贮存，避免高温和潮湿环境。 附录A（规范性附录） 磁力轴承中的磁体 A.1 分类和型号命名方法 A.1.1 分类 A.1.2 型号命名方法 A.2 要求及检验方法 A.2.1 磁体形位公差、表面粗糙度 A.2.2 磁体机械强度 A.2.2.1 承受压力 A.2.2.2 耐碰撞性能 A.2.3 表面质量 A.2.4 表面涂覆层 A.2.5 磁性能 A.3 检验规则 A.3.1 检验类别 A.3.2 出厂检验 A.3.3 周期检验 A.3.4 型式检验 A.4 标志、包装、运输和贮存 A.4.1 标志、包装 A.4.2 运输和贮存 附录B（规范性附录） 磁体检验项目、不合格类别及检验类别 附录C（规范性附录） 磁力轴承组件的检验项目和不合格分类
