【机械行业标准(JB)】 往复活塞压缩机铸铁活塞环

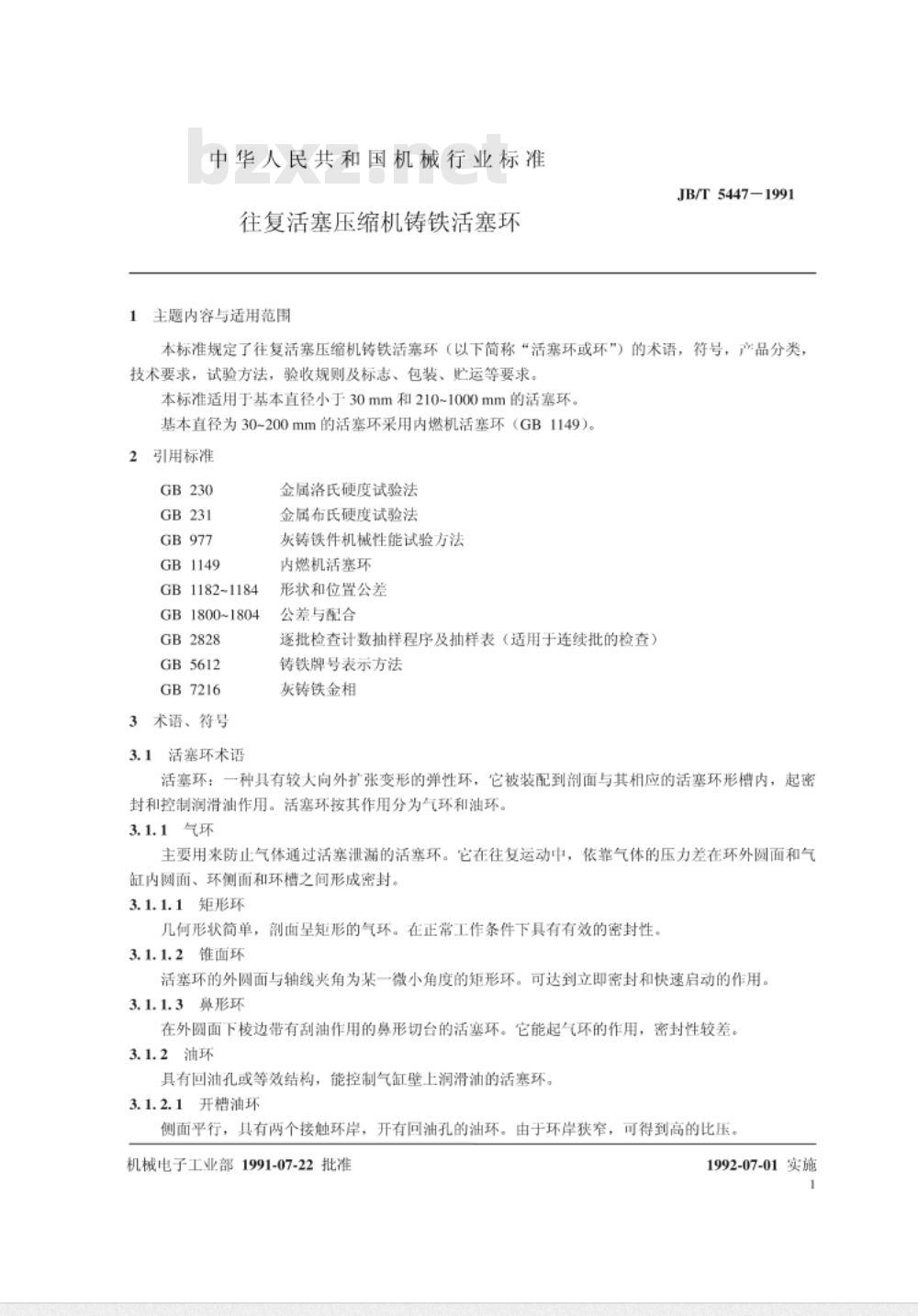

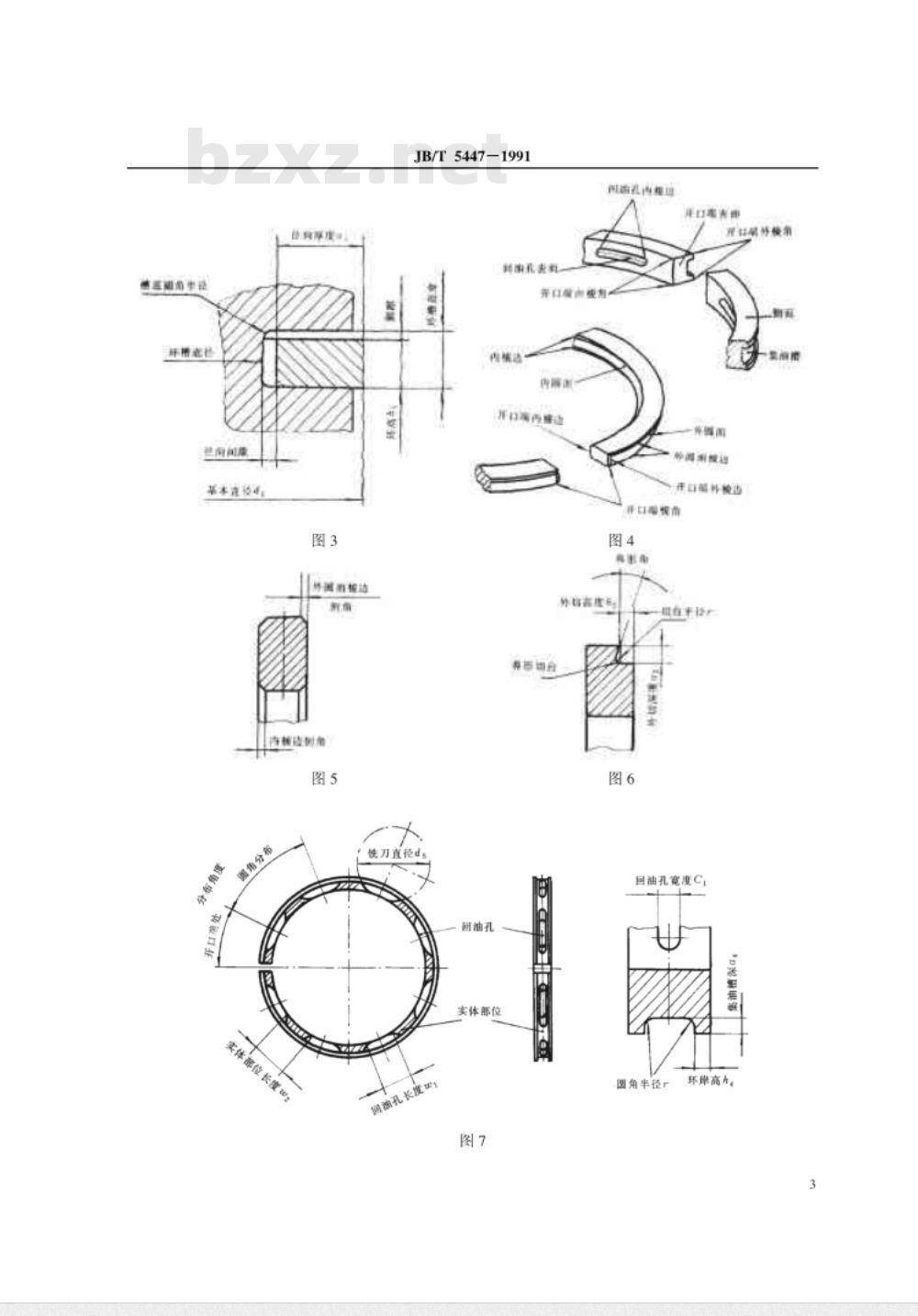

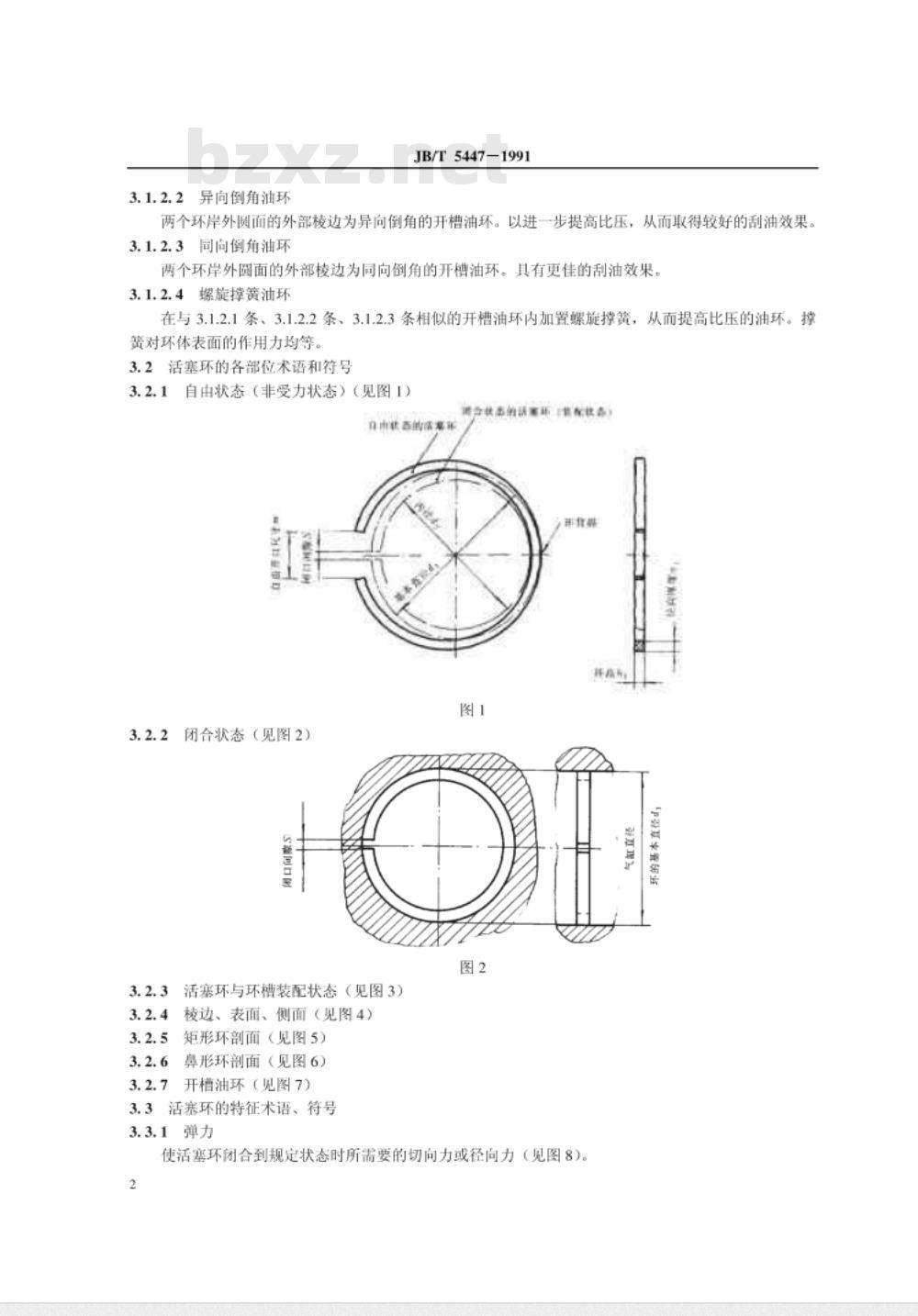

中华人民共和国机械行业标准 JB/T 5447-1991 往复活塞压缩机铸铁活塞环 1991-07-22 发布 1992-07-01 实施 主题内容与适用范围 本标准规定了往复活塞压缩机铸铁活塞环（以下简称“活塞环或环”）的术语、符号、产品分类、技术要求、试验方法、验收规则及标志、包装、贮运等要求。本标准适用于基本直径小于30mm和210~1000mm的活塞环。基本直径为30-200mm的活塞环采用内燃机活塞环（GB1149）。 1 主题内容与适用范围 JB/T 5447-1991 本标准规定了往复活塞压缩机铸铁活塞环（以下简称“活塞环或环”）的术语、符号、产品分类、技术要求、试验方法、验收规则及标志、包装、贮运等要求。本标准适用于基本直径小于30mm和210~1000mm的活塞环。基本直径为30-200mm的活塞环采用内燃机活塞环（GB1149）。 2 引用标准 GB 230 GB 231 GB 977 GB 1149 GB 1182~1184 GB 1800~1804 GB 2828 GB 5612 GB 7216 3 术语、符号 3.1 活塞环术语 活塞环：一种具有较大向外扩张变形的弹性环，它被装配到剖面与其相应的活塞环形槽内，起密封和控制润滑油作用。活塞环按其作用分为气环和油环。 3.1.1 气环 主要用来防止气体通过活塞泄漏的活塞环。它在往复运动中，依靠气体的压力差在环外圆面和气缸内圆面、环侧面和环槽之间形成密封。 3.1.1.1 矩形环 几何形状简单，剖面呈矩形的气环。在正常工作条件下具有有效的密封性。 3.1.1.2 锥面环 活塞环的外圆面与轴线夹角为某一微小角度的矩形环。可达到立即密封和快速启动的作用。 3.1.1.3 鼻形环 在外圆面下棱边带有刮油作用的鼻形切台的活塞环。它能起气环的作用，密封性较差。 3.1.2 油环 具有回油孔或等效结构，能控制气缸壁上润滑油的活塞环。 3.1.2.1 开槽油环 侧面平行，具有两个接触环岸，开有回油孔的油环。由于环岸狭窄，可得到高的比压。 3.1.2.2 异向倒角油环 两个环岸外圆面的外部校边为异向倒角的开槽油环。以进一步提高比压，从而取得较好的刮油效果。 3.1.2.3 同向倒角油环 两个环岸外圆面的外部棱边为同向倒角的开油环。具有更佳的刮油效果。 3.1.2.4 螺旋撑簧油环 在与3.1.2.1条、3.1.2.2条、3.1.2.3条相似的开槽油环内加置螺旋撑簧，从而提高比压的油环。撑簧对环体表面的作用力均等。 3.2 活塞环的各部位术语和符号 3.2.1 自由状态（非受力状态）（见图1） 3.2.2 闭合状态（见图2） 3.2.3 活塞环与环槽装配状态（见图3） 3.2.4 棱边、表面、侧面（见图4） 3.2.5 矩形环剖面（见图5） 3.2.6 鼻形环面（见图6） 3.2.7 开槽油环（见图7） 3.3 活塞环的特征术语、符号 3.3.1 弹力 使活塞环闭合到规定状态时所需要的切向力或径向力（见图8）。 3.3.1.1 切向弹力F（N） 用钢带箍紧环，使开口端达到闭口间隙时所施加的切向力。 3.3.1.2 径向弹力F（N） 在与开口端成90°的直径方向上施加的使环在该方向产生变形的力。
