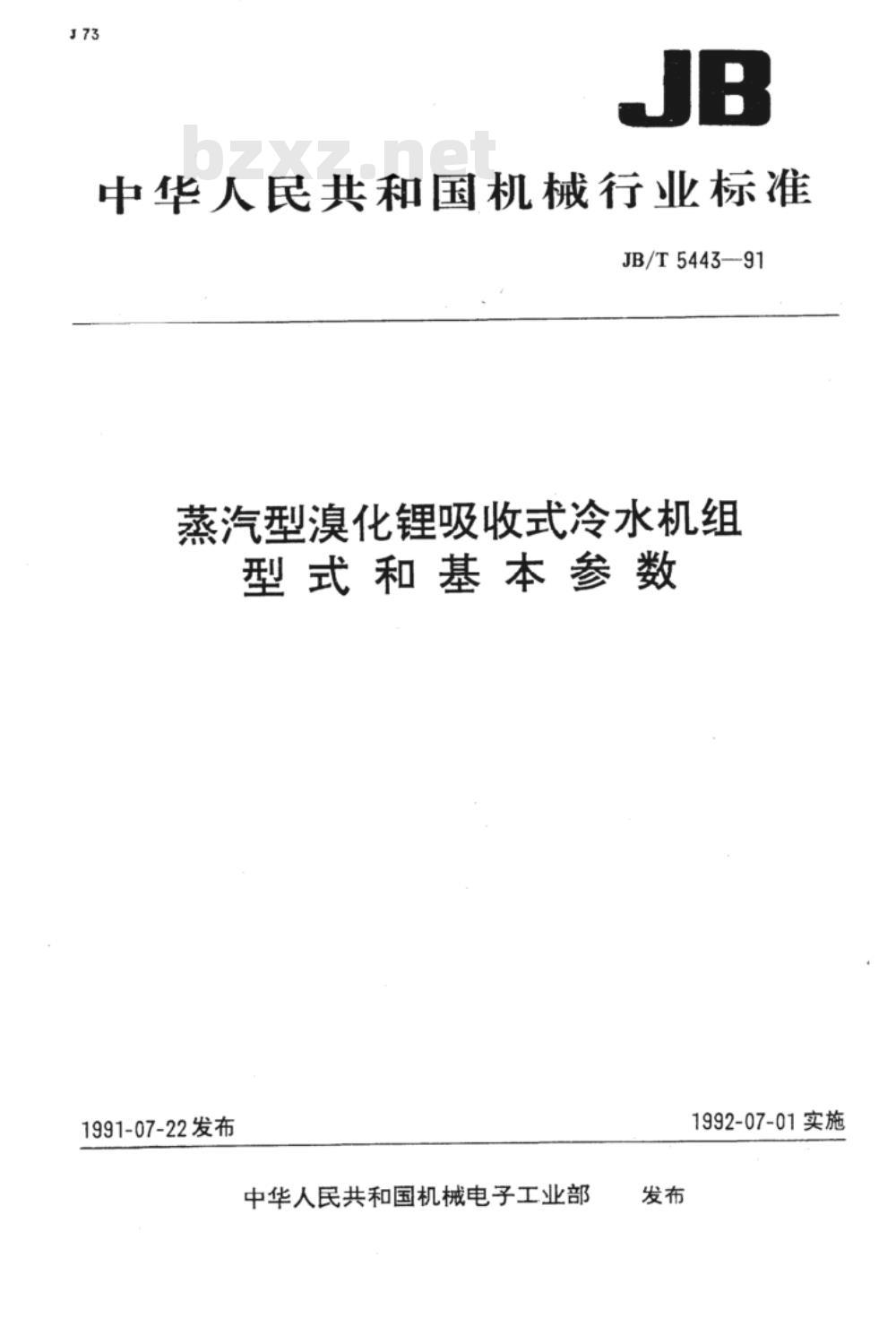

【机械行业标准(JB)】 蒸汽型溴化锂吸收式冷水机组 型式和基本参数

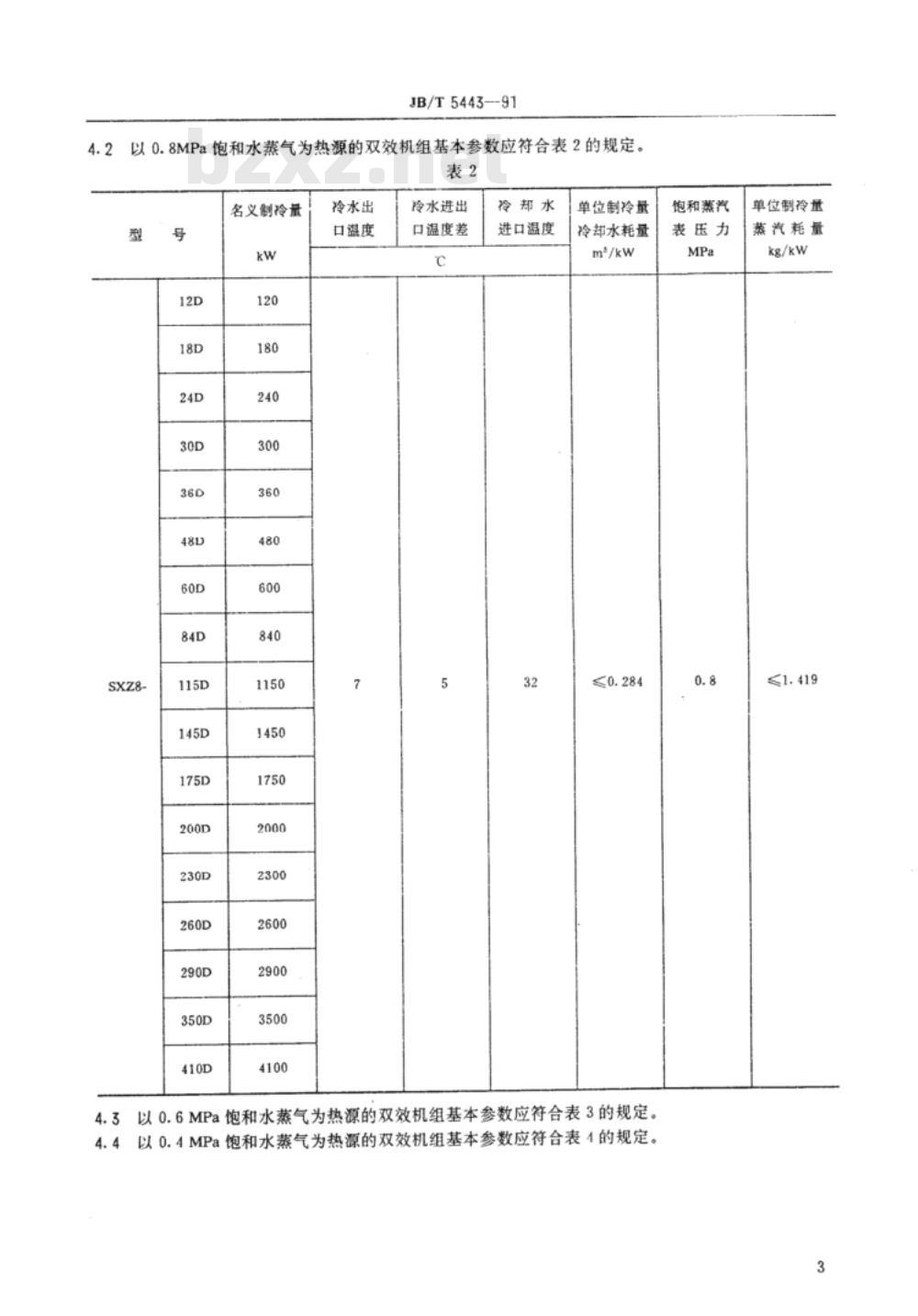

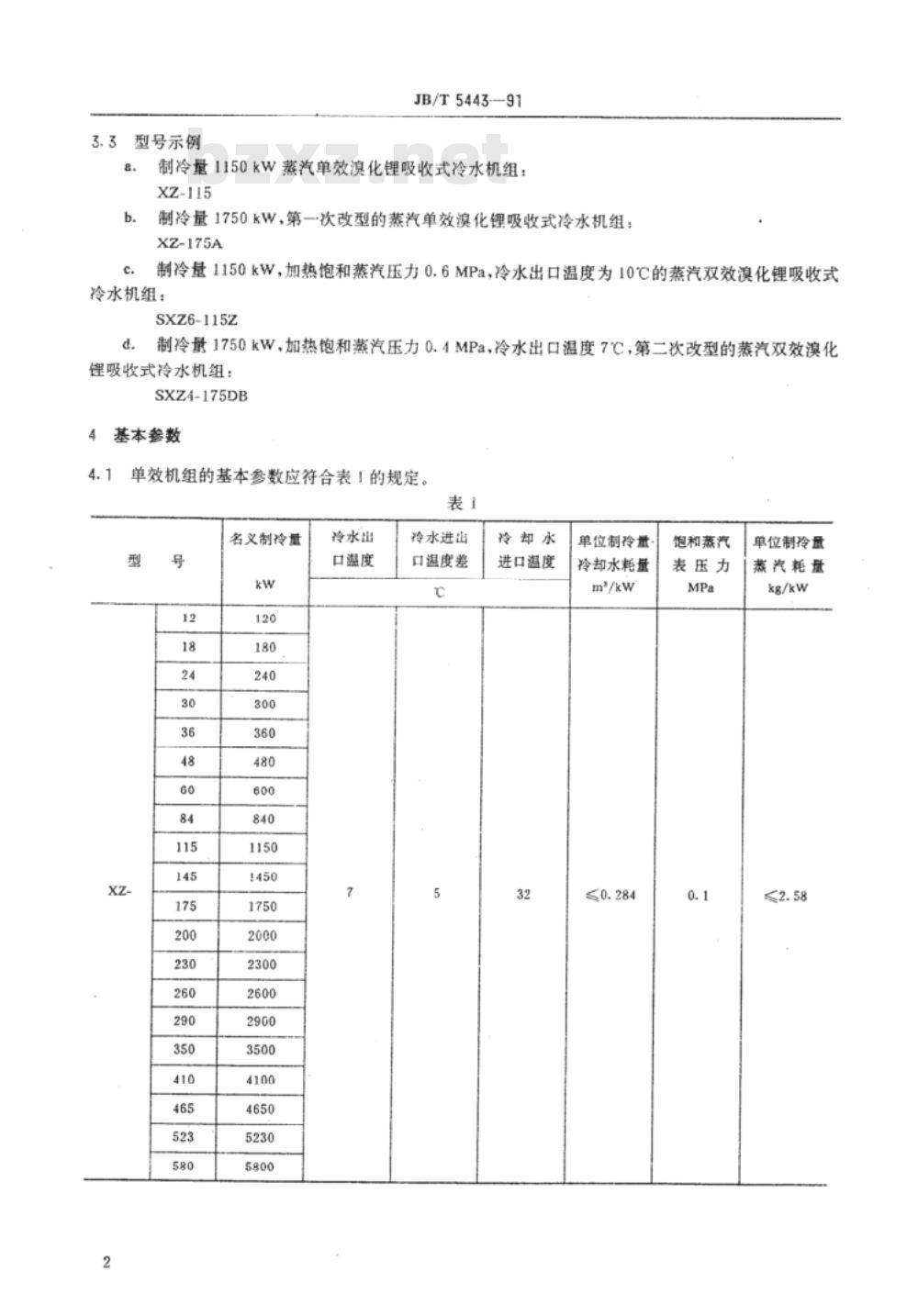

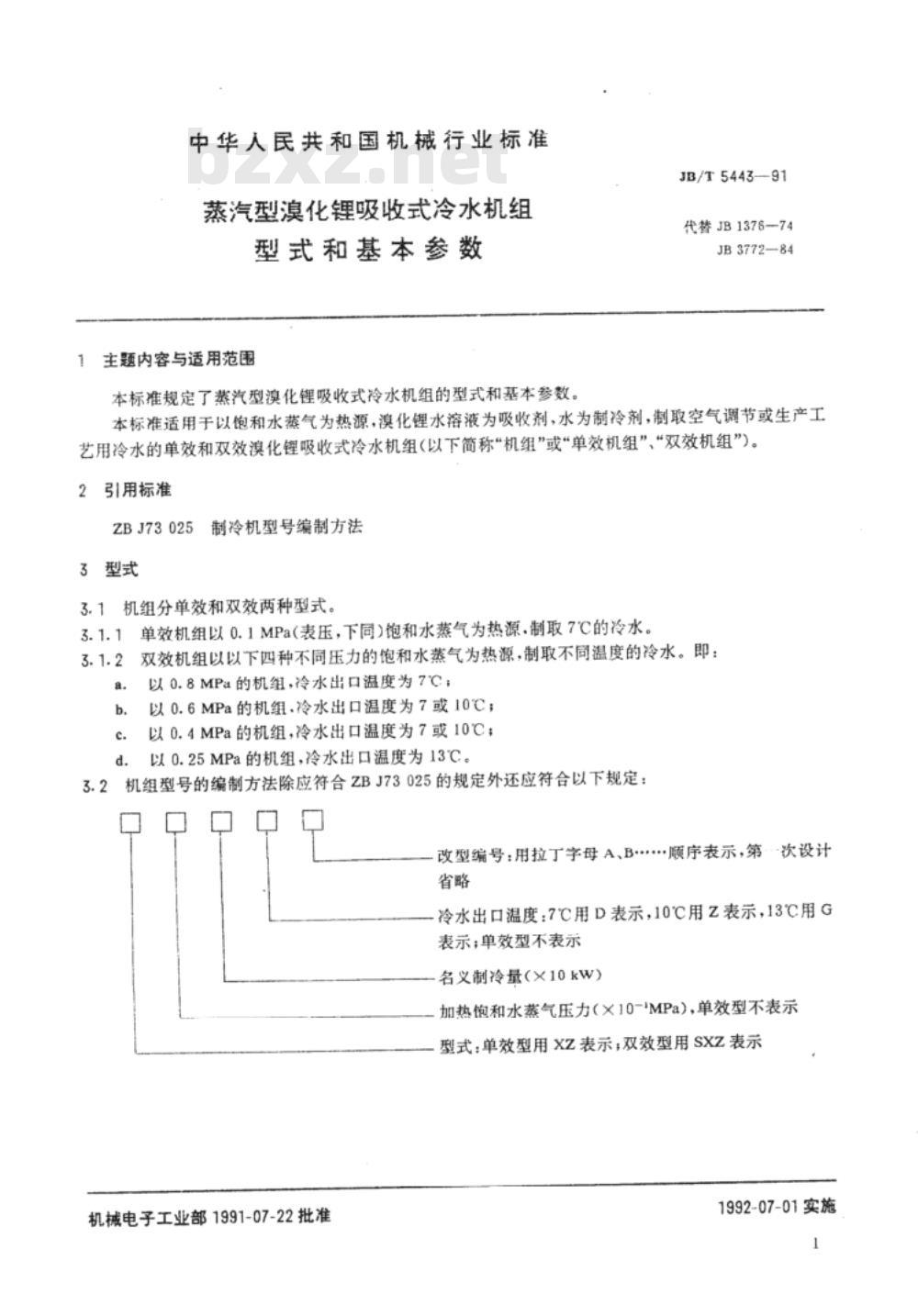

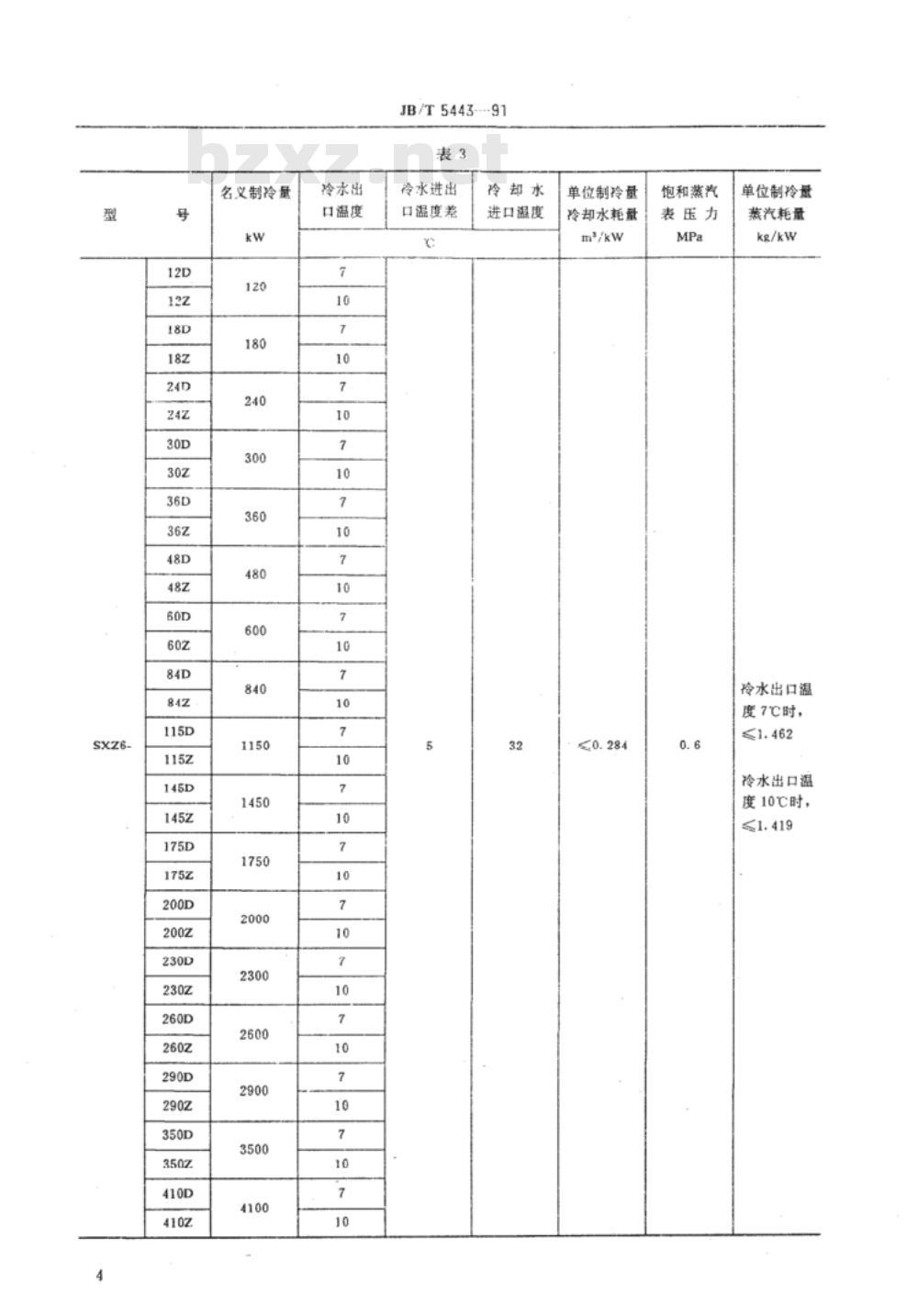

中华人民共和国机械行业标准 蒸汽型溴化锂吸收式冷水机组 型式和基本参数 JB/T5443—91 1 主题内容与适用范围 本标准规定了蒸汽型溴化锂吸收式冷水机组的型式和基本参数。本标准适用于以饱和水蒸气为热源，溴化锂水溶液为吸收剂，水为制冷剂，制取空气调节或生产工艺用冷水的单效和双效溴化锂吸收式冷水机组（以下简称“机组”或“单效机组”、“双效机组”）。 2 引用标准 ZBJ73025 3 型式 机组分单效和双效两种型式。 3.1 单效机组 单效机组以0.1MPa（表压，下同）饱和水蒸气为热源，制取7℃的冷水。 3.2 双效机组 双效机组以以下四种不同压力的饱和水蒸气为热源，制取不同温度的冷水： - 以0.8MPa的机组，冷水出口温度为7℃； - 以0.6MPa的机组，冷水出口温度为7℃或10℃； - 以0.4MPa的机组，冷水出口温度为7℃或10℃； - 以0.25MPa的机组，冷水出口温度为13℃。 3.3 机组型号的编制方法 除应符合ZBJ73025的规定外，还应符合以下规定： - 改型编号：用拉丁字母A、B、C…顺序表示，第一次设计省略； - 冷水出口温度：7℃用D表示，10℃用Z表示，13℃用G表示；单效型不表示； - 名义制冷量（×10kW）； - 加热饱和水蒸气压力（×10-3MPa），单效型不表示； - 型式：单效型用XZ表示，双效型用SXZ表示。 3.4 型号示例 - 制冷量1150kW蒸汽单效溴化锂吸收式冷水机组：XZ-115； - 制冷量1750kW，第一次改型的蒸汽单效溴化锂吸收式冷水机组：XZ-175A； - 制冷量1150kW，加热饱和蒸汽压力0.6MPa，冷水出口温度为10℃的蒸汽双效溴化锂吸收式冷水机组：SXZ6-115Z； - 制冷量1750kW、加热饱和蒸汽压力0.4MPa，冷水出口温度7℃，第二次改型的蒸汽双效溴化锂吸收式冷水机组：SXZ4-175DB。 4 基本参数 4.1 单效机组的基本参数应符合表1的规定。 表1：单效机组基本参数 名义制冷量 | 型号 | 冷水出口温度 | 冷水进出口温度差 | 冷却水进口温度 | 冷却水耗量 | 饱和蒸汽表压力 | 蒸汽耗量 ---|---|---|---|---|---|---|--- 12kW | XZ-12 | 7℃ | 5℃ | 32℃ | ≤0.284 m/kw | 0.1MPa | ≤2.58 kg/kw 4.2 双效机组基本参数（以0.8MPa饱和水蒸气为热源）应符合表2的规定。 表2：0.8MPa饱和水蒸气为热源的双效机组基本参数 名义制冷量 | 型号 | 冷水出口温度 | 冷水进出口温度差 | 冷却水进口温度 | 冷却水耗量 | 饱和蒸汽表压力 | 蒸汽耗量 ---|---|---|---|---|---|---|--- 12D | SXZ8-12 | 7℃ | 5℃ | 32℃ | ≤0.284 m/kw | 0.8MPa | ≤1.419 kg/kw 4.3 以0.6MPa饱和水蒸气为热源的双效机组基本参数应符合表3的规定。 4.4 以0.4MPa饱和水蒸气为热源的双效机组基本参数应符合表4的规定。
