【机械行业标准(JB)】 平巷人车

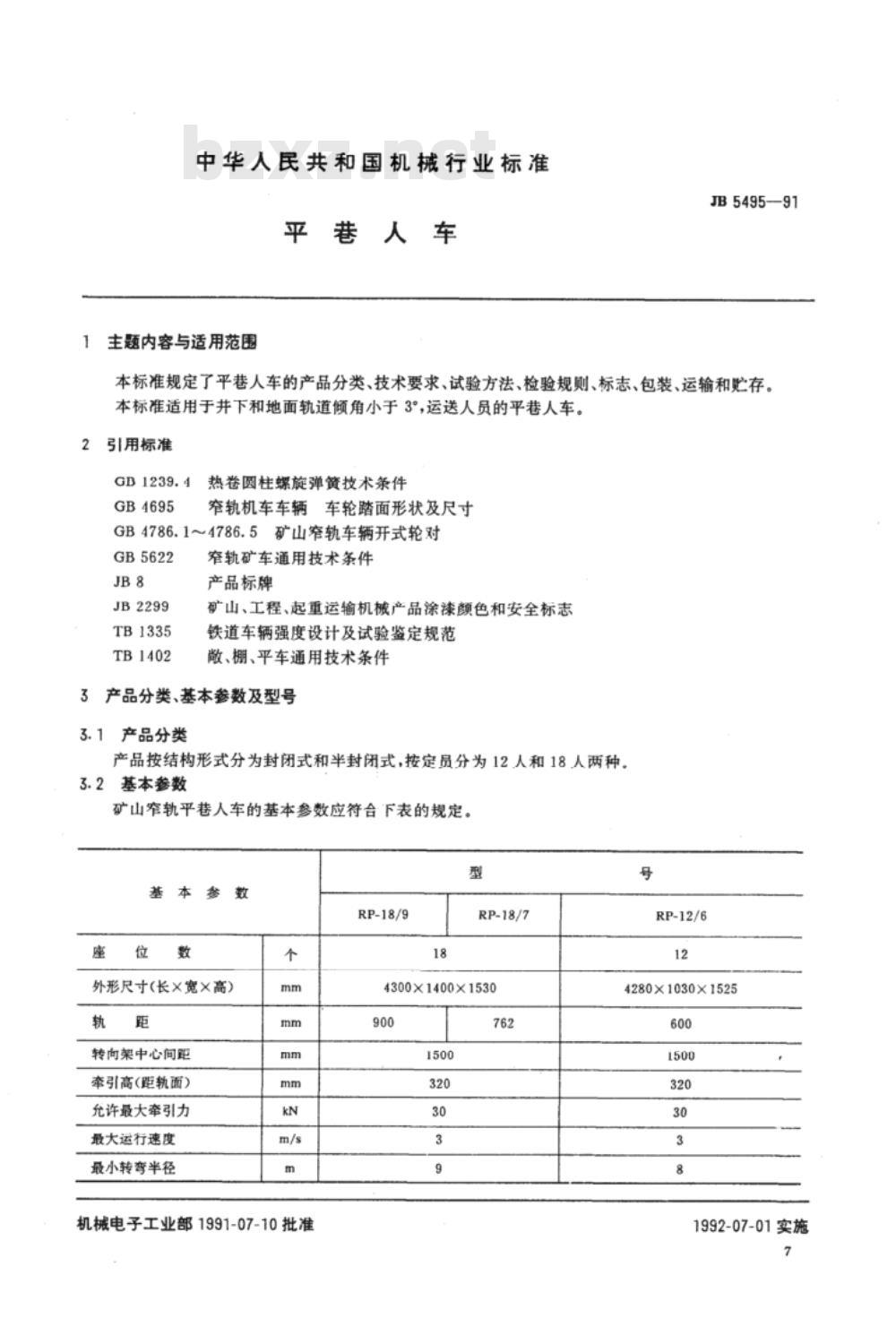

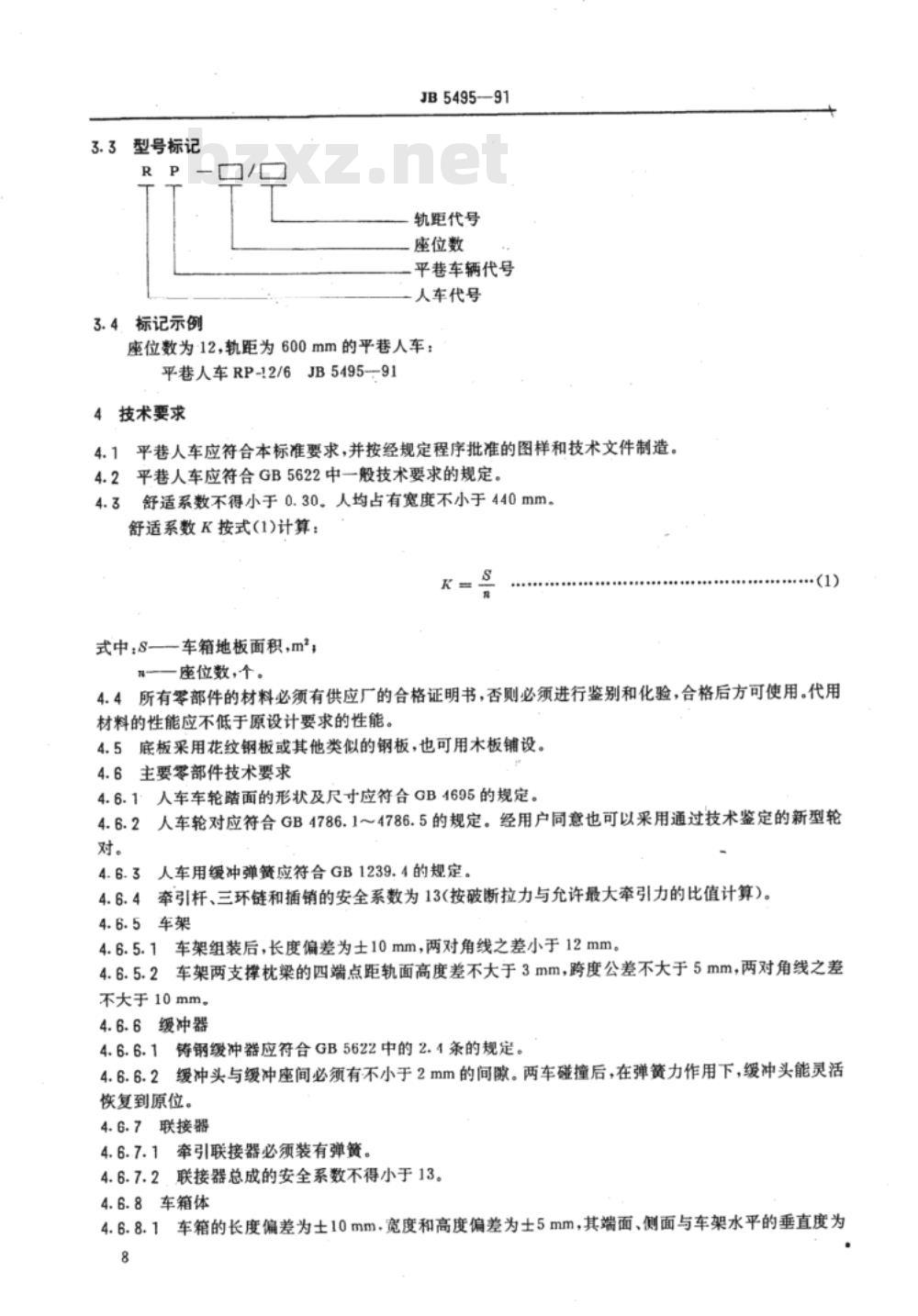

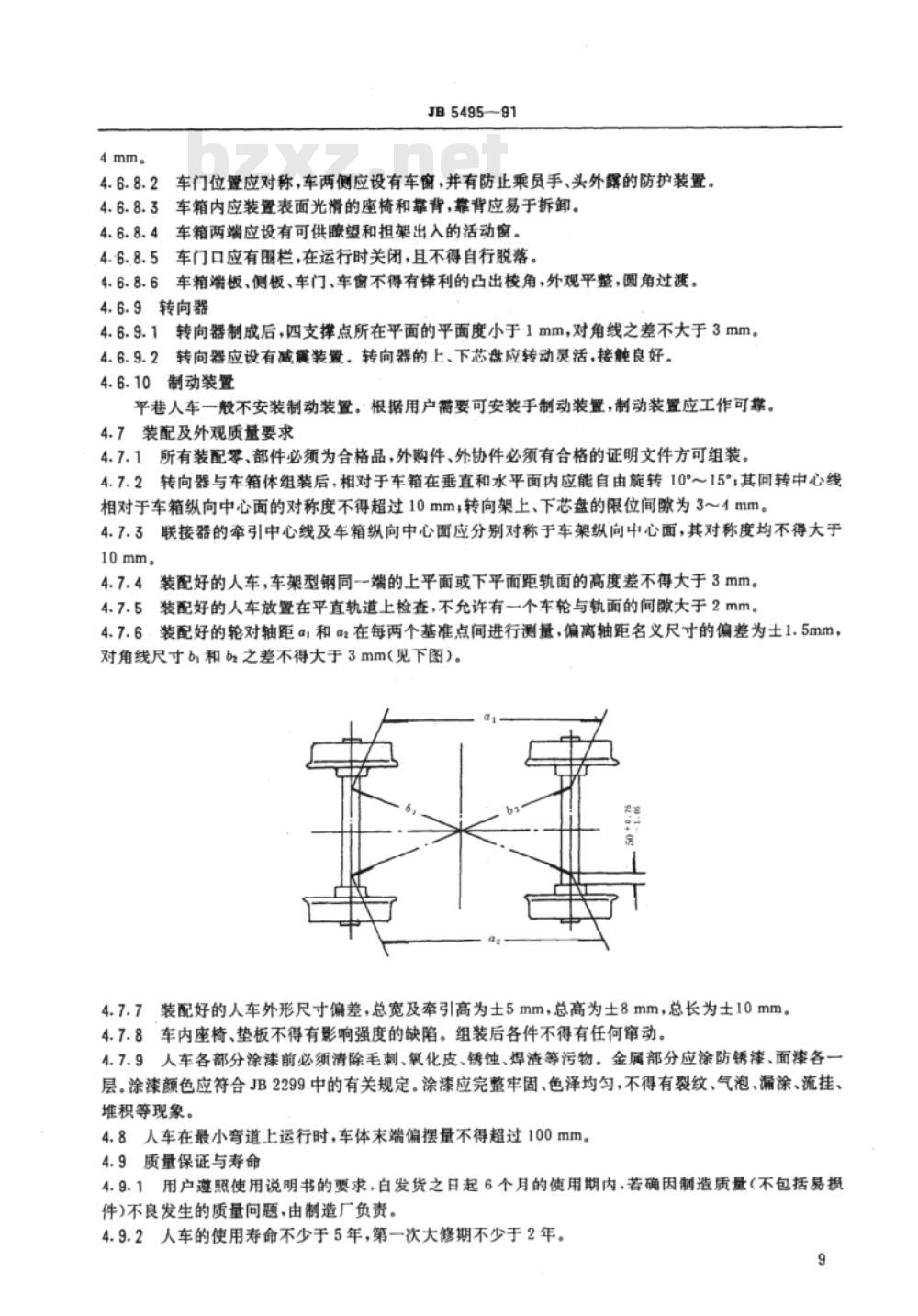

中华人民共和国机械行业标准 平巷人车 1. 范围 本标准规定了平巷人车的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于井下和地面轨道倾角小于3°，运送人员的平巷人车。 2. 规范性引用文件 本标准引用了以下标准： GB1239.4 GB4695 GB4786.1～4786.5 GB5622 JB8 JB2299 TB1335 TB1402 3. 产品分类与基本参数 3.1 产品分类 产品按结构形式分为封闭式和半封闭式，按定员分为12人和18人两种。 3.2 基本参数 矿山窄轨平巷人车的基本参数应符合下表的规定。 型号 座位数 外形尺寸(长×宽×高) mm 轨距 mm 转向架中心间距 mm 牵引高（距轨面） mm 允许最大牵引力 kN 最大运行速度 m/s 最小转弯半径 m RP-18/9 18 4300×1400×1530 900 1500 320 30 3 9 RP-18/7 12 4280×1030×1525 600 1500 320 30 3 8 3.3 型号标记 型号标记以“RP”开头，后跟座位数和轨距代号。 3.4 标记示例 例如，座位数为12，轨距为600mm的平巷人车标记为：平巷人车RP-12/6JB5495-91 4. 技术要求 4.1 平巷人车应符合本标准要求，并按经规定程序批准的图样和技术文件制造。 4.2 平巷人车应符合GB5622中一般技术要求的规定。 4.3 舒适系数不得小于0.30，人均占有宽度不小于440mm。 4.4 所有零部件的材料必须有供应厂的合格证明书，否则必须进行鉴别和化验，合格后方可使用。 4.5 底板采用花纹钢板或其他类似的钢板，也可用木板铺设。 4.6 主要零部件技术要求 4.6.1 人车车轮踏面的形状及尺寸应符合GB4695的规定。 4.6.2 人车轮应符合GB4786.1～4786.5的规定。经用户同意也可以采用通过技术鉴定的新型轮对。 4.6.3 人车用缓冲弹簧应符合GB1239.4的规定。 4.6.4 牵引杆、三环链和插销的安全系数为13。 4.6.5 车架组装后，长度偏差为±10mm，两对角线之差小于12mm。 4.6.6 缓冲器应符合GB5622中的相关规定，缓冲头能灵活恢复到原位。 4.6.7 联接器必须装有弹簧，联接器总成的安全系数不得小于13。 4.6.8 车箱体应具有一定的尺寸精度，车门位置应对称。 4.6.9 转向器应设有减震装置，且转向器的上、下芯盘应转动灵活。 4.6.10 制动装置一般不安装，用户可根据需要安装手制动装置。 4.7 装配及外观质量要求 4.7.1 所有装配零、部件必须为合格品，外购件、外协件必须有合格的证明文件方可组装。 4.7.2 转向器与车箱体组装后，相对于车箱在垂直和水平面内应能自由旋转10°～15°。
