【机械行业标准(JB)】 TGL鼓形齿式联轴器

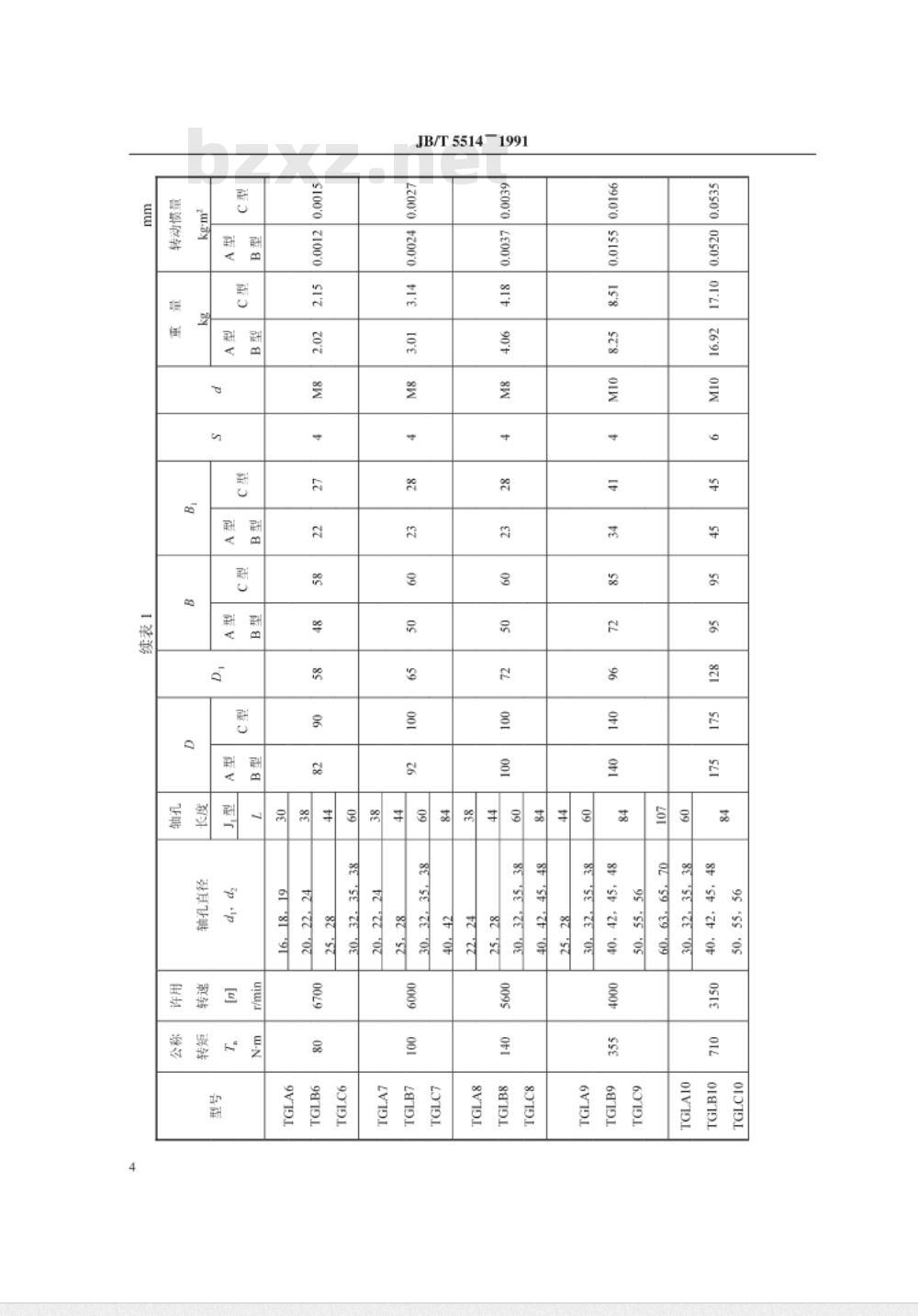

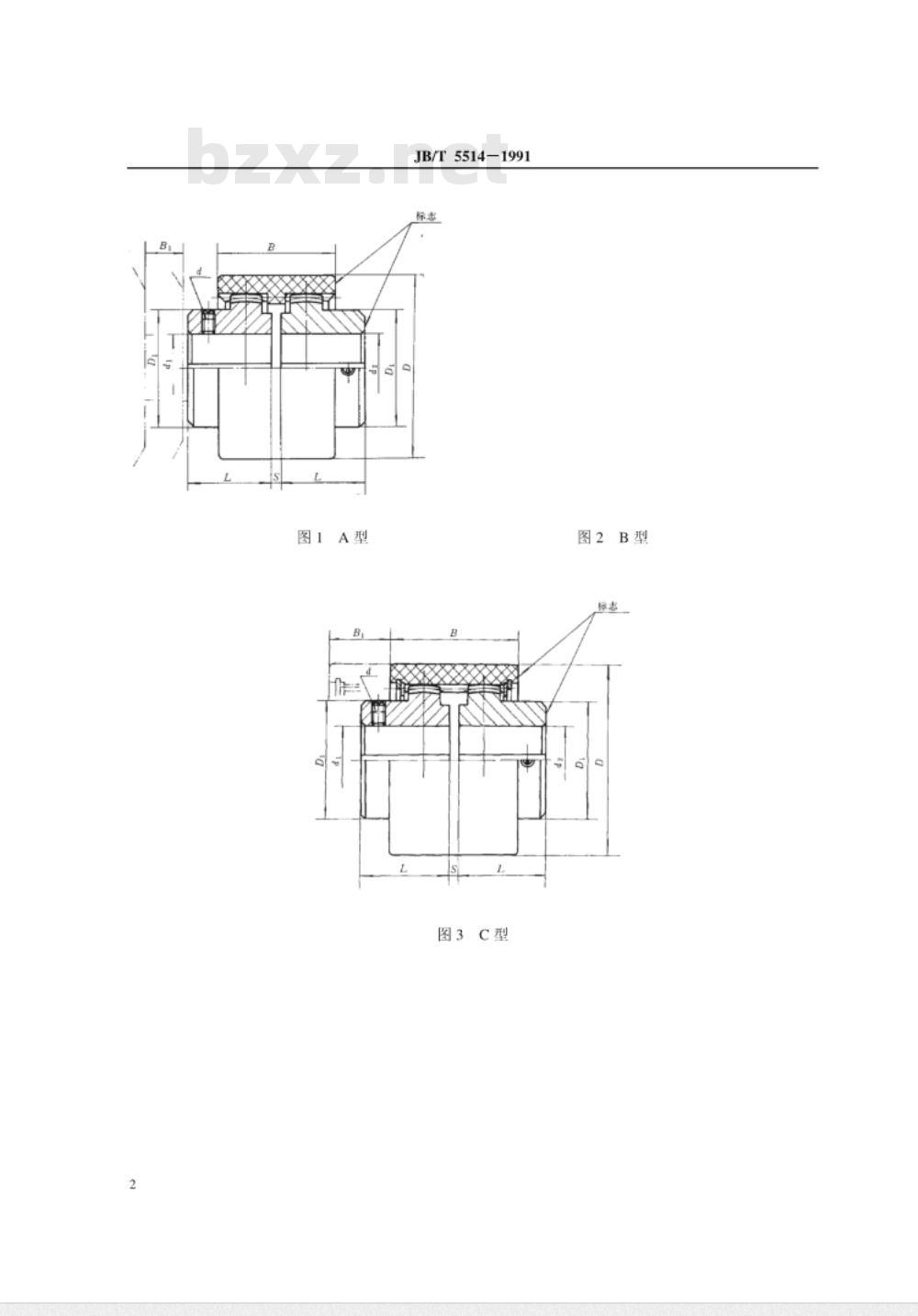

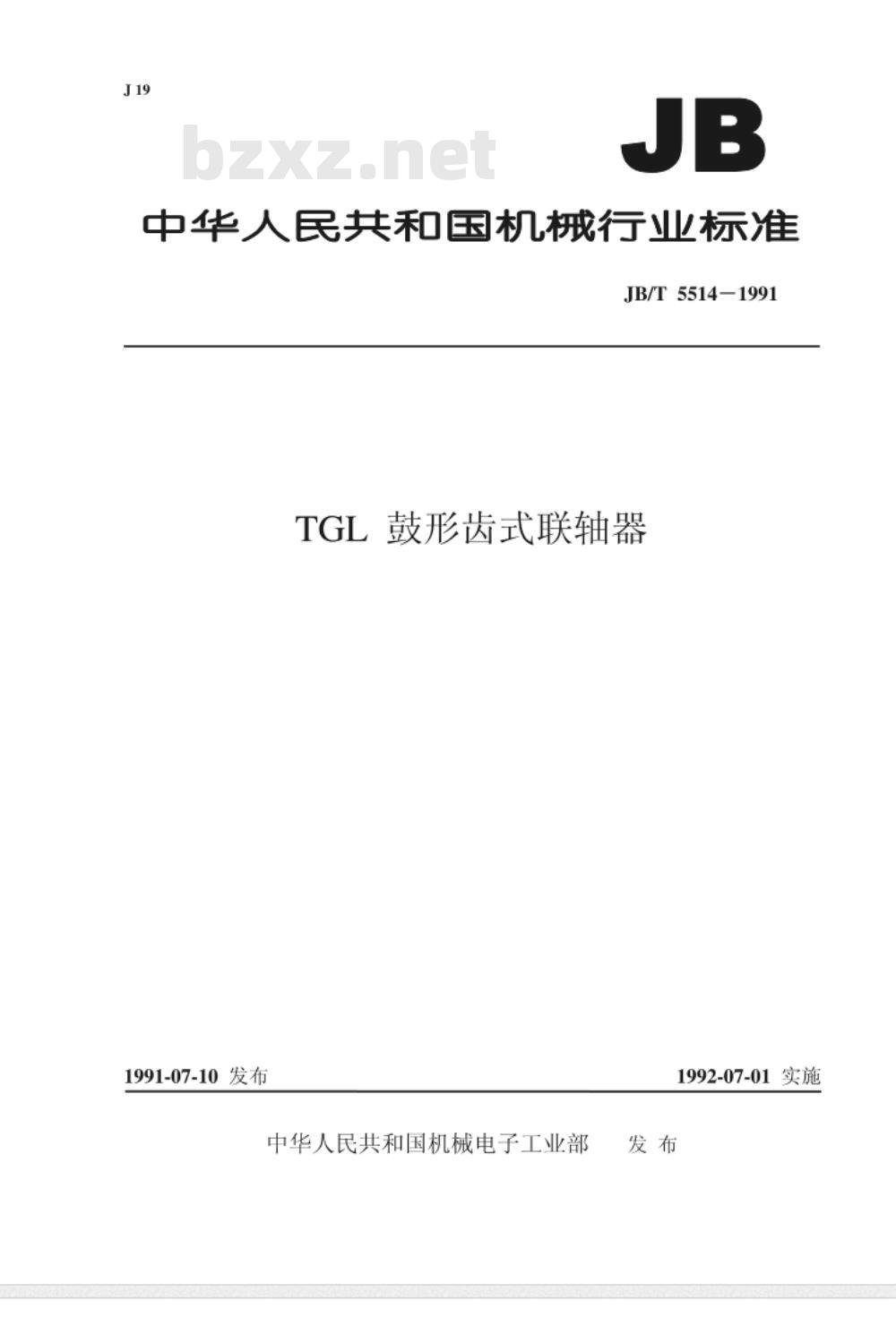

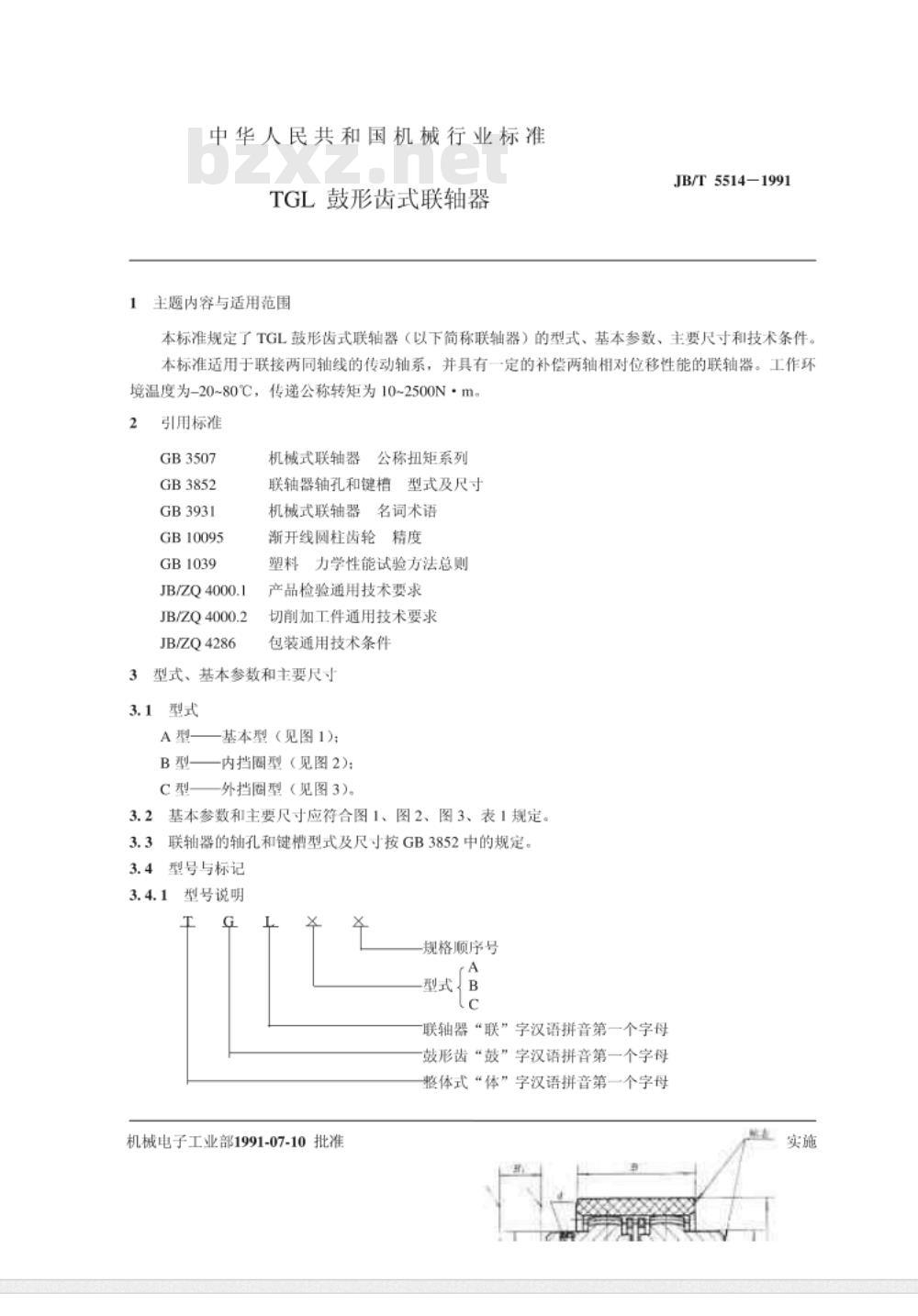

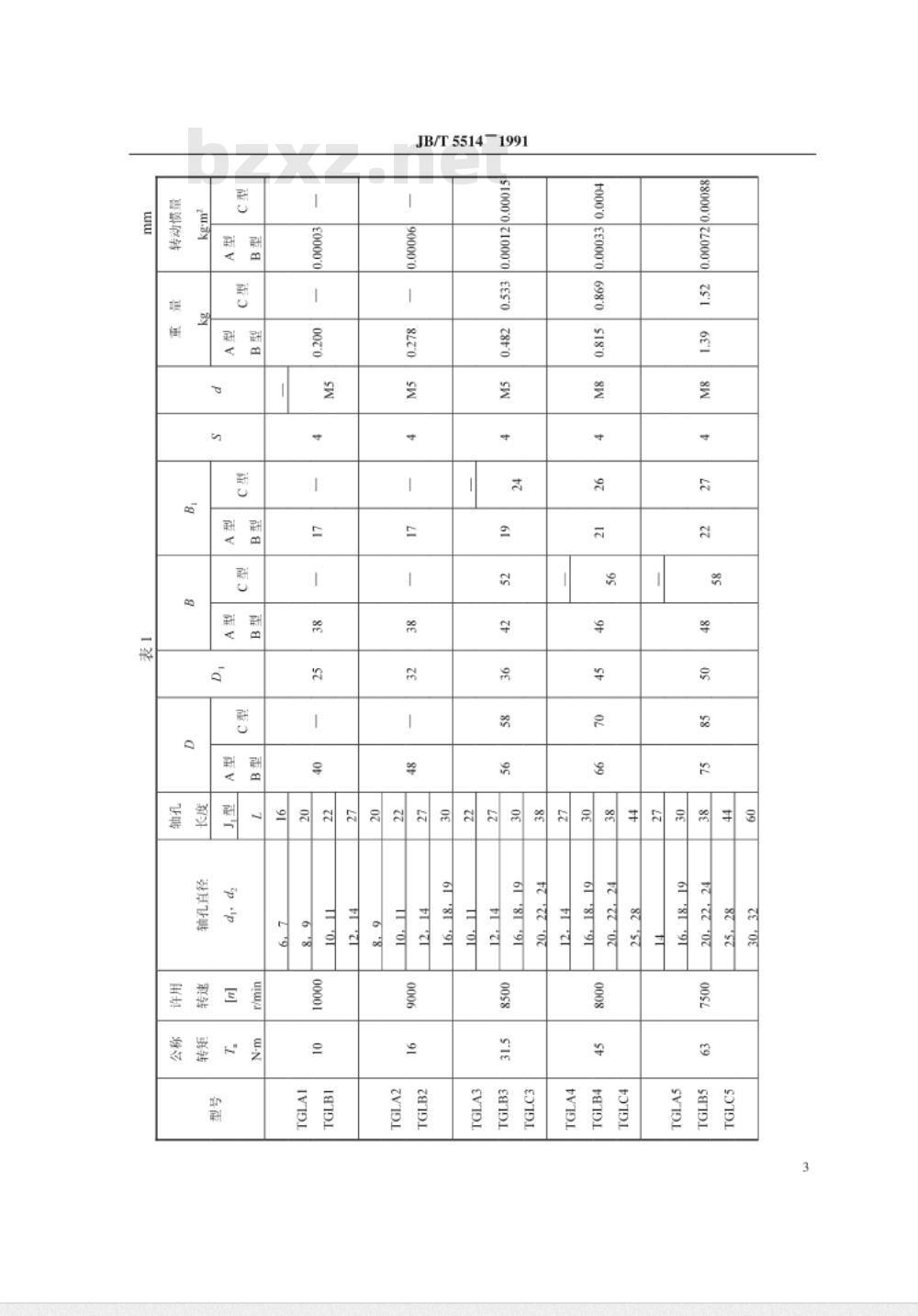

中华人民共和国机械行业标准 JB/T5514-1991 TGL鼓形齿式联轴器 发布：1991-07-10，实施：1992-07-01 1 范围 本标准规定了TGL鼓形齿式联轴器（以下简称联轴器）的型式、基本参数、主要尺寸和技术条件。该标准适用于联接两同轴线的传动轴系，并具有一定的补偿两轴相对位移性能的联轴器。工作环境温度为-20~80℃，传递公称转矩为10~2500N·m。 2 引用标准 本标准引用了以下标准： GB3507 GB3852 GB3931 GB10095 GB1039 JB/ZQ4000.1 JB/ZQ4000.2 JB/ZQ4286 3 联轴器的型式、基本参数和主要尺寸 3.1 型式 A型：基本型（见图1） B型：内挡圈型（见图2） C型：外挡圈型（见图3） 3.2 基本参数和主要尺寸应符合图1、图2、图3及表1的规定。 3.3 联轴器的轴孔和键槽型式及尺寸应符合GB3852中的规定。 3.4 型号与标记 3.4.1 型号说明： G为规格顺序号，后跟型式的字母，联轴器“联”字的汉语拼音第一个字母，鼓形齿“鼓”字的汉语拼音第一个字母，整体式“体”字的汉语拼音第一个字母。 3.5 其他要求 联轴器的具体尺寸和技术要求应遵循上述标准的规定。
