【机械行业标准(JB)】 行程开关

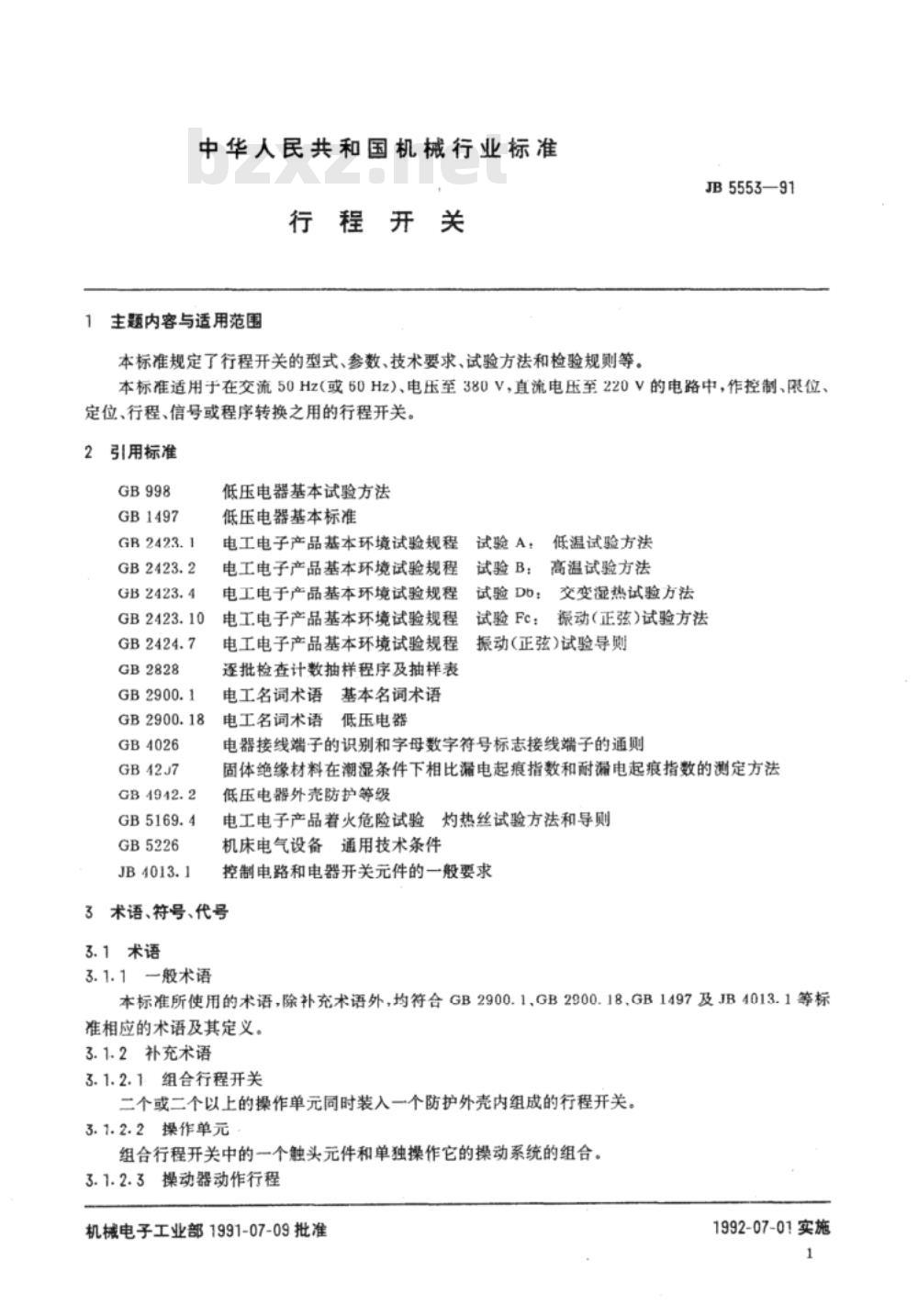

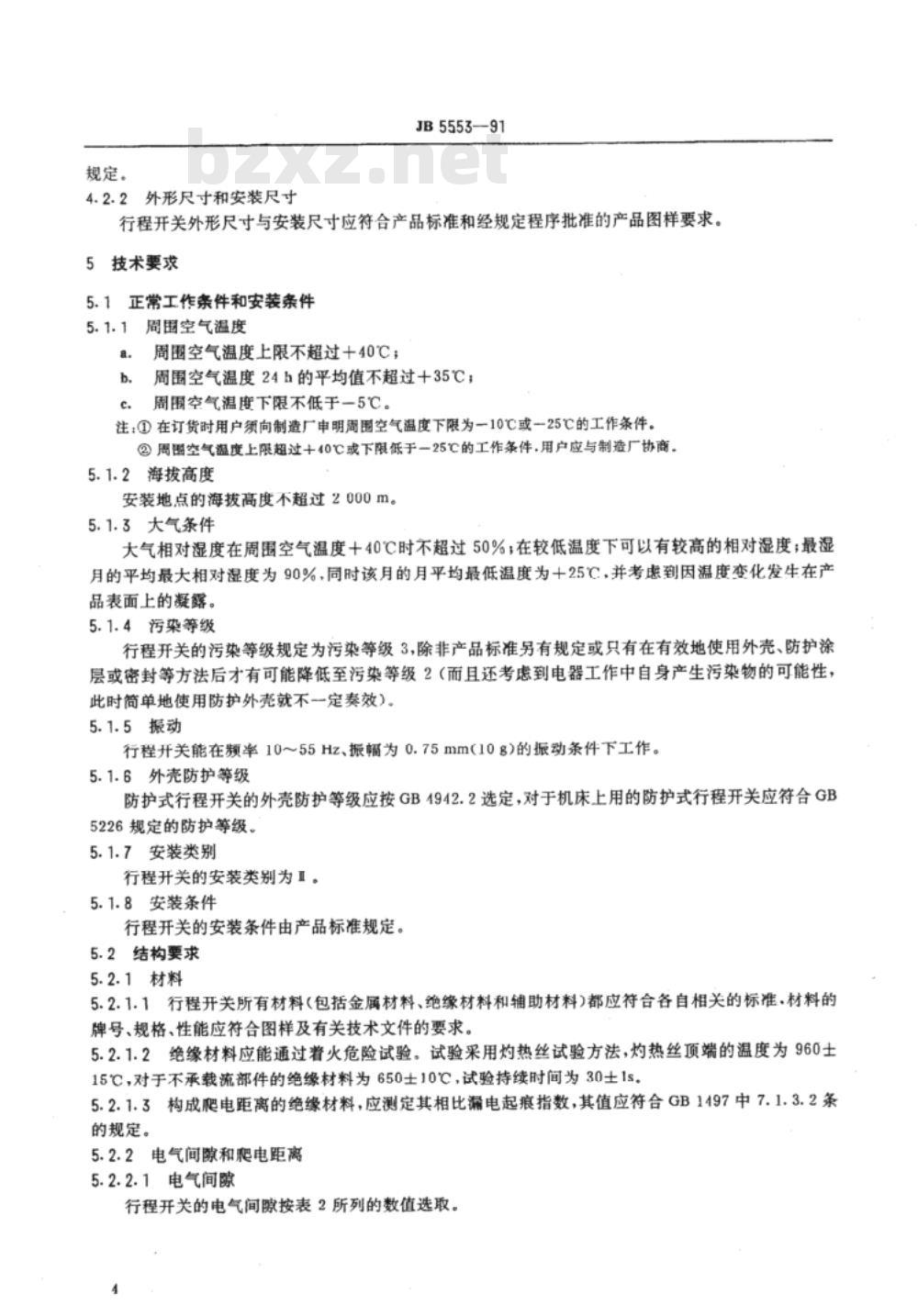

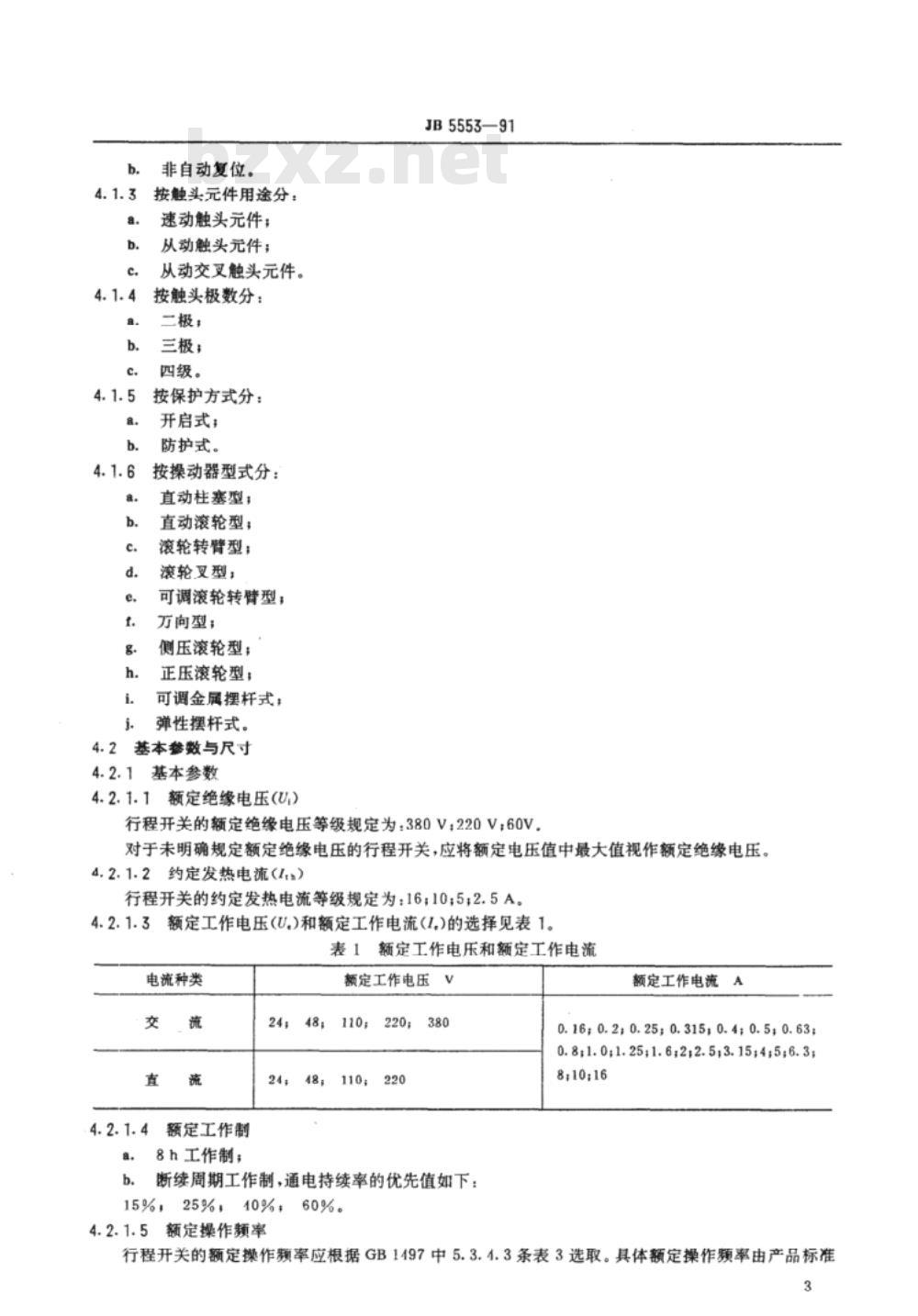

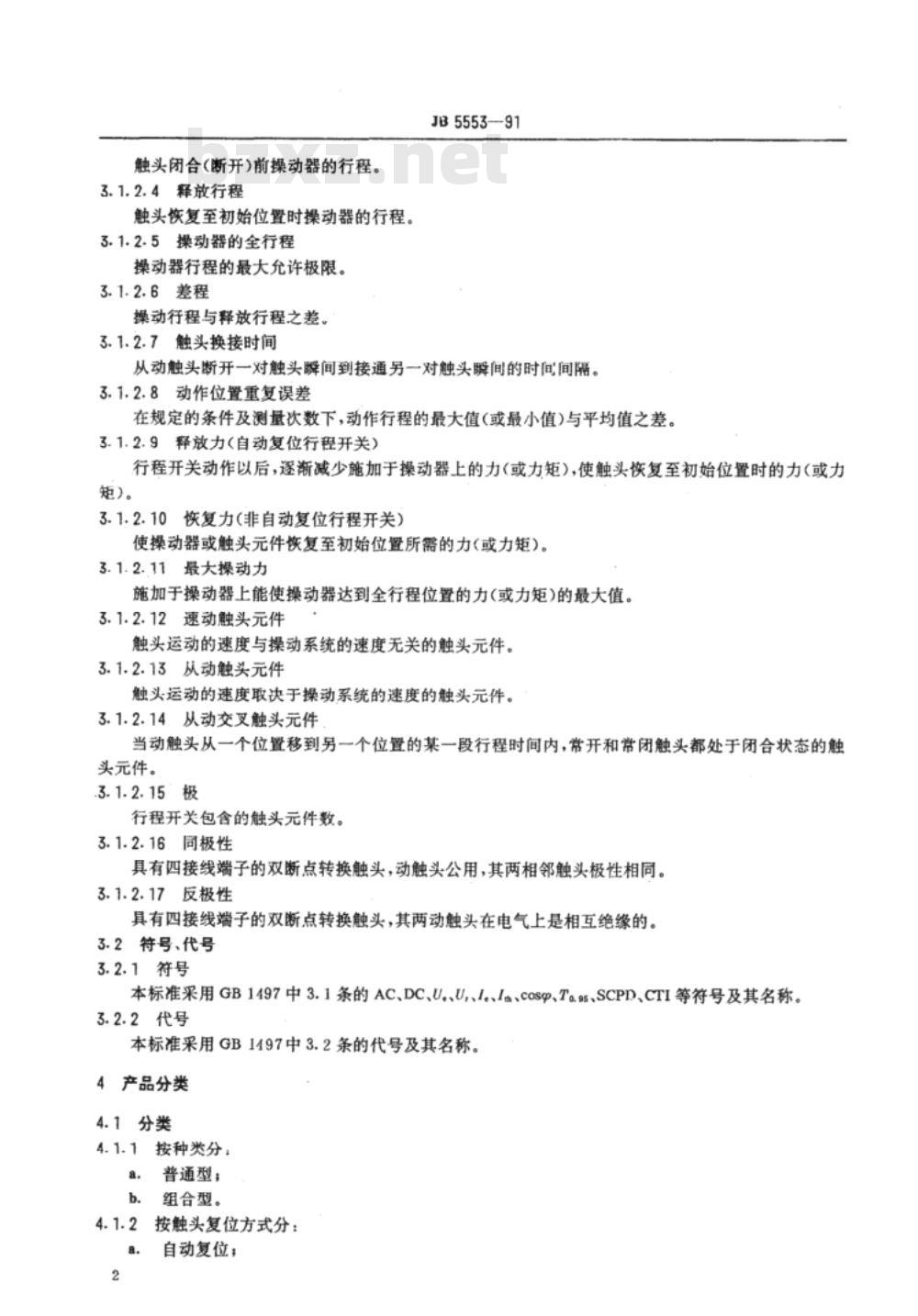

中华人民共和国机械行业标准 JB5553—91 行程开关 发布：1991-07-09，实施：1992-07-01 1 主题内容与适用范围 本标准规定了行程开关的型式、参数、技术要求、试验方法和检验规则等。JB5553—91适用于在交流50Hz（或60Hz）电压至380V，直流电压至220V的电路中，作控制、限位、定位、行程、信号或程序转换之用的行程开关。 2 引用标准 本标准引用了以下标准： GB998 低压电器基本试验方法 GB1497 低压电器基本标准 GB2423.1 电工电子产品基本环境试验规程 GB2423.2 高温试验方法 GB2423.4 交变湿热试验方法 GB2423.10 振动（正弦）试验方法 GB2900.1 电工名词术语 GB2900.18 电工名词术语补充 3 术语、符号、代号 3.1 术语 3.1.1 一般术语 本标准所使用的术语，除补充术语外，均符合GB2900.1、GB2900.18、GB1497及JB4013.1等标准相应的术语及其定义。 3.1.2 补充术语 3.1.2.1 组合行程开关：由两个或两个以上的操作单元同时装入一个防护外壳内组成的行程开关。 3.1.2.2 操作单元：组合行程开关中的一个触头元件和单独操作它的操动系统的组合。 3.1.2.3 操动器动作行程：触头闭合（断开）前操动器的行程。 3.1.2.4 释放行程：触头恢复至初始位置时操动器的行程。 3.1.2.5 操动器的全行程：操动器行程的最大允许极限。 3.1.2.6 差程：操动行程与释放行程之差。 3.1.2.7 触头换接时间：从动触头断开一对触头瞬间到接通另一对触头瞬间的时间间隔。 3.1.2.8 动作位置重复误差：在规定的条件及测量次数下，动作行程的最大值（或最小值）与平均值之差。 3.1.2.9 释放力（自动复位行程开关）：行程开关动作以后，逐渐减少施加于操动器上的力（或力矩），使触头恢复至初始位置时的力（或力矩）。 3.1.2.10 恢复力（非自动复位行程开关）：使操动器或触头元件恢复至初始位置所需的力（或力矩）。 3.1.2.11 最大操动力：施加于操动器上能使操动器达到全行程位置的力（或力矩）的最大值。 3.1.2.12 速动触头元件：触头运动的速度与操动系统的速度无关的触头元件。 3.1.2.13 从动触头元件：触头运动的速度取决于操动系统的速度的触头元件。 3.1.2.14 从动交叉触头元件：当动触头从一个位置移到另一个位置的某一段行程时间内，常开和常闭触头都处于闭合状态的触头元件。 3.1.2.15 极：行程开关包含的触头元件数。 3.1.2.16 同极性：具有四接线端子的双断点转换触头，动触头公用，其两相邻触头极性相同。 3.1.2.17 反极性：具有四接线端子的双断点转换触头，其两动触头在电气上是相互绝缘的。 3.2 符号、代号 3.2.1 符号：本标准采用GB1497中3.1条的AC、DC、U、I、CoS、Ta.95、SCPD、CTI等符号及其名称。 3.2.2 代号：本标准采用GB1497中3.2条的代号及其名称。 4 产品分类 4.1 分类 4.1.1 按种类分： - a. 普通型； - b. 组合型。 4.1.2 按触头复位方式分： - a. 自动复位； - b. 非自动复位。 4.1.3 按触头元件用途分： - a. 速动触头元件； - b. 从动触头元件； - c. 从动交叉触头元件。 4.1.4 按触头极数分： - a. 二极； - b. 三极； - c. 四极。 4.1.5 按保护方式分： - a. 开启式； - b. 防护式。 以上标准明确了行程开关的分类方法及其适用范围，确保各类行程开关符合相应的技术要求和测试标准。
