【机械行业标准(JB)】 机床控制变压器

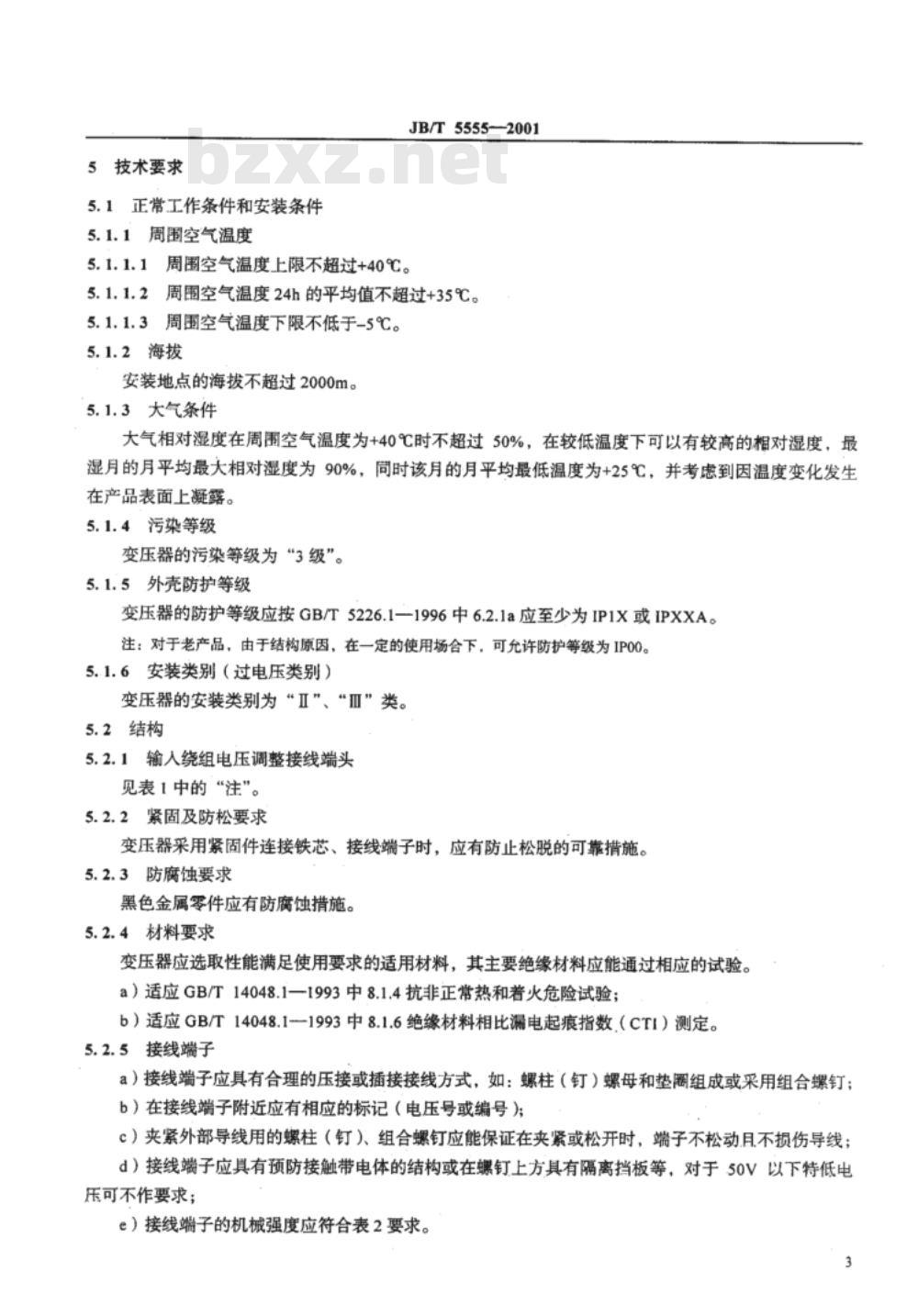

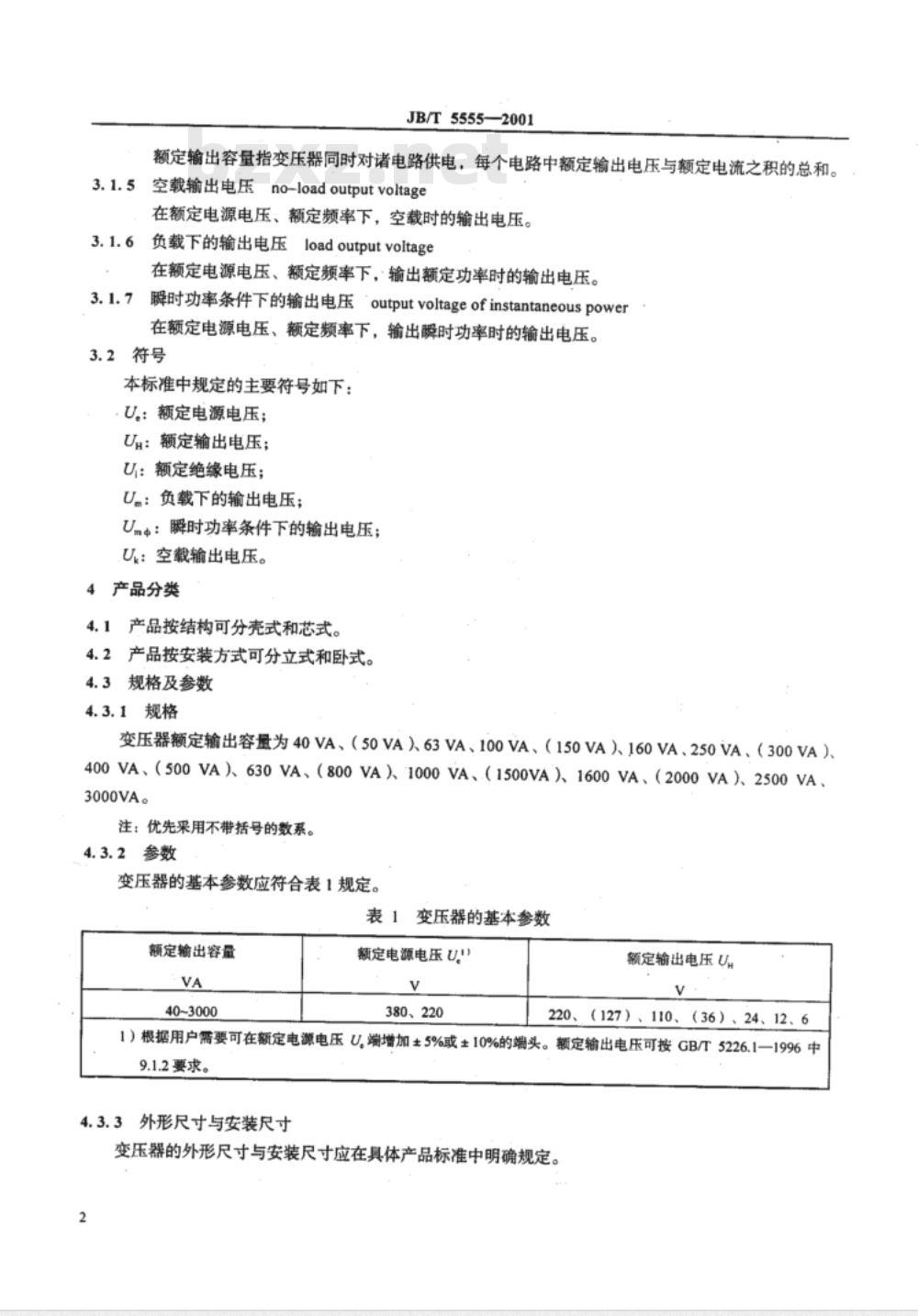

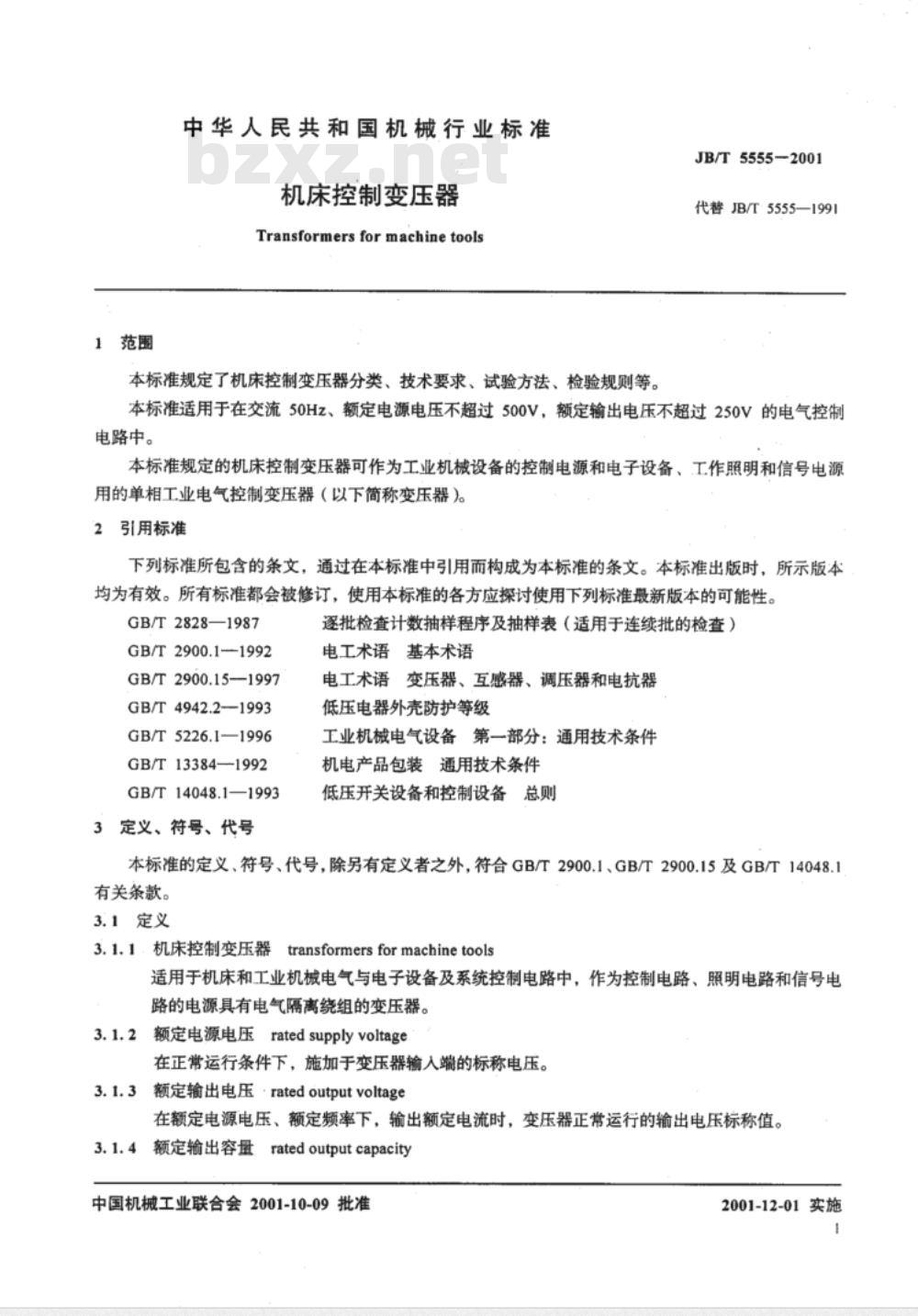

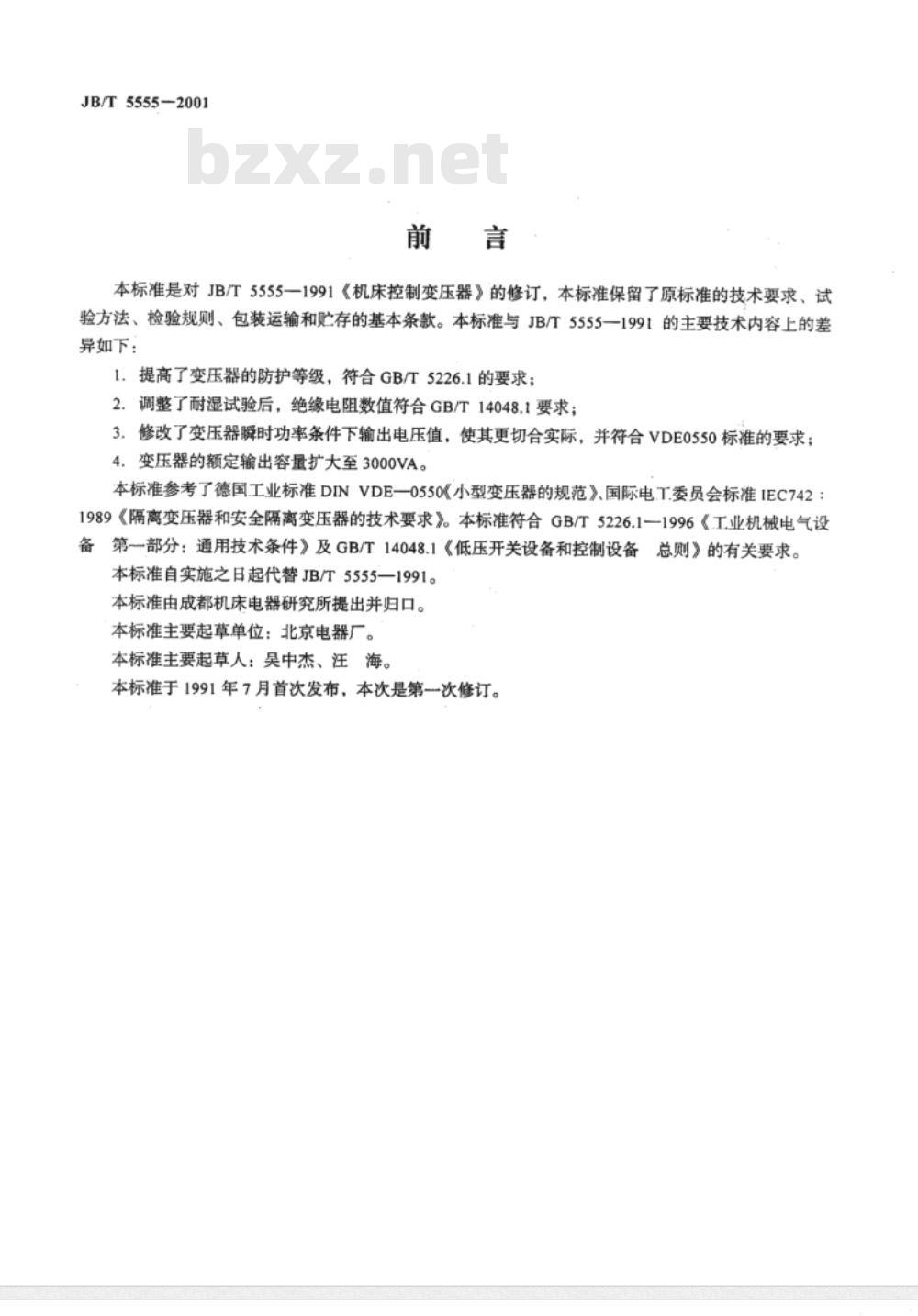

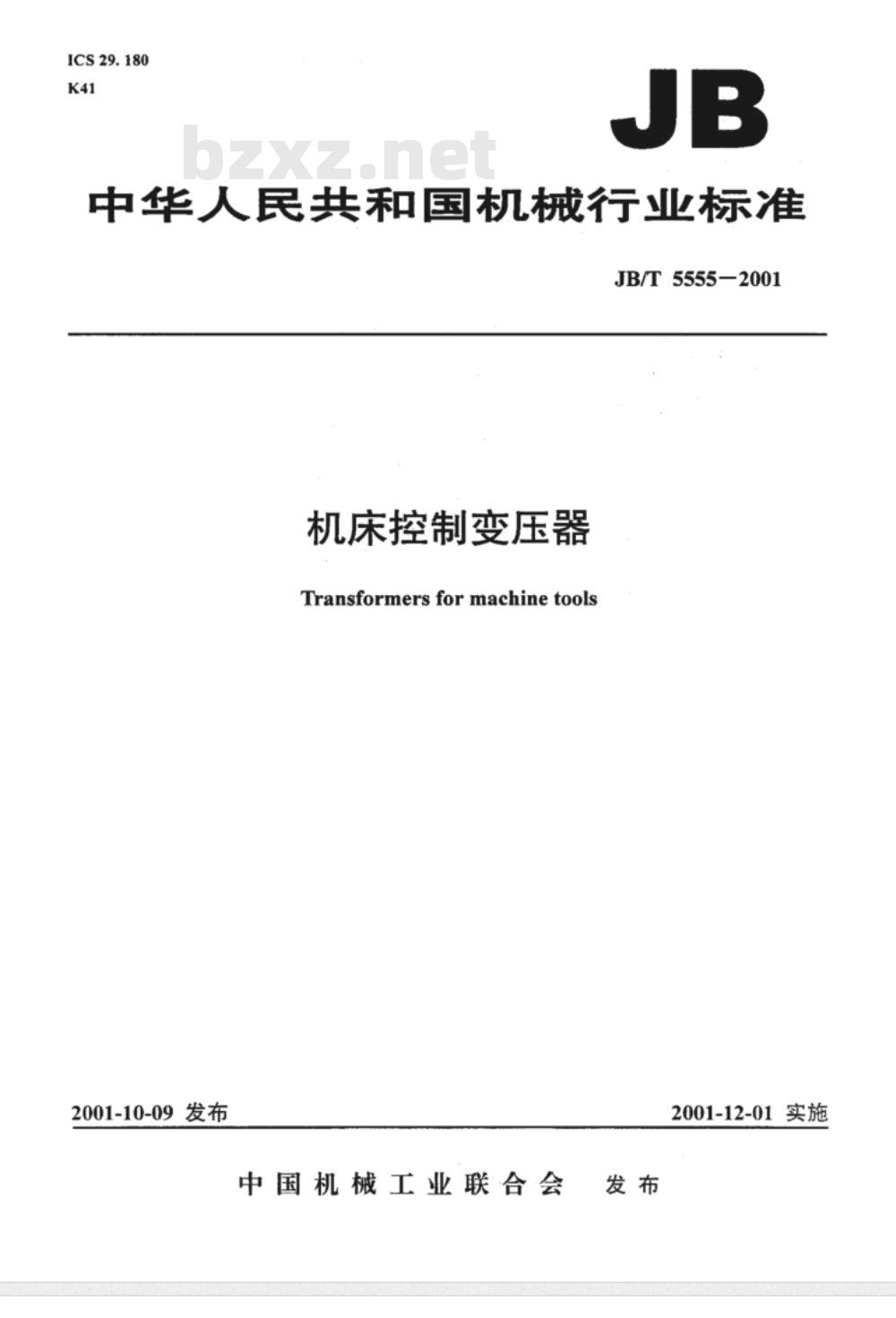

中华人民共和国机械行业标准 JB/T 5555-2001 机床控制变压器 2001-10-09发布 2001-12-01实施 本标准是对JB/T 5555-1991《机床控制变压器》的修订，保留了原标准的技术要求、试验方法、检验规则、包装运输和贮存的基本条款。与JB/T 5555-1991相比，主要变化包括： 1. 提高了变压器的防护等级，符合GB/T5226.1的要求； 2. 调整了耐湿试验后，绝缘电阻数值符合GB/T14048.1要求； 3. 修改了变压器瞬时功率条件下输出电压值，使其更切合实际，并符合VDE0550标准的要求； 4. 变压器的额定输出容量扩大至3000VA。 本标准参考了德国工业标准DIN VDE 0550《小型变压器的规范》及国际电工委员会标准IEC 742:1989《隔离变压器和安全隔离变压器的技术要求》。本标准符合GB/T5226.1-1996《工业机械电气设备第1部分：通用技术条件》及GB/T14048.1《低压开关设备和控制设备总则》的有关要求。 本标准自实施之日起代替JB/T5555-1991。 1 范围 本标准规定了机床控制变压器的分类、技术要求、试验方法、检验规则等内容。适用于在交流50Hz、额定电源电压不超过500V，额定输出电压不超过250V的电气控制电路中使用的单相工业电气控制变压器。 2 规范性引用文件 下列标准通过在本标准中引用而构成为本标准的条文。使用本标准的各方应探讨使用最新版本的相关标准。 GB/T2828-1987，GB/T2900.1-1992，GB/T2900.15-1997，GB/T4942.2-1993，GB/T5226.1-1996，GB/T13384-1992，GB/T14048.1-1993 3 定义、符号、代号 3.1 定义 3.1.1 机床控制变压器：适用于机床和工业机械电气与电子设备及系统控制电路中，作为控制电路、照明电路和信号电路的电源，具有电气隔离绕组的变压器。 3.1.2 额定电源电压：在正常运行条件下，施加于变压器输入端的标称电压。 3.1.3 额定输出电压：在额定电源电压、额定频率下，输出额定电流时，变压器正常运行的输出电压标称值。 3.1.4 额定输出容量：变压器同时对多个电路供电时，每个电路的额定电压与额定电流之积的总和。 3.1.5 空载输出电压：在额定电源电压、额定频率下，空载时的输出电压。 3.1.6 负载下的输出电压：在额定电源电压、额定频率下，输出额定功率时的输出电压。 3.1.7 瞬时功率条件下的输出电压：在额定电源电压、额定频率下，输出瞬时功率时的输出电压。 4 产品分类 4.1 按结构分类：壳式和芯式。 4.2 按安装方式分类：立式和卧式。 4.3 规格及参数 4.3.1 变压器额定输出容量为40VA、50VA、63VA等。
