【机械行业标准(JB)】 摆线针轮减速机 温升测定方法

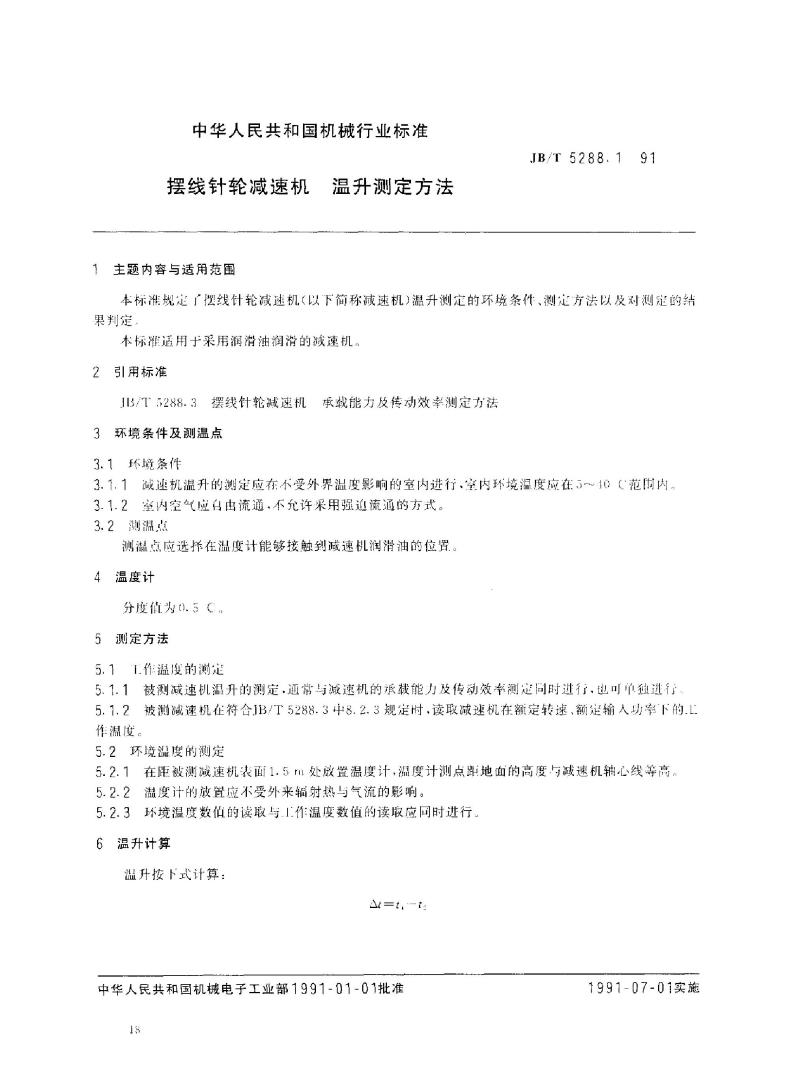

中华人民共和国机械行业标准 JB/T 5288.1-91《摆线针轮减速机》 1 主题内容与适用范围 本标准规定广摆线针轮减速机（以下简称减速机）温升测定的环境条件、测定方法以及对测定结果的判定。本标准适用于采用润滑油润滑的减速机。 2 规范性引用文件 JB/T 5288.3 摆线针轮减速机承载能力及传动效率测定方法 3 环境条件及测温点 3.1 环境条件 3.1.1 减速机温升的测定应在不受外界温度影响的室内进行，室内环境温度应在5～40℃范围内。 3.1.2 室内空气应自由流通，不允许采用强迫通风方式。 3.2 测温点 测温点应选择在温度计能够接触到减速机润滑油的位置。 4 温度计 温度计分度律为0.5℃。 5 测定方法 5.1 工作温度的测定 5.1.1 被测减速机温升的测定通常与承载能力及传动效率测定同时进行，也可单独进行。 5.1.2 被测减速机在符合JB/T 5288.3中相关规定时，读取减速机在额定转速、额定输入功率下的工作温度。 5.2 环境温度的测定 5.2.1 在距被测减速机表面1.5 m处放置温度计，湿度计测点高度与减速机轴心线等高。 5.2.2 温度计和湿度计的放置应不受外来辐射热和气流影响。 5.2.3 环境温度数值的读取应与工作温度数值的读取同时进行。 6 温升计算 减速机温升按下式计算： Δt = 测得工作温度 - 环境温度 7 测试结果判定 温升测试结果应符合国家标准《摆线针轮减速机》的规定。 中华人民共和国机械电子工业部 1991-01-01批准 1991-07-01实施
