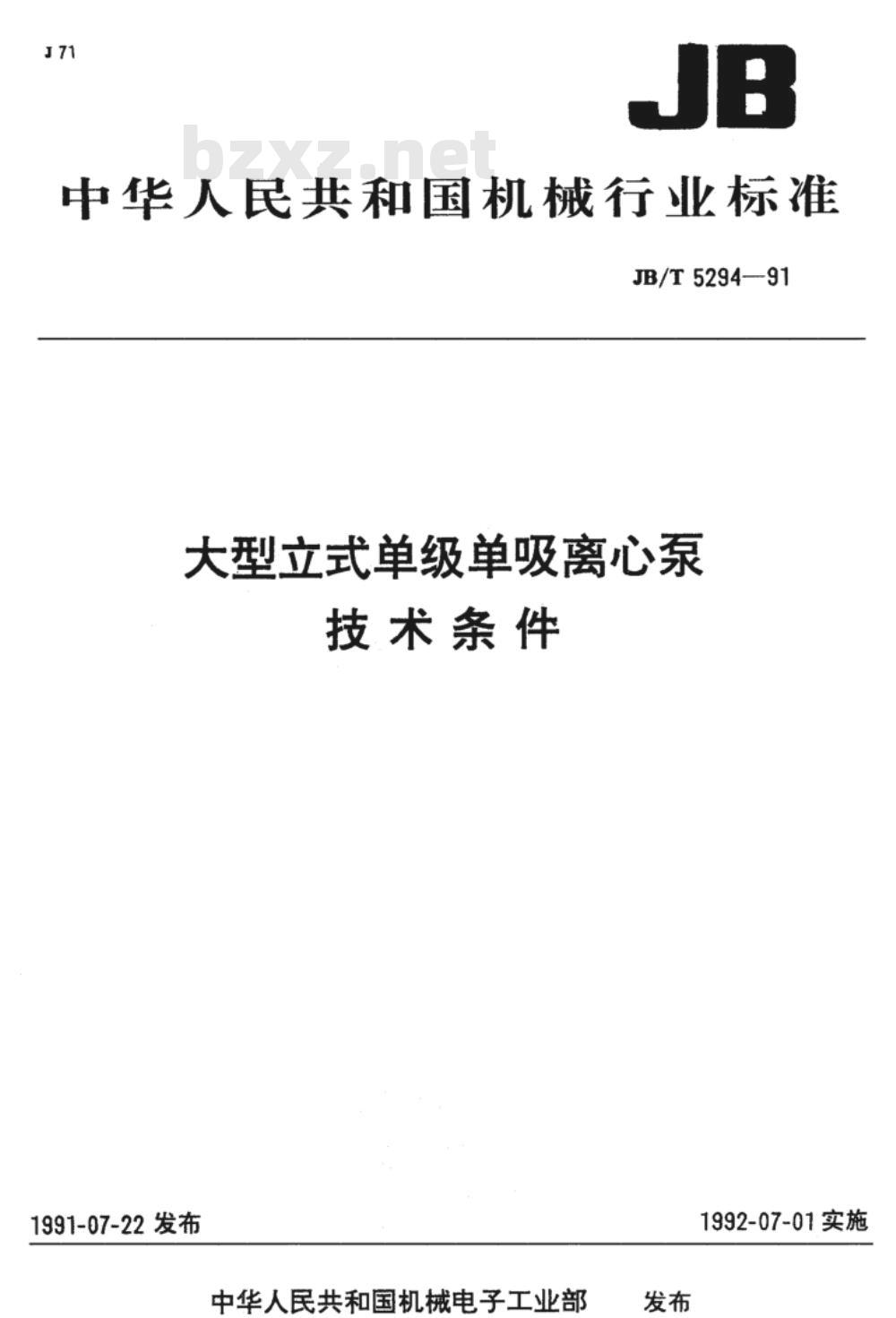

中华人民共和国机械行业标准
JB/T5294-91
大型立式单级单吸离心泵技术条件
发布：1991-07-22
实施：1992-07-01
主管部门：中华人民共和国机械电子工业部

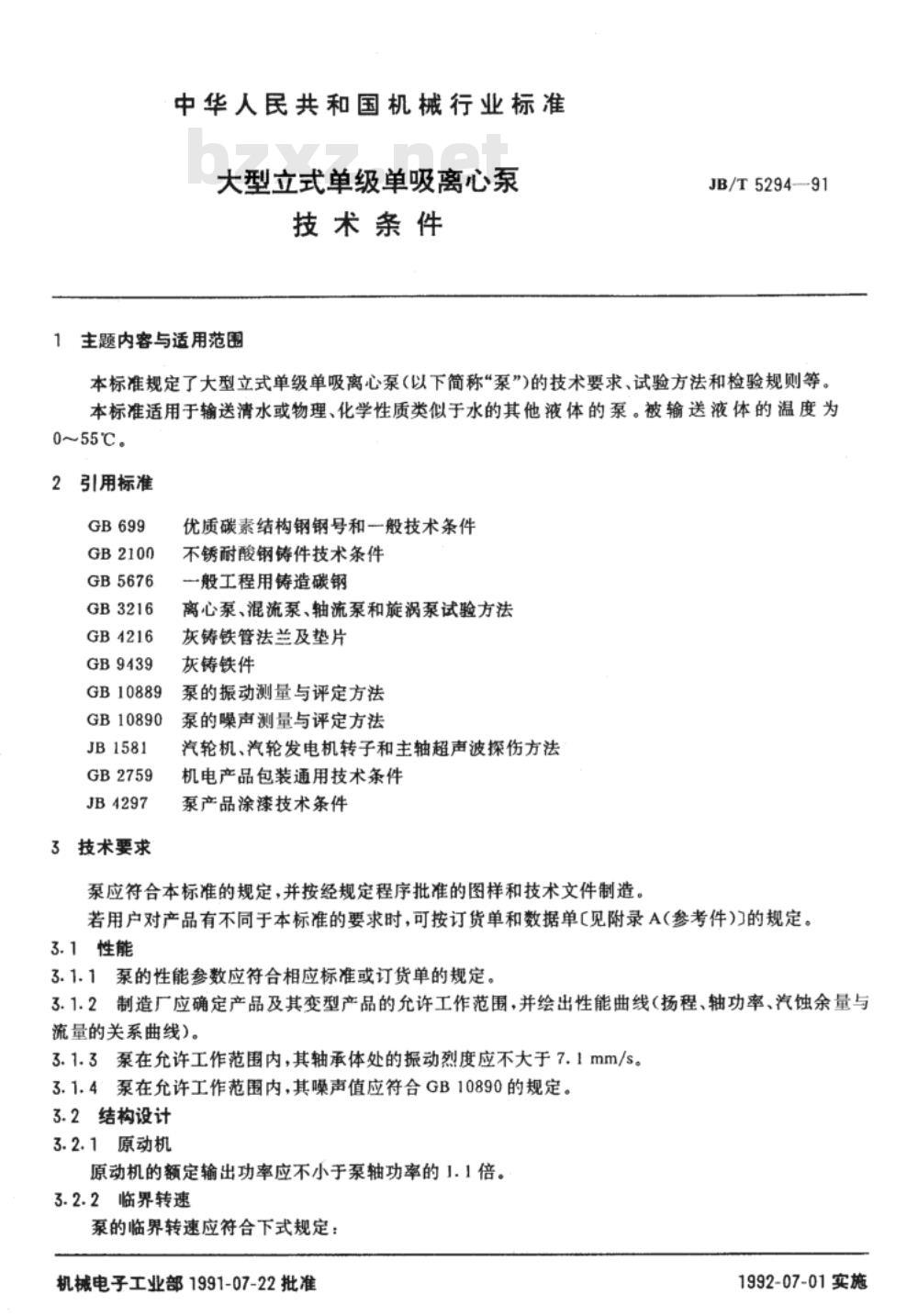

1 主题内容与适用范围
本标准规定了大型立式单级单吸离心泵（以下简称“泵”）的技术要求、试验方法和检验规则等，适用于输送清水或物理、化学性质类似水的其他液体。被输送液体温度范围为0~55℃。

2 引用标准
GB699, GB2100, GB5676, GB3216, GB4216, GB9439, GB10889, GB10890, JB1581, GB2759, JB4297
bzxZ.net
3 技术要求
泵应符合本标准规定，并按经批准的图样和技术文件制造。用户对产品有特殊要求时，可按订货单和数据单执行。

3.1 性能
3.1.1 泵的性能参数应符合相应标准或订货单规定。
3.1.2 制造厂应确定产品及其变型产品的允许工作范围，并绘制性能曲线（扬程、轴功率、汽蚀余量与流量关系）。
3.1.3 在允许工作范围内，轴承体振动烈度不大于7.1mm/s。
3.1.4 噪声值应符合GB10890规定。

3.2 结构设计
3.2.1 原动机额定输出功率应不小于泵轴功率的1.1倍。

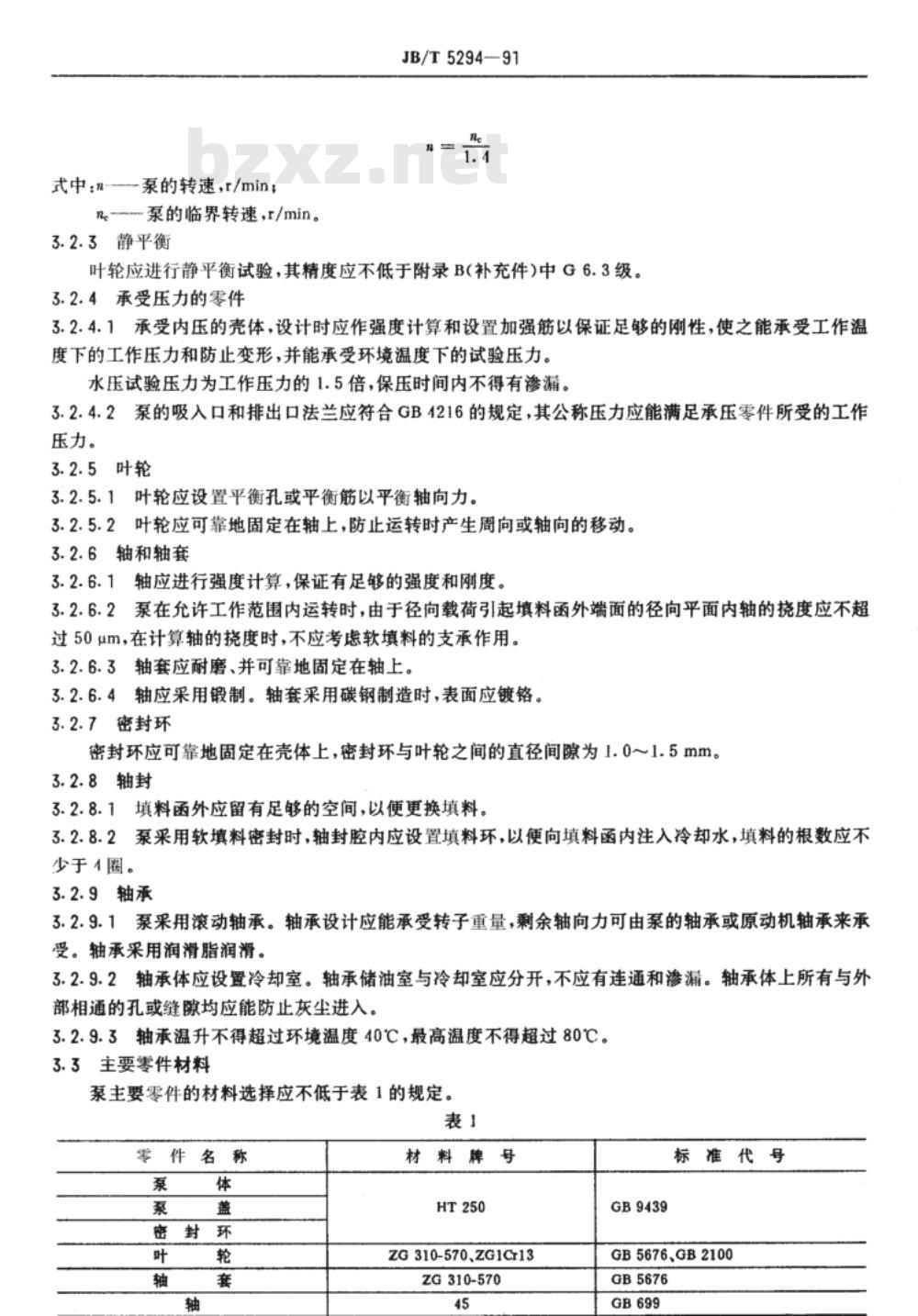

3.2.2 临界转速应符合公式规定。
3.2.3 叶轮应进行静平衡试验，精度不低于附录B中G6.3级。
3.2.4 承受压力零件
3.2.4.1 内压壳体设计应保证足够刚性，并能承受工作温度下工作压力及环境温度下试验压力，水压试验压力为工作压力的1.5倍，保压时间内不得渗漏。
3.2.4.2 吸排出口法兰应符合GB4216，公称压力满足承压零件工作压力要求。
3.2.5 叶轮
3.2.5.1 应设置平衡孔或平衡筋以平衡轴向力。
3.2.5.2 叶轮应可靠固定在轴上，防止运转时轴向或周向移动。
3.2.6 轴和轴套
3.2.6.1 轴应进行强度计算，保证足够强度和刚度。
3.2.6.2 允许工作范围内运转时，由径向载荷引起的轴挠度不超过50μm，计算轴挠度不考虑软填料支承作用。
3.2.6.3 轴套应耐磨并可靠固定在轴上。
3.2.6.4 轴采用锻制，轴套采用碳钢制造时表面应镀铬。
3.2.7 密封环应可靠固定在壳体上，叶轮与密封环直径间隙为1.0～1.5mm。
3.2.8 轴封
3.2.8.1 填料函外应留足空间便于更换填料。
3.2.8.2 采用软填料密封时，应设置填料环以注入冷却水，填料根数不少于1圈。
3.2.9 轴承
3.2.9.1 采用滚动轴承，设计能承受转子重量，剩余轴向力由泵或原动机轴承承受，采用润滑脂润滑。
3.2.9.2 轴承体应设置冷却室，储油室与冷却室分开，防止连通和渗漏，外部孔缝防止灰尘进入。
3.2.9.3 轴承温升不得超过环境温度40℃，最高温度不超过80℃。

3.3 主要零件材料
主要零件材料应符合表1规定。
表1 零件材料
泵体：HT250，泵盖：ZG 310-570、ZG1Cr13，密封环：ZG 310-570，叶轮：45号钢，轴：GB9439
材料标准代号：泵体与泵盖GB5676、GB2100，叶轮GB5676，轴GB699

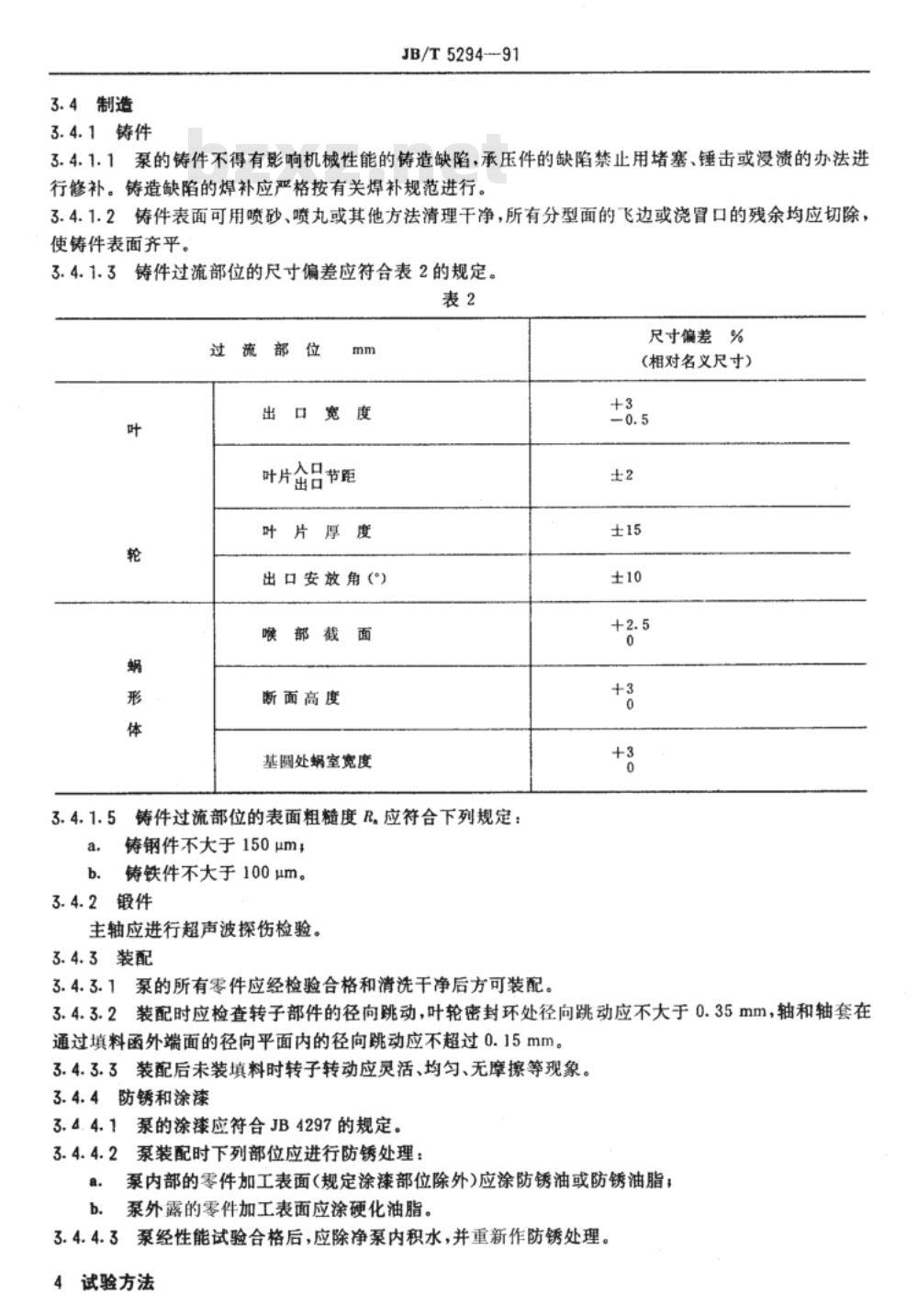

3.4 制造
3.4.1 铸件
3.4.1.1 铸件不得有影响机械性能的缺陷，承压件缺陷禁止堵塞、锤击或浸渍修补，焊补应按相关规范执行。
3.4.1.2 铸件表面可采用喷砂、喷丸等清理方法，分型面飞边或浇口残余应切除，使表面齐平。

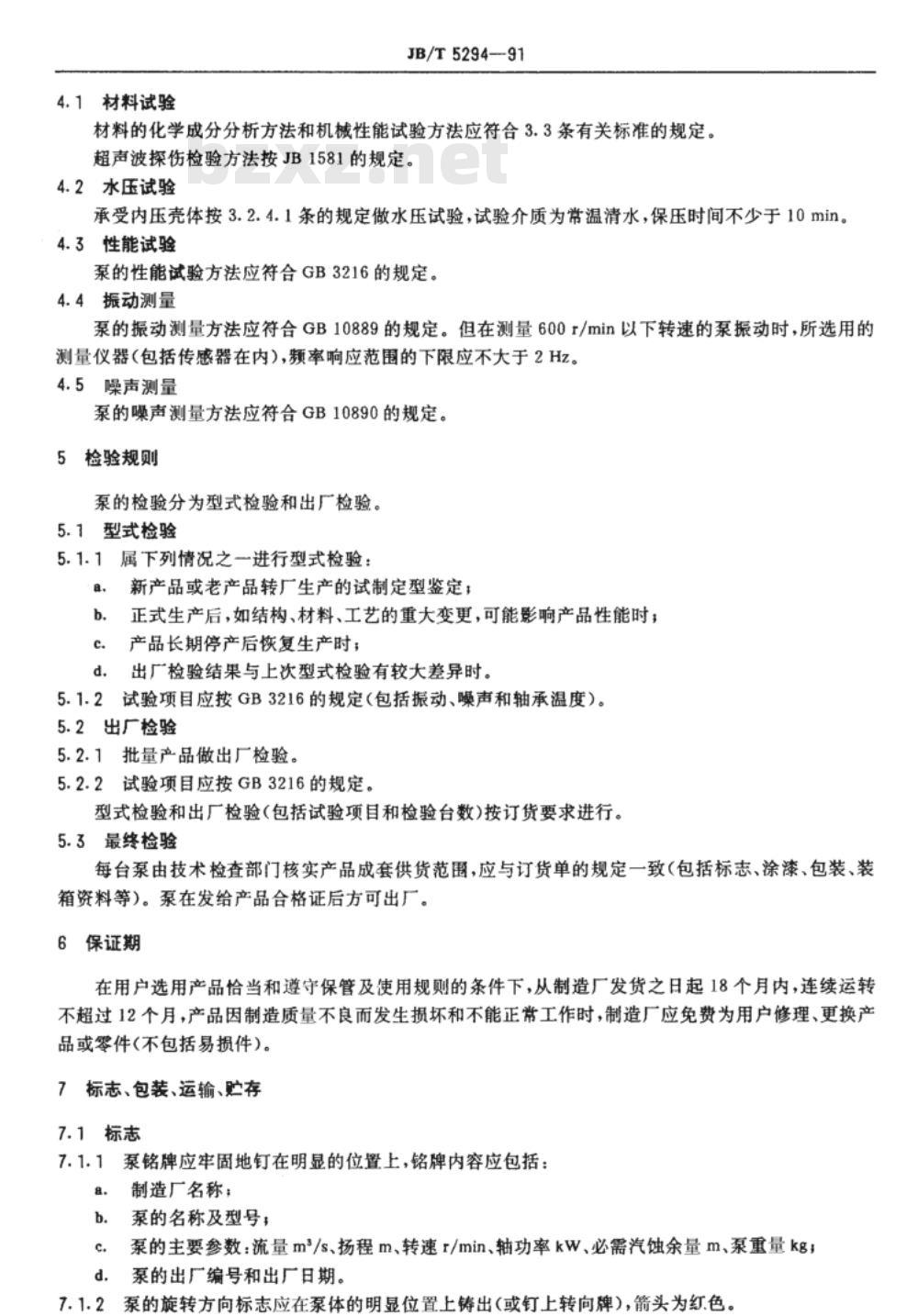

3.4.1.3 铸件过流部位尺寸偏差应符合标准规定。
