【机械行业标准(JB)】 碟式胶乳分离机

中华人民共和国机械行业标准
JB/T 5287.3-1991
碟式胶乳分离机
1991-07-22发布
1992-07-01实方
碟式胶乳分离机
1主题内容与适用范围
JB/T5287.3-1991
本标准规定了碟式人工排渣型胶乳分离机的型式和基本参数、技术要求及性能试验方法。本标准适用于以氨保存离心法浓缩天然胶乳的碟式胶乳分离机（以下简称分离机）。2
引用标准
GB1497
GB7781
GB8289
GB8290
GB8299
GB10897
GB10898
3术语
低压电器基本标准
分离机型号编制方法
天然浓缩胶乳氨保存离心胶乳的规格天然浓缩胶乳取样
天然浓缩胶乳干胶含量的测定
碟式分离机技术条件
碟式分离机试验方法
热带中小型电机
3.1额定处理能力
单位时间内，分离机在额定工况下天然胶乳的通过量。3.2额定工况
分离机在额定转速下，天然胶乳中干胶含量不低于30%（国内胶乳为不低于25%）时，浓缩胶乳中干胶含量不低于GB8289规定，干胶得率达到设计规定要求时的运行工况。3.3干胶得率
浓缩胶乳中获得的干胶量与进入分离机的天然胶乳中干胶总含量之比，亦称转鼓分离效率。4
型式和基本参数
4.1型式和结构
分离机的型式和结构应符合GB7781及图1的规定。机械电子工业部1991-07-22批准1992-07-01实施
4.2基本参数
JB/T5287.3-1991

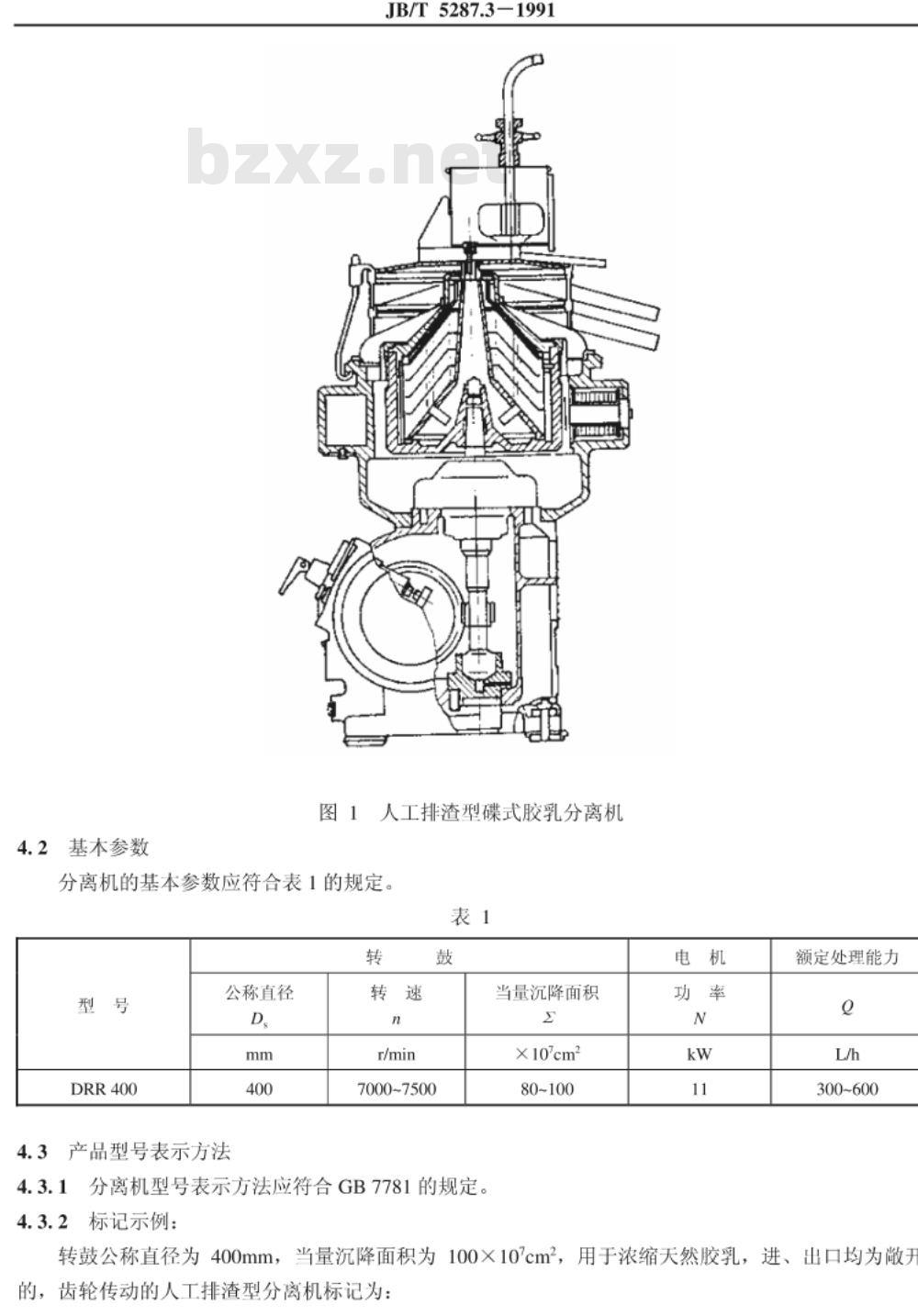

图1人工排渣型碟式胶乳分离机
分离机的基本参数应符合表1的规定。表1
DRR400
公称直径
4.3产品型号表示方法
当量沉降面积
X10°cm2
7000~7500
4.3.1分离机型号表示方法应符合GB7781的规定4.3.2标记示例：
80~100
额定处理能力
300~600
转鼓公称直径为400mm，当量沉降面积为100×10°cm2，用于浓缩天然胶乳，进、出口均为敞于的，齿轮传动的人工排渣型分离机标记为：5技术要求
JB/T5287.3-1991
5.1分离机的设计和制造应符合本标准，并按经规定程序批准的图样和技术文件制造。5.2分离机应能适应如下环境条件：5.2.1使用环境为湿热带工作条件，即：a.工作环境温度年最高为40℃：b.工作环境相对湿度最湿月平均最大相对湿度不大于95%（25℃时）；c.工作环境有凝露和霉菌；
d。工作环境有氨。
5.2.2浓缩天然胶乳时温度为室温。5.3使用性能要求
5.3.1分离机有关使用性能的通用要求应符合GB10897中3.3条规定。5.3.2分离机处理能力和分离效果应符合以下规定：5.3.2.1分离机在额定工况下浓缩天然胶乳时，当天然胶乳中干胶含量不低于30%（国内胶乳为不低于25%）时，浓缩胶乳干胶含量应不低于60%。5.3.2.2分离机在额定工况下浓缩天然胶乳时，当天然胶乳中干胶含量不低于30%时，干胶得率应不低于88%；当干胶含量不低于25%时，干胶得率应不低于84%。5.3.2.3分离机在额定工况下处理能力应符合表1规定。5.3.3分离机启动后到达额定转速的时间应不大于10min。5.3.4分离机应装有磁力制动装置，在全速下使用磁力制动到达转鼓最后停止转动的时间应不大于4min。
5.4安全、卫生和环境保护要求
5.4.1分离机有关安全、卫生和环境保护的通用要求应符合GB10897中3.4条规定。5.4.2分离机使用磁力制动时，转鼓与立轴锥面结合的相对位置应不发生位移。5.4.3分离机配套电动机和电器控制箱应满足规定环境条件下的使用要求，并符合GB1497和JB833的有关规定。
5.5外观质量要求
分离机外观质量要求应符合GB10897中3.5条规定。5.6材料要求
分离机采用的材料应符合GB10897中3.6条规定。5.7制造工艺要求
分离机制造工艺要求应符合GB10897中3.7条规定，6试验方法
6.1分离机的机械性能通用试验方法应符合GB10898中第7章规定。6.2分离性能试验方法
6.2.1分离机在额定工况下运行时，以天然胶乳进行试验，并测定：a.分离效果；
b.额定处理能力。
JB/T5287.3-1991
6.2.2分离机分离效果试样的取样应符合以下规定：6.2.2.1浓缩天然胶乳时分离效果样品的取样应在分离机运行时的进、出口管道外进行：在连续运行期间取样三次，具体时间为：
a.开机进料后10min时第一次取样；b.开机后1h第二次取样：
c.停机前10min时第三次取样。
6.2.2.2取样时的机械操作及试样的制备应符合GB8290的有关规定。6.2.3分离机在额定工况下试样的测试应符合以下规定：6.2.3.1浓缩胶乳、胶清及天然胶乳中干胶含量的测定方法应符合GB8299的规定。6.2.3.2分离机的干胶得率应按下式计算：式中：一一干胶得率，%；
C一浓缩胶乳中干胶含量，%；
F一天然胶乳中干胶含量，%：
S一一胶清中于胶含量，%。
C(F - S) ×100%
F(C-S)
6.2.4以容积法或称重法测定分离机的额定处理能力，测量时间应不少于5min，取三次测量数据的算术平均值。
检验规则
分离机的性能通用检验规则应符合GB10897中第4章规定。7.13
7.2分离性能检验规则
7.2.1分离机的分离性能试验应在橡胶工（农）场进行，试验工况应符合本标准3.2条规定。7.2.2分离机在额定工况下分离效果和处理能力应符合本标准5.3.2条规定。8标志、包装、运输、存
分离机的标志、包装、运输、贮存应符合GB10897中第5章规定。试验场所
干胶含量
调节管
调节螺丝
附加说明：
试验日期
JB/T5287.3-1991
附录A
胶乳分离机分离性能试验结果记录表（参考件）
试验人员
分离性能项目Www.bzxZ.net
取样时处理能力
浓缩胶乳中总固体量
浓缩胶乳中干胶含量
胶清中干胶含量
干胶得率
本标准由全国分离机械标准化技术委员会提出并归口。本标准由国营南京绿洲机器厂负责起草。本标准主要起草人包国利、邱维林、包凤五。单位
取样人员
试样1
试样2
测定人员
试样3
平均值
