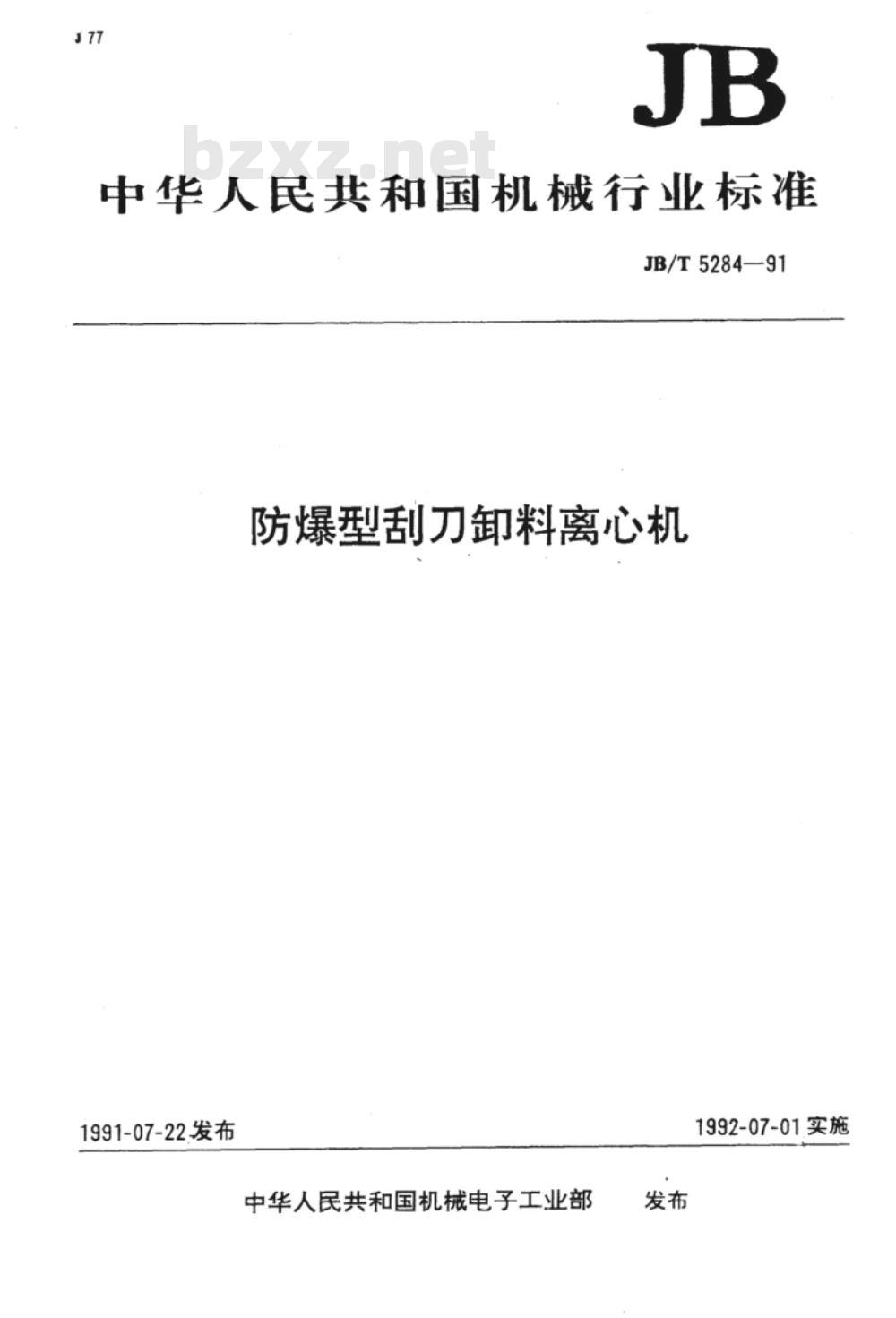

中华人民共和国机械行业标准
JB/T528491
防爆型刮刀卸料离心机
1991-07-22发布
中华人民共和国机械电子工业部发布
1992-07-01实施

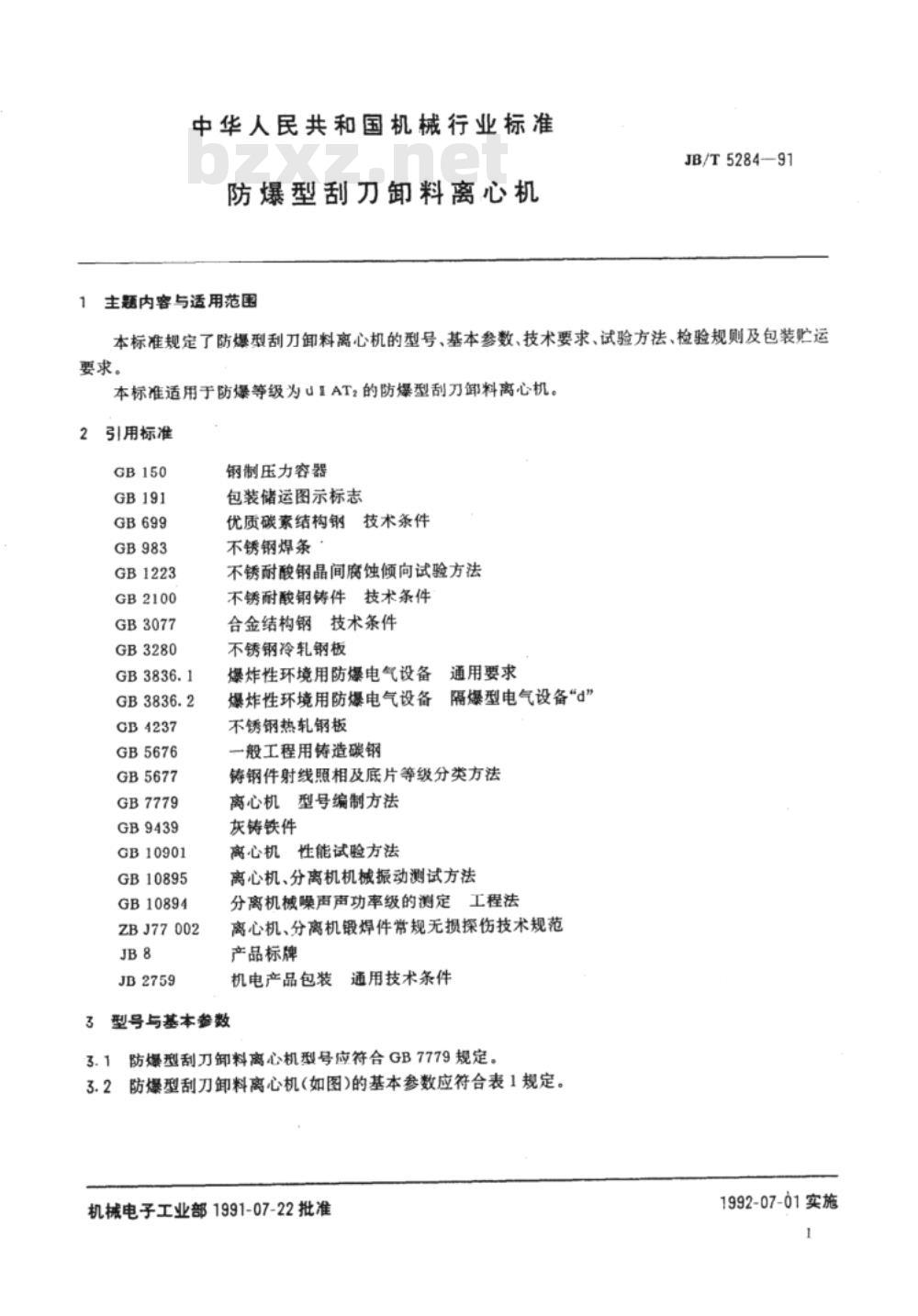

中华人民共和国机械行业标准
防爆型刮刀卸料离心机
主题内容与适用范围
JB/T5284—91bzxz.net
本标准规定了防爆型刮刀卸料离心机的型号、基本参数、技术要求、试验方法、检验规则及包装贮运要求。
本标准适用于防爆等级为u1AT2的防爆型刮刀料离心机。2引用标准
GB1223
GB2100
GB3077
GB3280
GB4237
GB5676
GB5677
GB7779
GB9439
GB10901
GB10895
GB10894
ZBJ77002
JB2759
钢制压力容器
包装储运图示标志
优质碳素结构钢技术条件
不锈钢焊条
不锈耐酸钢晶间腐蚀倾向试验方法不锈耐酸钢铸件技术条件
合金结构钢技术条件
不锈钢冷轧钢板
爆炸性环境用防爆电气设备通用要求隔爆型电气设备“d”
爆炸性环境用防爆电气设备
不锈钢热轧钢板
一般工程用铸造碳钢
铸钢件射线照相及底片等级分类方法离心机型号编制方法
灰铸铁件
心机性能试验方法
离心机、分离机机械振动测试方法分离机械噪声声功率级的测定工程法离心机、分离机锻焊件常规无损探伤技术规范产品标牌
表通用技术条件
机电产品包装
型号与基本参数

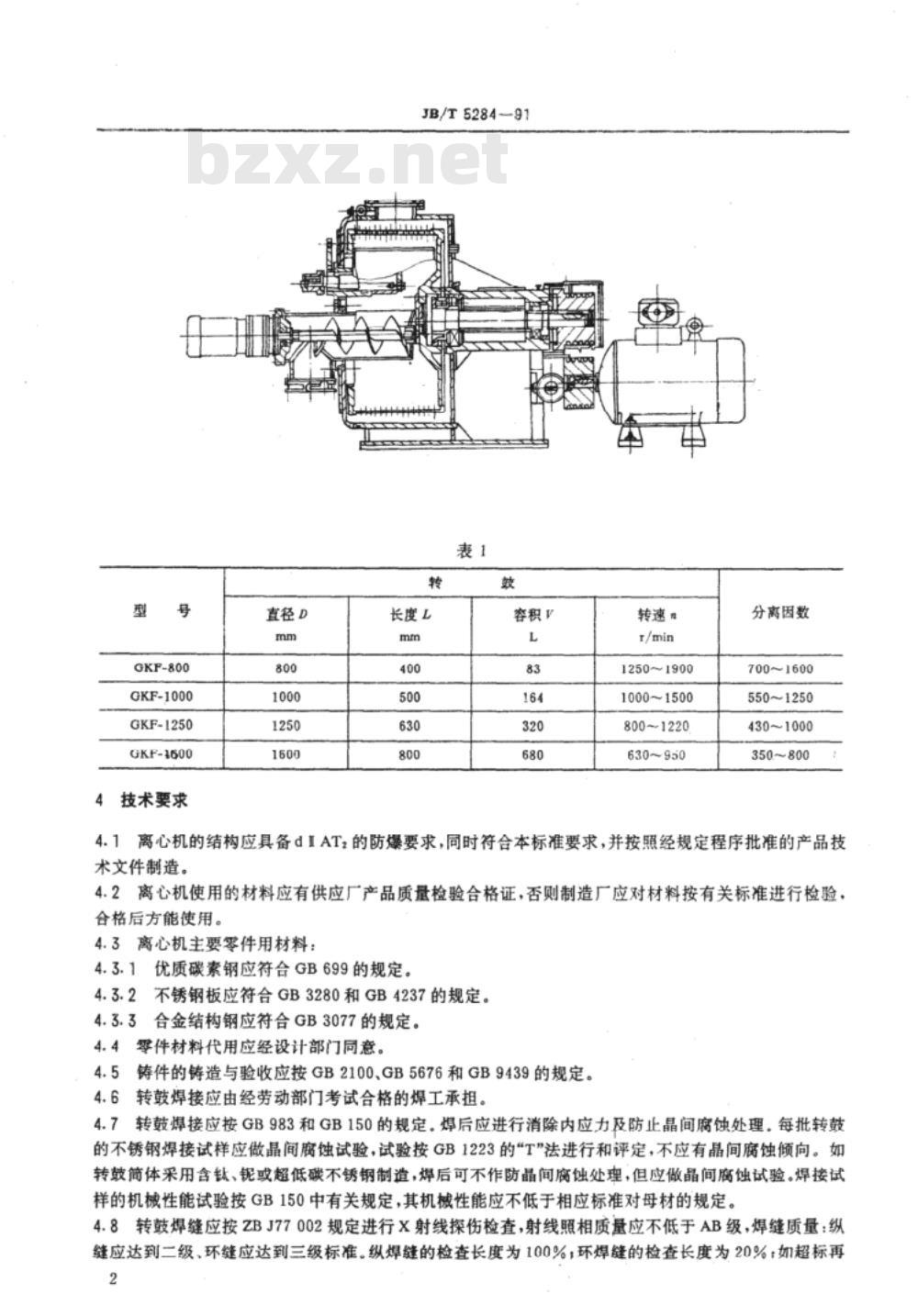

3.1防爆型刮刀卸料离心机型号应符合GB7779规定。3.2防爆型刮刀卸料离心机(如图)的基本参数应符合表1规定。机械电子工业部1991-07-22批准1992-07-01实施
GKF-800
GKF-1000
GKF-1250
GKF-1500
技术要求
直径D
JB/T528491
长度L
容积V
转速#
12501900
1000~1500
800~1220
630~950
分离因数
700~1600
550~1250
430~1000
350800
4.1离心机的结构应具备d1AT2的防爆要求，同时符合本标准要求，并按照经规定程序批准的产品技术文件制造。
4.2离心机使用的材料应有供应厂产品质量检验合格证，否则制造厂应对材料按有关标准进行检验，合格后方能使用。
4.3离心机主要零件用材料：
4.3.1优质碳素钢应符合GB699的规定。4.3.2不锈钢板应符合GB3280和GB4237的规定。4.3.3合金结构钢应符合GB3077的规定。4.4零件材料代用应经设计部门同意。4.5铸件的铸造与验收应按GB2100、GB5676和GB9439的规定。4.6转鼓焊接应由经劳动部门考试合格的焊工承担。4.7转鼓焊接应按GB983和GB150的规定。焊后应进行消除内应力及防止晶间腐蚀处理。每批转鼓的不锈钢焊接试样应做晶间腐蚀试验，试验按GB1223的“T”法进行和评定，不应有晶间腐蚀倾向。如转鼓简体采用含钛、锯或超低碳不锈钢制造，焊后可不作防晶间腐蚀处理，但应做晶间腐蚀试验。焊接试样的机械性能试验按GB150中有关规定，其机械性能应不低于相应标准对母材的规定。4.8转鼓焊缝应按ZBJ77002规定进行X射线探伤检查，射线照相质量应不低于AB级，焊缝质量：纵缝应达到二级、环缝应达到三级标准。纵焊缝的检查长度为100%，环焊缝的检查长度为20%：如超标再2
JB/T5284-91

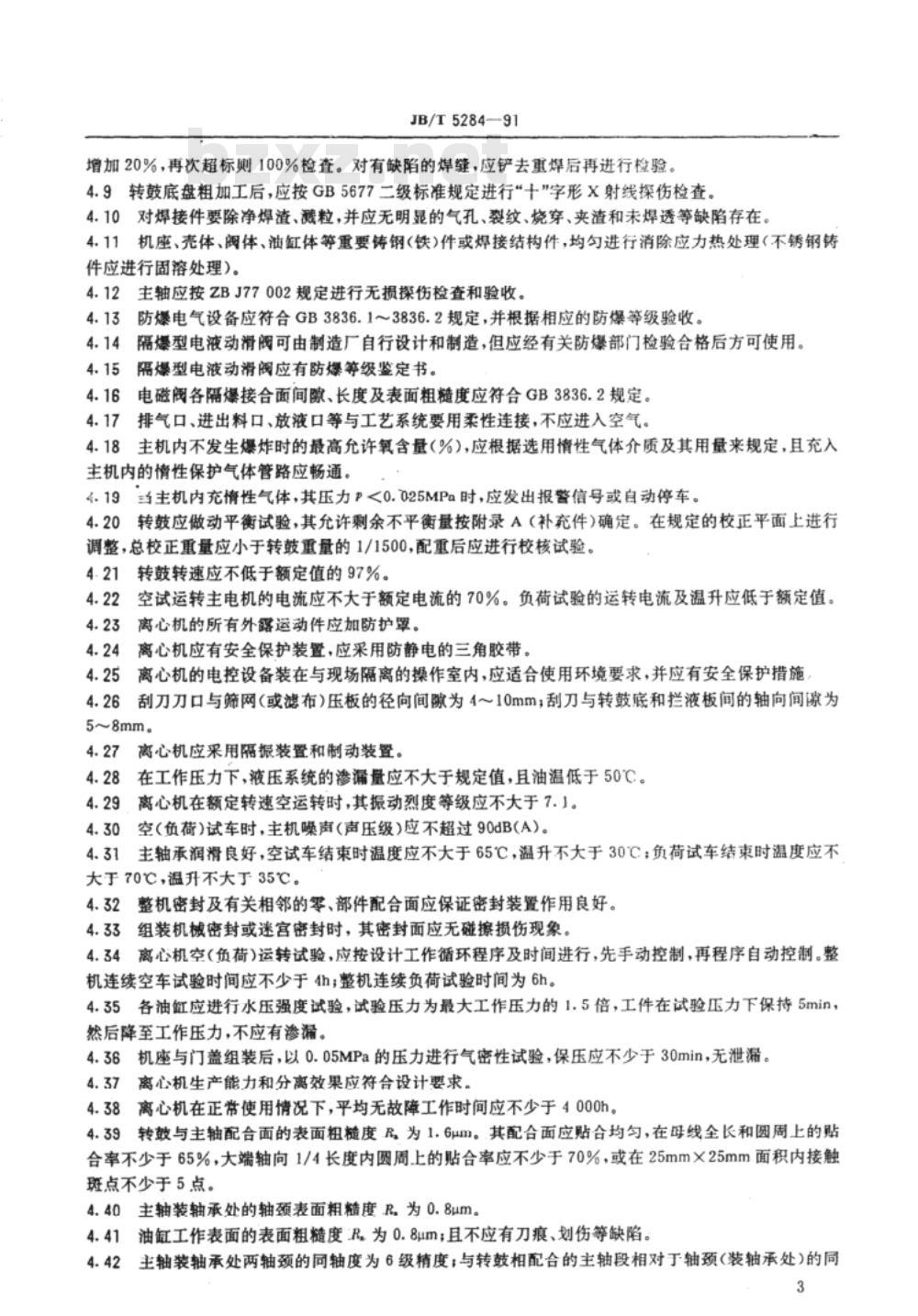

增加20%，再次超标则100%检查。对有缺陷的焊缝，应铲去重焊后再进行检验。4.9转鼓底盘粗加工后，应按GB5677二级标准规定进行“十”字形X射线探伤检查。4.10对焊接件要除净焊渣、溅粒，并应无明显的气孔、裂纹、烧穿、夹渣和未焊透等缺陷存在4.11机座、壳体、阀体、油缸体等重要铸钢(铁)件或焊接结构件，均匀进行消除应力热处理（不锈钢铸件应进行固溶处理）。
4.12主轴应按ZBJ77002规定进行无损操伤检查和验收。防爆电气设备应符合GB3836.1～3836.2规定，并根据相应的防爆等级验收。4.13
隔爆型电液动滑阀可由制造厂自行设计和制造，但应经有关防爆部门检验合格后方可使用。4.14
隔爆型电液动滑阀应有防爆等级鉴定书。6电磁阀各隔爆接合面间隙、长度及表面粗糙度应符合GB3836.2规定。4.16
4.17排气口、进出料口、放液口等与工艺系统要用柔性连接，不应进入空气。4.18主机内不发生爆炸时的最高充许氧含量（%），应根据选用情性气体介质及其用量来规定，且充入主机内的情性保护气体管路应畅通。4.19当主机内充情性气体，其压力P<0.025MPa时，应发出报警信号或自动停车。4.20转鼓应做动平衡试验，其允许剩余不平衡量按附录A（补充件）确定。在规定的校正平面上进行调整，总校正重量应小于转鼓重量的1/1500，配重后应进行校核试验。4-21
转鼓转速应不低于额定值的97%。空试运转主电机的电流应不大于额定电流的70%。负荷试验的运转电流及温升应低于额定值。4.22
4.23离心机的所有外露运动件应加防护罩。4.24
离心机应有安全保护装置，应采用防静电的三角胶带。4.25
离心机的电控设备装在与现场隔离的操作室内，应适合使用环境要求，并应有安全保护措施4.26刮刀刀口与筛网（或滤布)压板的径向间为410mm；刮刀与转鼓底和拦液板间的轴向间隙为5~8mm。
离心机应采用隔振装置和制动装置。4.28在工作压力下，液压系统的渗漏量应不大于规定值，且油温低于50℃。离心机在额定转速空运转时，其振动烈度等级应不大于7.]。4.29
空（负）试车时，主机噪声（声压级）应不超过9OdB(A）。4.303
4.31主轴承润滑良好，空试车结束时温度应不大于65℃，温升不大于30℃；负荷试车结束时温度应不大于70℃，温升不大于35℃。
4.32整机密封及有关相邻的零、部件配合面应保证密封装置作用良好。4.33组装机械密封或迷宫密封时，其密封面应无碰擦损伤现象。4.34离心机空（负荷)运转试验，应按设计工作循环程序及时间进行，先手动控制，再程序自动控制。整机连续空车试验时间应不少于4h；整机连续负荷试验时间为6h。4.35各油缸应进行水压强度试验，试验压力为最大工作压力的1.5倍，工件在试验压力下保持5min，然后降至工作压力，不应有渗漏。4.36机座与门盖组装后，以0.05MPa的压力进行气密性试验，保压应不少于30min，无泄漏。4.37离心机生产能力和分离效果应符合设计要求。4.38离心机在正常使用情况下，平均无故障工作时间应不少于4000h。4.39转鼓与主轴配合面的表面粗糙度R，为1.6um。其配合面应贴合均匀，在母线全长和圆周上的贴合率不少于65%，大端轴向1/4长度内圆周上的贴合率应不少于70%，或在25mm×25mm面积内接触斑点不少于5点。
4.40主轴装轴承处的轴颈表面粗糙度R，为0.8um。4.41油缸工作表面的表面粗糙度R，为0.8um；且不应有刀痕、划伤等缺陷。4.42主轴装轴承处两轴颈的同轴度为6级精度；与转鼓相配合的主轴段相对于轴颈（装轴承处）的同3
JB/T5284—91

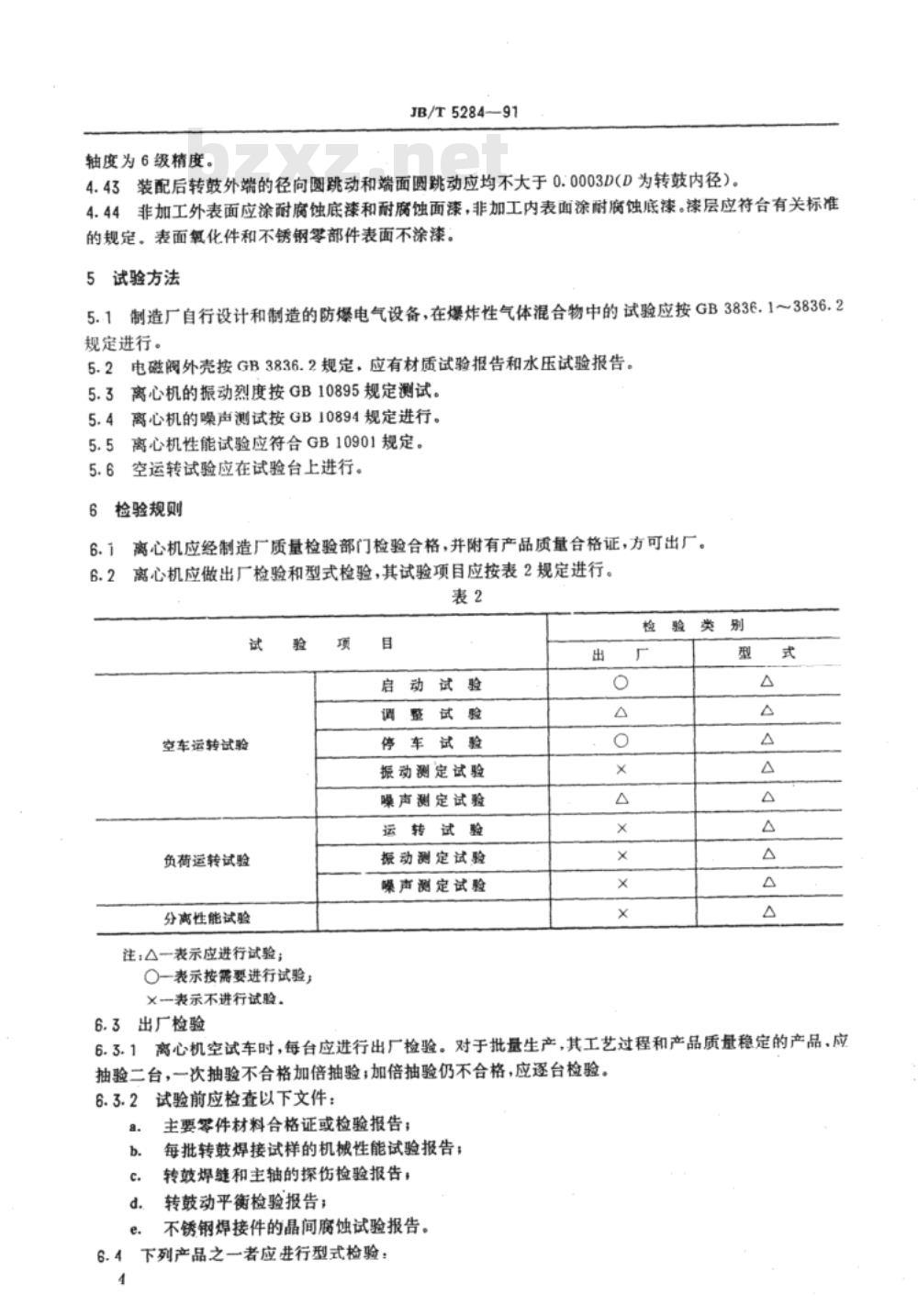

轴度为6级精度。
4.43装配后转鼓外端的径向圆跳动和端面圆跳动应均不大于0.0003D(D为转鼓内径）。4.44非加工外表面应涂耐腐蚀底漆和耐腐蚀面漆，非加工内表面涂耐腐蚀底漆。漆层应符合有关标准的规定。表面氧化件和不锈钢零部件表面不涂漆。试验方法
5.1制造厂自行设计和制造的防爆电气设备，在爆炸性气体混合物中的试验应按GB3836.1～3836.2规定进行。
5.2电磁阀外壳按GB3836.2规定，应有材质试验报告和水压试验报告。5.3离心机的振动烈度按GB10895规定测试。5.4离心机的噪声测试按GB10894规定进行。离心机性能试验应符合GB10901规定。5.57
5.6空运转试验应在试验台上进行。检验规则
离心机应经制造厂质量检验部门检验合格，并附有产品质量合格证，方可出厂。6.1
6.2离心机应做出厂检验和型式检验，其试验项目应按表2规定进行。表2
空车运转试验
负荷运转试验
分离性能试验
注△一表示应进行试验；
○一表示按需要进行试验，
X一表示不进行试验。
启动试验
调整试验
停车试验
振动测定试验
噪声测定试验
运转试验
振动测定试验
噪声测定试验
检验类别
6.3出厂检验
6.3.1离心机空试车时，每台应进行出厂检验。对于批量生产，其工艺过程和产品质量稳定的产品、应抽验二台，一次抽验不合格加倍抽验；加倍抽验仍不合格，应逐台检验。6.3.2试验前应检查以下文件：
主要零件材料合格证或检验报告；每批转鼓焊接试样的机械性能试验报告；转鼓焊缝和主轴的探伤检验报告；转鼓动平衡检验报告；
不锈钢焊接件的晶间蚀试验报告。6.4下列产品之一者应进行型式检验：4
JB/T5284—91
新产品首制样机；
b。对批量生产产品，当设计或工艺上有重大的变更且影响产品性能时，应进行型式检验和应重新作防爆级别鉴定。
6.5离心机外观质量及防护装置进行检验，应符合本标准4.10、4.23、4.24、4.27和4.44条的规定。6.6测定转鼓的转速应符合4.21条规定。6.7
测定主轴承温升应符合4.31条规定。测定液压系统油温应符合4.28条规定。测定主电机运转电流及温升应符合4.22条规定。6.10
测定离心机的振动烈度等级应符合4.29条规定。测定离心机的噪声应符合4.30条规定。组装后空（负荷)运转试验时间应符合4.34条规定。测定机壳密封性能应符合4.36条规定。标志、包装、运输、贮存
在离心机明显部位固定符合JB8规定的金属铭牌。铭牌内容为：7.11
产品型号及名称；
主要技术参数：
转鼓直径，mm；
转鼓长度mm；
转鼓转速，r/min；
分离因数；
转鼓容积，L；
主电机功率，kW；
允许分离物料最大装料量，kg；离心机重量，kg；
外形尺寸（长×宽×高），mm；出厂编号；
制造日期；
制造厂名称。
应在离心机机体明显部位标有转鼓旋转方向的指示标牌。包装箱外标志应符合GB191规定。7.1.3
7.2包装
离心机包装应符合JB2759规定。7.2.1
包装箱应附有下列文件：
装箱单；
产品合格证；
产品使用说明书（包括安装用图纸）；随机备、附件清单。
7.3运输
7.3.1离心机应在箱内固定牢靠，装运过程不应倒置。7.3.2随机备品、备件和专用工具应在箱内固定位置，不应滚动，以免在搬运中丢失和损坏。7.4贮存
7.4.1离心机应存放在相对湿度不大于80%、温度低于35℃、无腐蚀性介质、有遮蔽的场所。5
JB/T5284--91
附录A
离心机零、部件动平衡的允许剩余不平衡量(补充件）
离心机零、部件动平衡的允许剩余不平衡量，按式(A1)计算：M
式中：M—允许剩余不平衡量，g.cm;G-
一零件(或部件)重量，kg；
零件(或部件)重心许用偏心距，m。重心许用偏心距按式(A2)计算：Ge
式中：A-—动平衡精度，取6.3mm/s；零件(或部件）回转角速度，1/s。图A1
·(A1)
（A2）
式(A1)计算的M值为零、部件重心处总的允许剩余不平衡量，两校正平面（见图A1)上的允许剩余不平衡量按式(A3)、式(A4)计算：M,-
·(A4)
式中：M,
JB/T5284—91
校正平面I（见图A1)上的允许剩余不平衡量，8.cm；M——校正平面I（见图A1)上的允许剩余不平衡量，g.cm；M-零、部件的允许剩余不平衡量，8.cm；一零、部件重心至校正平面1的距离，mm；b零、部件重心校正平面1的距离，mm。注：校正平面1与1应选择不影响平衡件强度及工作性能，并且相与距离尽可能远的两个平面上。附加说明：
本标准由全国分离机械标准化技术委员会提出并归口。本标准由吉林化学工业公司机械厂负责起草。本标准主要起草人岳思民。
中华人民共和国
机械行业标准
防爆型刮刀卸料离心机
JB/T5284—91
机械电子工业部机械标准化研究所出版发行（北京8144信箱邮编100081）
版权专有不得翻印
河北省清河县印剧厂印剧
开本880×1230
印张3/4字数14000
1991年8月第一版
1991年8月第一次印刷
印数00.0011000定价1.20元
编号0029
