【机械行业标准(JB)】 纸板、硅藻土板框式压滤机

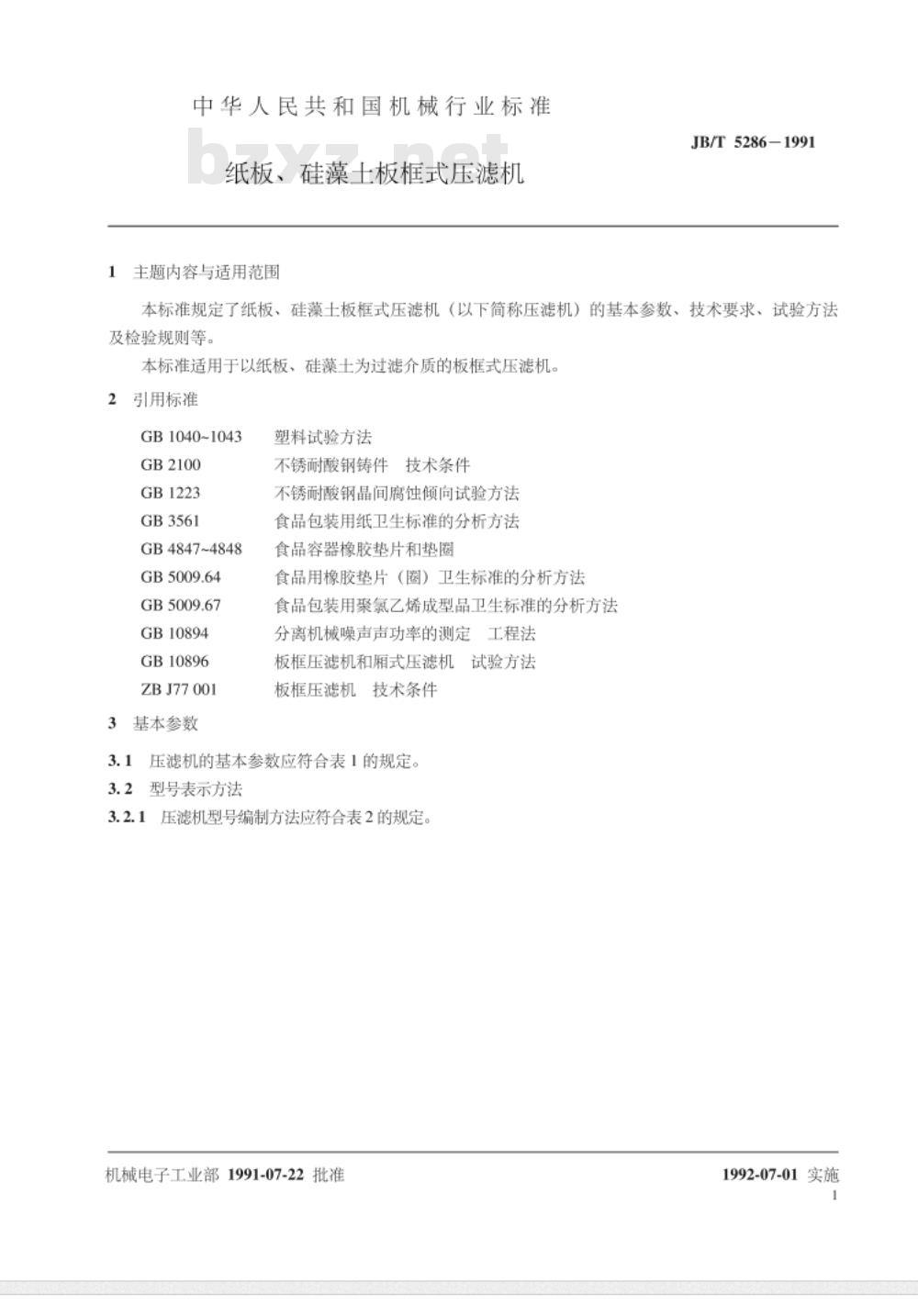

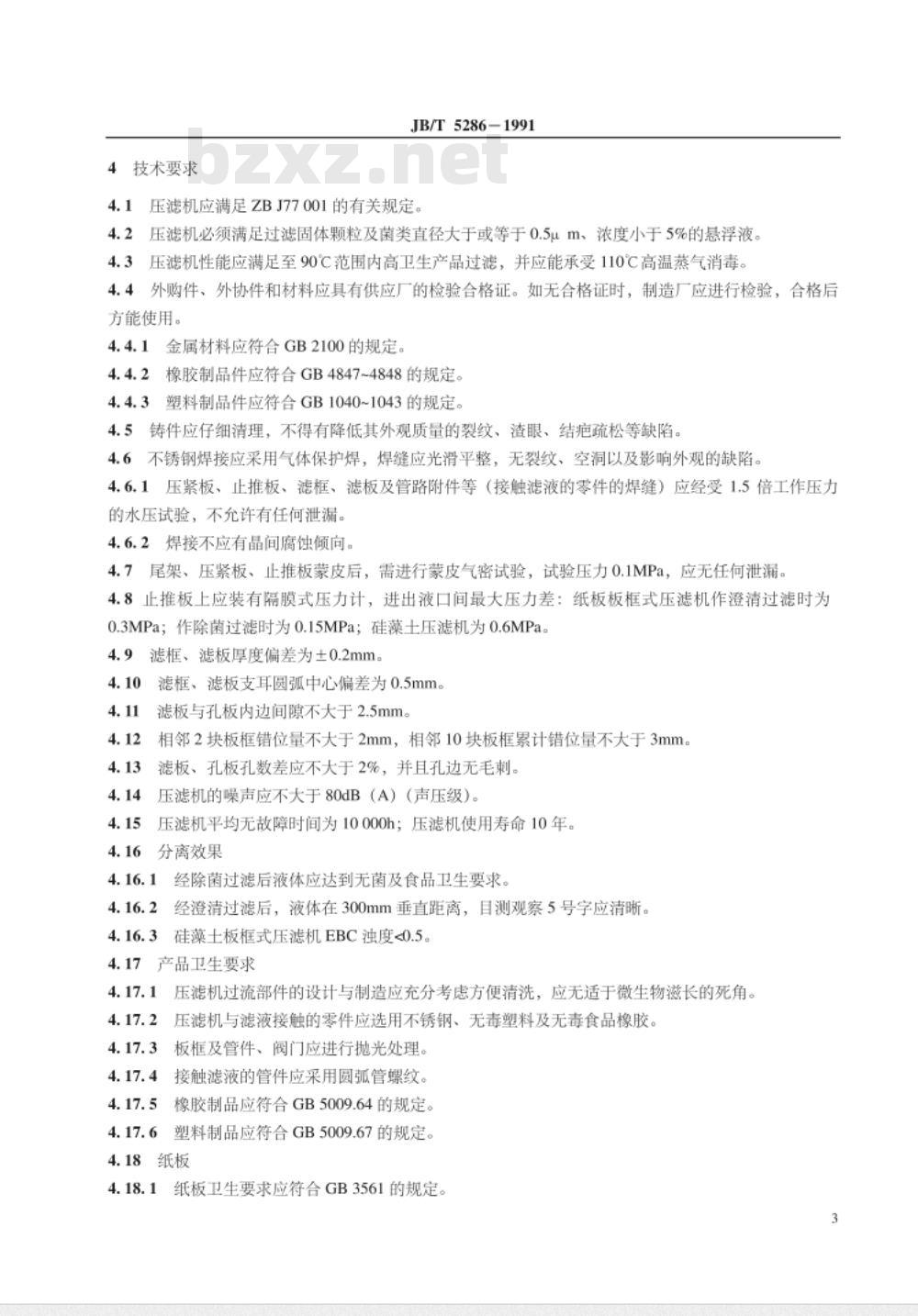

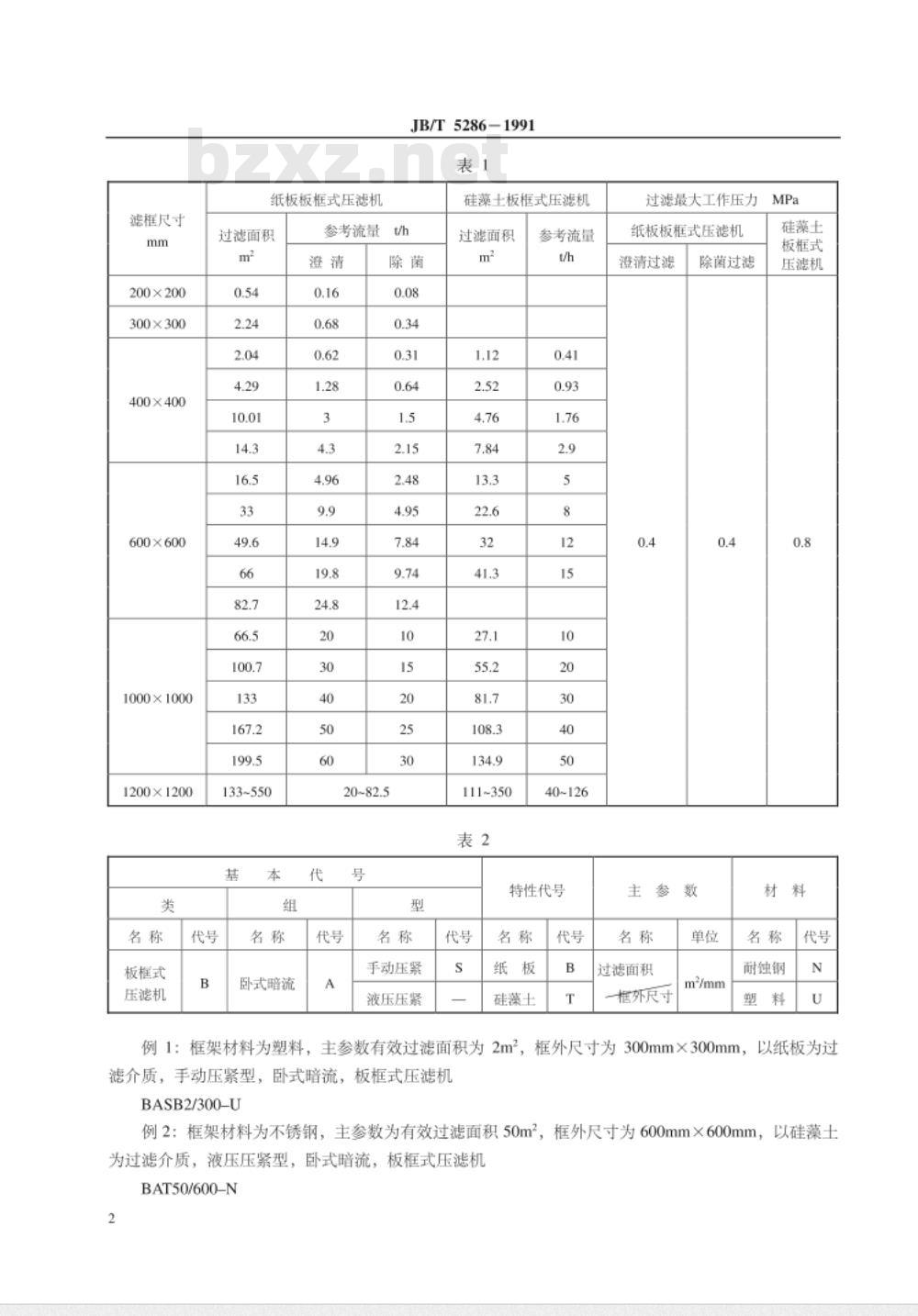

中华人民共和国机械行业标准 JB/T5286-1991 纸板、硅藻土板框式压滤机 1991-07-22发布，中华人民共和国机械电子工业部1992-07-01实施。 1 主题内容与适用范围 本标准规定了纸板、硅藻土板框式压滤机（以下简称压滤机）的基本参数、技术要求、试验方法及检验规则等，适用于以纸板、硅藻土为过滤介质的板框式压滤机。 2 规范性引用文件 本标准引用的标准包括：GB1040-1043、GB2100、GB1223、GB3561、GB4847-4848、GB5009.64、GB5009.67、GB10894、GB10896、ZBJ77001。 3 基本参数 3.1 压滤机的基本参数应符合表1规定。 表1 纸板板框式压滤机滤框尺寸及参考流量 滤框尺寸(mm) | 板框式压滤机类型 | 过滤面积(m²) | 参考流量(t/h) 200×200 | 纸板板框式 | 0.54 | 0.16 300×300 | 纸板板框式 | 2.24 | 0.68 400×400 | 硅藻土板框式 | 2.04 | 0.62 600×600 | 硅藻土板框式 | 4.29 | 1.28 1000×1000 | 硅藻土板框式 | 10.01 | 3.0 1200×1200 | 硅藻土板框式 | 14.3 | 4.3 3.2 型号表示方法 3.2.1 压滤机型号编制方法应符合表2规定。 表2 压滤机型号构成及代号 代号 | 类型 A | 手动压紧 B | 液压压紧 S | 纸板 T | 硅藻土 机型代号示例：封闭型拖车式(BT)、封闭型放置式(BF)、封闭型移动式(BY)、散开型放置式(KF)、散开型移动式(KY)。 型号示例： 例1：框架材料为塑料，主参数有效过滤面积2 m²，框外尺寸300×300 mm，纸板过滤介质，手动压紧型，卧式暗流，型号BASB2/300-U。 例2：框架材料为不锈钢，主参数有效过滤面积50 m²，框外尺寸600×600 mm，硅藻土过滤介质，液压压紧型，卧式暗流，型号BAT50/600-N。 4 技术要求 4.1 压滤机应满足ZBJ77001有关规定。 4.2 压滤机应能过滤固体颗粒及菌类直径≥0.5μm，悬浮液浓度<5%。 4.3 压滤机应满足至90℃高卫生产品过滤要求，并能承受110℃蒸气消毒。 4.4 外购件、外协件及材料应有供应厂检验合格证，无证件时制造厂应检验合格后方可使用。 4.4.1 金属材料应符合GB2100。 4.4.2 橡胶制品件应符合GB4847-4848。 4.4.3 塑料制品件应符合GB1040-1043。 4.5 铸件应清理干净，不得有裂纹、渣眼、结疤或疏松等影响外观质量的缺陷。 4.6 不锈钢焊接应采用气体保护焊，焊缝应光滑平整，无裂纹、空洞及影响外观的缺陷。 4.6.1 接触滤液零件的焊缝（压紧板、止推板、滤框、滤板及管路附件）应经1.5倍工作压力水压试验，不允许有任何泄漏。
