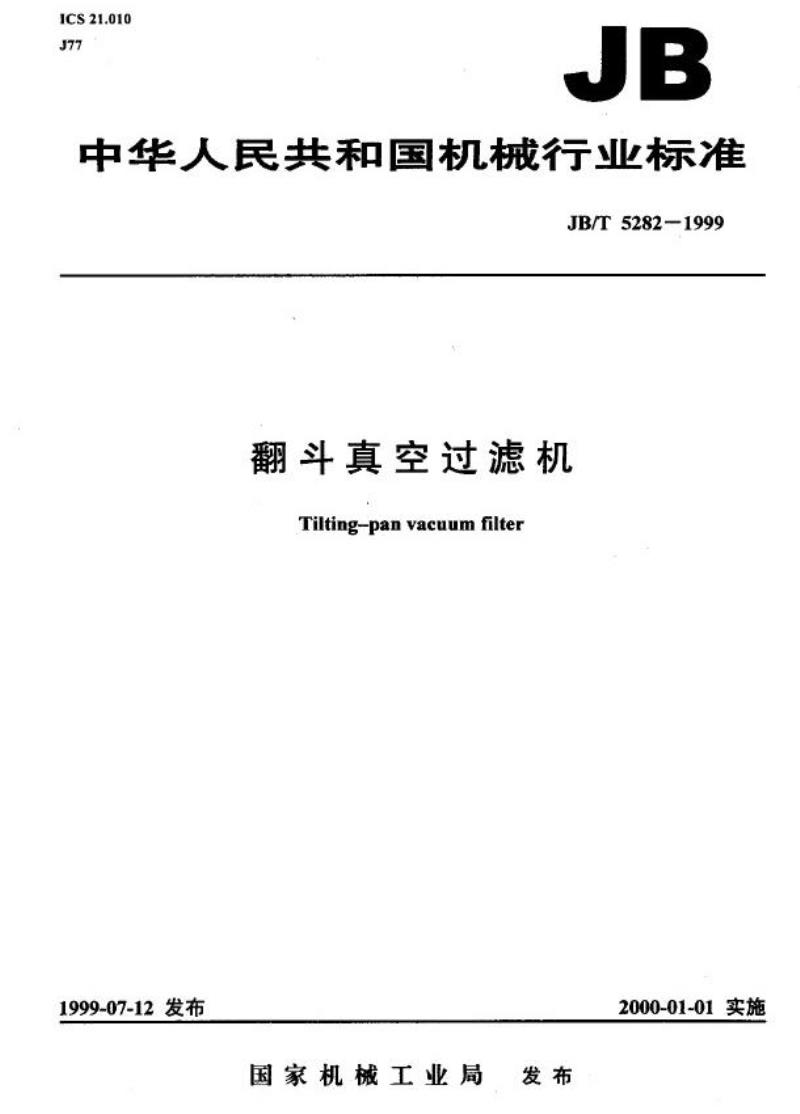

【机械行业标准(JB)】 翻斗真空过滤机

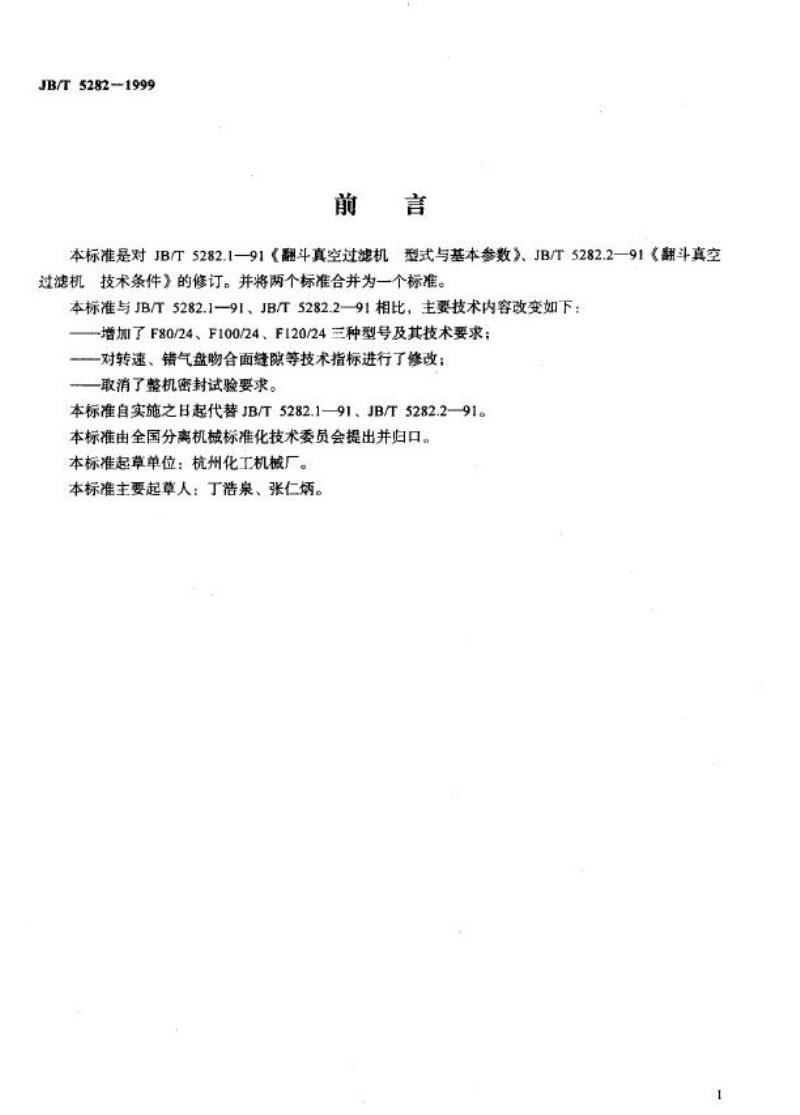

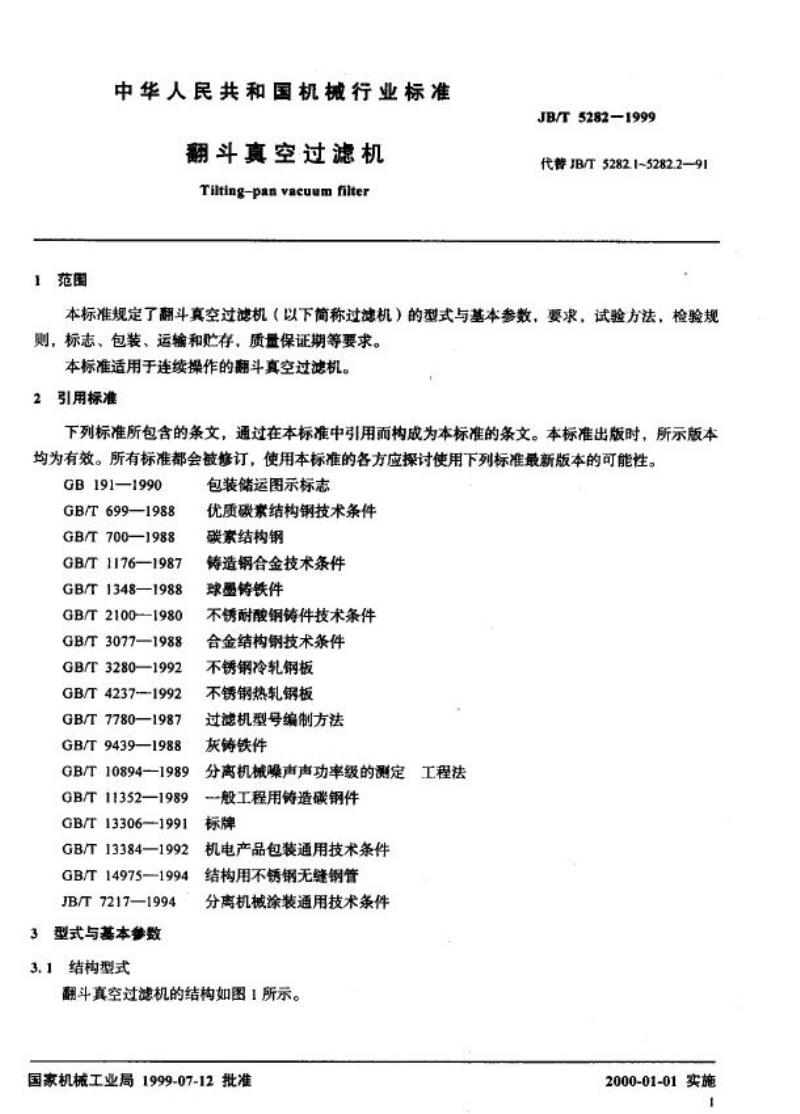

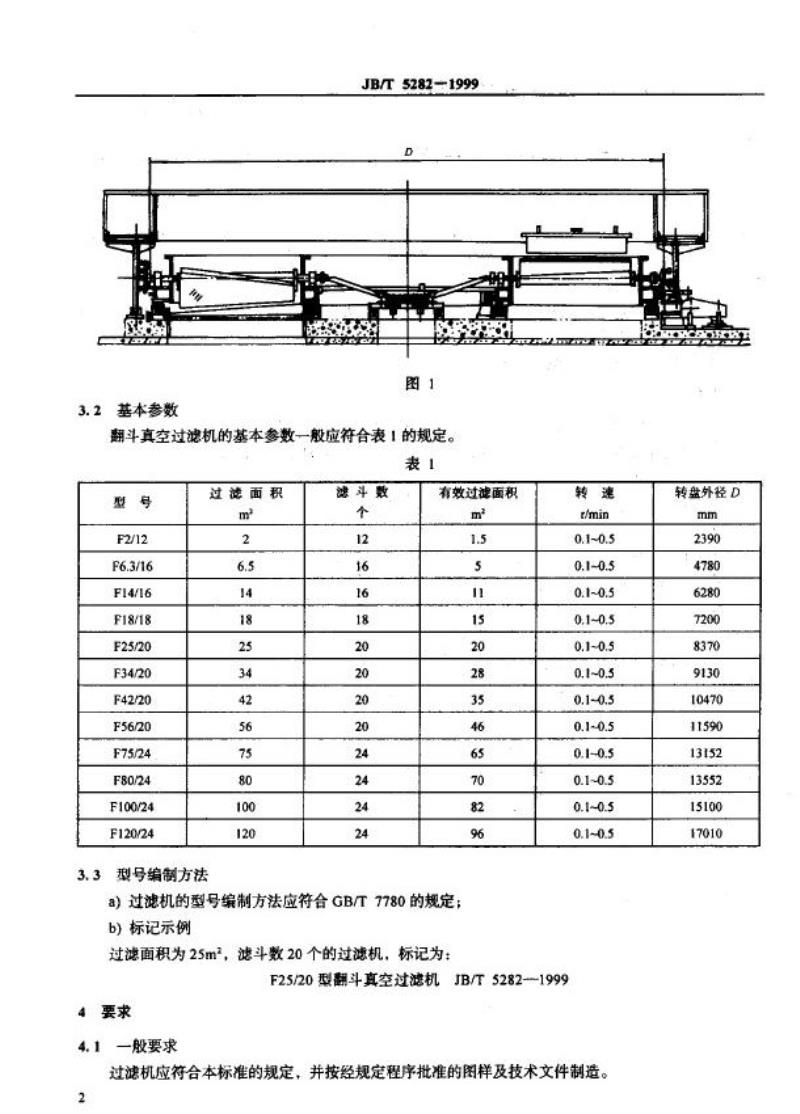

中华人民共和国机械行业标准 JB/T5282-1999 翻斗真空过滤机 Tilting-pan vacuum filter 1999-07-12发布，2000-01-01实施，由国家机械工业局发布。 前言 本标准是对JB/T5282.1-91《翻斗真空过滤机型式与基本参数》和JB/T5282.2-91《翻斗真空过滤机技术条件》的修订，将两个标准合并为一个。主要技术变化如下：增加了F80/24、F100/24、F120/24三种型号及其技术要求；对转速、错气盘吻合面缝隙等技术指标进行了修改；取消了整机密封试验要求。本标准自实施之日起代替JB/T5282.1-91、JB/T5282.2-91。标准由全国分离机械标准化技术委员会提出并归口，起草单位为杭州化工机械厂，主要起草人：丁浩泉、张仁炳。 1 范围 本标准规定了翻斗真空过滤机（以下简称过滤机）的型式与基本参数、要求、试验方法、检验规则、标志、包装、运输、储存及质量保证期等要求，适用于连续操作的翻斗真空过滤机。 2 规范性引用文件 GB191-1990, GB/T699-1988, GB/T700-1988, GB/T1176-1987, GB/T1348-1988, GB/T2100-1980, GB/T3077-1988, GB/T3280-1992, GB/T4237-1992, GB/T7780-1987, GB/T9439-1988, GB/T10894-1989, GB/T11352-1989, GB/T13306-1991, GB/T13384-1992, 包装储运图示标志, 优质碳结构钢技术条件, 碳素结构钢, 铸造钢合金技术条件, 球墨铸铁件, 不锈耐酸钢铸件技术条件, 合金结构钢技术条件, 不锈钢冷轧钢板, 不锈钢热轧钢板, 过滤机型号编制方法, 灰铸铁件, 分离机械噪声声功率级的测定, 工程用铸造碳钢件, 标牌, 机电产品包装通用技术条件, 结构用不锈钢无缝钢管, GB/T14975-1994, JB/T7217-1994。 3 型式与基本参数 3.1 结构型式 翻斗真空过滤机的结构如图1所示。 3.2 基本参数 过滤机基本参数应符合下表规定： 型号 | 过滤面积(m²) | 滤斗数 | 有效过滤面积(m²) F2/12 | 2 | 12 | 1.5 F6.3/16 | 6.5 | 16 | 15 F14/16 | 14 | 16 | 20 F18/18 | 18 | 18 | 28 F25/20 | 25 | 20 | 35 F34/20 | 34 | 20 | 46 F42/20 | 42 | 20 | 65 F56/20 | 56 | 20 | 70 F75/24 | 75 | 24 | 82 F80/24 | 80 | 24 | 96 F100/24 | 100 | 24 | 96 F120/24 | 120 | 24 | 96 3.3 型号编制方法 过滤机型号的编制应符合GB/T7780规定。标记示例：过滤面积为25m²、滤斗数为20个的过滤机标记为F25/20型。 4 技术要求 4.1 一般要求 过滤机应符合本标准规定，并按批准的图样及技术文件制造。 4.2 使用性能要求 4.2.1 过滤机转速应符合设计要求。 4.2.2 滚动轴承温升在空运转时不大于35℃，滑动轴承温升在空运转时不大于30℃。
