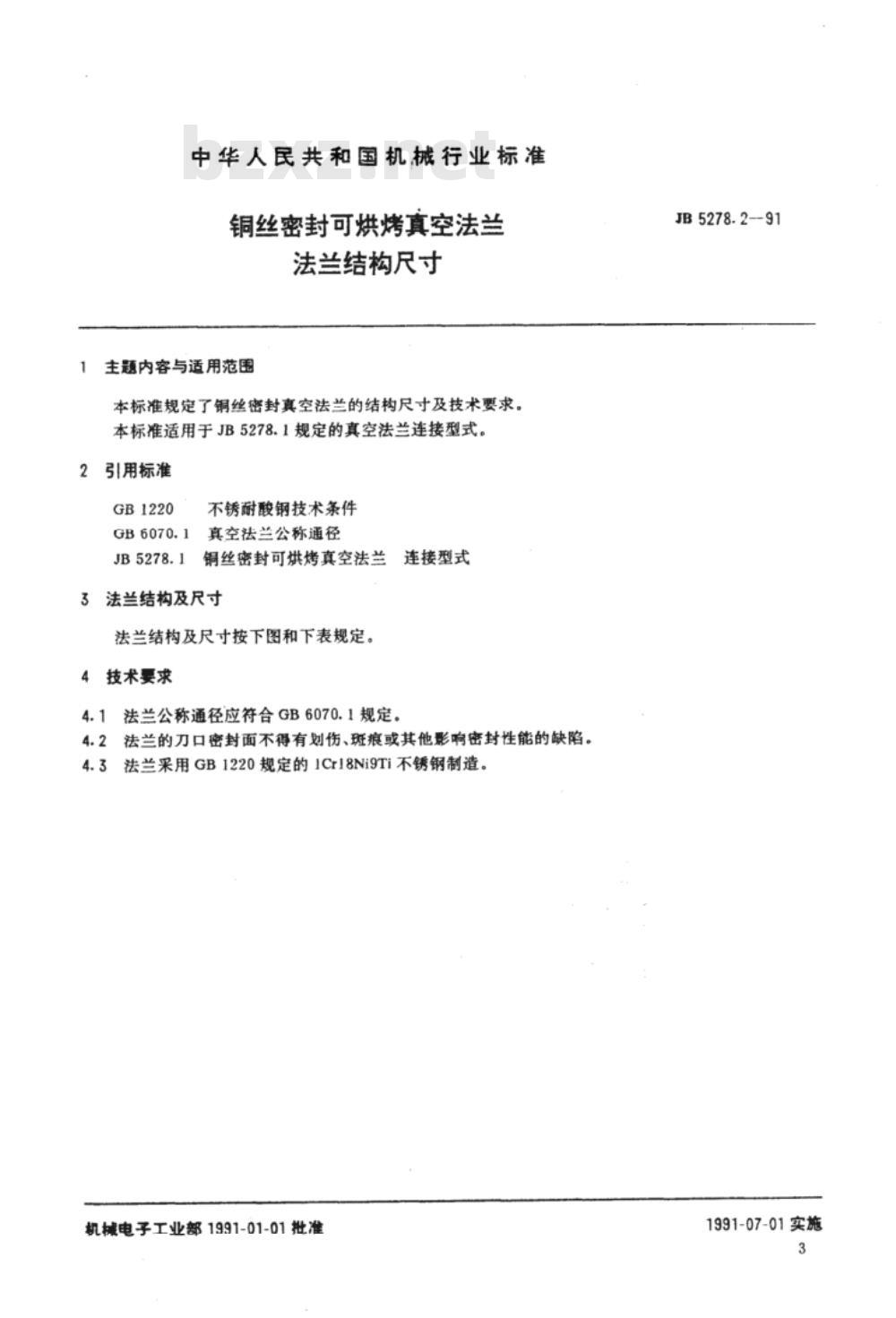

中华人民共和国机械行业标准 《铜丝密封可烘烤真空法兰》

1 主题内容与适用范围
本标准规定了铜丝密封真空法兰的结构尺寸及技术要求。本标准适用于JB5278.1规定的真空法兰连接型式。

2 引用标准
- GB1220 不锈耐酸钢技术条件
- GB6070.1 真空法兰公称通径
- JB5278.1 铜丝密封可烘烤真空法兰

3 法兰结构及尺寸

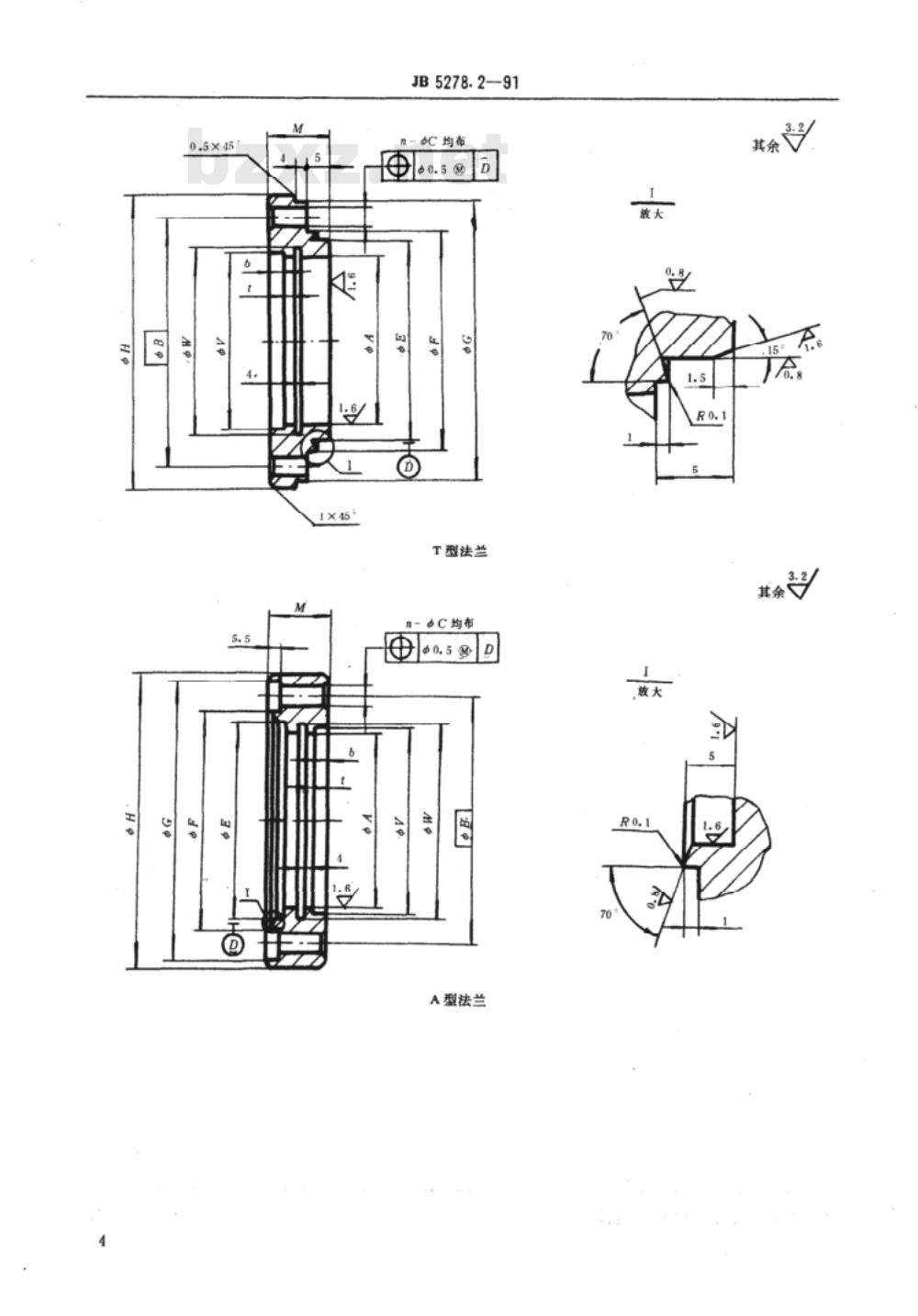

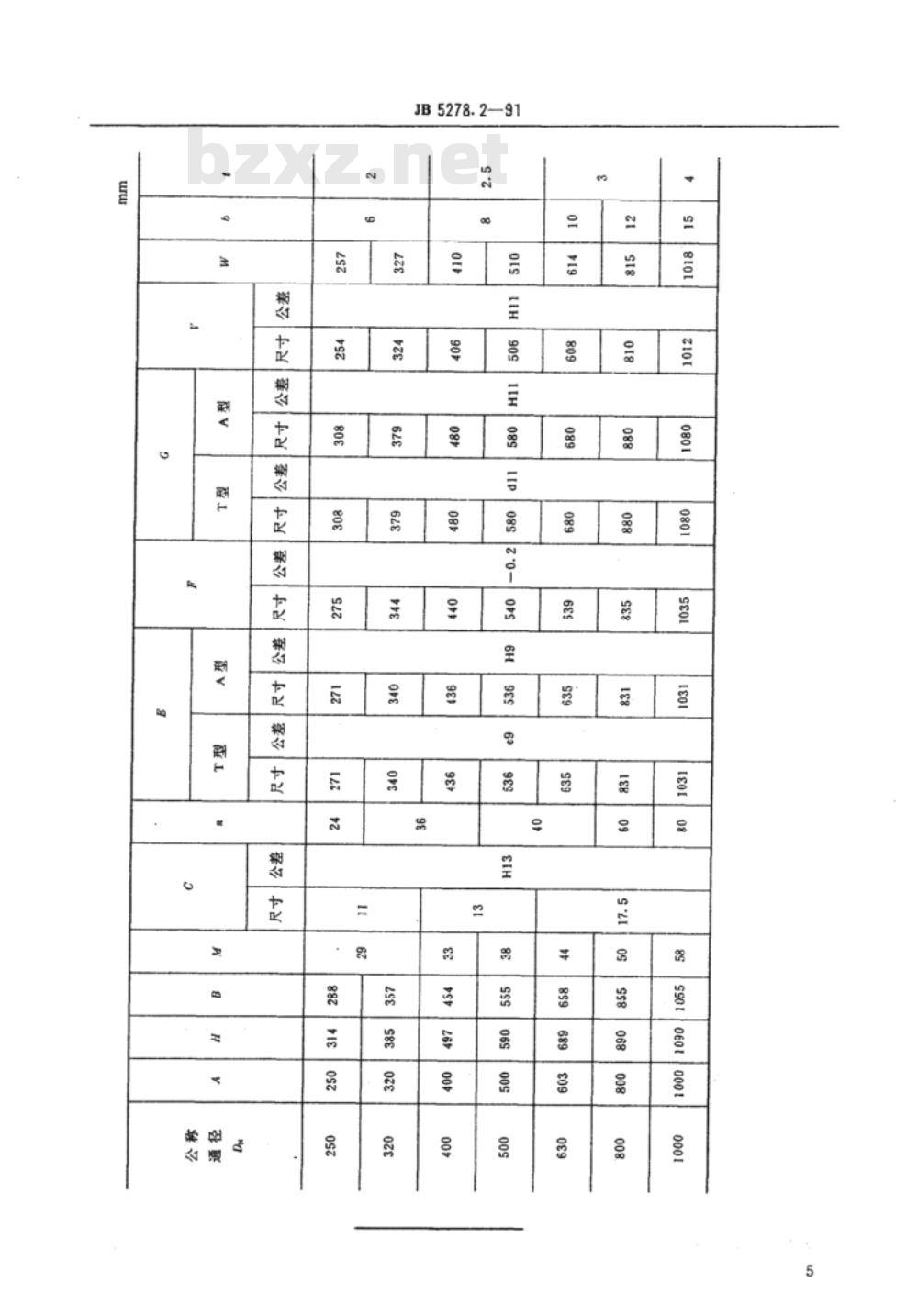

法兰结构及尺寸按下图和下表规定。法兰公称通径应符合GB6070.1的规定。法兰的刀口密封面不得有划伤、斑痕或其他影响密封性能的缺陷。法兰采用GB1220规定的1Cr18Ni9Ti不锈钢制造。

4 技术要求
4.1 连接型式
本标准法兰分A型和T型，其中T型法兰用于迎着气流方向的场合。法兰结构和密封要求应符合JB5278.2规定。
4.2 密封面要求
刀口密封面不得有划伤、斑痕或其他影响密封性能的缺陷。
4.3 材料要求
法兰采用1Cr18Ni9Ti不锈钢制造。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
