【机械行业标准(JB)】 小功率直流电动机 通用技术条件

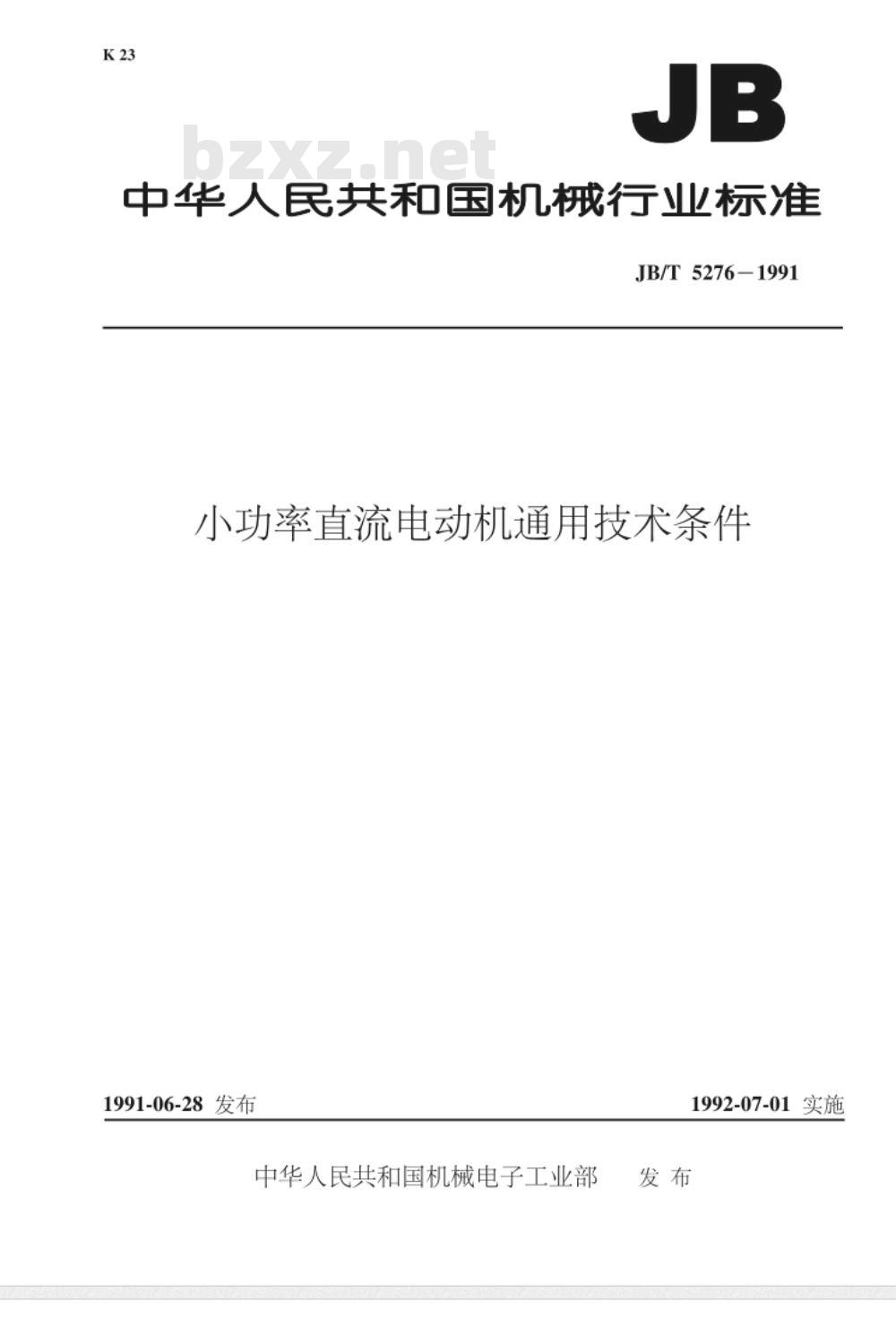

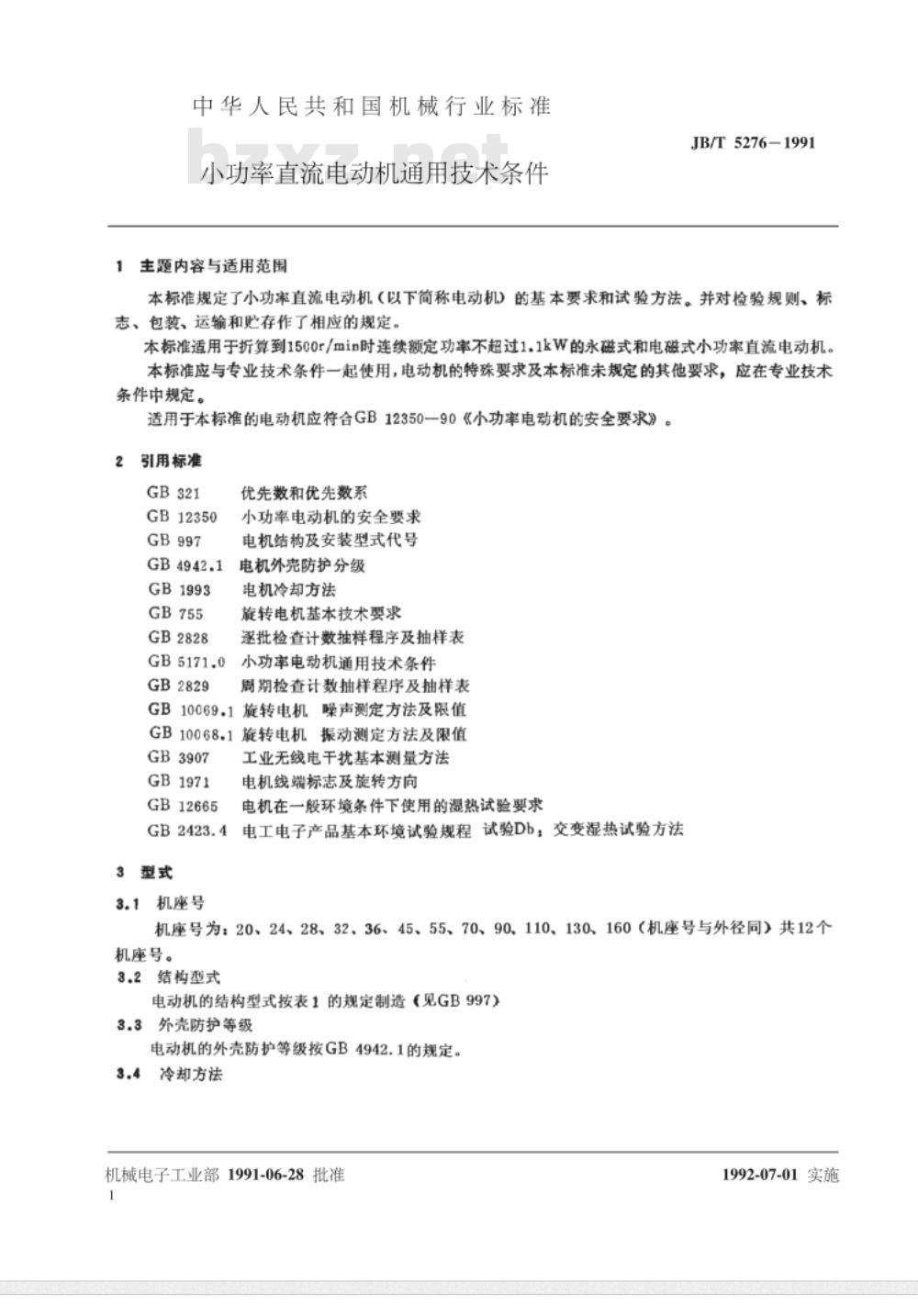

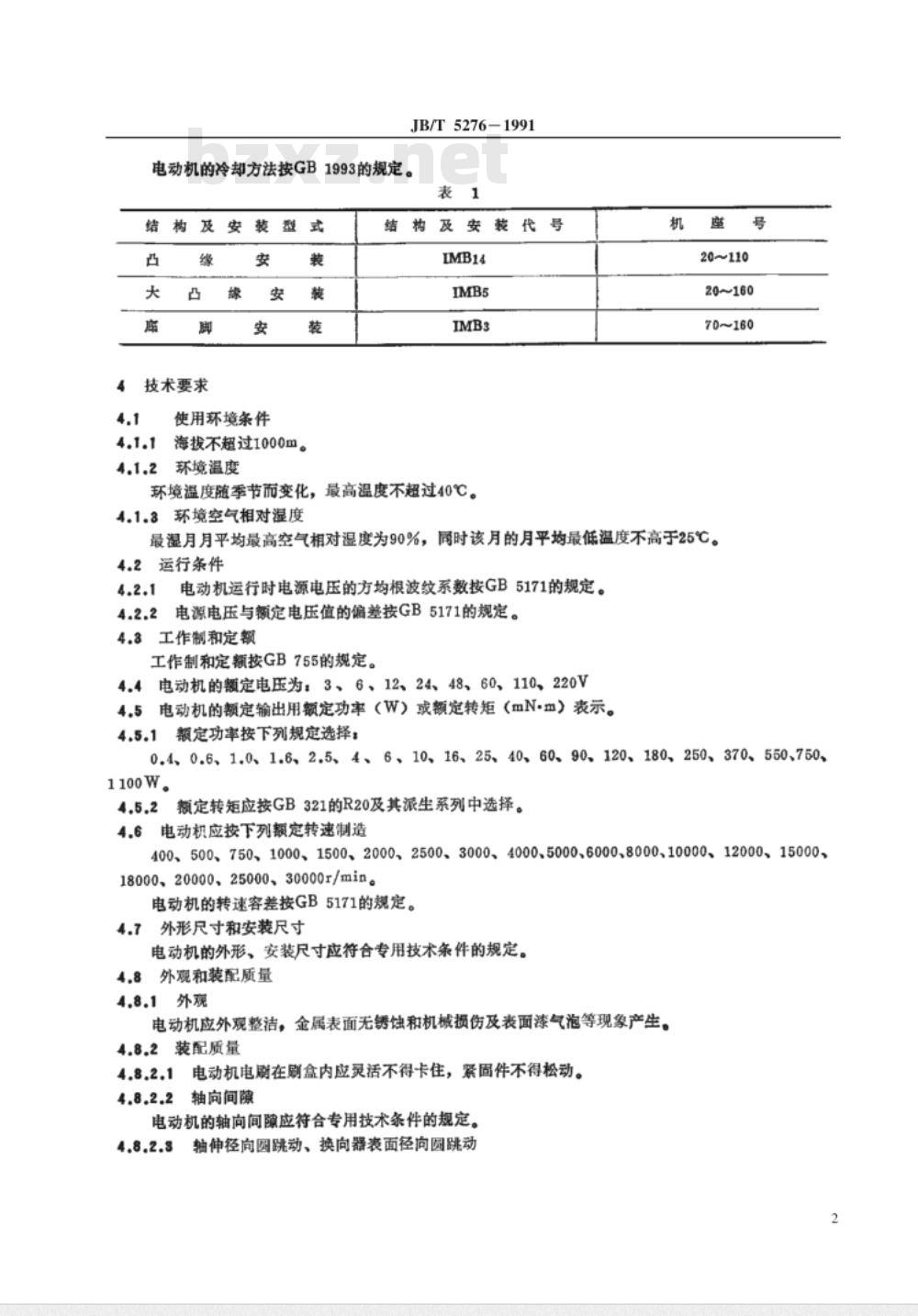

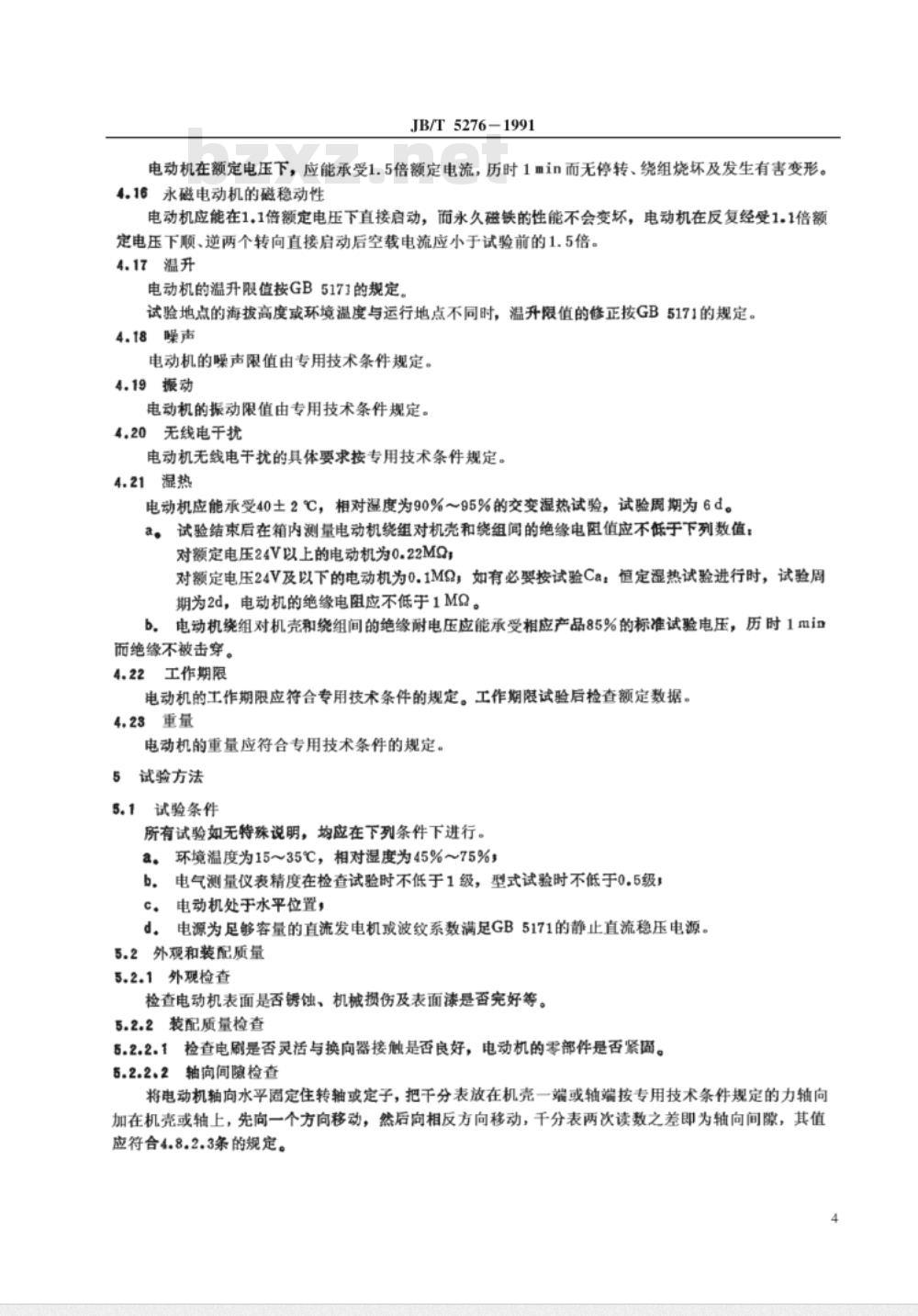

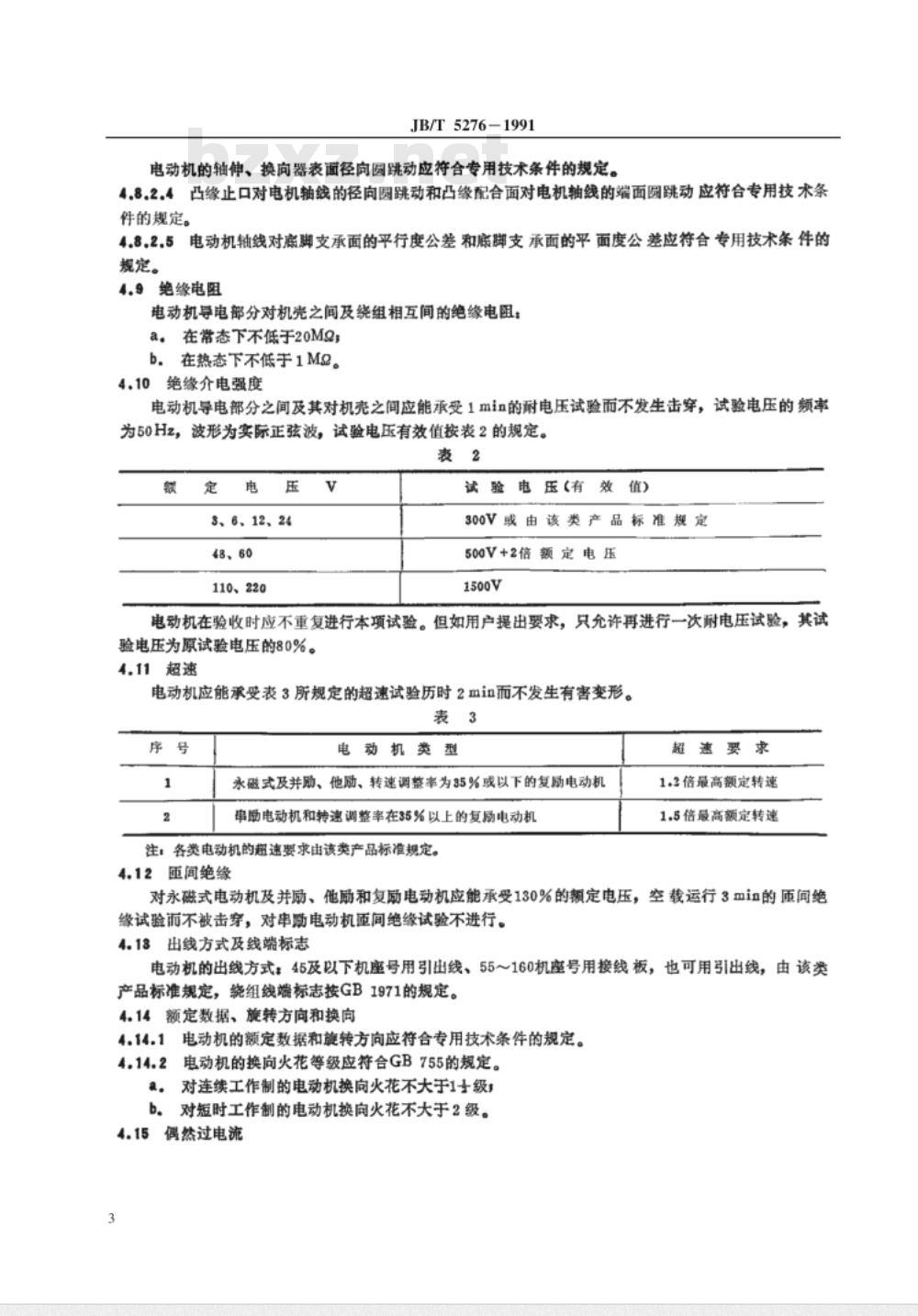

中华人民共和国机械行业标准 JB/T 5276-1991《小功率直流电动机通用技术条件》1991-06-28发布，中华人民共和国机械电子工业部于1992-07-01实施。 1 主题内容与适用范围 本标准规定了小功率直流电动机（以下简称电动机）的基本要求和试验方法，并对检验规则、标志、包装、运输和贮存作了相应规定。本标准适用于折算到1500 r/min时连续额定功率不超过1.1 kW的永磁式和电磁式小功率直流电动机。本标准应与专业技术条件一起使用，电动机的特殊要求及本标准未规定的其他要求，应在专业技术条件中规定。适用于本标准的电动机应符合GB12350-90《小功率电动机的安全要求》。 2 引用标准 本标准引用以下标准： - GB321 优先数和优先数系 - GB12350 小功率电动机的安全要求 - GB997 电机结构及安装型式代号 - GB4942.1 电机外壳防护分级 - GB1993 电机冷却方法 - GB755 旋转电机基本技术要求 - GB2828 逐批检查计数抽样程序及抽样表 - GB2829 周期检查计数抽样程序及抽样表 - GB10069.1 旋转电机噪声测定方法及限值 - GB10068.1 旋转电机振动测定方法及限值 - GB3907 电机线端标志及旋转方向 - GB1971 工业无线电干扰基本测量方法 - GB12665 电工电子产品基本环境试验规程 - GB2423.4 湿热试验要求 - GB5171.0 电源电压与额定电压偏差测定方法 3 型式 3.1 机座号 电动机机座号为：20、24、28、32、36、45、55、70、90、110、130、160（机座号与外径相同），共12个机座号。 3.2 结构型式 电动机的结构型式按GB997的规定制造。 3.3 外壳防护等级 电动机的外壳防护等级按GB4942.1的规定。 3.4 冷却方法 电动机的冷却方法按GB1993的规定。 4 技术要求 4.1 使用环境条件 4.1.1 海拔 电动机适用于海拔不超过1000 m的环境。 4.1.2 环境温度 环境温度随季节变化，最高温度不超过40℃。 4.1.3 环境空气相对湿度 最湿月月平均最高相对湿度为90%，同时该月的月平均最低温度不高于25℃。 4.2 运行条件 电动机运行时电源电压的方均根波纹系数按GB5171的规定。 4.2.1 电源电压与额定电压的偏差按GB5171的规定。 4.3 工作制和定额 工作制和定额按GB755的规定。电动机额定电压为3、6、12、24、48、60、110、220 V。 4.4 电动机额定输出 4.4.1 额定功率选择：0.4、0.6、1.0、1.6、2.5、4、6、10、16、25、40、60、90、120、180、250、370、550、750、1100 W。 4.4.2 额定转矩按GB321 R20及其派生系列选择。 4.5 额定转速 电动机应按下列额定转速制造：400、500、750、1000、1500、2000、2500、3000、4000、5000、6000、8000、10000、12000、15000、18000、20000、25000、30000 r/min，转速容差按GB5171的规定。 4.6 外形尺寸和安装尺寸 电动机的外形、安装尺寸应符合专用技术条件的规定。 4.7 外观和装配质量 4.7.1 外观 电动机应外观整洁，金属表面无锈蚀和机械损伤及漆面气泡。 4.7.2 装配质量 刷盒内部应灵活，不得卡住，紧固件不得松动。 4.7.2.1 轴向间隙应符合专用技术条件。 4.7.2.2 轴伸和换向器表面径向圆跳动应符合专用技术条件。 4.7.2.3 凸缘止口和配合面圆跳动应符合专用技术条件。 4.8 绝缘电阻 电动机导电部分对机壳之间及绕组相互间的绝缘电阻应符合专用技术条件。
