【机械行业标准(JB)】 真空振动流动干燥机 型式与基

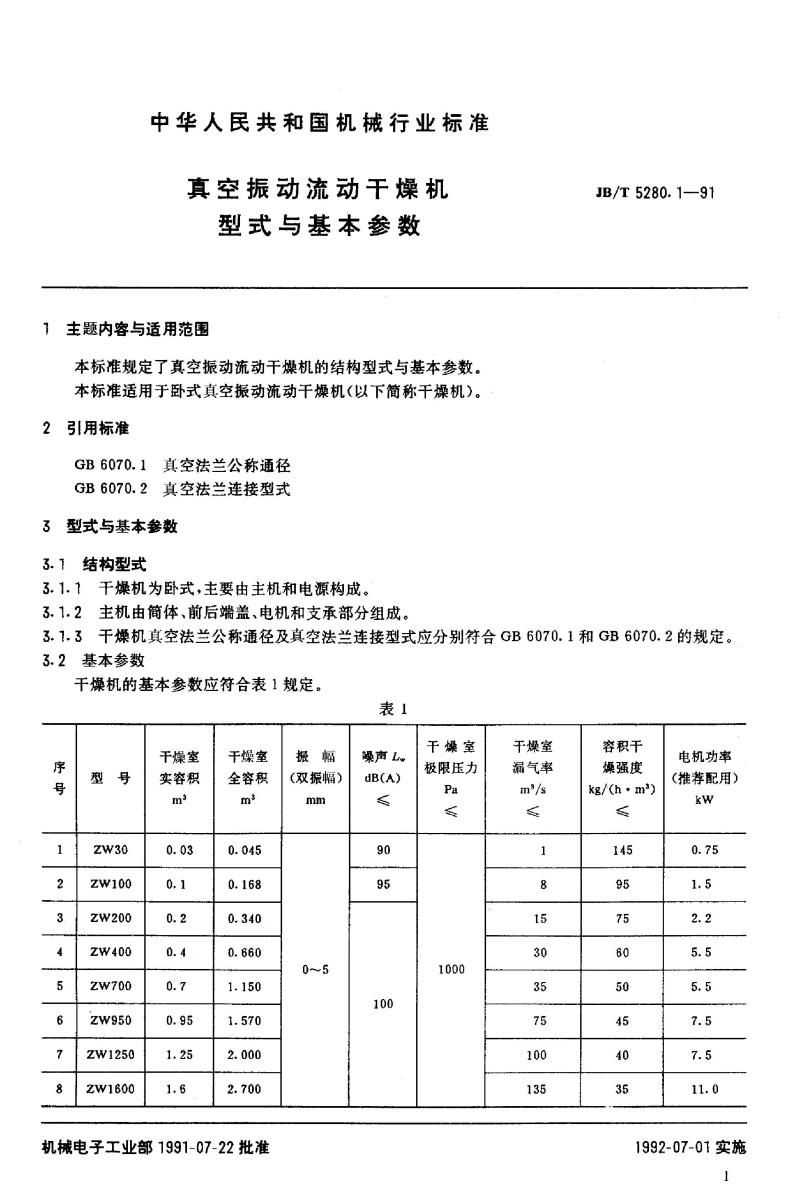

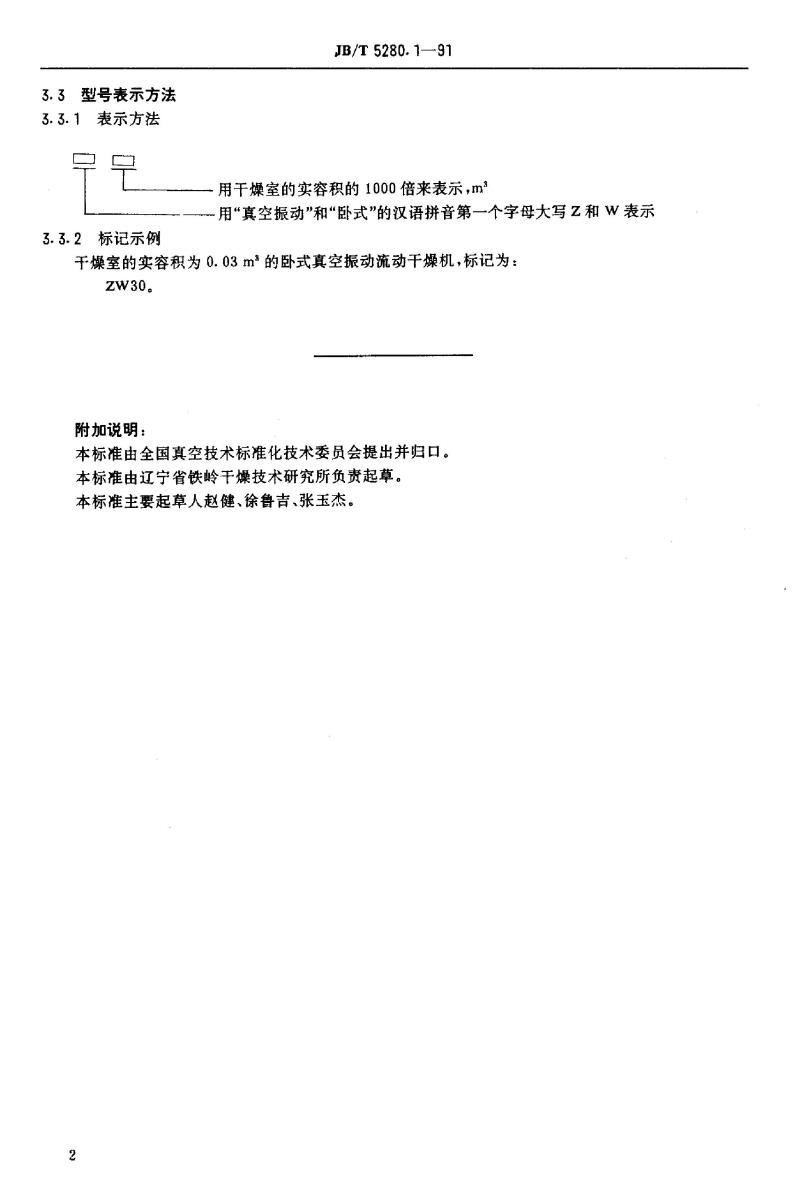

中华人民共和国机械行业标准 JB/T5280.1-91 真空振动流动干燥机 型式与基本参数 1991-07-22发布，1992-07-01实施，由中华人民共和国机械电子工业部发布。 主题内容与适用范围 本标准规定了真空振动流动干燥机的结构型式与基本参数，适用于卧式真空振动流动干燥机（以下简称干燥机）。 2 规范性引用文件 GB6070.1 真空法兰公称通径 GB6070.2 真空法兰连接型式 3 型式与基本参数 3.1 结构型式 3.1.1 干燥机为卧式，主要由主机和电源构成。 3.1.2 主机由筒体、前后端盖、电机和支承部分组成。 3.1.3 干燥机真空法兰公称通径及真空法兰连接型式应符合GB6070.1和GB6070.2的规定。 3.2 基本参数 干燥机的基本参数应符合下表规定： 序号 | 型号 | 实容积(m³) | 全容积(m³) | 振幅(双振幅) mm | 噪声 dB(A) | 极限压力 Pa | 漏气率 m³/s | 干燥强度 kg/(h·m²) | 电机功率 kW 1 | zw30 | 0.03 | 0.045 | 0～5 | 90 | 1000 | 1 | 145 | 0.75 2 | zw100 | 0.10 | 0.168 | 0～5 | 95 | 1000 | 8 | 95 | 1.5 3 | zw200 | 0.20 | 0.340 | 0～5 | 100 | 1000 | 15 | 75 | 2.2 4 | zw400 | 0.40 | 0.660 | 0～5 | 100 | 1000 | 30 | 60 | 5.5 5 | zw700 | 0.70 | 1.150 | 0～5 | 100 | 1000 | 35 | 50 | 5.5 6 | zw950 | 0.95 | 1.570 | 0～5 | 100 | 1000 | 75 | 45 | 7.5 7 | zw1250 | 1.25 | 2.000 | 0～5 | 100 | 1000 | 100 | 40 | 7.5 8 | zw1600 | 1.60 | 2.700 | 0～5 | 100 | 1000 | 135 | 35 | 11.0 3.3 型号表示方法 3.3.1 表示方法：用干燥室实容积的1000倍来表示，m³用“真空振动”和“卧式”的汉语拼音首字母大写Z和W表示。 3.3.2 标记示例：干燥室实容积为0.03m³的卧式真空振动流动干燥机标记为 zw30。 附加说明 本标准由全国真空技术标准化技术委员会提出并归口，起草单位为辽宁省铁岭干燥技术研究所，主要起草人：赵健、徐鲁吉、张玉杰。
