【机械行业标准(JB)】 铜丝密封可烘烤真空法兰 铜丝

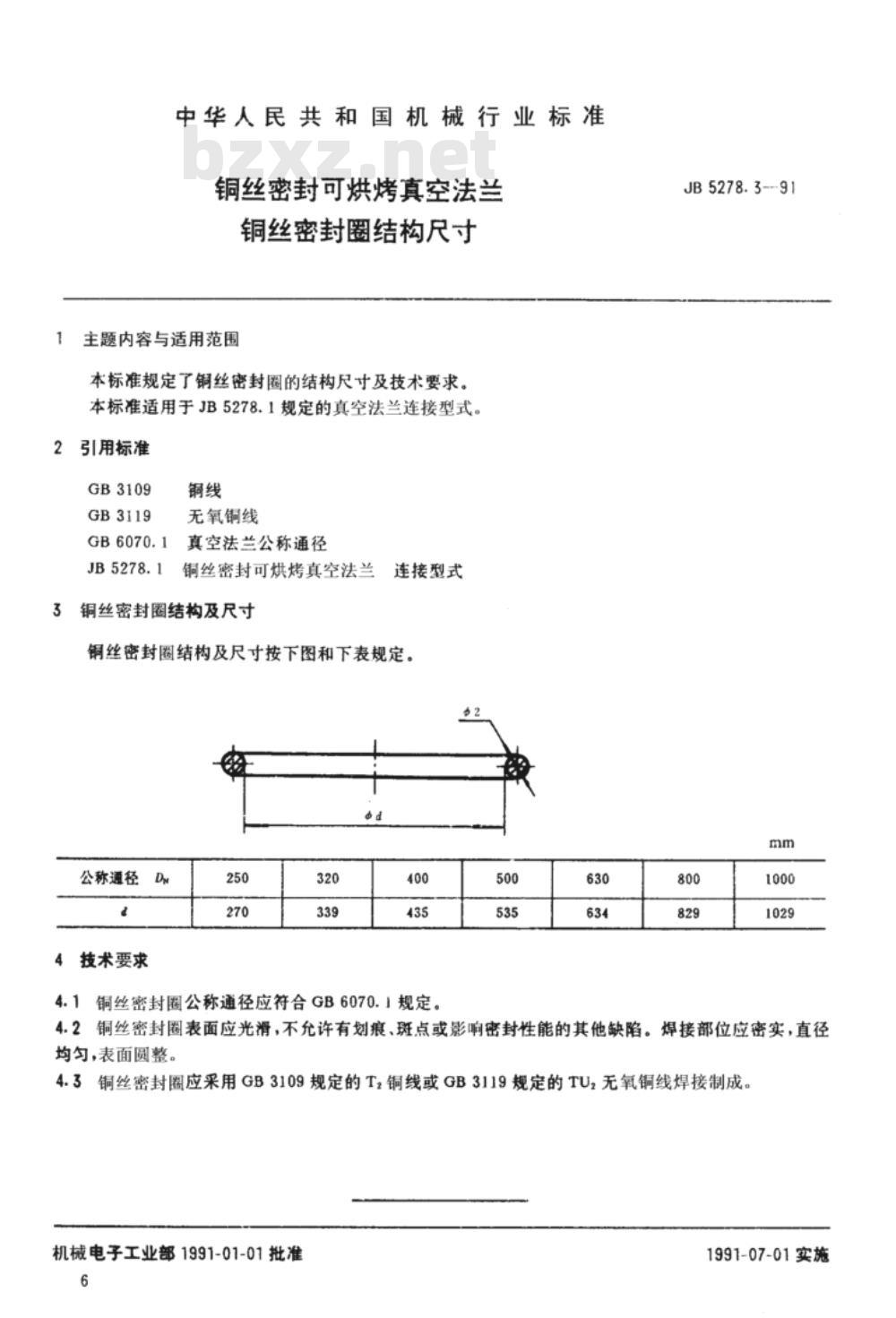

中华人民共和国机械行业标准 《铜丝密封可烘烤真空法兰》 1 主题内容与适用范围 本标准规定了铜丝密封圈的结构尺寸及技术要求。本标准适用于JB5278.1规定的真空法兰连接型式。 2 引用标准 - GB3109 T2铜线技术条件 - GB3119 无氧铜线技术条件 - GB6070.1 真空法兰公称通径 - JB5278.1 铜丝密封可烘烤真空法兰 3 铜丝密封圈结构及尺寸 铜丝密封圈结构及尺寸按下图和下表规定。公称通径（Dw）和对应尺寸（d）示例（单位：mm）： - 250: 270 - 320: 339 - 400: 435 - 500: 535 - 630: 634 - 800: 829 - 1000: 1029 4 技术要求 4.1 铜丝密封圈公称通径应符合GB6070.1的规定。 4.2 铜丝密封圈表面应光滑，不允许有划痕、斑点或其他影响密封性能的缺陷。焊接部位应密实，直径均匀，表面圆整。 4.3 铜丝密封圈应采用GB3109规定的T2铜线或GB3119规定的无氧铜线焊接制成。 附加说明 本标准由全国真空技术标准化技术委员会提出并归口，国营南光机器厂负责起草，主要起草人为冯慧生。
