【机械行业标准(JB)】 非金属滤板滤框

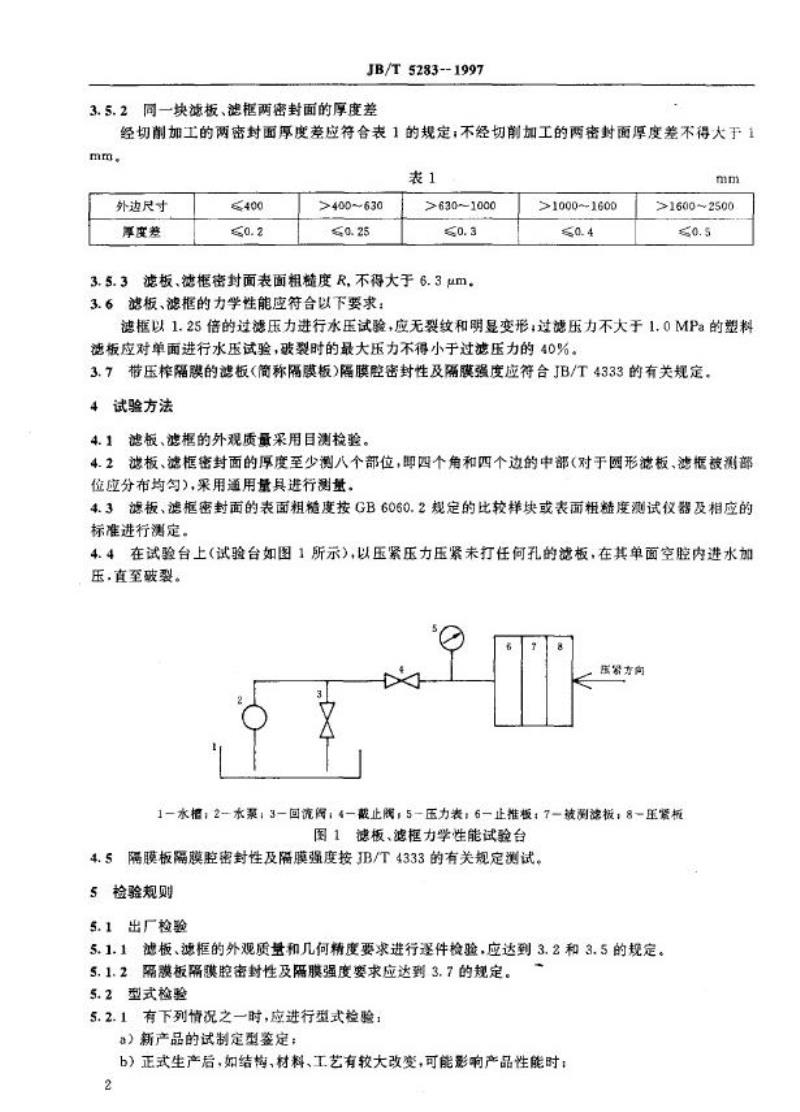

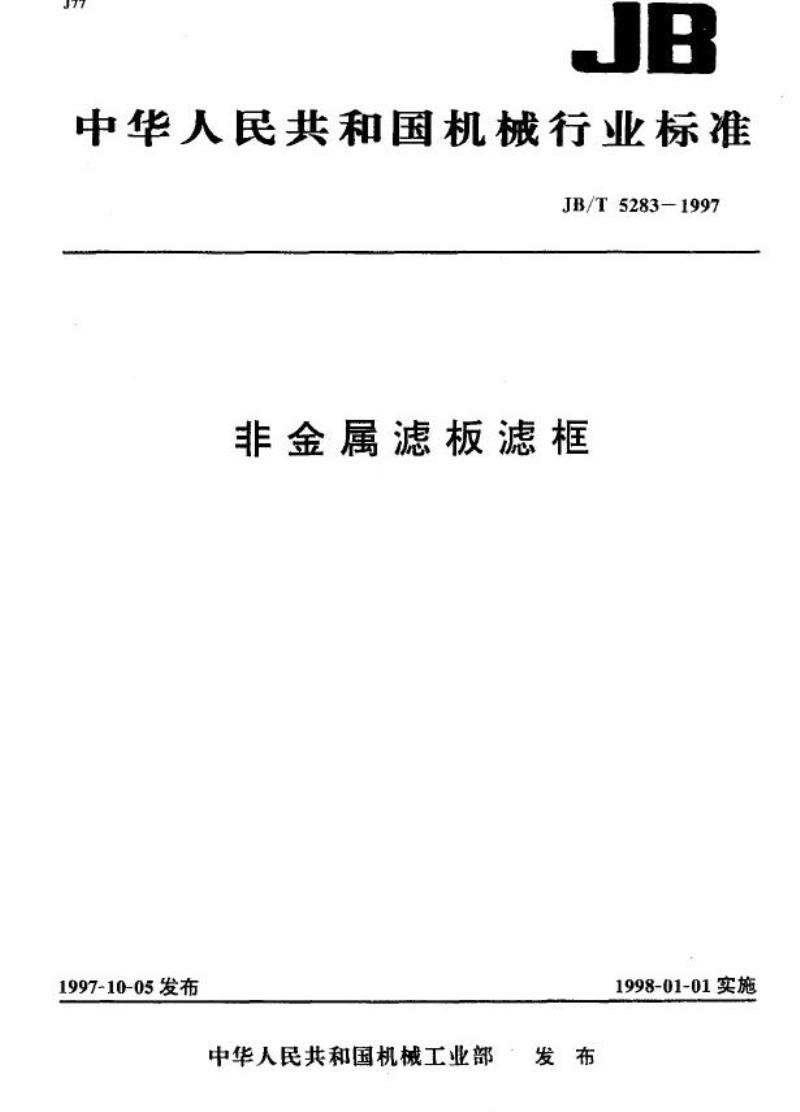

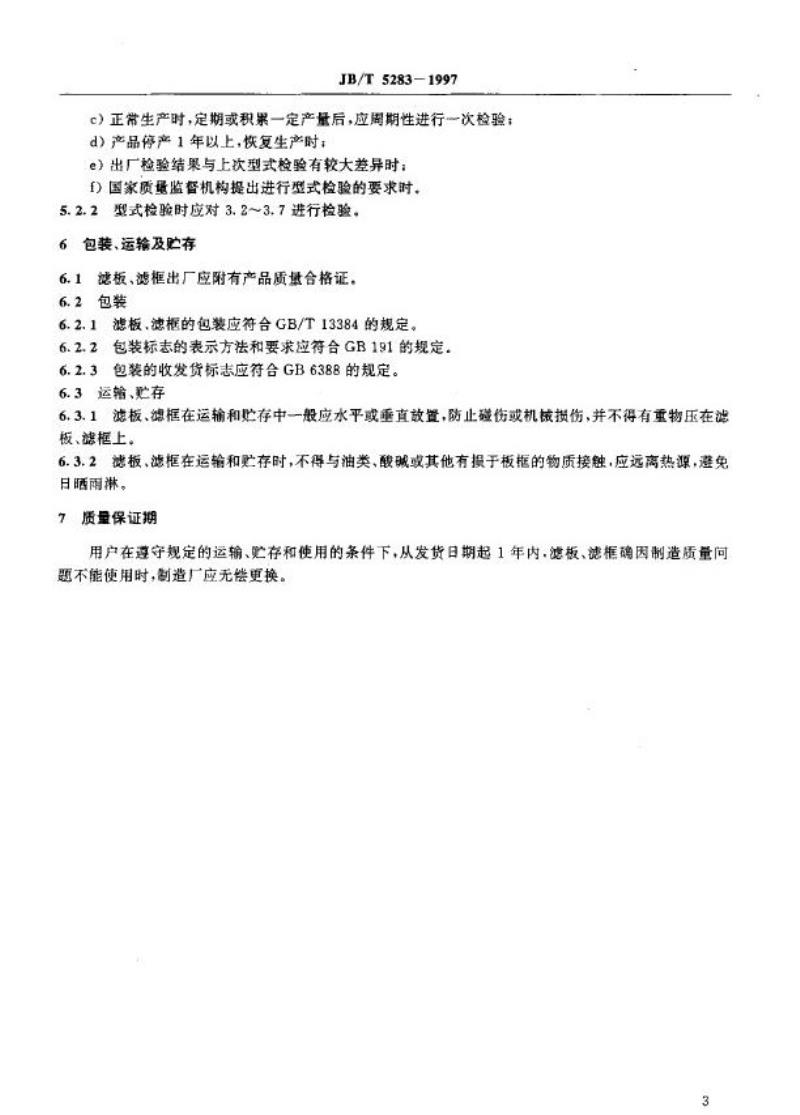

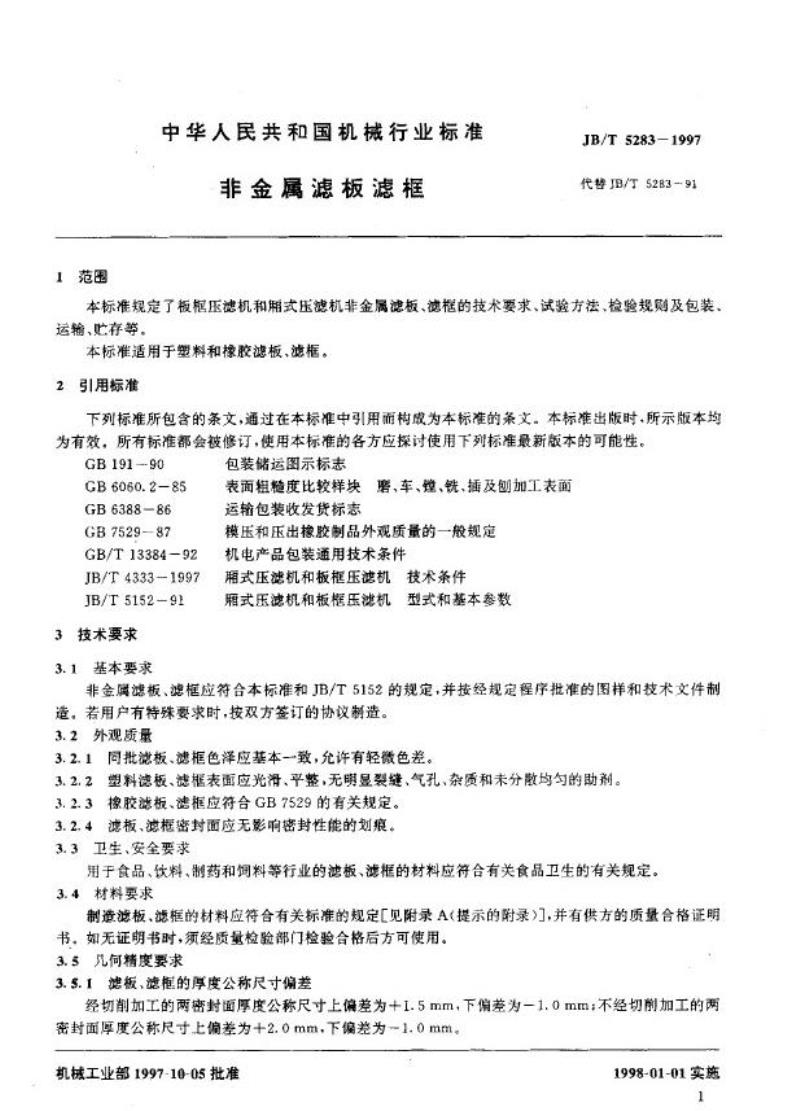

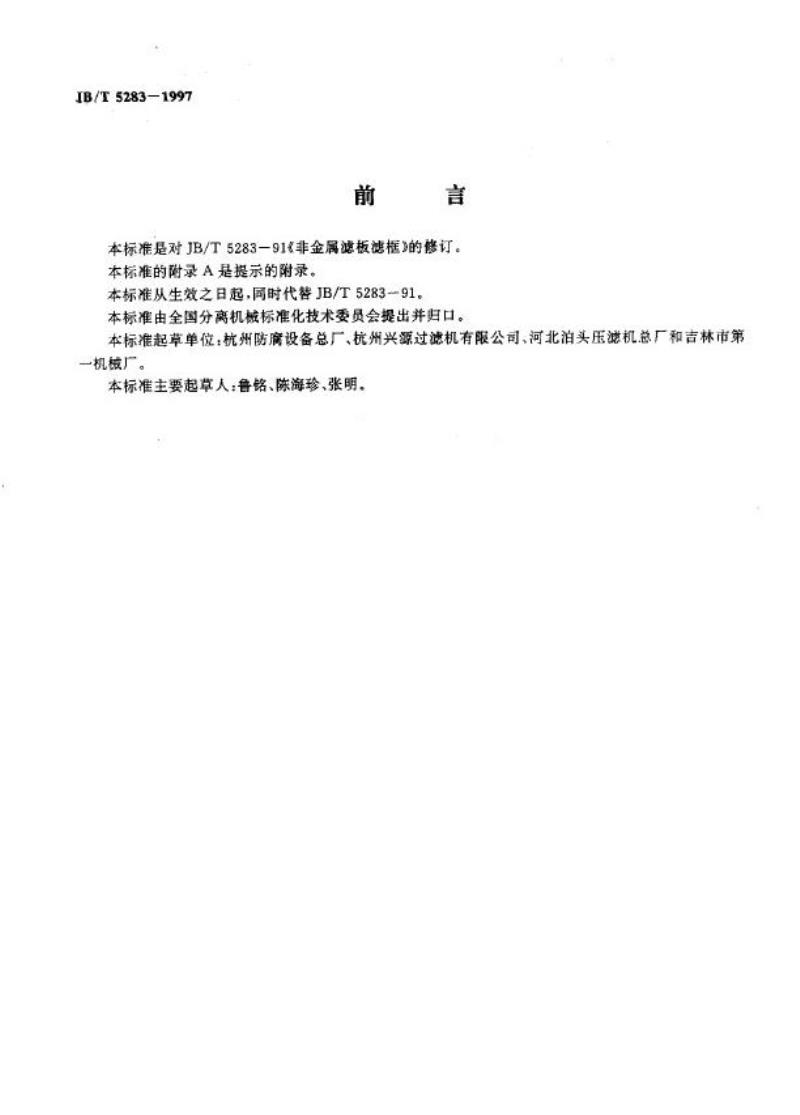

中华人民共和国机械行业标准 JB/T5283-1997 非金属滤板滤框 1997-10-05发布，中华人民共和国机械工业部发布，1998-01-01实施。 前言 本标准是对JB/T5283-91《非金属滤板滤框》的修订。本标准的附录A为提示性附录。本标准自生效之日起，代替JB/T5283-91，由全国分离机械标准化技术委员会提出并归口。起草单位为杭州防腐设备总厂、杭州兴源过滤机有限公司、河北泊头压滤机总厂和吉林市第一机械厂。主要起草人：鲁铭、陈海珍、张明。 1 范围 本标准规定了板框压滤机和厢式压滤机非金属滤板、滤框的技术要求、试验方法、检验规则及包装、运输、贮存等要求，适用于塑料和橡胶滤板、滤框。 2 规范性引用文件 下列标准中的条文通过引用构成本标准的条文。本标准出版时所示版本均为有效，使用本标准的各方应考虑引用标准的最新版本可能性。GB 19190、GB 6060.2-85、GB 6388-86、GB 7529-87、GB/T 13384-92、JB/T4333-1997、JB/T5152-91。 3 技术要求 3.1 基本要求 非金属滤板、滤框应符合本标准和JB/T5152的规定，并按经批准的图样和技术文件制造。如用户有特殊要求，可按双方协议制造。 3.2 外观质量 3.2.1 同批滤板、滤框颜色应基本一致，允许轻微色差。 3.2.2 塑料滤板、滤框表面应光滑平整，无明显裂缝、气孔、杂质及未均匀分散的助剂。 3.2.3 橡胶滤板、滤框应符合GB 7529的相关规定。 3.2.4 滤板、滤框密封面应无影响密封性能的划痕。 3.3 卫生、安全要求 用于食品、饮料、制药和饲料等行业的滤板、滤框材料应符合相关食品卫生规定。 3.4 材料要求 制造滤板、滤框的材料应符合相关标准，并附供应方质量合格证明书。如无证明书，须经质量检验部门检验合格后方可使用。 3.5 几何精度要求 3.5.1 滤板、滤框厚度公称尺寸偏差：经切削加工的密封面厚度上偏差为+1.5mm，下偏差为-1.0mm；不经切削加工的密封面厚度上偏差为+2.0mm，下偏差为-1.0mm。 3.5.2 同一滤板、滤框两密封面的厚度差应符合表1规定，不经切削加工的厚度差不得大于1mm。 表1 外边尺寸与厚度差： 400mm及以下: 0.2mm >400~630mm: 0.25mm >630~1000mm: ≤0.3mm >1000~1600mm: 0.4mm >1600~2500mm: ≤0.5mm 3.5.3 滤板、滤框密封面表面粗糙度R不大于6.3μm。 3.6 力学性能 滤框应以1.25倍过滤压力进行水压试验，无裂纹和明显变形。过滤压力不大于1.0MPa的塑料滤板应单面进行水压试验，破裂时最大压力不得低于过滤压力的40%。 3.7 带压榨隔膜的滤板（隔膜板）隔膜腔密封性及隔膜强度应符合JB/T4333规定。 4 试验方法 4.1 外观质量采用目测检验。 4.2 密封面厚度至少测八个部位（四角及四边中部），圆形滤板、滤框被测部位应均匀分布，使用通用量具测量。 4.3 密封面表面粗糙度按GB 6060.2规定的比较样块或仪器测定。 4.4 在试验台上，用压紧压力压紧未打孔滤板，在单面空腔内进水加压直至破裂。 4.5 隔膜板隔膜腔密封性及隔膜强度按JB/T4333规定测试。 5 检验规则 5.1 出厂检验 5.1.1 滤板、滤框的外观质量和几何精度应符合3.2和3.5规定。 5.1.2 隔膜板隔膜腔密封性及隔膜强度应符合3.7规定。 5.2 型式检验 5.2.1 出现以下情况之一，应进行型式检验： (a) 新产品试制型鉴定； (b) 正式生产后，结构、材料、工艺有较大变化。
