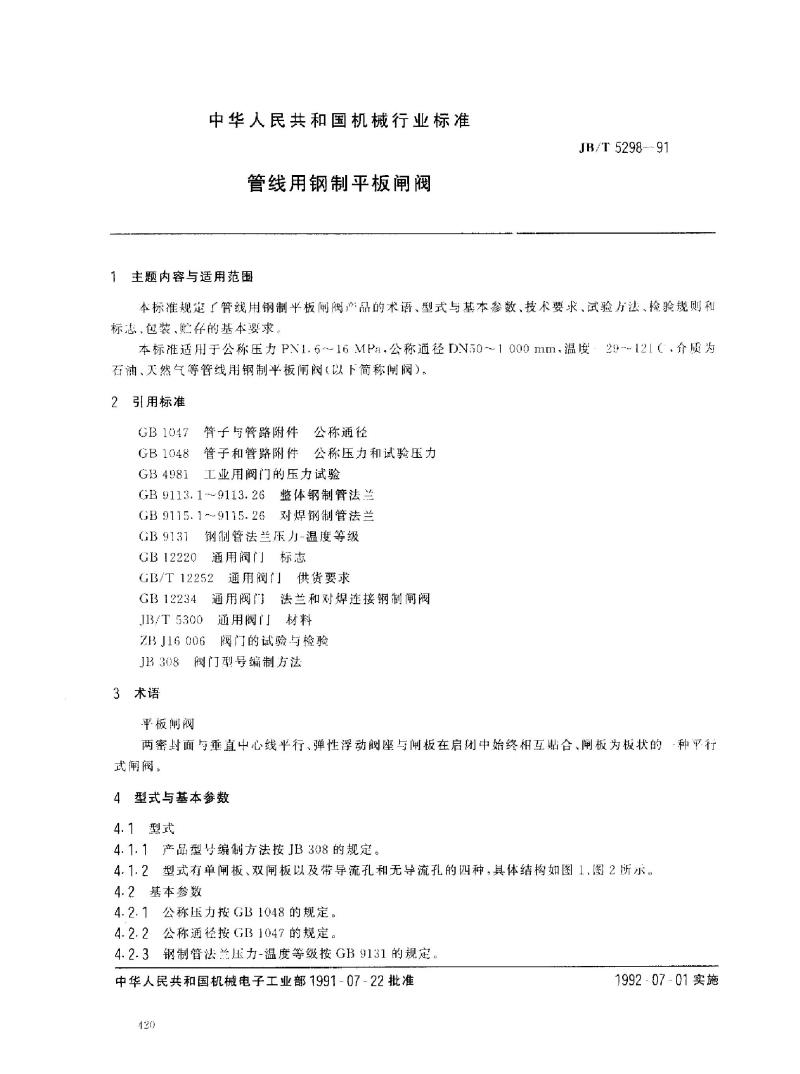

【机械行业标准(JB)】 管线用钢制平板闸阀

中华人民共和国机械行业标准
管线用钢制平板闸阀
JB/T 5298-91

1 主题内容与适用范围
本标准规定管线用钢制平板闸阀产品的术语、型式与基本参数、技术要求、试验方法、检验规则、标志及包装。本标准适用于公称压力 PN 1.6~16 MPa、公称通径 DN 50~1000 mm，温度 -29~121℃，介质为石油、天然气等的管线用钢制平板闸阀（以下简称闸阀）。

2 引用标准
GB1047A 管子与管路附件公称通径
GB1048 管子和管路附件公称压力和试验压力
GB4981 工业用阀门的压力试验
GB9113.1~9113.26 整体钢制管法兰
GB9115.1~9115.26 对焊钢制管法兰
GB9131 钢制管法兰压力-温度等级
GB12220 通用阀门标志
GB/T12252 通用阀门供货要求
GB12234 通用阀门法兰和对焊连接钢制闸阀
JB/T5300 通用阀门材料
ZBJ16006 阀门的试验与检验
JB308 阀门型号编制方法

3 术语
平板闸阀：两密封面与垂直中心线平行、弹性浮动阀座与闸板在启闭中始终相互贴合、闸板为板状的一种平行式闸阀。
www.bzxz.net
4 型式与基本参数
4.1 型式
4.1.1 产品型号按 JB308 规定编制。

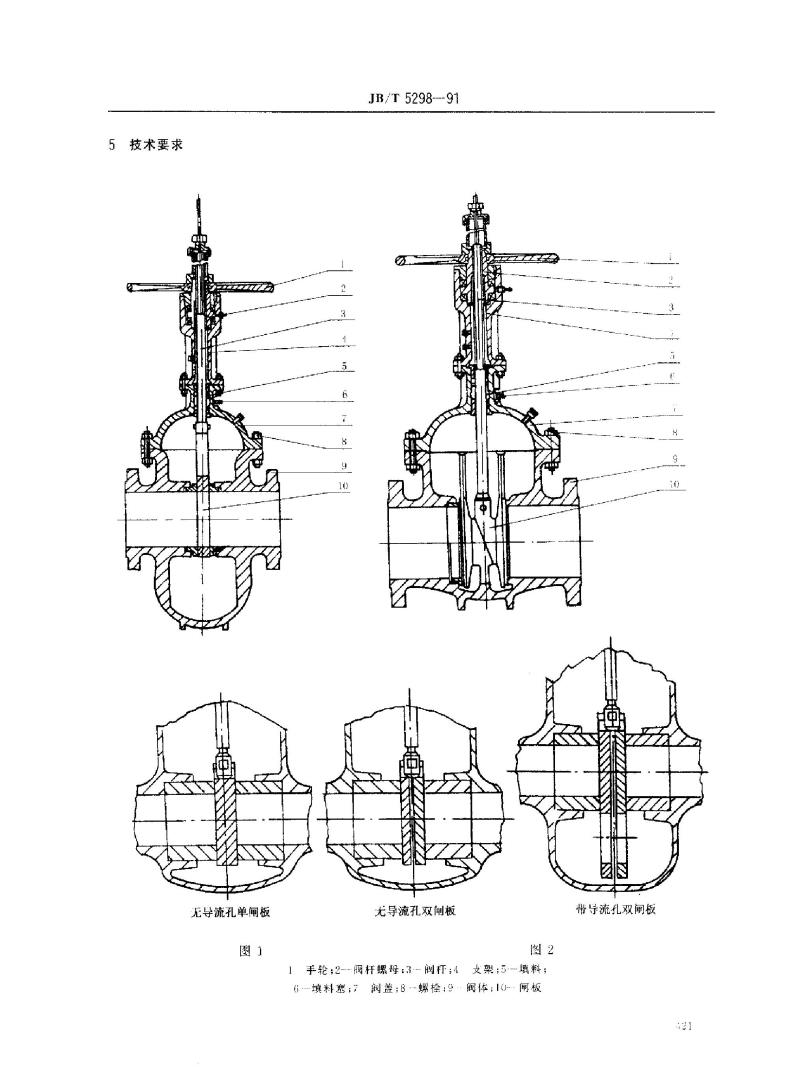

4.1.2 型式有单闸板、双闸板，以及带导流孔和无导流孔四种，具体结构如图1、图2所示。
4.2 基本参数
4.2.1 公称压力按 GB1048 规定。
4.2.2 公称通径按 GB1047 规定。
4.2.3 钢制管法兰压力-温度等级按 GB9131 规定。

5 技术要求
5.1 阀体

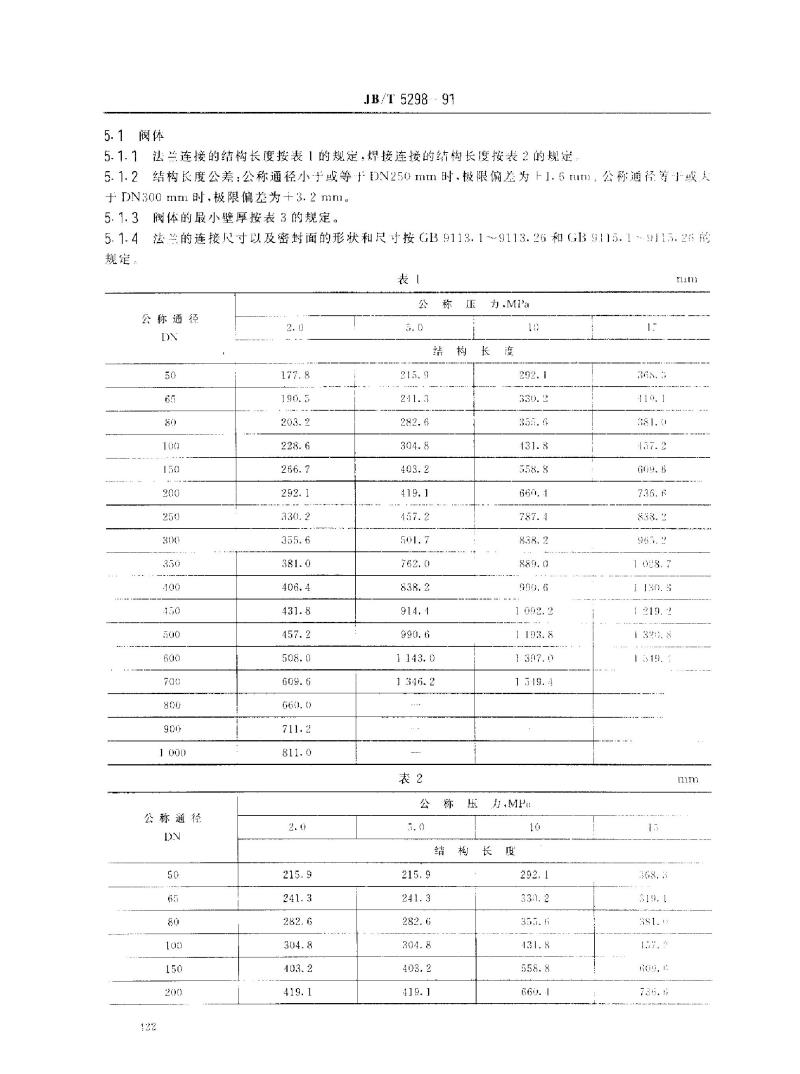

5.1.1 法兰连接结构长度按表1规定，焊接连接结构长度按表2规定。
5.1.2 结构长度公差：公称通径 DN ≤ 250 mm 时极限偏差 ±1.6 mm；公称通径 DN ≥ 300 mm 时极限偏差 ±3.2 mm。

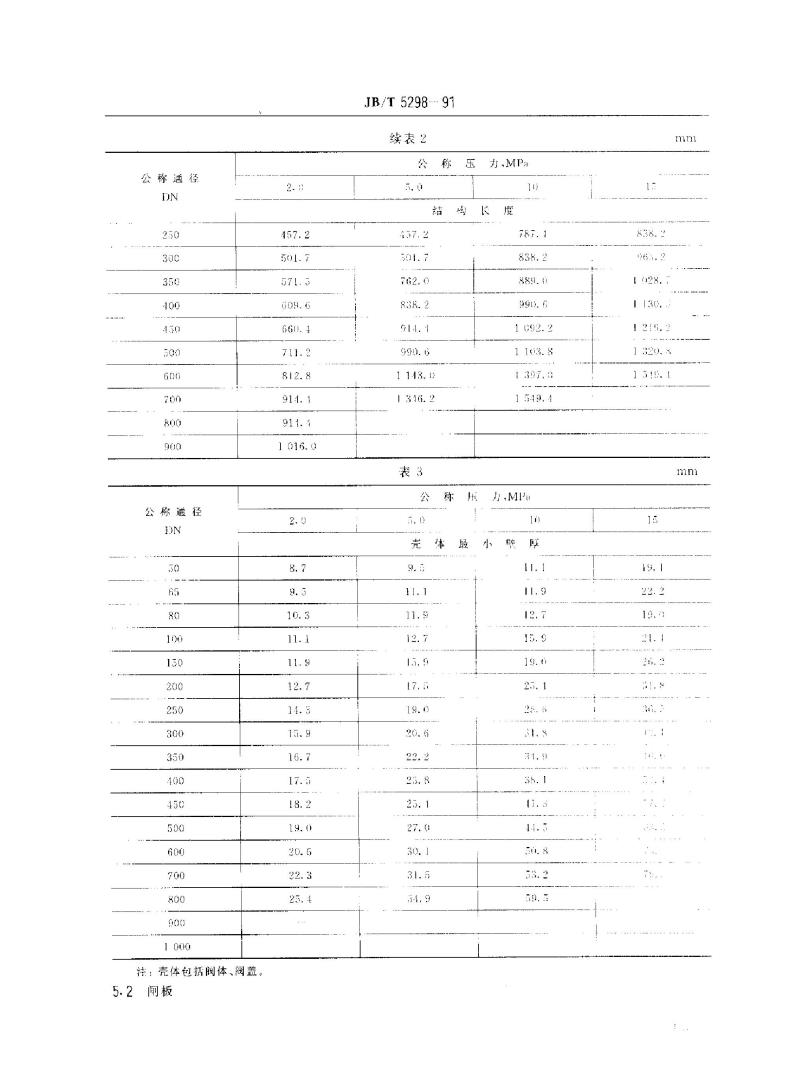

5.1.3 阀体最小壁厚按表3规定。
5.1.4 法兰连接尺寸及密封面形状和尺寸按 GB9113 系列和 GB9115 系列规定。

表1 公称通径及法兰长度示例：
DN 50-1000，长度 215.9~1346.2 mm

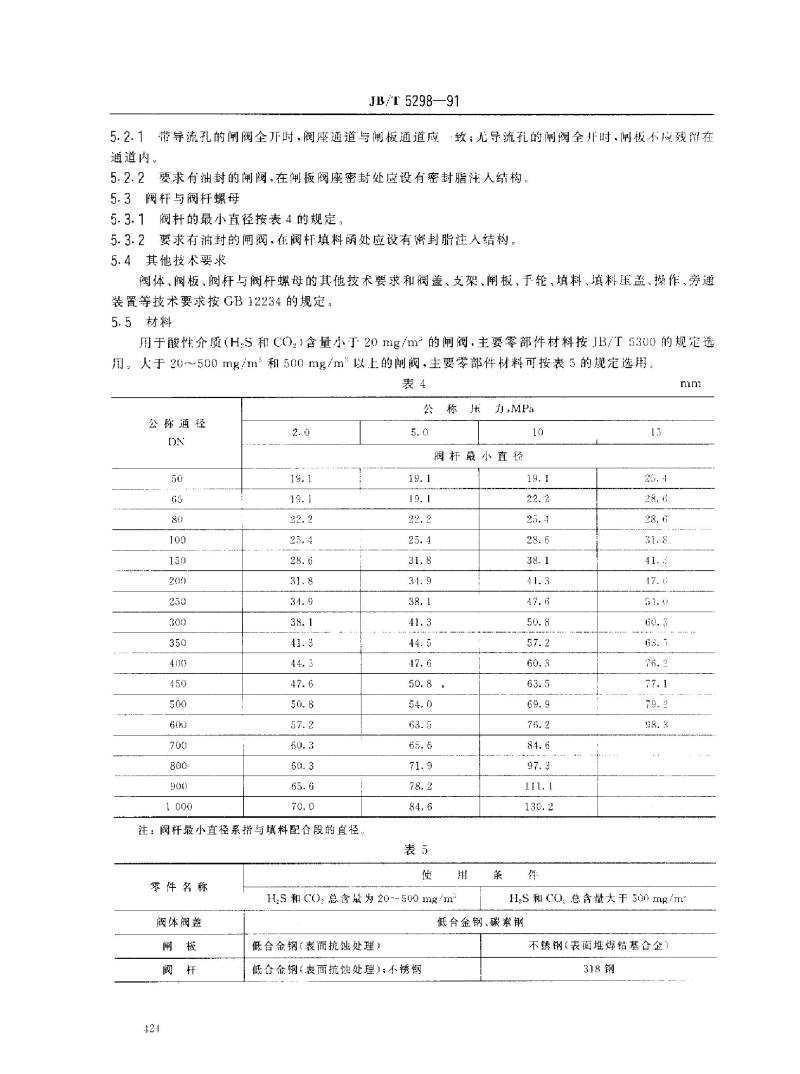

5.2 闸板
闸板结构应符合设计型式要求，包括带导流孔和无导流孔的单闸板及双闸板，保证启闭过程中密封可靠。

注：壳体包括阀体和阀盖。
