【电子行业标准(SJ)】 3DD56型和3DD57型NPN硅外延平面低频大功率三极管

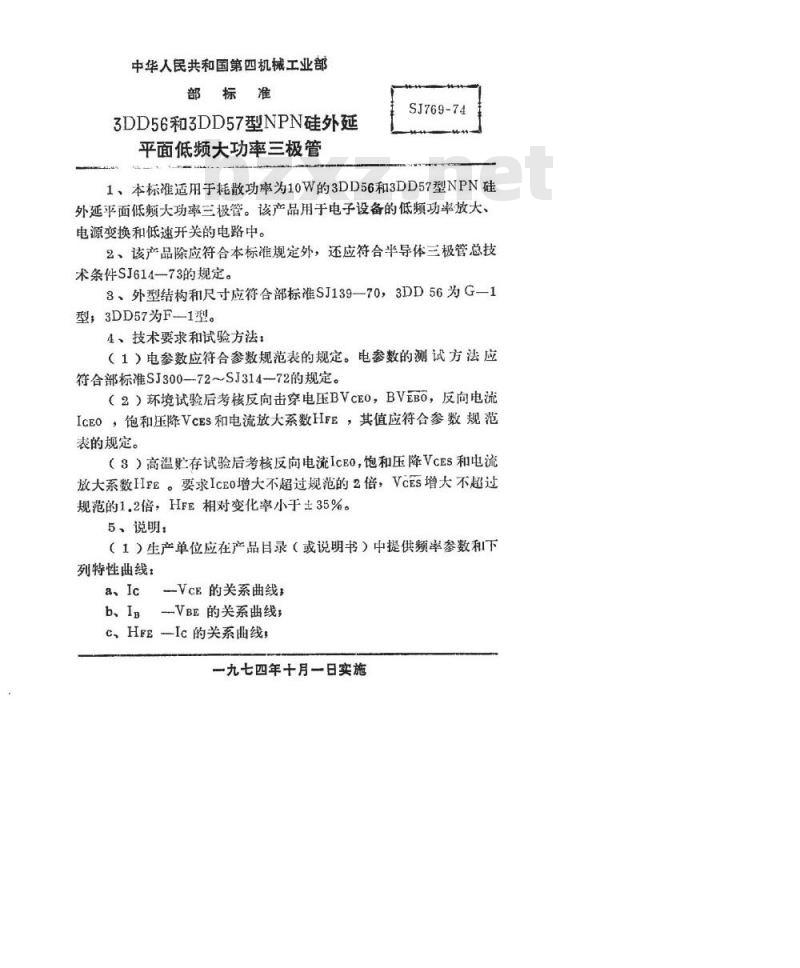

中华人民共和国第四机械工业部部标准
3DD56和3DD57型NPN硅外延
平面低频大功率三极管
SJ769-74
1、本标准适用于耗散功率为10W的3DD56和3DD57型NPN硅外延平面低频大功率三极管。该产品用于电子设备的低频功率放大、电源变换和低速开关的电路中。2、该产品除应符合本标准规定外，还应符合半导体三极管总技术条件SJ614--73的规定。
3、外型结构和尺寸应符合部标准SJ139—70，3DD56为G—1型，3DD57为F—1型。
4、技术要求和试验方法：
（1）电参数应符合参数规范表的规定。电参数的测试方法应符合部标准SJ300-72~SJ314--72的规定。（2）环境试验后考核反向击穿电压BVcEO，BVEBO，反向电流IcEO，饱和压降VcEs和电流放大系数HFE，其值应符合参数规范表的规定。
（8）高温贮存试验后考核反向电流IcEO，饱和压降VcEs和电流放大系数HrE。要求IcEo增大不超过规范的2倍，VcEs增大不超过规范的1.2倍，HFE相对变化率小于±35%。5、说明：
（1）生产单位应在产品目录（或说明书）中提供频率参数和下列特性曲线：
a、Ic-VcE的关系曲线
b、IBVBE的关系曲线
C，HFE-Ic的关系曲线：
一九七四年十月一日实施

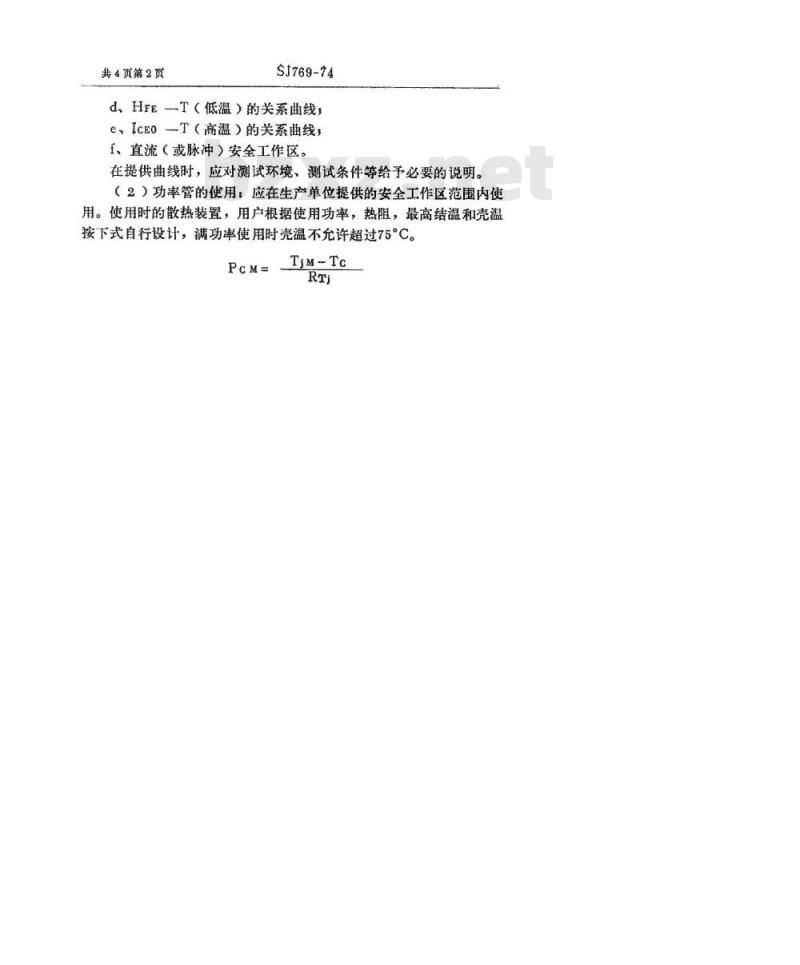

共4页第2页
SJ769-74
d、HFET（低温）的关系曲线，
e、IcEO一T（高温）的关系曲线，f、直流（或脉冲）安全工作区。在提供曲线时，应对测试环境、测试条件等给予必要的说明。（2）功率管的使用：应在生产单位提供的安全工作区范围内使用。使用时的散热装置，用户根据使用功率，热阻，最高结温和壳温按下式自行设计，满功率使用时壳温不允许超过75°C。PcM=
TjM-Tc

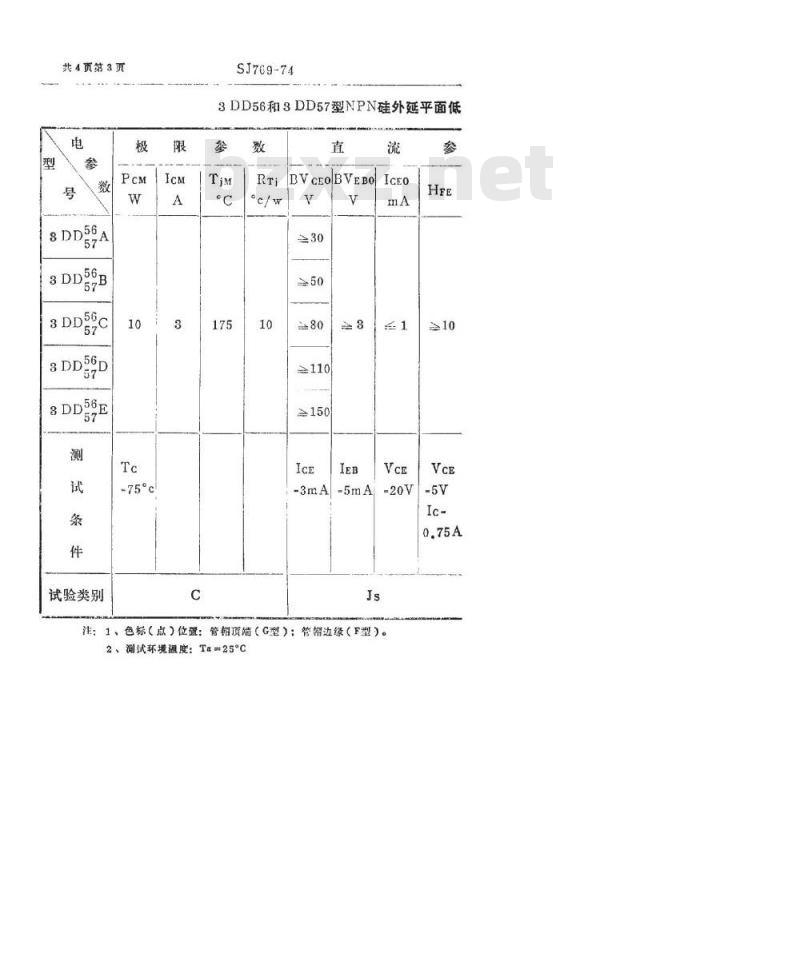

共4页第3页
8DD58B
8DD56D此内容来自标准下载网
8DD56E
试验类别
-75℃
SJ769-74
3DD56和3DD57型NPN硅外延平面低参
BVcEoBVEBo
注：1、色标（点）位置：管辑顶陷（G型）：管相边绿（F型）。2、测试环境温度：Ta=25°C

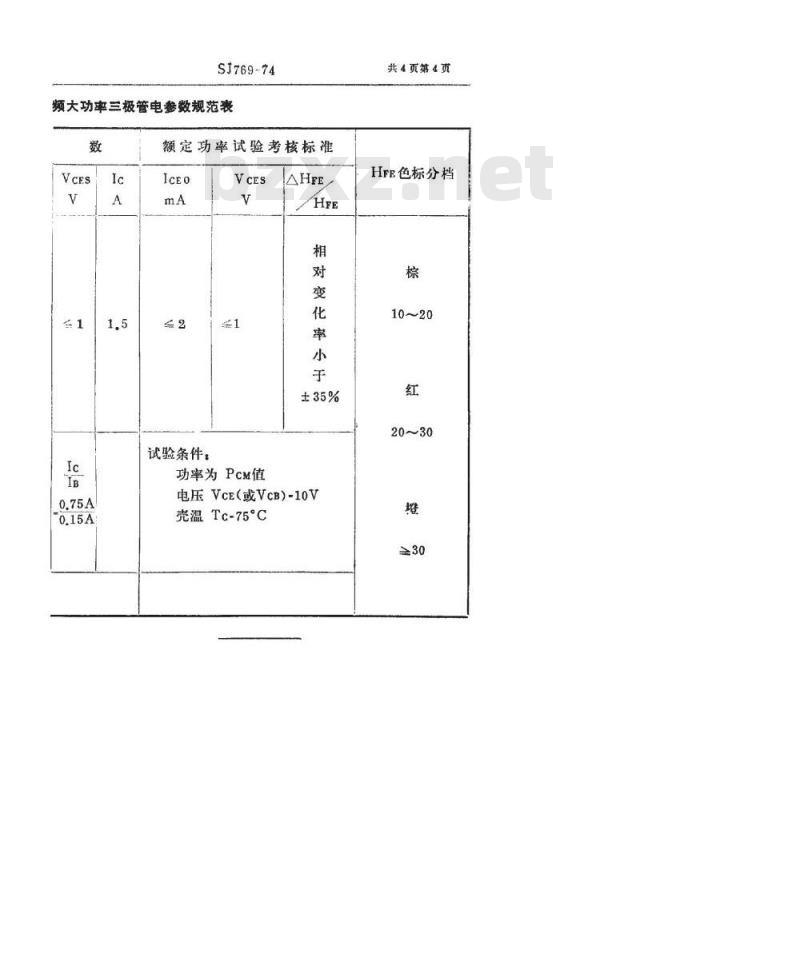

SJ769-74
频大功率三极管电参数规范表
额定功率试验考核标准
试验条件：
功率为PcM值
电压VcE(或VcB)-10V
壳温Tc-75C
共4页第4页
HFE色标分档
