【电子行业标准(SJ)】 3DD64型NPN硅合金扩散低频大功率三极管

中华人民共和国第四机械工业部部标准

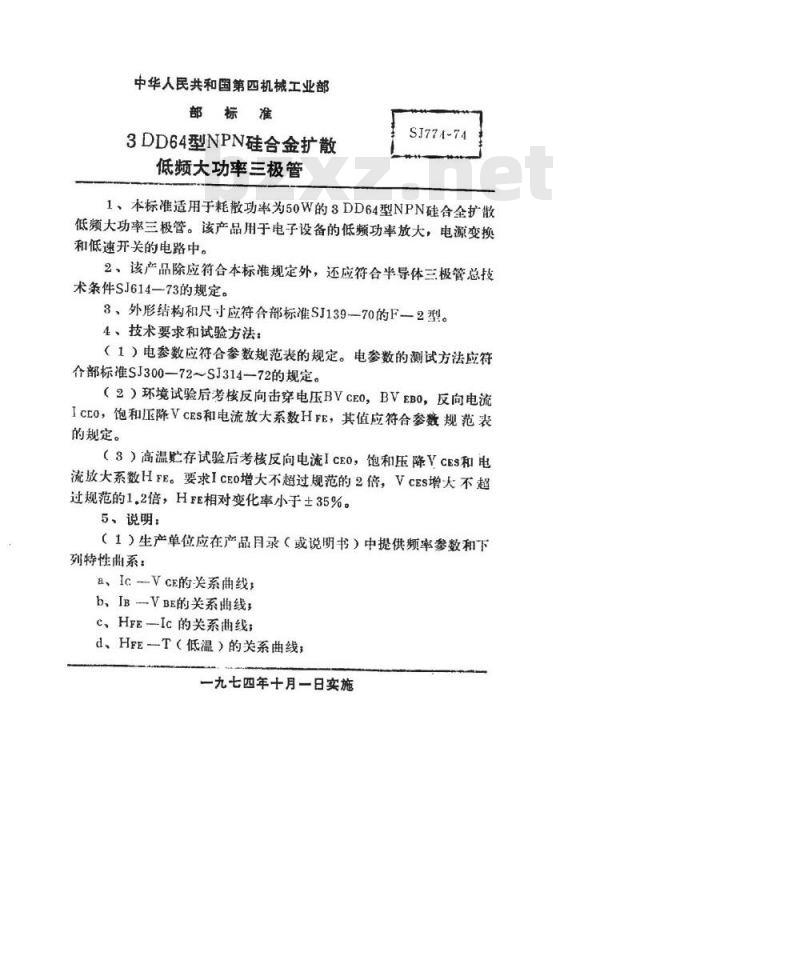

3DD64型NPN硅合金扩散
低频大功率三极管
SJ774-74
1、本标准适用于耗散功率为50W的3DD64型NPN硅合金扩散低频大功率三极管。该产品用于电子设备的低频功率放大，电源变换和低速开关的电路中。
2、该产品除应符合本标准规定外，还应符合半导体三极管总技术条件SJ614—73的规定。
8、外形结构和尺寸应符合部标准SJ13970的F一2型。4、技术要求和试验方法：
（1）电参数应符合参数规范表的规定。电参数的测试方法应符个部标准SJ300-72~SJ314-72的规定。（2）环境试验后考核反向击穿电压BVCEO，BVEBO，反向电流IcEO，饱和压降VcEs和电流放大系数HFE，其值应符合参数规范表的规定。Www.bzxZ.net
（8）高温贮存试验后考核反向电流IcEO，饱和压降VcES和电流放大系数HFE。要求IcEo增大不超过规范的2倍，VcEs增大不超过规范的1.2倍，HFE相对变化率小于±35%。5、说明：
（1）生产单位应在产品目录（或说明书）中提供频率参数和下列特性曲系：
a、Ic-VcE的关系曲线；
b、IBVBE的关系曲线；
C、HFE-Ic的关系曲线；
d、HFE一T（低温）的关系曲线；一九七四年十月一日实施
4页第2页
SJ774-74

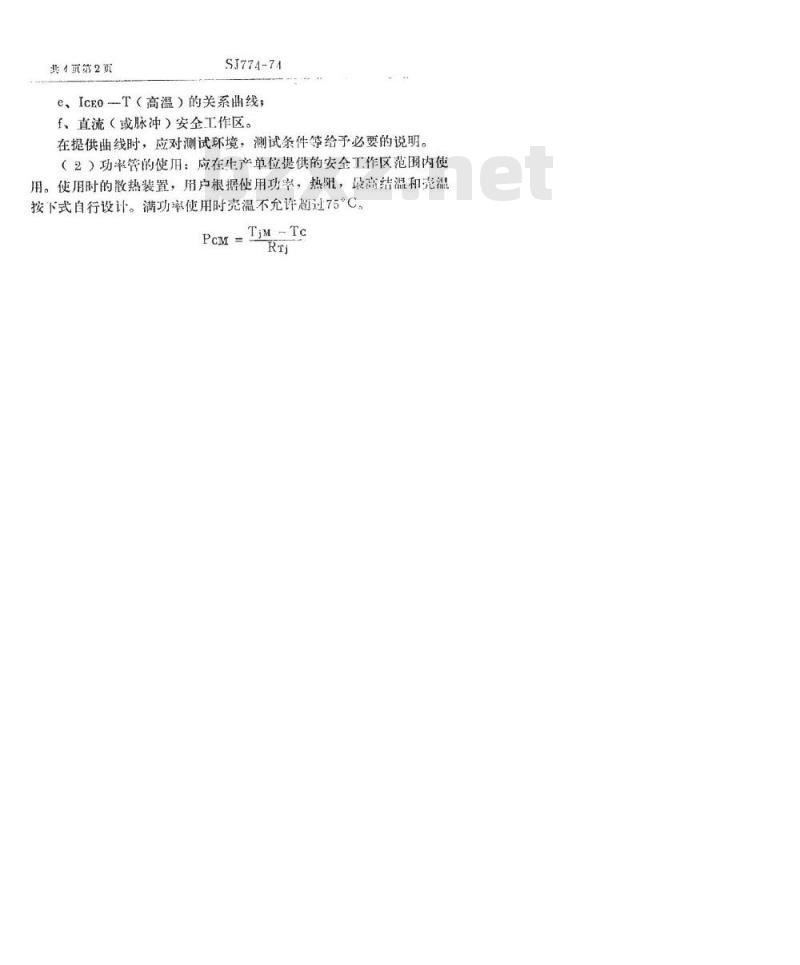

e、IcEOT（高温）的关系曲线；f、直流（或脉冲）安全工作区。在提供曲线时，应对测试环境，测试条件等给予必要的说明。（2）功率管的使用：应在生产单位提供的安全工作区范围内使用。使用时的散热装置，用户根据使用功率，热阻，最高结温和壳温按下式自行设计。满功率使用时壳温不允许超过75°C。PcM= Tim-Tc
共4页第3页
8DD64A
3DD64B
3DD64C
3DD64D
3DD64E
试验类别
-75°℃
SJ774-74

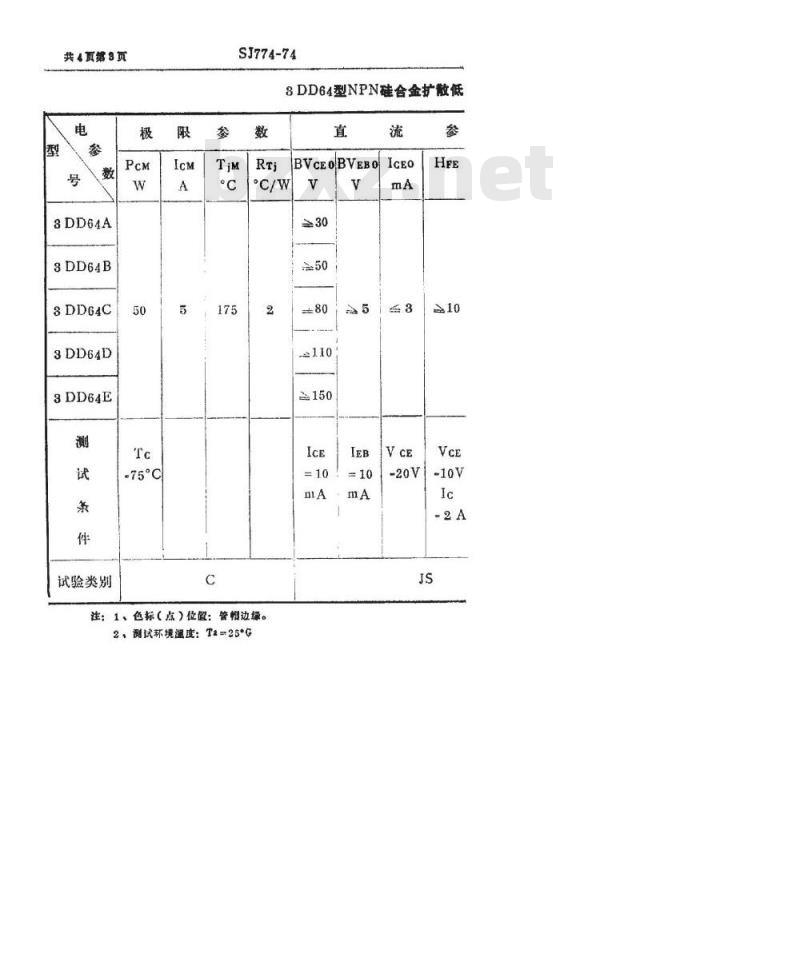

8DD64型NPN硅合金扩散低
BVCEOBVEBO
注：1、色标（点）位假：管帽边绿。2、测试环境湿度：T2=25G
SJ774-74

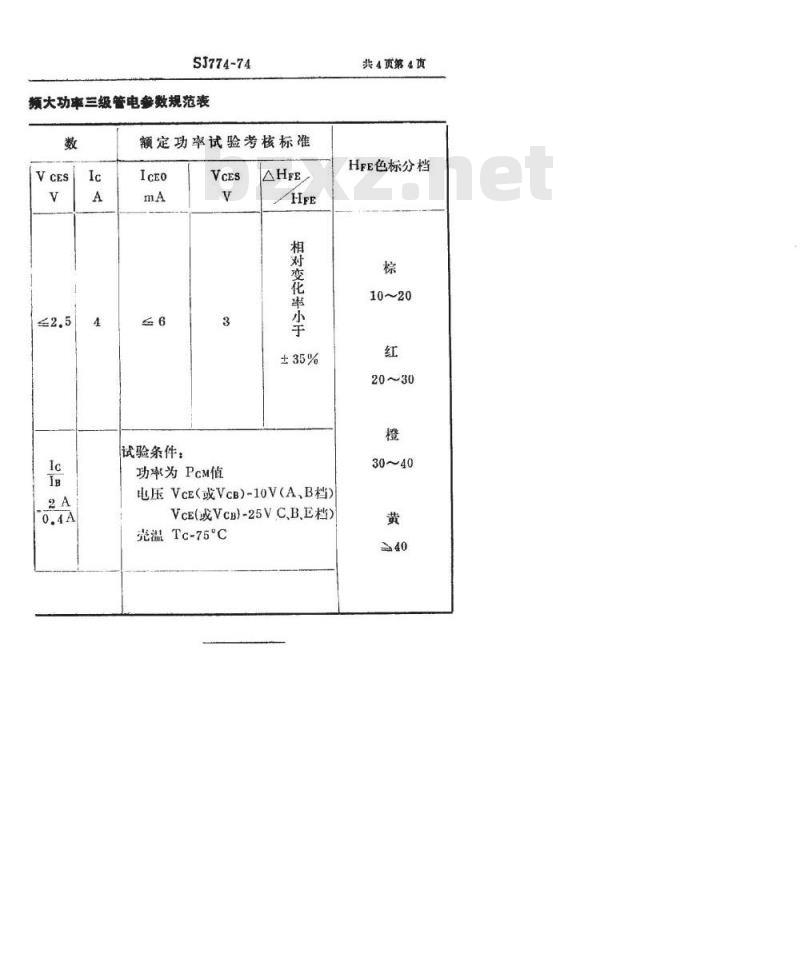

频大功率三级管电参数规范表
额定功率试验考核标准
试验条件：
功率为PcM值
对变化串小于
电压VcE（或VcB)-10V(A，B档）VcE(或VcB)-25VC.B.E档)
壳温Tc-75°C
共4页第4真
HFE色标分档
20～30
30～40
