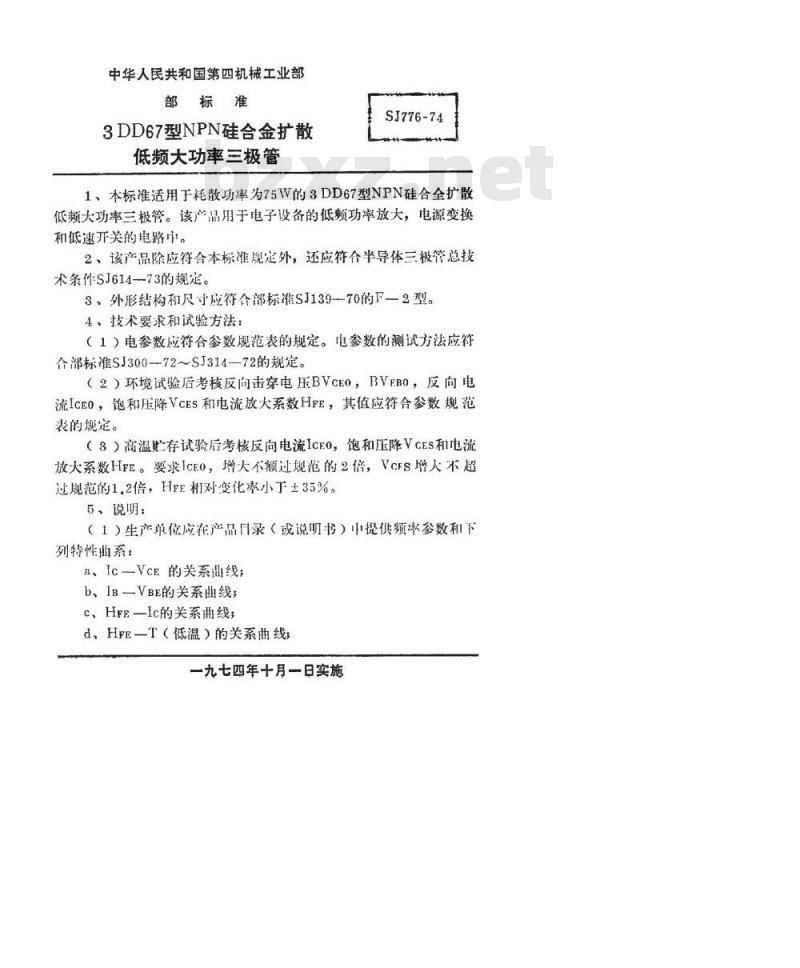

中华人民共和国第四机械工业部部标准
3DD67型NPN硅合金扩散
低频大功率三极管
SJ776-74
1、本标准适用于耗散功率为75W的3DD67型NPN硅合全扩散低频大功率三极管。该产品用于电子设备的低频功率放大，电源变换和低速开关的电路中。
2、该产品除应符合本标准规定外，还应符合半导体三极管总技术条件SJ61473的规定。
3，、外形结构和尺寸应符合部标准SJ139一70的F一2型。4、技术要求和试验方法：
（1）电参数应符合参数规范表的规定。电参数的测试方法应符合部标准SJ300—72～SJ314—72的规定。（2）环境试验后考核反向击穿电压BVCEO，BVEBO，反向电流IcEO，饱和压降VCES和电流放大系数HFE，其值应符合参数规范表的现定。
（8）高温贮存试验后考核反向电流IcEO，饱和压降VcEs和电流放大系数HFE。要求ICEO，增大不额过规范的2倍，VCFS增人不超过规范的1.2倍，HrE相对变化率小于±35%。5、说明：
（1）生产单位应在产品月录（或说明书）中提供频率参数和下列特性出系：
a、Ic-VcE的关系灿线：
b、IBVBE的关系曲线；
C、HFE一Ic的关系曲线；
d、HFE一T（低温）的关系曲线：一九七四年十月一日实施
共4页第2死
SJ776-74

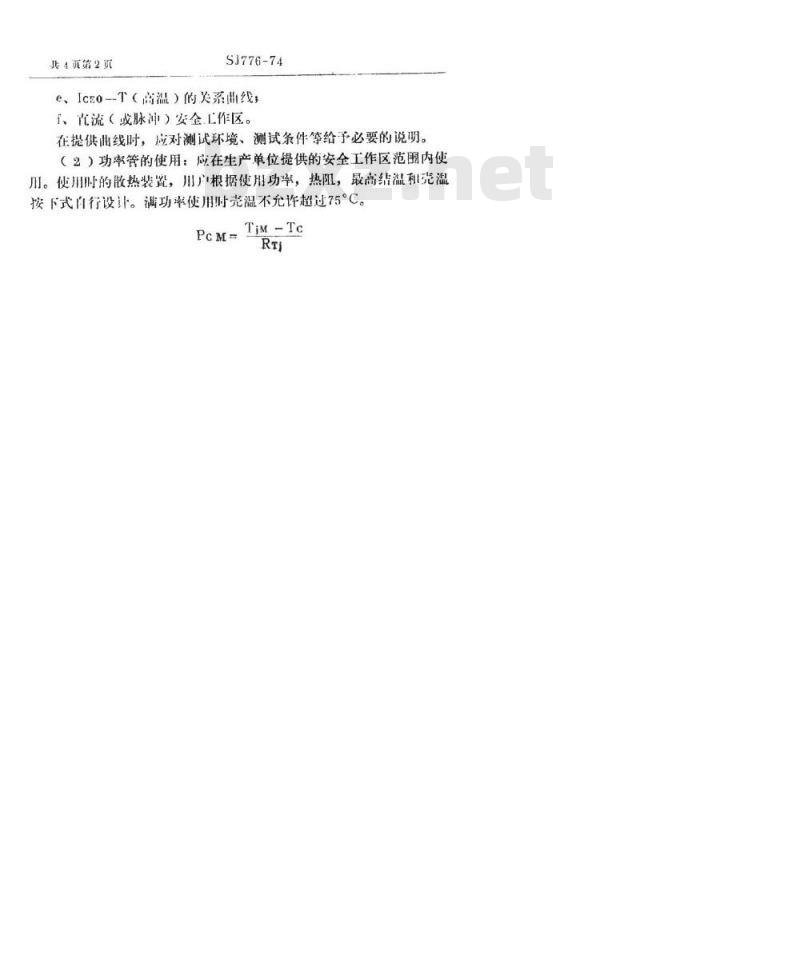

e、IcEo-T（商温）的美系曲线
、直流（或脉冲）安全工作区。在提供曲线时，应对测试环境、测试条件等给予必要的说明。（2）功率管的使用：应在生产单位提供的安全工作区范围内使用。使用时的胶热装置，用户根据使用功率，热阻，最高结温和尧温按下式自行设计。满功率使用时壳温不允许超过75°C。TjM-Tcwww.bzxz.net
共1页第3资
3DD67A
3DD67B
SDD67C
8DD67D
8DD67E
试验类别
-75℃
SJ776-74

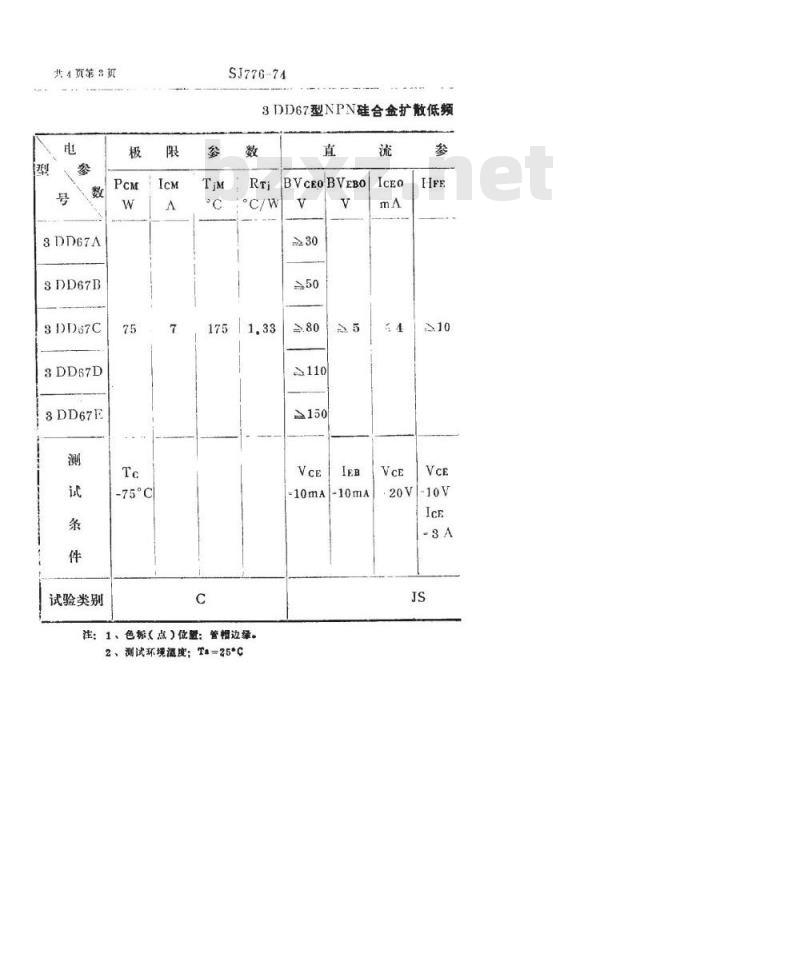

3DD67型NPN硅合金扩散低频
注：1、色标（点）位照：管相边缘。2、测试环境度；T#=25°C
BVcEOBVEBO
SJ776-74

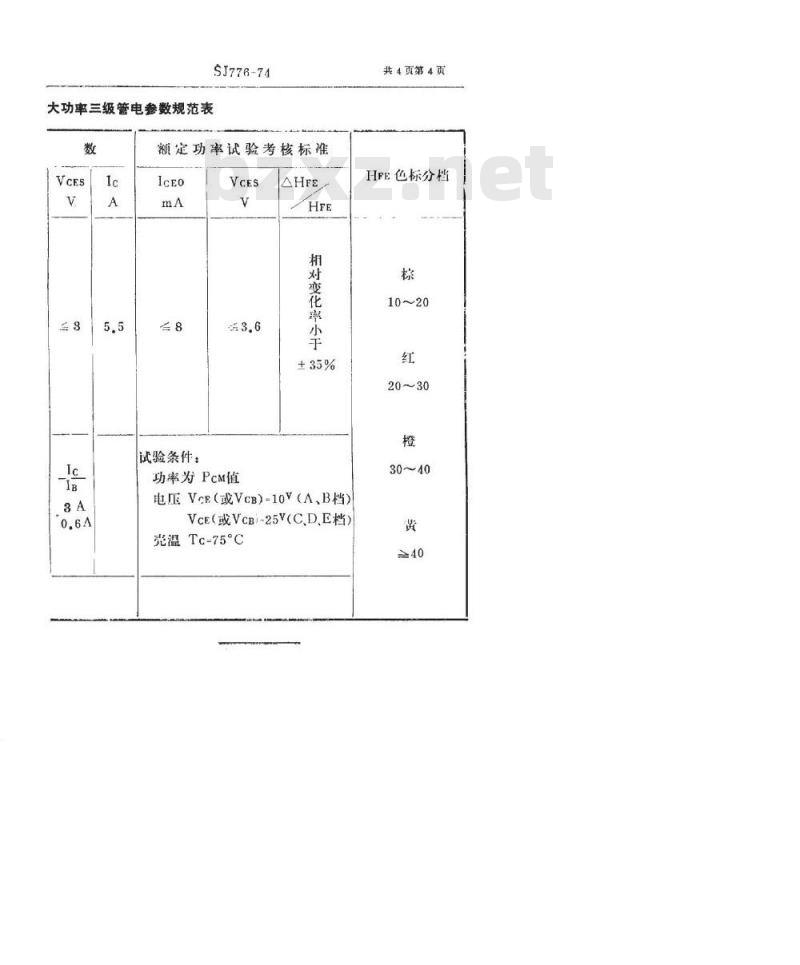

大功率三级管电参数规范表
额定功率试验考核标准
试验条件：
功率为PcM值
相对变化率小于
电压VcE（或VcB）-10V（A，B档）VcE（或VcB)-25V(CD.E档）
壳温Tc-75°C
共4页第4页
HFE色标分档
10～20
20～30
