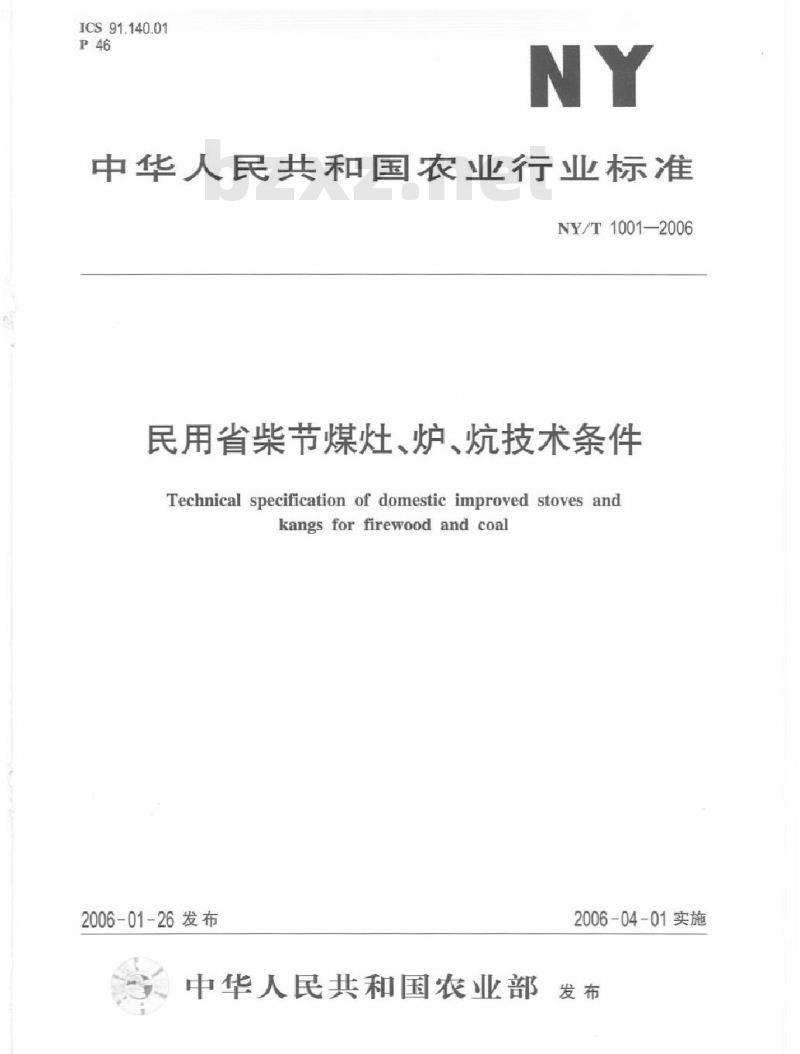

ICS 91.140.01
中华人民共和国农业行业标准
NY/T1001-2006
民用省柴节煤灶、炉、炕技术条件Technical specification of domestic improved stoves andkangsforfirewoodandcoal
2006-01-26发布
2006-04-01实施
中华人民共和国农业部

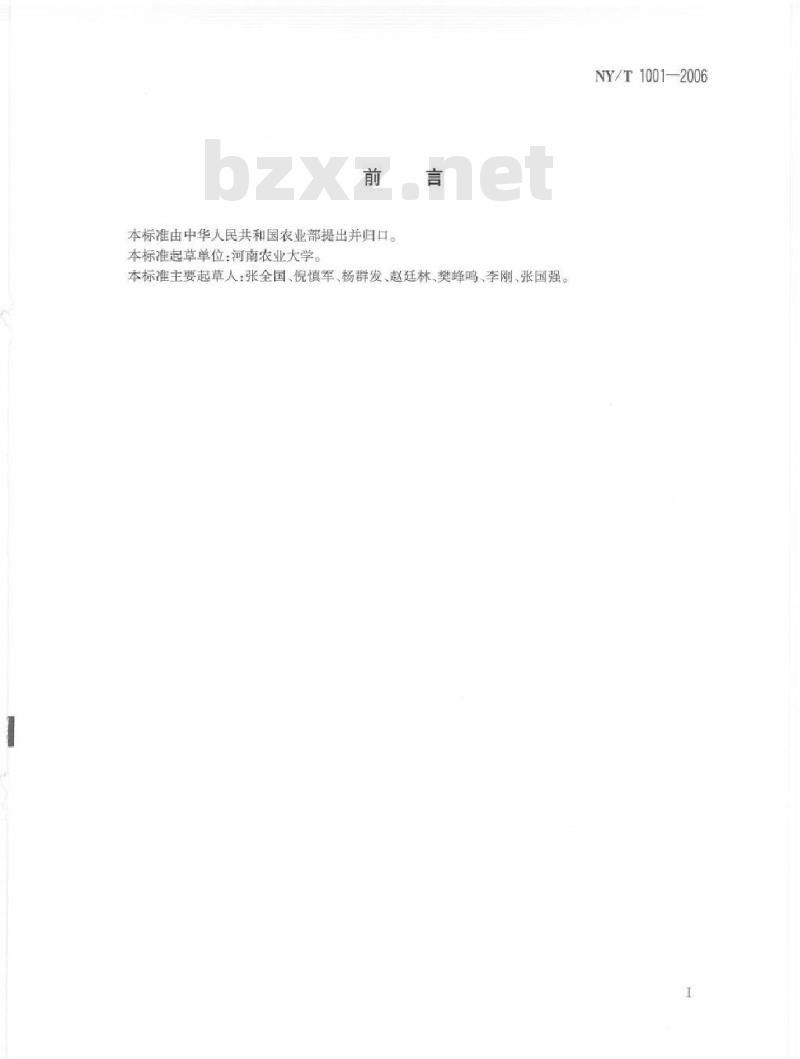

本标准由中华人民共和国农业部提出并归口。本标准起草单位：河南农业大学。本标准主要起草人：张全国、倪慎军、杨群发、赵廷林、樊峰鸣、李刚、张国强。NY/T1001—2006

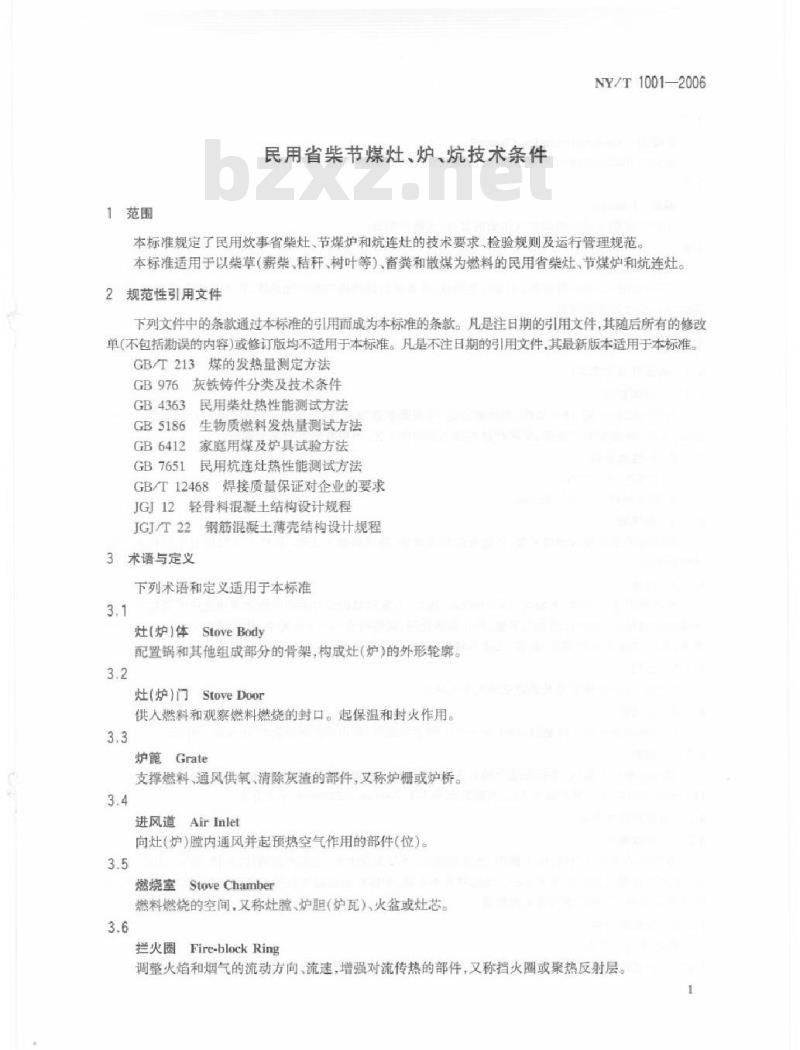

1范围
民用省柴节煤灶炉，炕技术条件NY/T1001—2006
本标准规定了民用炊事省柴灶、节煤炉和坑连灶的技术要求、检验规则及运行管理规范。本标准适用于以柴草（薪柴、秸秆、树叶等）、畜粪和散煤为燃料的民用省柴灶、节煤炉和炕连灶。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T213煤的发热量测定方法
GB976灰铁铸件分类及技术条件
GB4363民用柴灶热性能测试方法GB5186
GB6412
GB7651
生物质燃料发热量测试方法
家庭用煤及炉具试验方法
民用炕连灶热性能测试方法
焊接质量保证对企业的要求
GB/T12468
JGJ12轻骨料混凝土结构设计规程JGJ/T22钢筋混凝土薄壳结构设计规程3术语与定义
下列术语和定义适用于本标准
灶（炉）体StoveBody
配置锅和其他组成部分的骨架，构成灶（炉）的外形轮廊。3.2
灶（炉）门StoveDoor
供人燃料和观察燃料燃烧的封口。起保温和封火作用。3.3
炉麓Grate
支撑燃料、通风供氧、清除灰渣的部件，又称炉栅或炉桥。3.4
进风道AirInlet
向灶（炉）膛内通风并起预热空气作用的部件（位）3.5
燃烧室StoveChamber
燃料燃烧的空间，又称灶膛、炉胆（炉瓦）火盆或灶芯。3.6
拦火圈Fire-blockRing
调整火焰和烟气的流动方向、流速，增强对流传热的部件，又称挡火圈或聚热反射层。1免费标准下载网bzxz
NY/T10012006

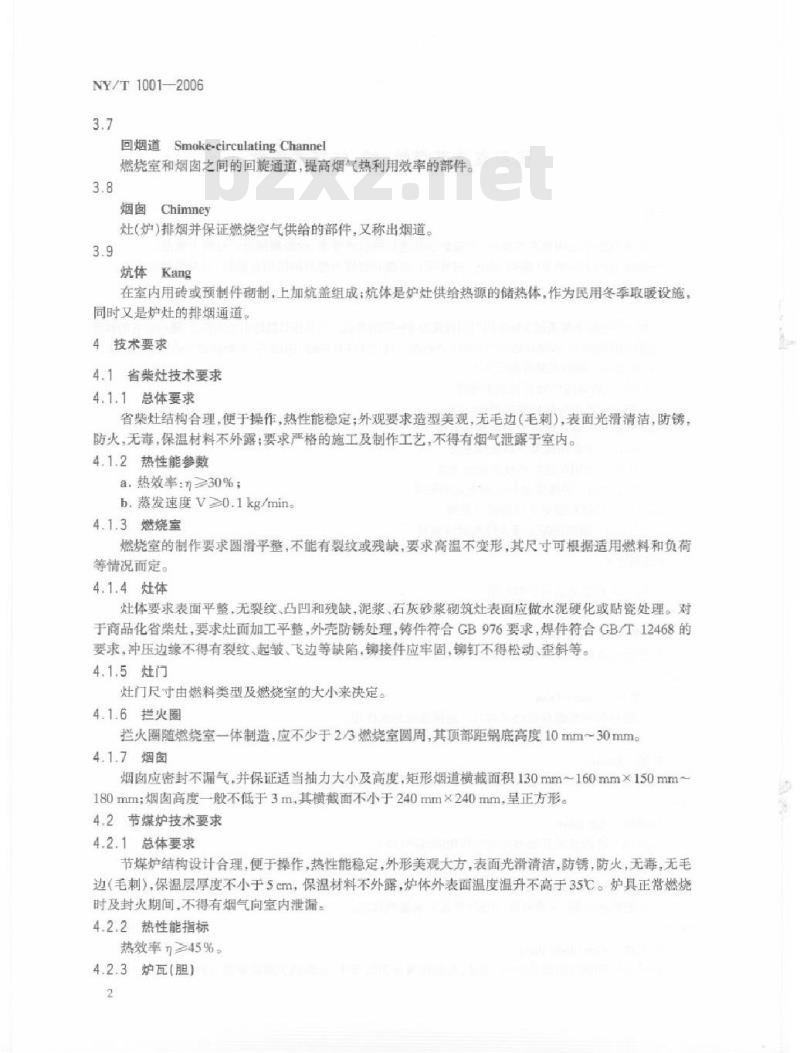

回烟道Smoke-circulatingChannel燃烧室和烟窗之间的回旋通道，提高烟气热利用效率的部件。3.8
烟窗Chimney
灶（炉）排烟并保证燃烧空气供给的部件，又称出烟道。3.9
炕体Kang
在室内用砖或预制件砌制，上加炕盖组成；炕体是炉灶供给热源的储热体，作为民用冬季取暖设施，同时又是炉灶的排烟通道。
4技术要求
4.1省柴灶技术要求
4.1.1总体要求
省柴灶结构合理，便于操作，热性能稳定；外观要求造型美观，无毛边（毛刺），表面光滑清洁，防锈防火，无毒，保温材料不外露；要求严格的施工及制作工艺，不得有烟气泄露于室内。4.1.2热性能参数
a.热效率：≥30%；
b.蒸发速度V≥0.1kg/min。
4.1.3燃烧室
燃烧室的制作要求圆滑平整，不能有裂纹或残缺，要求高温不变形，其尺寸可根据适用燃料和负荷等情况而定。
4.1.4灶体
灶体要求表面平整，无裂纹、凸凹和残缺，泥浆、石灰砂浆砌筑灶表面应做水泥硬化或贴瓷处理。对于商品化省柴灶，要求灶面加工平整，外壳防锈处理，铸件符合GB976要求，焊件符合GB/T12468的要求，冲压边缘不得有裂纹、起皱、飞边等缺陷，接件应牢固，铆钉不得松动、歪斜等。4.1.5灶门
灶门尺寸由燃料类型及燃烧室的大小来决定。4.1.6拦火圈
拦火圈随燃烧室一体制造，应不少于2/3燃烧室圆周，其顶部距锅底高度10mm~30mm4.1.7烟卤
烟卤应密封不漏气，并保证适当抽力大小及高度，矩形烟道横截面积130mm~160mm×150mm~180mm；烟窗高度一般不低于3m，其横截面不小于240mm×240mm，呈正方形。4.2节煤炉技术要求
4.2.1总体要求
节煤炉结构设计合理，便于操作，热性能稳定，外形美观大方，表面光滑清洁，防锈，防火，无毒，无毛边毛刺，保温层厚度不小手5cm，保温材料不外露炉体外表面温度温升不高于35C。炉具正常燃烧时及封火期间，不得有烟气向室内泄漏4.2.2热性能指标
热效率≥45%。
4.2.3炉瓦（胆）
炉瓦不应有裂痕或缺陷，要求高温不变形，其尺寸可根据各种炉型的规格而定。4.2.4炉体
a.炉体内填充的各种保温材料，要求能耐800℃以上温度。b.炉体金属表面的焊缝应修整光滑，焊接件符合GB/T12468的要求。C.炉体的铸造件应符合GB976的要求，d、炉体的冲压件边缘不得有裂纹、起皱、飞边等缺陷。e：炉体的所有铆接件之间要牢固，铆钉端正紧固。NY/T10012006
f.炉体的外壳要做防锈处理，要求防锈层不易脱落，且色调一致，其产品商标及生产商等字样应清晰显示。
4.2.5烟窗
烟肉制作及其安装要严密，不得有漏气现象。4.2.6炉门和炉盖
炉门和炉盖平整，装配要严密，不得有漏风，保证盖严不漏气。4.2.7排烟
烟尘排放林格曼黑度小于1级。
4.2.8型号表示方法

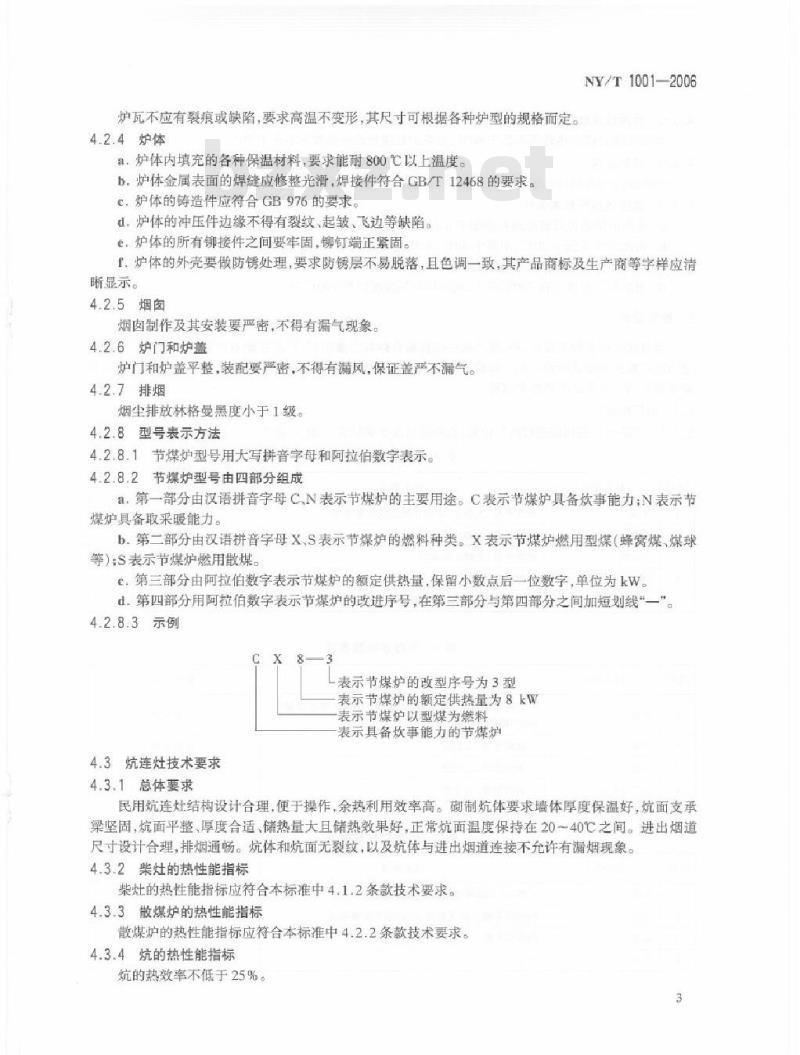

4.2.8.1节煤炉型号用大写拼音字母和阿拉伯数字表示。4.2.8.2节煤炉型号由四部分组成a：第一部分由汉语拼音字母CN表示节煤炉的主要用途。C表示节煤炉具备炊事能力：N表示节煤炉具备取采暖能力。
b.第二部分由汉语拼音字母X，S表示节煤炉的燃料种类。×表示节煤炉燃用型煤（蜂窝煤、煤球等）：S表示节煤炉燃用散煤。
C.第三部分由阿拉伯数字表示节煤炉的额定供热量，保留小数点后一位数字，单位为kW。d.第四部分用阿拉伯数字表示节煤炉的改进序号，在第三部分与第四部分之间加短划线“一”。4.2.8.3示例
表示节煤炉的改型序号为3型
表示节煤炉的额定供热量为8k#
表示节煤炉以型煤为燃料
表示具备炊事能力的节煤炉
4.3炕连灶技术要求
4.3.1总体要求
民用炕连灶结构设计合理，便于操作，余热利用效率高。研制炕体要求墙体厚度保温好，炕面支承梁坚固，炕面平整厚度合适、储热量大且储热效果好，正常炕面温度保持在20～40℃之间。进出烟道尺寸设计合理，排烟通畅。炕体和炕面无裂纹，以及炕体与进出烟道连接不允许有漏烟现象。4.3.2柴灶的热性能指标
柴灶的热性能指标应符合本标准中4.1.2条款技术要求。4.3.3散煤炉的热性能指标
散煤炉的热性能指标应符合本标准中4.2.2条款技术要求。4.3.4炕的热性能指标
坑的热效率不低于25%。
NY/T1001—2006
4.3.5民用炕连灶综合热效率
柴草炕连灶综合热效率不低于60%；散煤炉炕连灶综合热效率不低于70%。4.3.6炕体结构
炕体设计为预制件组装结构时，施工时按JGJ12标准执行。炕面制作按JGI/T22标准施工。4.3.7炕连灶运行技术条件
a.炕内的烟道设计流经路程不低于6m，气体流速不大于1m/s,炕面温度保持均匀。b，炕面温度不低于20%℃，不高于40℃，不均匀度≤6℃。c.当炕连灶封火或停火后，炕面温度在4h内不低于18℃。d.进炕烟气温度应在300℃以上，炕出口烟气温度应在100℃以下。5检验规则
商品化民用省柴节煤灶、炉、炕产品必领检验合格后方能出厂，产品应附有产品合格证。产品检验分为出厂检验和型式检验。出厂检验指外观、零部件的检查和检漏试验。型式检验包括商品化民用省柴节煤灶、炉、炕产品的热性能试验。5.1出厂检验
产品出厂前均应进行出厂检验，检验项目及要求见表1、表2、表3。表1省柴灶检验要求
检验项目
燃烧室
拦火圈
检验项目
炉门、炉盖
检验项目
技术要求
表面平整无裂纹，灶面作硬化或贴瓷处理圆滑平整，无裂纹或残缺
圆滑平整，无裂纹和破摄
各侧面平整光滑
内表面光滑无裂纹，外表面平整无裂纹表2节煤炉检验要求
技术要求
炉体表面光滑，无毛刺、无裂纹和起皱，铆接处紧固，端正，防锈层色调一致
表面平整，无裂纹
表面光滑，无裂缝
表面平整，无变形
表3炕连灶检验要求
技术要求
平整，与房墙接触处无毛边和突起内表面平整光滑无裂纹，外表面作贴瓷处理内表面平整、无裂纹，外表面平整无裂纹表1
检验方法
直观检测
直观检测
直观检测
直观检测
直观检测
检验方法
直观检测
直观检测
直观检测
直观检测
检验方法
直观检测
直观检测
直观检测
5.1.2产品经厂质检部门检验合格，并填发合格证后方可出厂。5.2型式检验
有下列情况之一应进行型式检验：a。新产品或老产品转厂生产的试制定型鉴定。b.正式生产后，如结构、材料、工艺有较大改进，可能影响产品性能时。c.正常生产时，定期或积累一定产量后，应周期性进行一次检验。d.产品长期停产后，恢复生产时。e.出厂检验结果与上次型式检验有较大差异时。.用户反应与原有检验数据有较大差异时。3每次进行型式检验的产品不少于3台，检验项目见表4.表5、表6。5.3
表4省柴灶型式检验项目
5.4监督检验
热性能
民用节煤炉热性能
烟气排放
保温层
炕连灶热性能
不合格品的判定原则：
技术要求
表5节煤炉型式检验项目
技术要求
所属本标准章、条
NY/T1001—2006
检验方法
GB 5186.GB4363
直观检测
直观检测
所属本标准章、条
检验方法
GB/T213GB6412
GB9078
直观检测
直观检测
直观检测
节能炕连灶型式检验项目
所属本标准章、条
技术要求
4.3.2.4.3.3.4.3.4.4.3.5
4.3.1.4.3.6
a.产品中有一个A类不合格，称为A类不合格品。检验方法
GB5186、GB/T213GB7651
直观检测
直观检测
b.产品中有二个B类不合格或一个B类二个C类不合格，成为B类不合格品。c.产品中具有四个C类不合格，称为C类不合格品。5.5不合格分类
NY/T1001—2006
5.5.1热性能指标不符合规定，称为A类不合格。5.5.2省柴灶燃烧室结构、节煤炉炉膛结构和坑体结构设计不合理，称为B类不合格。5.5.3除5.5.1和5.5.2规定以外的性能不符合规定，称为C类不合格。5.6非商品化省柴节煤灶、炉.炕检验技术监督部门委托质检员对其现场施工质量检验，主要检验项目有：a：灶与炕预制件表面不允许有缺陷，尺寸符合设计要求。b.灶与炕和烟位置、尺寸设计合理，结构紧凑，符合设计规范。c.灶体和炕体砌制表面平整，边沿平直，无“蜂窝麻面”和裂纹。d，灶与炕和烟图、烟道连接处以及灶与炕、烟卤整体部位不允许有漏烟、漏气。e.其他项目的检验可参考商品化炉灶的检验标准及地方规范。6产品标志、包装、贮存
6.1标志
6.1.1民用省柴节煤灶、炉、炕产品应在明显部位粘贴产品标志和商标。6.1.2标志应包括如下内容：
a.产品名称；
b.产品型号：
c.产品额定供热量；
d.产品燃用的燃料类型；
e.产品编号；
f.制造厂商：
，产品生产日期。
6.2包装
6.2.1包装应安全、牢固、美观，包装箱外应标明产品名称、型号、出厂日期和厂名。6.2.2包装箱应有产品附件清单、合格证、保修单和安装使用说明书。6.3贮存
6.3.1产品应存放在于燥通风的库房内。6.3.2库房不能漏雨和受潮。
