【机械行业标准(JB)】 甲型平焊法兰

1范围wwW.bzxz.Net
中华人民共和国行业标准
甲型平焊法兰
A-type socket-weld flange
本标准规定了钢制压力容器用甲型平焊法兰的结构型式与系列尺寸。JB/T4701—2000
代替JB4701—1992
本标准适用于公称压力为0.25~1.6MPa、工作温度高于-20~300℃的钢制压力容器甲型平焊法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T4700—2000压力容器法兰分类与技术条件JB/T4704-2000非金属软垫片
JB/T4707—2000等长双头螺柱
3结构型式与尺寸
各类密封面的甲型平焊法兰的结构型式及系列尺寸应符合图1~图4和表1的规定，法兰及村环的质量列于表2。
国家机械工业局
国家石油和化学工业局

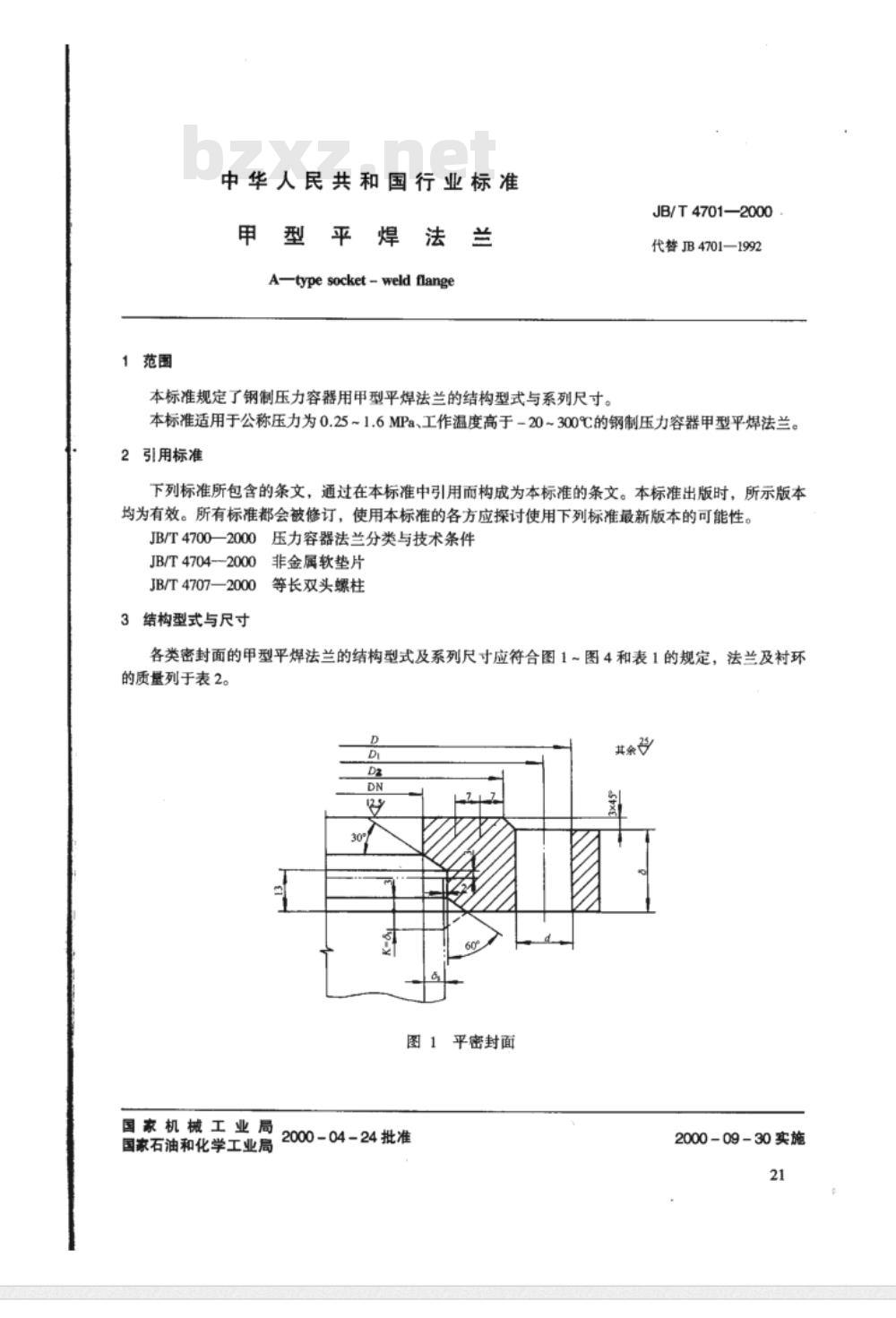

图1平密封面
2000-04-24批准
其余改
2000-09-30实施
JB/T4701—2000

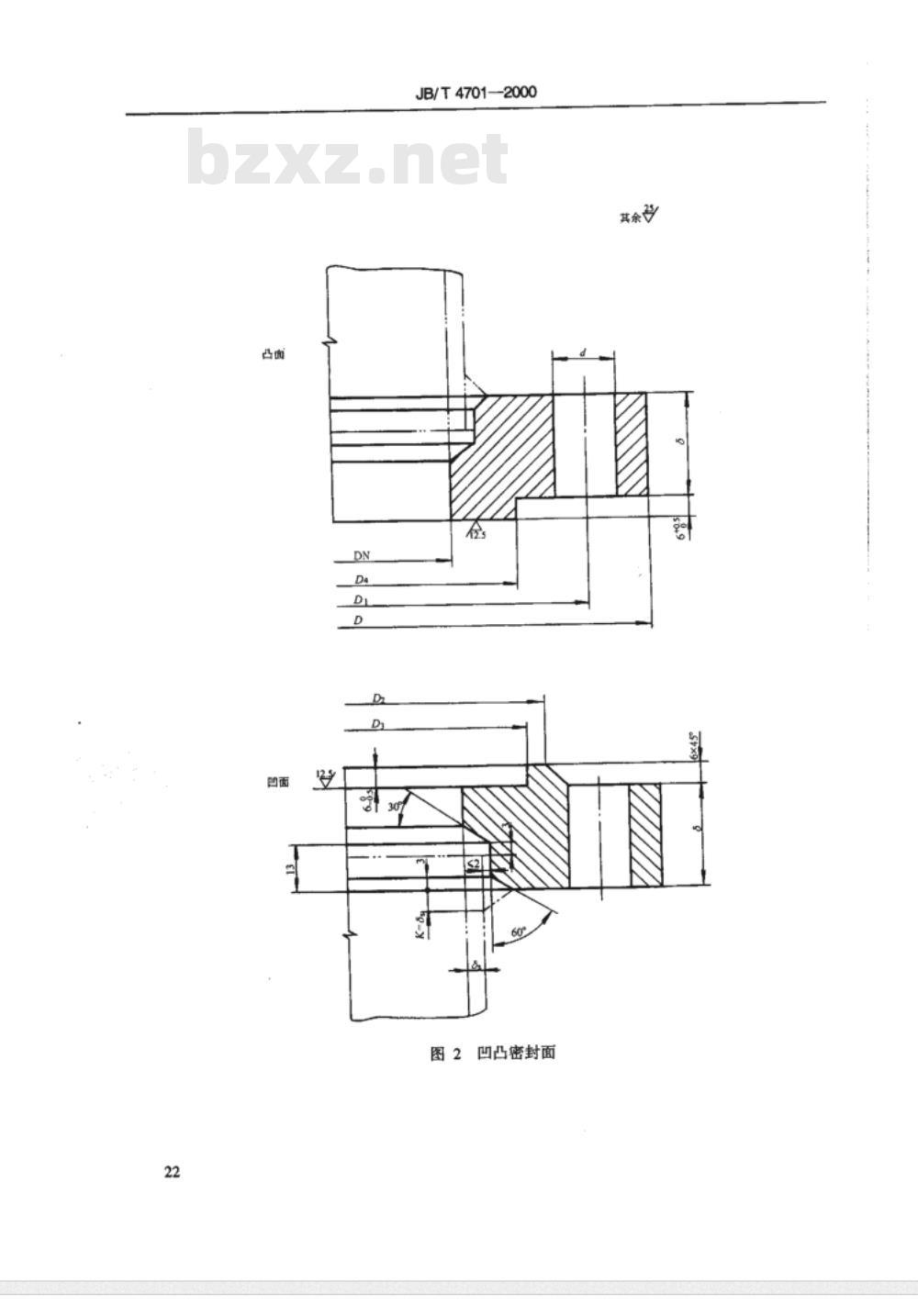

图2凹凸密封面
JB/T4701—2000
图3衬环平密封面
JB/T4701—2000

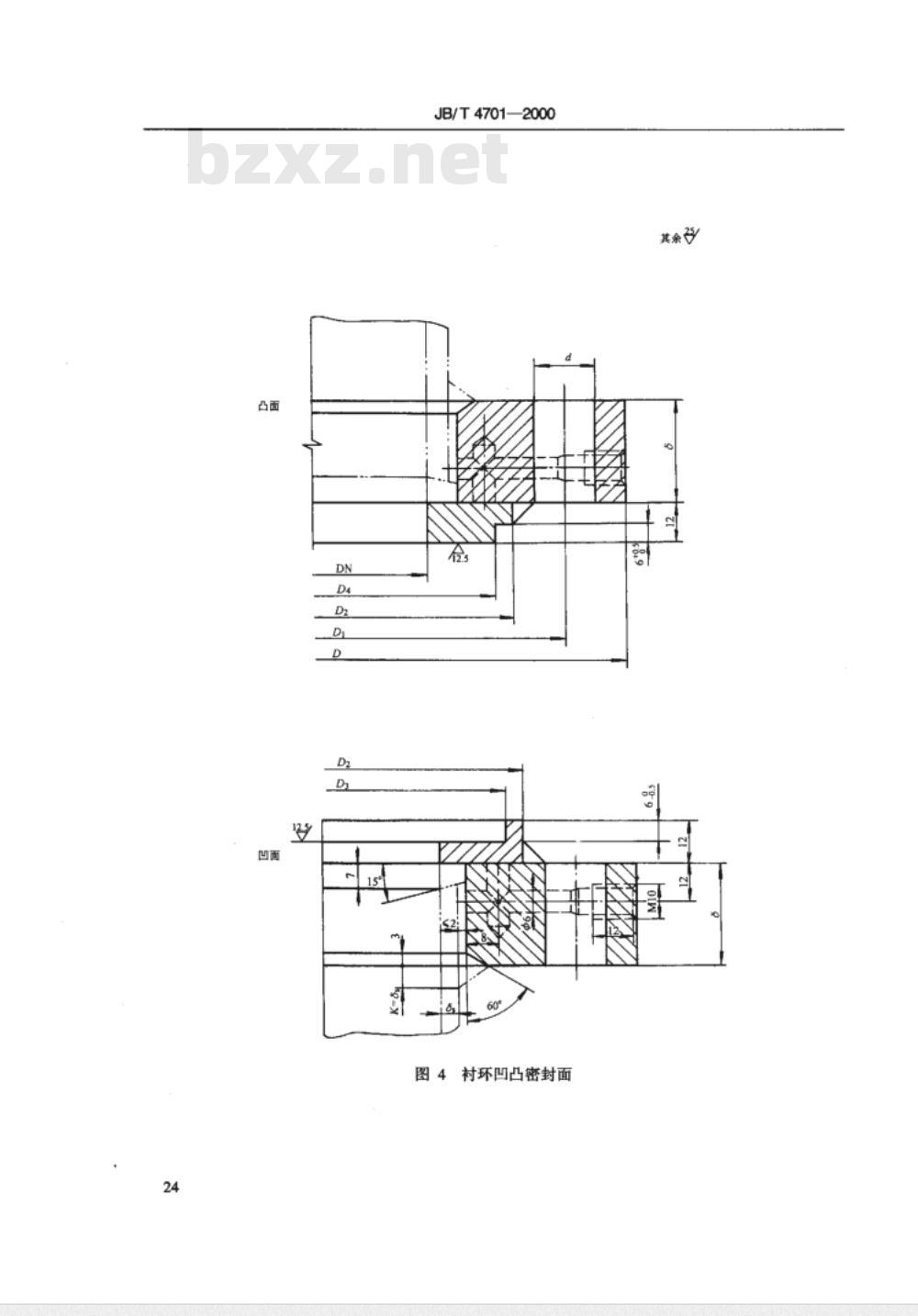

图4衬环凹凸密封面
公称直径
JB/T4701—2000
兰，mm

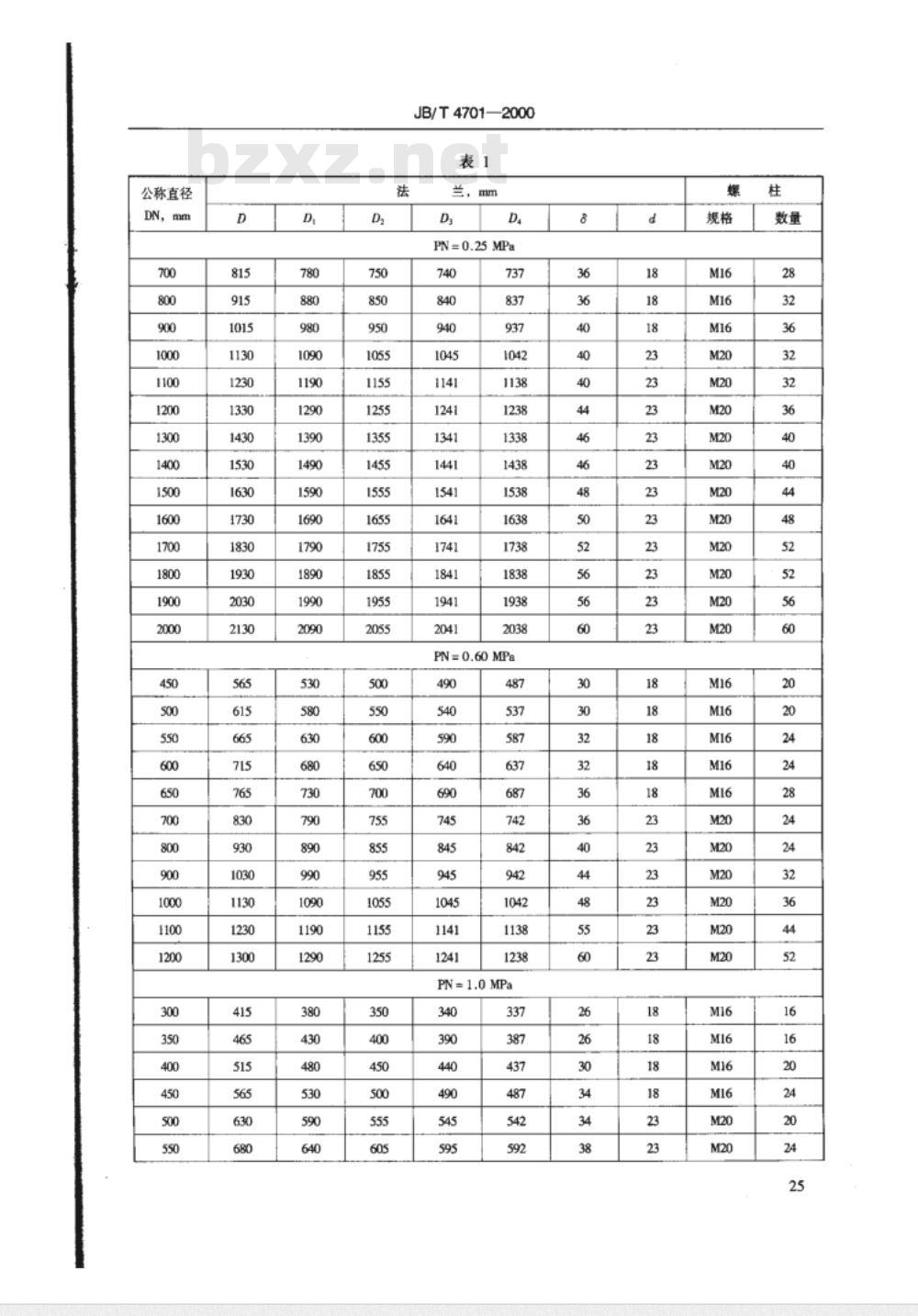

PN= 0.25 MPa
PN= 0.60 MPa
PN= 1.0 MPa
公称直径
公称直径
DN，mm
JB/T4701—2000
表1 (完)
兰、 mm
PN = 1.6 MPa
法兰质量，kg
PN=0.25MPa
PN = 0.6 MPa
衬环质量，kg
公称直径
JB/T4701—2000
表2 (完)
法兰质量，kg
PN=1.0 MPa
PN=1.6MPa
注：衬环法兰中法兰本体的质量可近似取平面法兰的质量。平
衬环质量，kg
选用规定
JB/T4701—2000
4.1法兰及相匹配的垫片、螺柱、螺母的材料、最大允许工作压力、技术条件及其标记按JB/T4700的规定。
4.2法兰用非金属软垫片应符合JB/T4704的规定。法兰用等长双头螺柱应符合JB/T4707的规定。4.3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
