【机械行业标准(JB)】 扁型快速连接端头

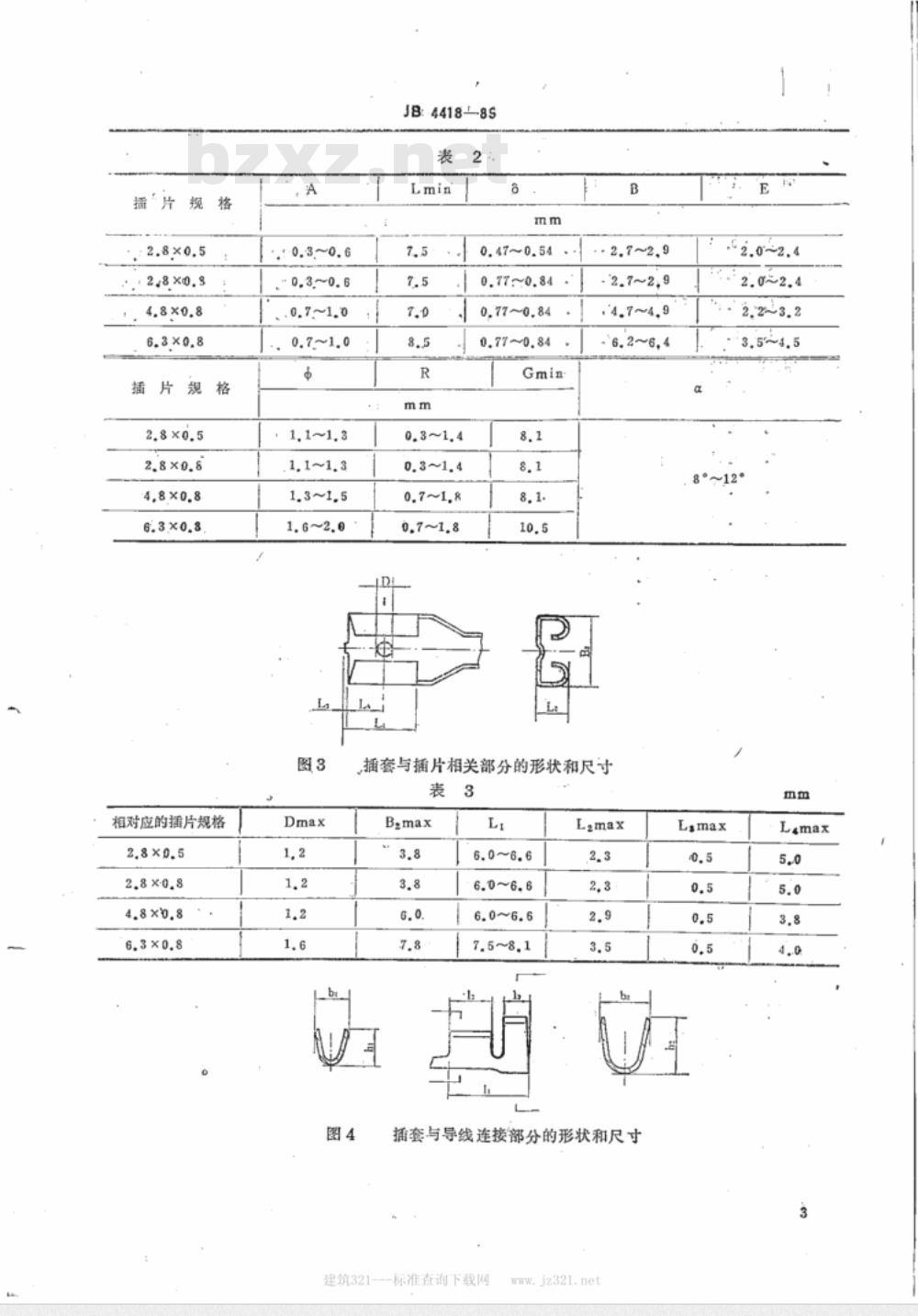

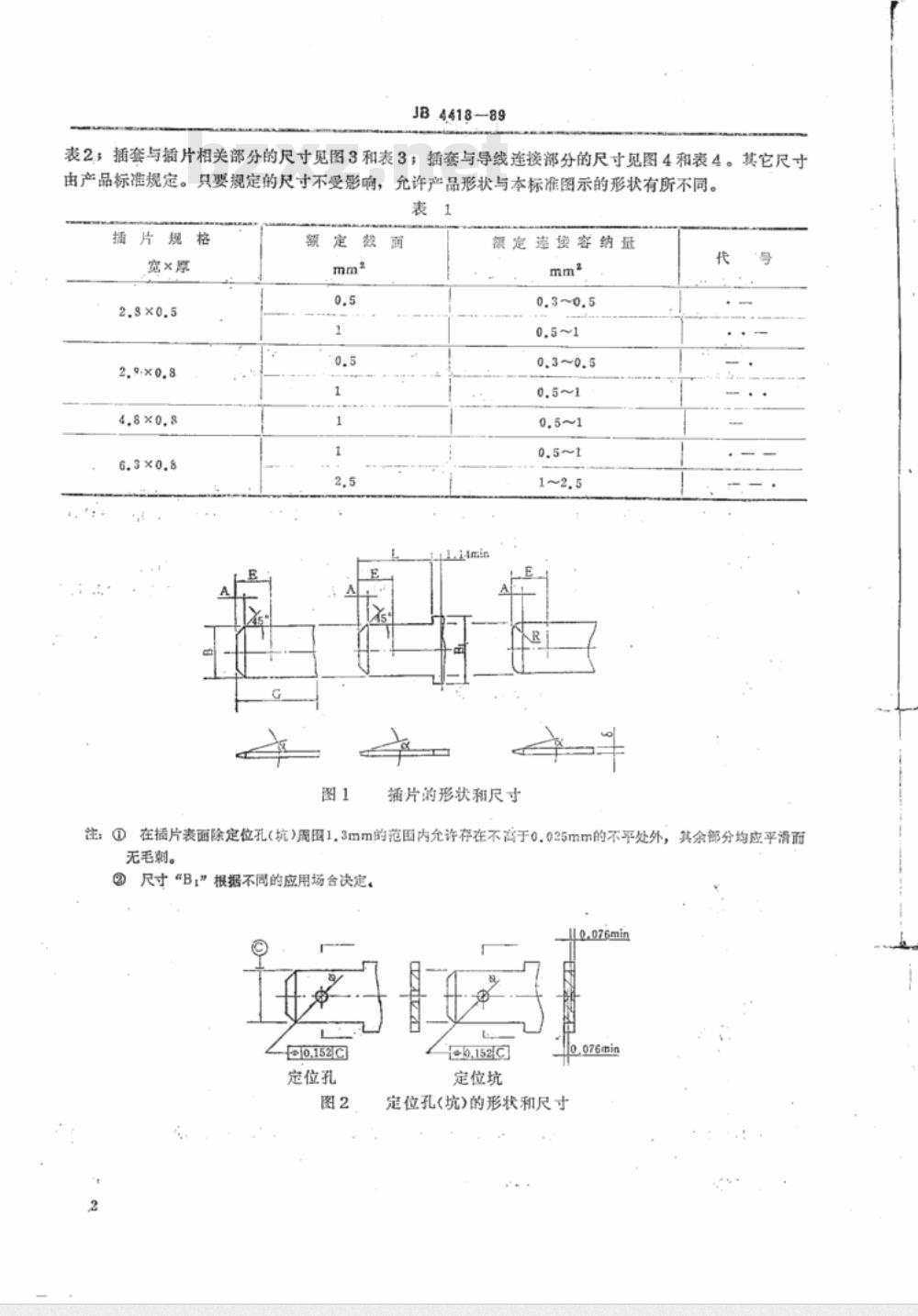

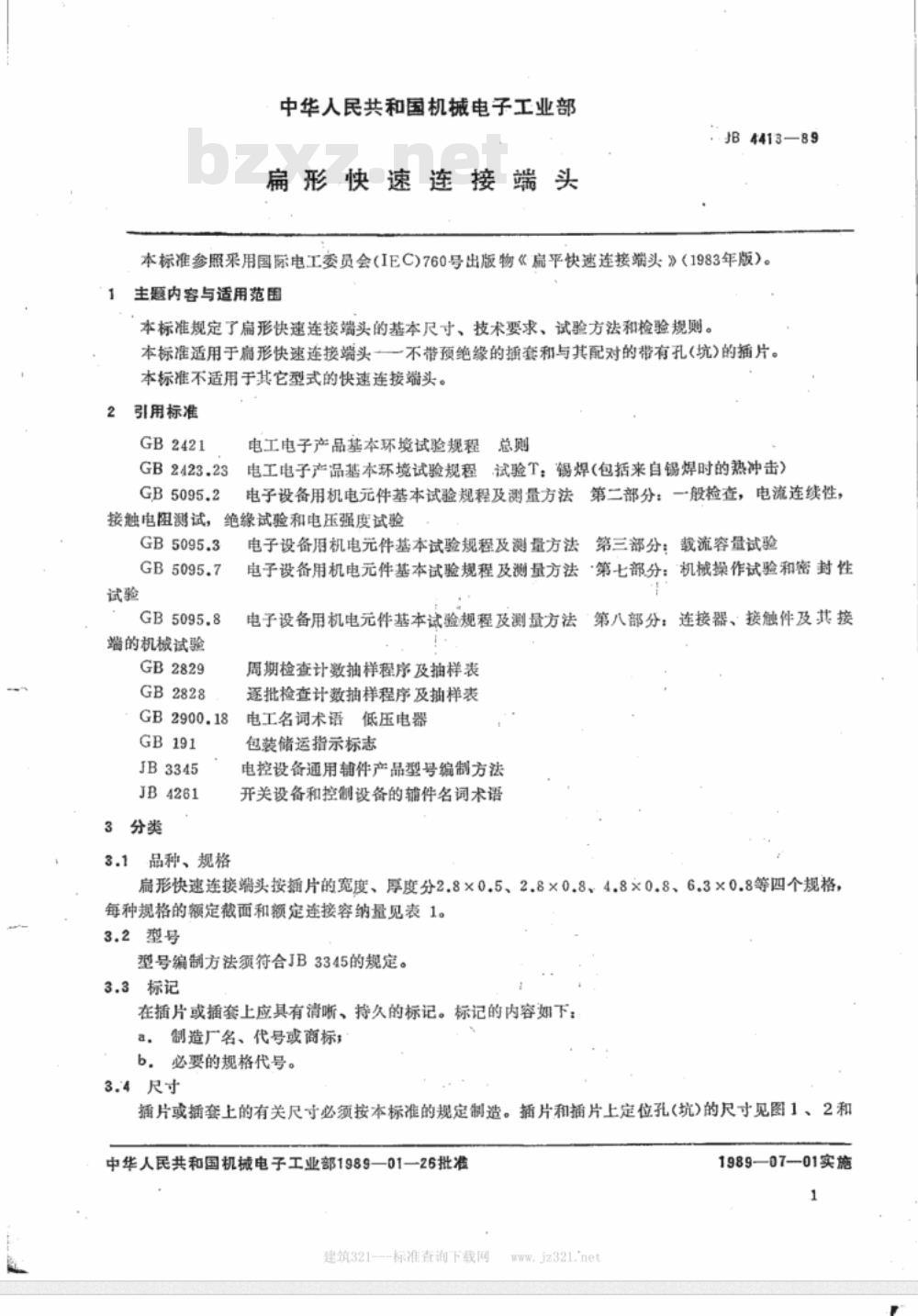

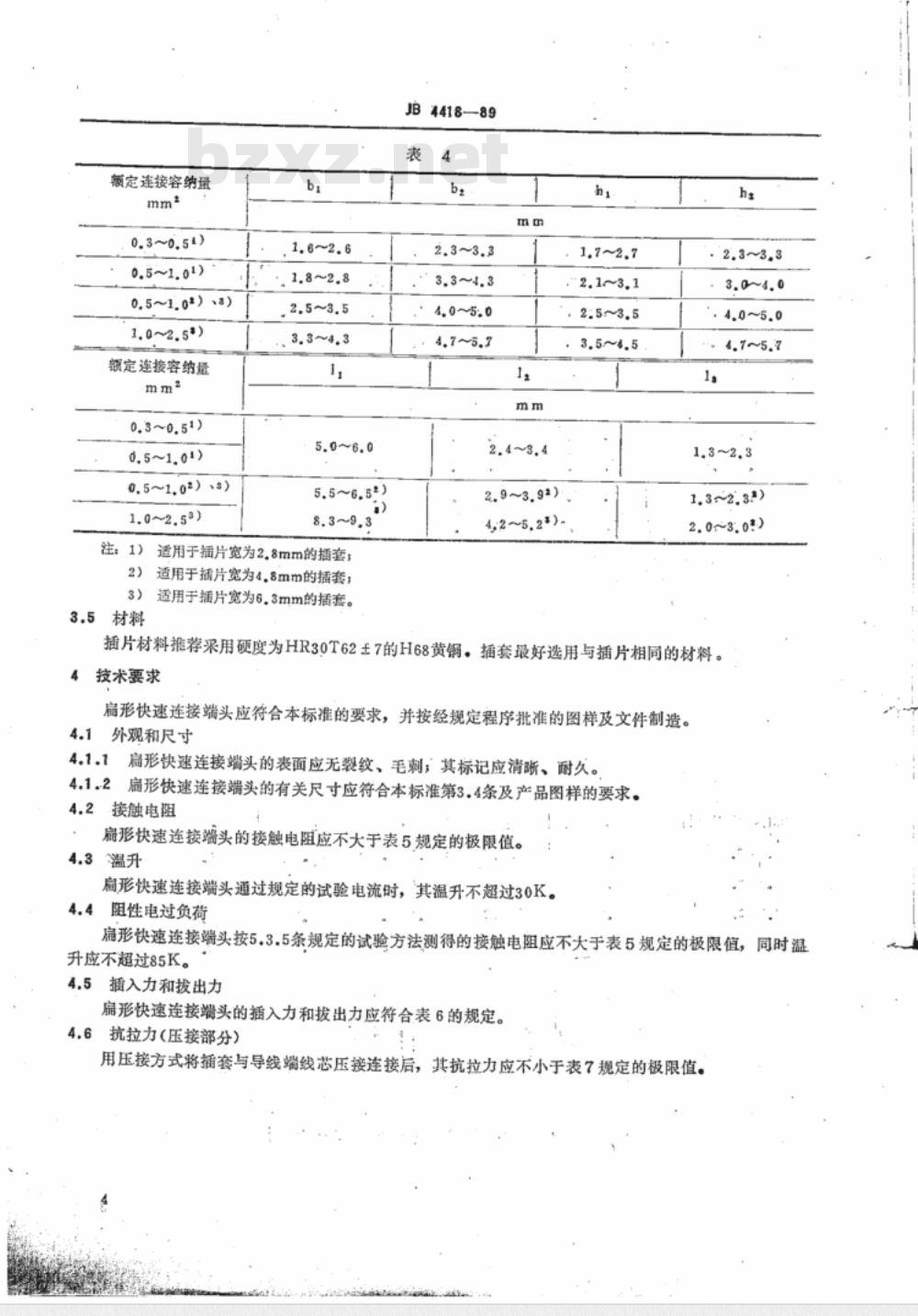

中华人民共和国机械电子工业部标准 JB4418—89 扁形快速连接端头 本标准参照国际电工委员会（IEC）760号出版物《扁形快速连接端头》（1983年版）进行编制。 本标准规定了扁形快速连接端头的基本尺寸、技术要求、试验方法和检验规则。 本标准适用于扁形快速连接端头——不带预绝缘的插套和与其配对的带有孔（坑）的插片。本标准不适用于其它型式的快速连接端头。 1 范围 本标准规定了扁形快速连接端头的基本尺寸、技术要求、试验方法和检验规则，适用于不带预绝缘的插套和与其配对的带孔（坑）的插片。 本标准不适用于其它型式的快速连接端头。 2 引用标准 GB2421，GB2423.23，GB5095.2，电工电子产品基本环境试验规程总则，电工电子产品基本环境试验规程试验，锡焊（包括来自锡焊时的热冲击），电子设备用机电元件基本试验规程及测量方法第二部分：一般检查、电流连续性、绝缘试验和电压强度试验等。 3 分类 3.1 品种、规格 扁形快速连接端头按插片的宽度、厚度分为2.8×0.5、2.8×0.8、4.8×0.8、6.3×0.8等四个规格，每种规格的额定截面和额定连接容纳量见表1。 3.2 型号 型号编制方法须符合JB3345的规定。 3.3 标记 在插片或插套上应具有清晰、持久的标记。标记的内容如下：制造厂名、代号或商标、必要的规格代号。 3.4 尺寸 插片或插套上的有关尺寸必须按本标准的规定制造。插片和插片上定位孔（坑）的尺寸见图1、2。插套与插片相关部分的尺寸见图3和表3；插套与导线连接部分的尺寸见图4和表4。其它尺寸由产品标准规定。只要规定的尺寸不受影响，允许产品形状与本标准图示的形状有所不同。 表1 插片规格 宽×厚（mm） 额定连接容纳量（mm²） 2.8×0.5 0.3~0.5 2.8×0.8 0.5~1 4.8×0.8 0.3~0.5 6.3×0.8 0.5~1 插片的形状和尺寸要求：插片表面除定位孔（坑）周围1.3mm的范围内允许存在不大于0.025mm的不平处外，其余部分均应平滑且无毛刺。 4 技术要求 4.1 插片的尺寸、形状和技术要求必须符合本标准规定。 4.2 插片和插套应具备良好的接触性能，并符合额定电流和电压的要求。 4.3 插片和插套的材料必须符合相关电气设备的安全和性能标准。 4.4 插片和插套必须具有良好的耐腐蚀性能。 4.5 插片和插套的工作温度应符合相关规定。 5 试验方法 5.1 接触电阻测试 根据相关标准进行接触电阻测试。 5.2 机械试验 进行插片和插套的机械强度和耐久性测试。 5.3 电气试验 包括电压强度试验、电流连续性测试等。 6 验收规则 6.1 产品应经制造厂质量检验部门验收合格后方能出厂。 产品的检验应符合本标准的相关要求，确保符合技术要求和尺寸规格。
