JB/T4703—2000
长颈对焊法兰

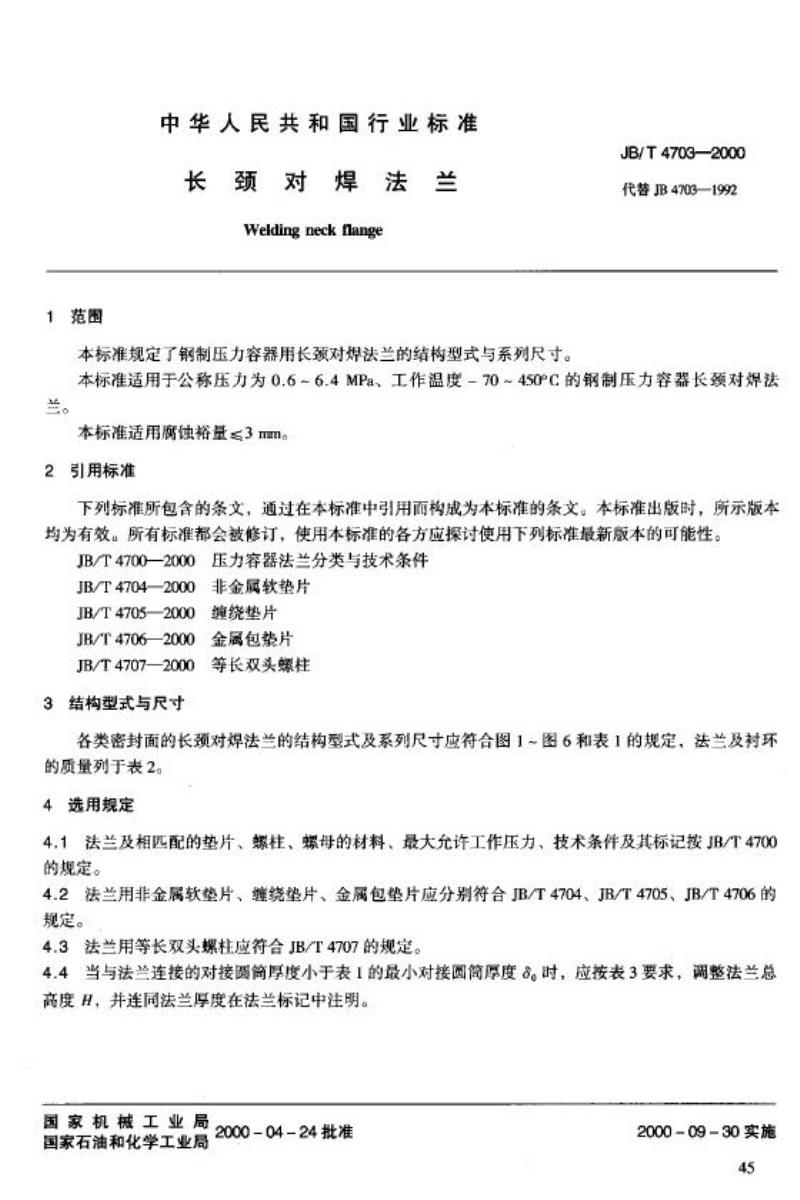

1范围
中华人民共和国行业标准
长颈对焊法兰
Welding neck flange
本标准规定了钢制压力容器用长颈对焊法兰的结构型式与系列尺寸。JB/T 4703—2000
代替JB4703—1992
本标准适用于公称压力为0.6~6.4MPa、工作温度-70~450°C的钢制压力容器长颈对焊法兰。
本标准适用腐蚀格量≤3mm
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T4700—2000压力容器法兰分类与技术条件JB/T4704—2000非金属软垫片
JB/T4705—2000缠绕垫片
JB/T4706—2000金属包禁片
JB/T 4707—2000
3结构型式与尺寸
等长双头柱
各类密封面的长颈对焊法兰的结构型式及系列尺寸应符合图1~图6和表1的规定，法兰及村环的质量列于表2。
4选用规定
4.1法兰及相匹配的垫片、螺柱、螺母的材料、最大允许工作压力、技术条件及其标记按JB/T4700的规定。
4.2法兰用非金属软垫片、维绕垫片、金属包垫片应分别符合JB/T4704、JB/T4705、JB/T4706的规定。
4.3法兰用等长双头螺柱应符合JB/T4707的规定。4.4当与法兰连接的对接圆筒厚度小于表1的最小对接圆筒厚度8。时，应按表3要求，调整法兰总高度H，并连同法兰厚度在法兰标记中注明。国家机械工业局
2000-04-24批准
国家石油和化学工业局
2000-0930实施
JB/T4703—2000

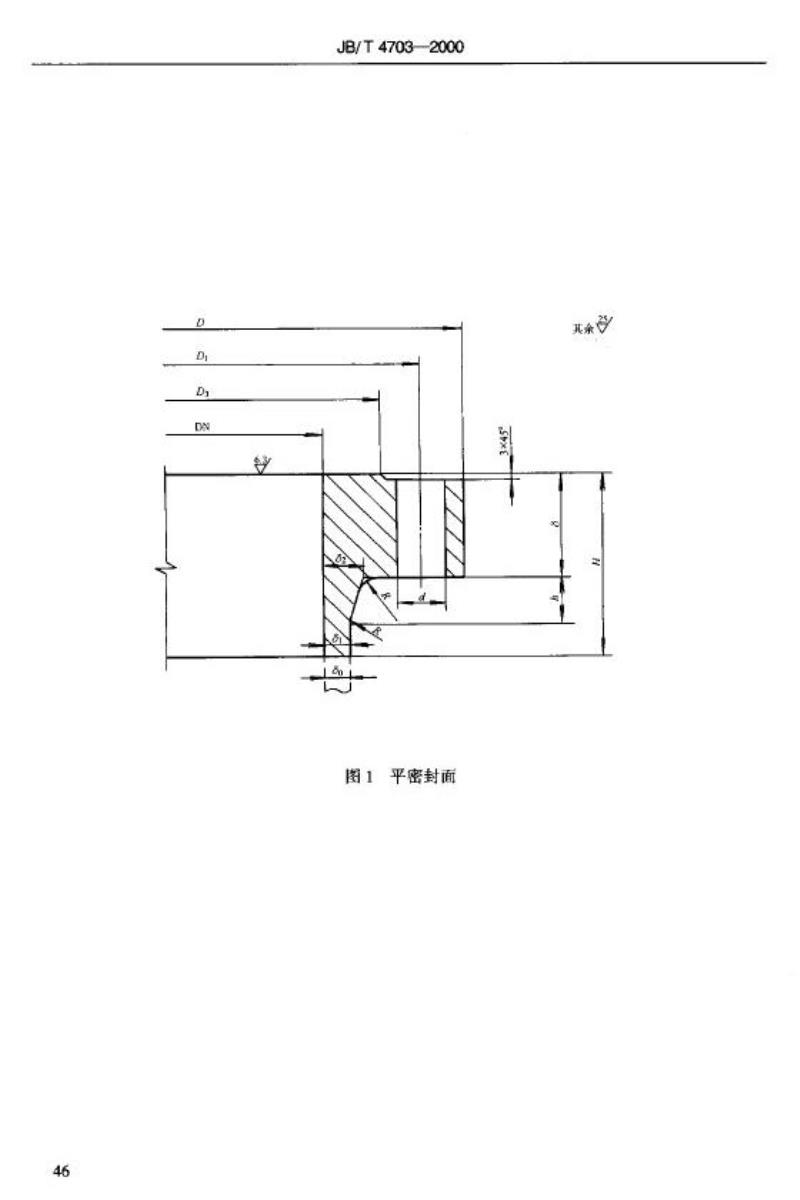

图1平密封面
JB/T4703—2000

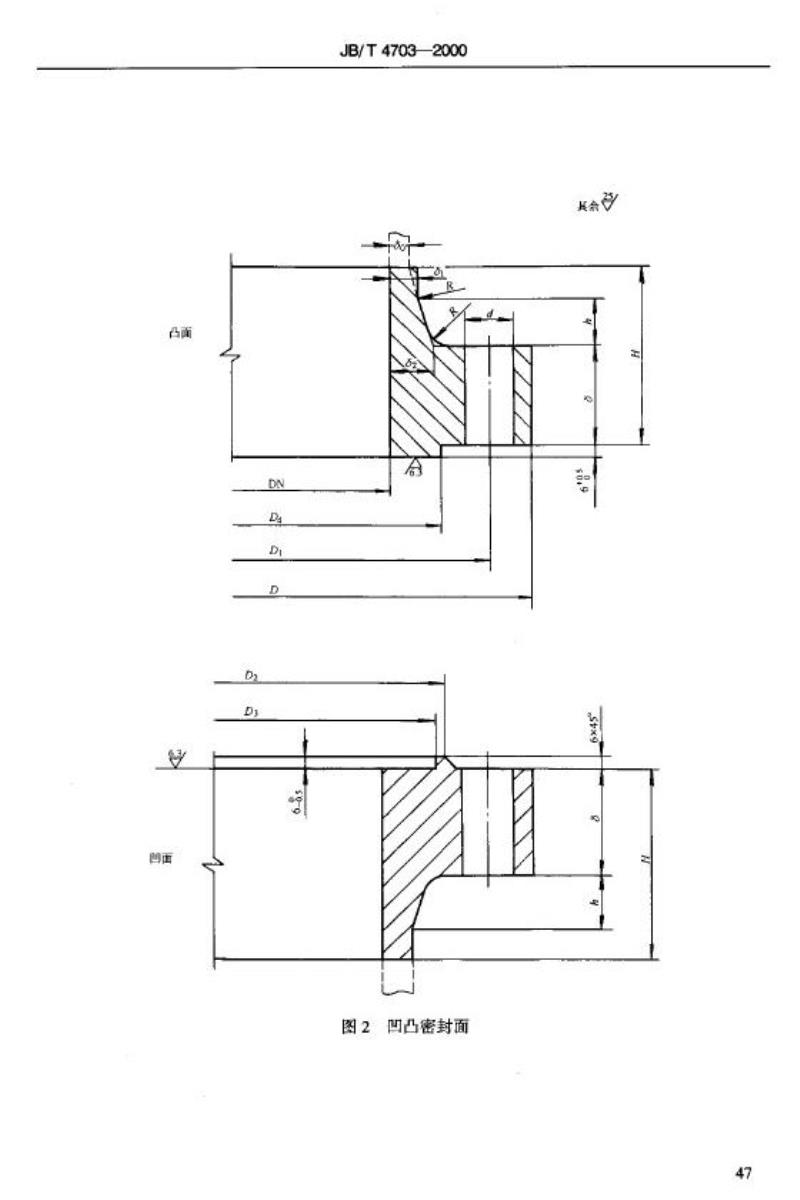

图2胃凸密封面
基务必
JB/T4703—2000
图3棒槽密封面
JB/T 4703—2000
图4衬环平密封面
此染总
JB/T4703—2000
图5衬环凹凸密封面
JB/T4703—2000
图6衬环样槽密封面wwW.bzxz.Net
其杂改
