【机械行业标准(JB)】 非金属软垫片

JB/T 4704—2000
非金属软垫片
1范围
中华人民共和国行业标准
非金属软垫片
Nonmetallicgaskets
本标准规定了压力容器用非金属软垫片的尺寸和技术要求。JB/T4704—2000
代替JB4704—1992
本标准适用于JB/T4701—2000《甲型平焊法兰》、JB/T4702-2000《乙型平焊法兰》和JB/T4703一2000《长颈对焊法兰》用非金属软垫片。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T539—1995耐油石棉橡胶板
GB/T3985—1995
GB/T 9129—1988
标记及标记示例
石棉橡胶板
钢制管法兰用石棉橡胶垫片技术条件垫片
标准编号
公称压力，MPa
公称直径，mm
3.2标记示例
公称直径1000mm、公称压力2.50MPa用非金属软垫片：垫片1000—2.50JB/T4704—2000结构型式与尺寸
平密封面、凹凸密封面、衬环平密封面和衬环凹凸密封面法兰用非金属软垫片按图1和表1的规定。188888
国家机械工业局
2000-04-24批准
国家石油和化学工业局
138888
2000-09-30实施
公称压力
PN，MPa
公称直径
按PN=1.00
按PN=1.00
JB/T47042000
339/354
389/404
439/454
489/504
544/554
594/604
644/654
694/704
744/754
844/854
944/954
303/310
353/360
403/410
453/460
504/510
554/560bzxZ.net
604/610
654/660
704/710
804/810
904/910
344/354
394/404
444/454
494/504
44/554
594/604
644/654
694/704
304/310
354/360
404/410
454/460
504/510
554/560
604/610
654/660
注：表中粗实线范围内的数据（（分母部分除外）为甲型平焊法兰用软垫片尺寸，分母部分为长颈对焊法兰用软垫片尺寸。
技术要求
垫片材料的各项物理性能指标按GB/T9129的规定。有实际使用经验时也可选用其他材料的非5.1
金属软垫片。
5.2垫片材料应采用GB/T3985和CB/T539中规定的材料，其适用温度与压力范围应符合相应标准64

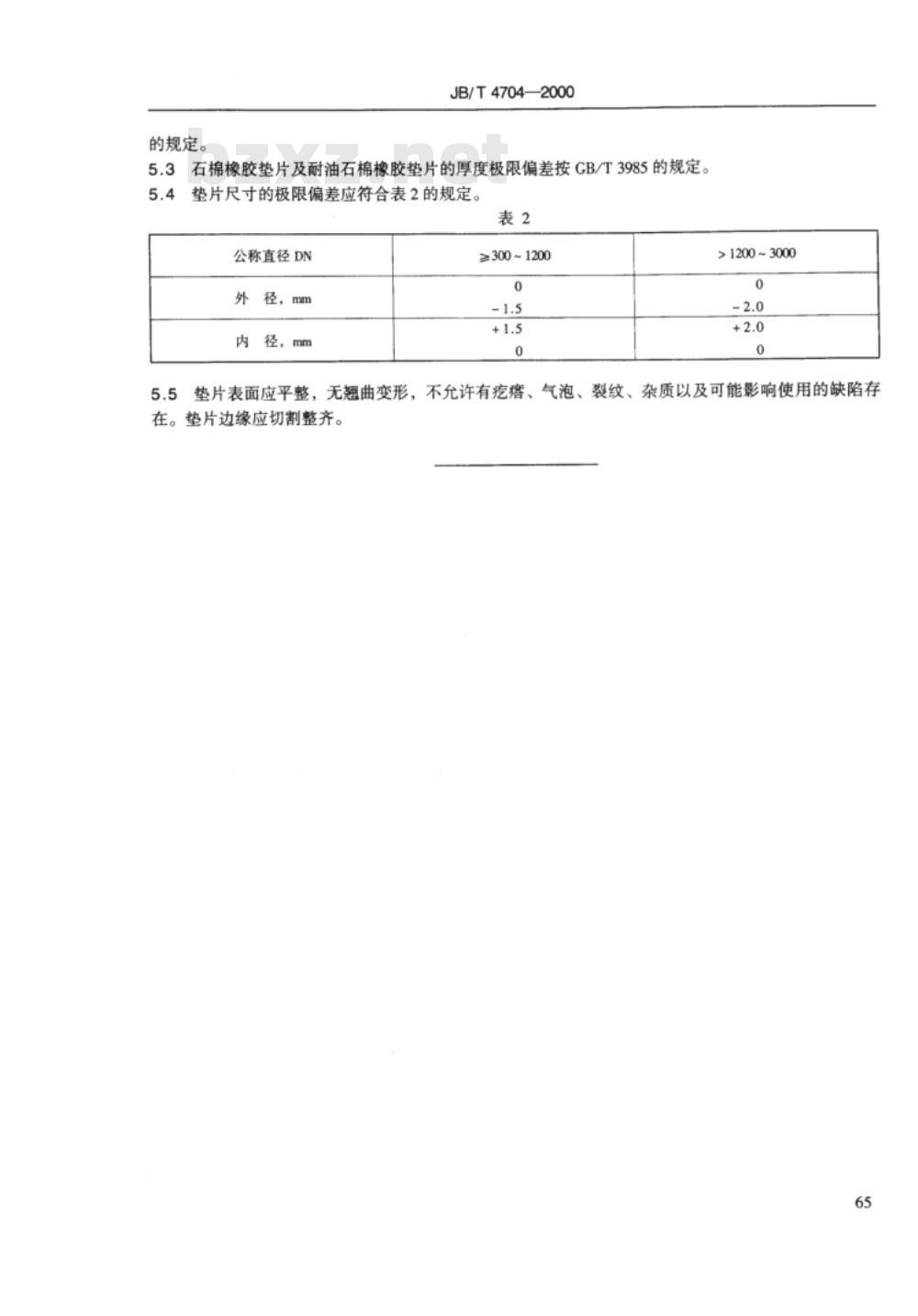

JB/T 4704—2000
的规定。
石棉橡胶垫片及耐油石棉橡胶垫片的厚度极限偏差按GB/T3985的规定。5.3
垫片尺寸的极限偏差应符合表2的规定。公称直径DN
外径，mm
内径，mm
≥300~1200
>1200 ~ 3000
5垫片表面应平整，无翘曲变形，不允许有疙瘩、气泡、裂纹、杂质以及可能影响使用的缺陷存5.5
在。垫片边缘应切割整齐。
