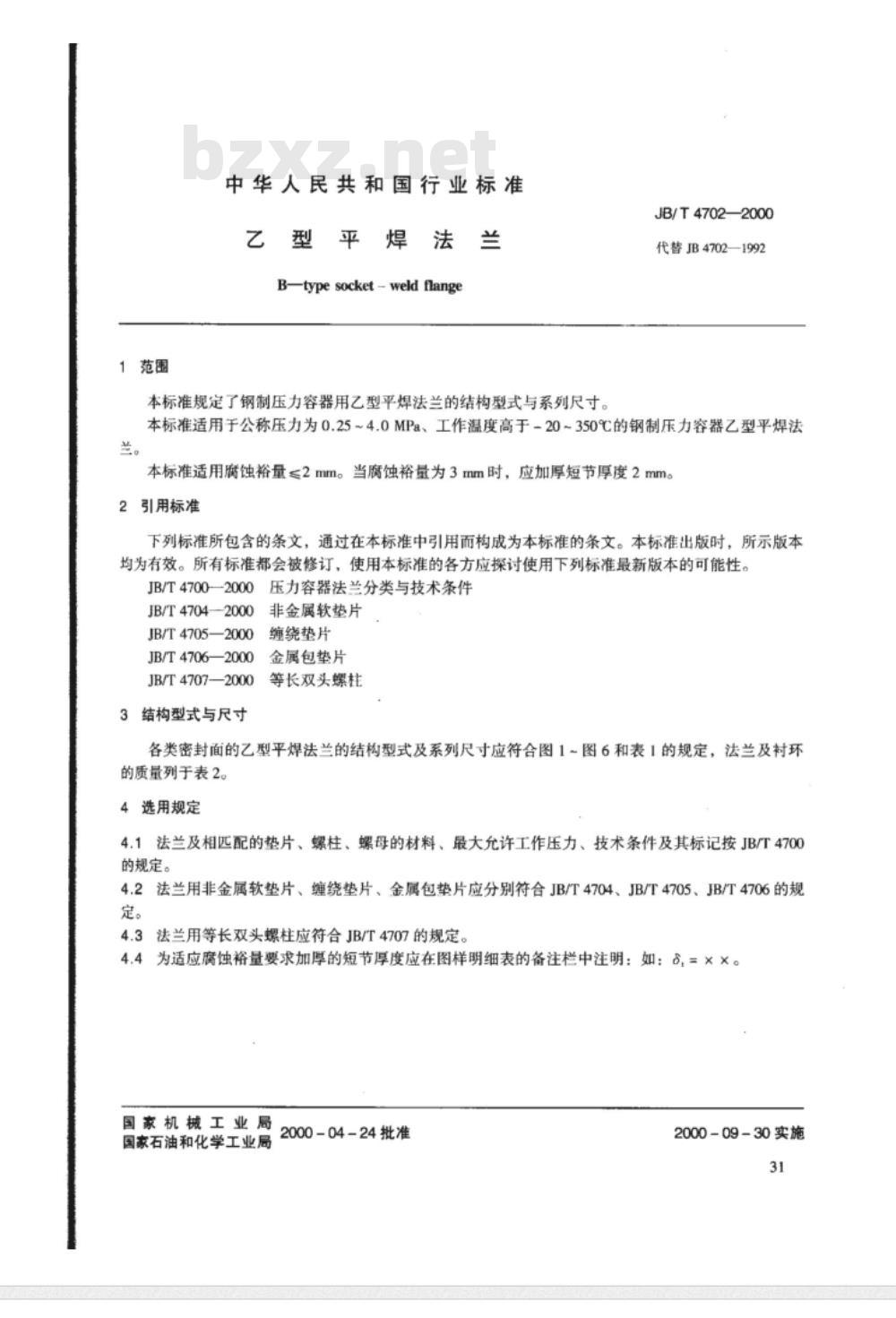

【机械行业标准(JB)】 乙型平焊法兰

1范围
中华人民共和国行业标准
Btypesocket-weld flange
本标准规定了钢制压力容器用乙型平焊法兰的结构型式与系列尺寸。JB/T4702—2000
代替JB4702—1992
本标准适用于公称压力为0.25~4.0MPa、工作温度高于。20~350℃的钢制压力容器乙型平焊法兰。
本标准适用腐蚀裕量≤2mm。当腐蚀裕量为3mm时，应加厚短节厚度2mm。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T4700—2000
JB/T47042000
JB/T 4705—2000
JB/T 4706—2000
JB/T4707—2000
3结构型式与尺寸
压力容器法兰分类与技术条件
非金属软垫片
缠绕垫片
金属包垫片
等长双头螺柱
各类密封面的乙型平焊法兰的结构型式及系列尺寸应符合图1-图6和表1的规定，法兰及衬环的质量列于表2。
4选用规定
4.1法兰及相匹配的垫片、螺柱、螺母的材料、最大允许工作压力、技术条件及其标记按JB/T4700的规定。
4.2法兰用非金属软垫片、缠绕垫片、金属包垫片应分别符合JB/T4704、JB/T4705、JB/T4706的规定。
4.3法兰用等长双头螺柱应符合JB/T4707的规定。4.4为适应腐蚀裕量要求加厚的短节厚度应在图样明细表的备注栏中注明：如：3，=××。国家机械工业局
国家石油和化学工业局
2000-04-24批准
2000-09-30实施
JB/T4702—2000

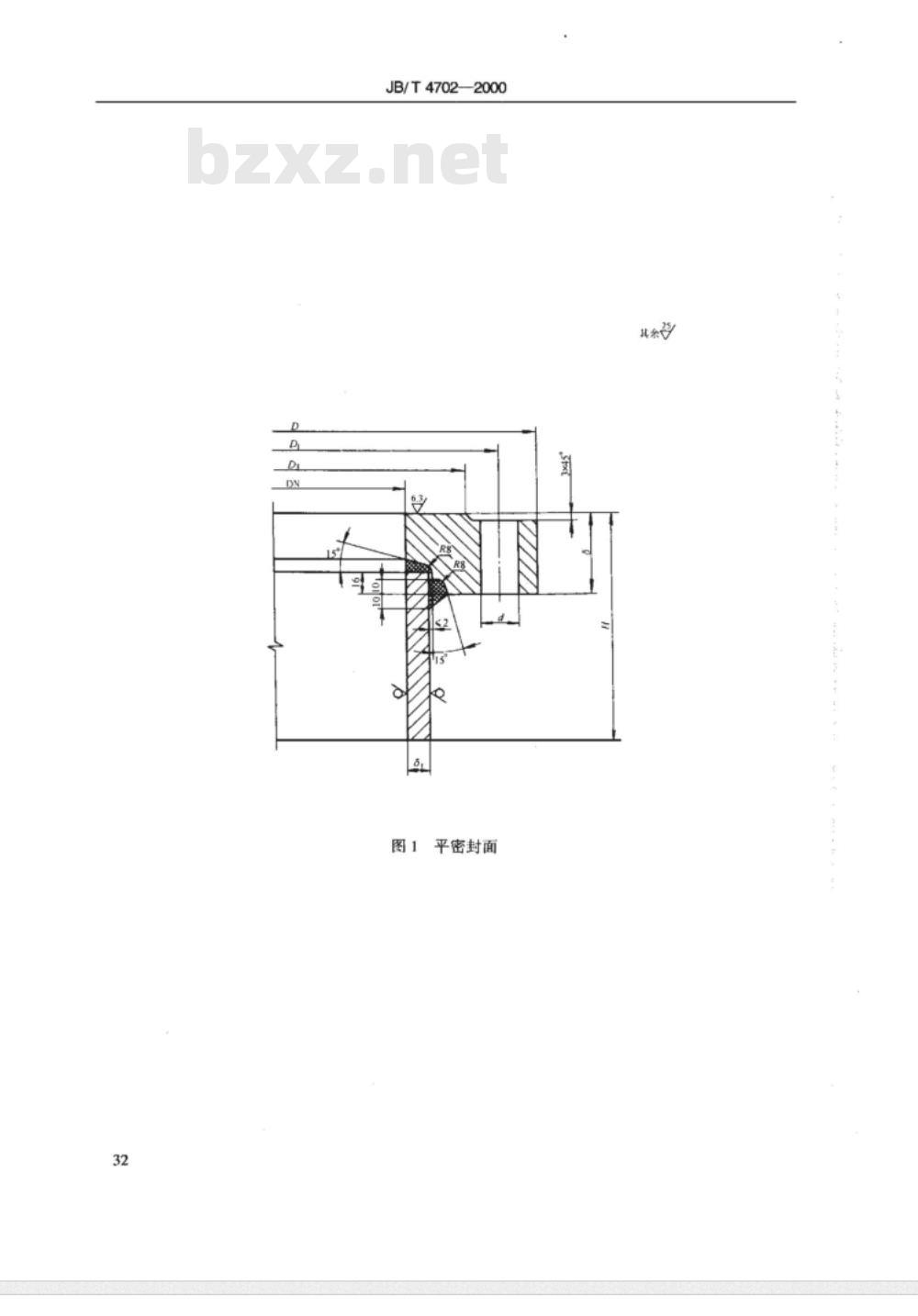

图1平密封面
其余学
JB/T4702—2000

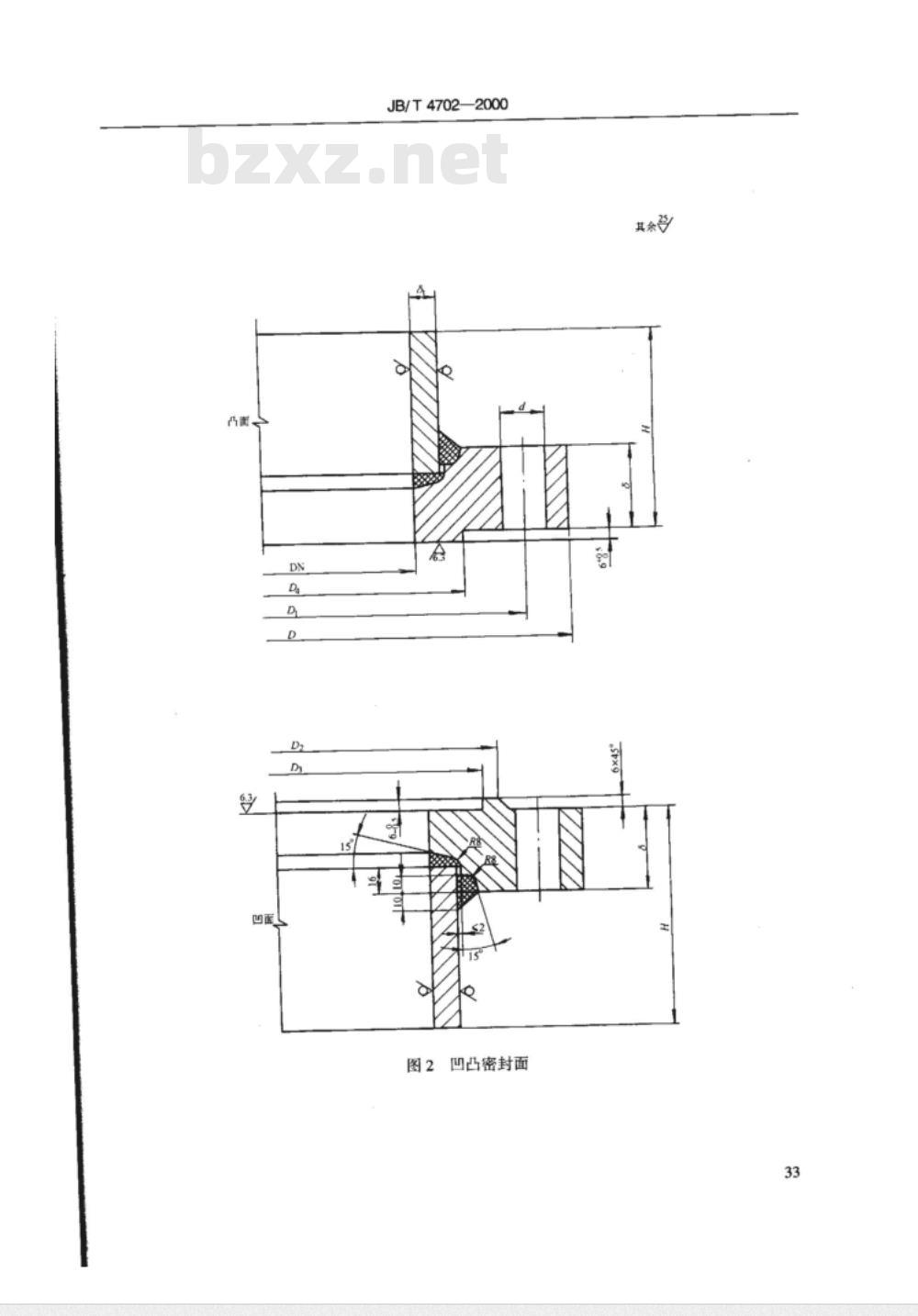

图2凹凸密封面
JB/T47022000

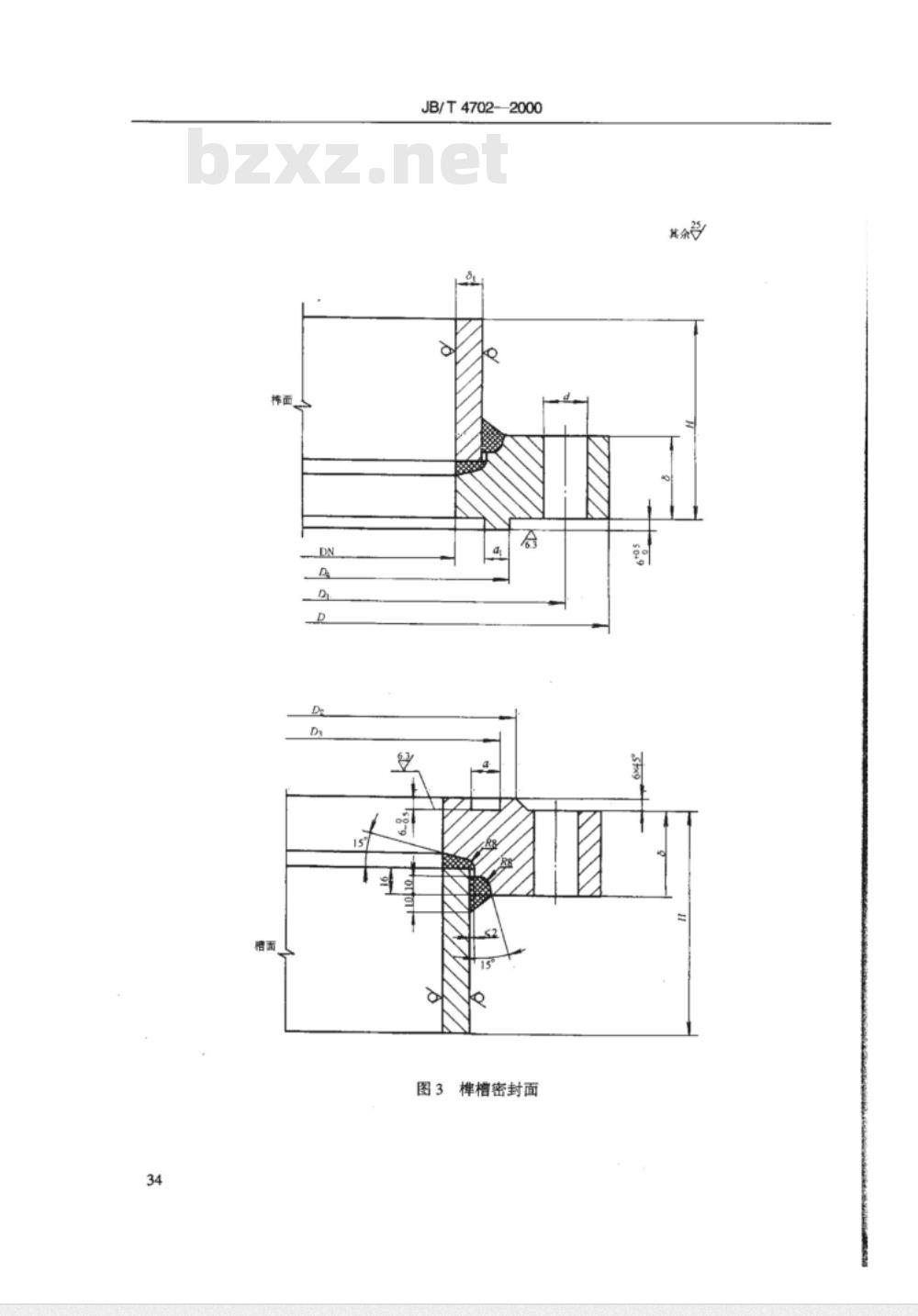

图3样槽密封面
JB/T4702—2000

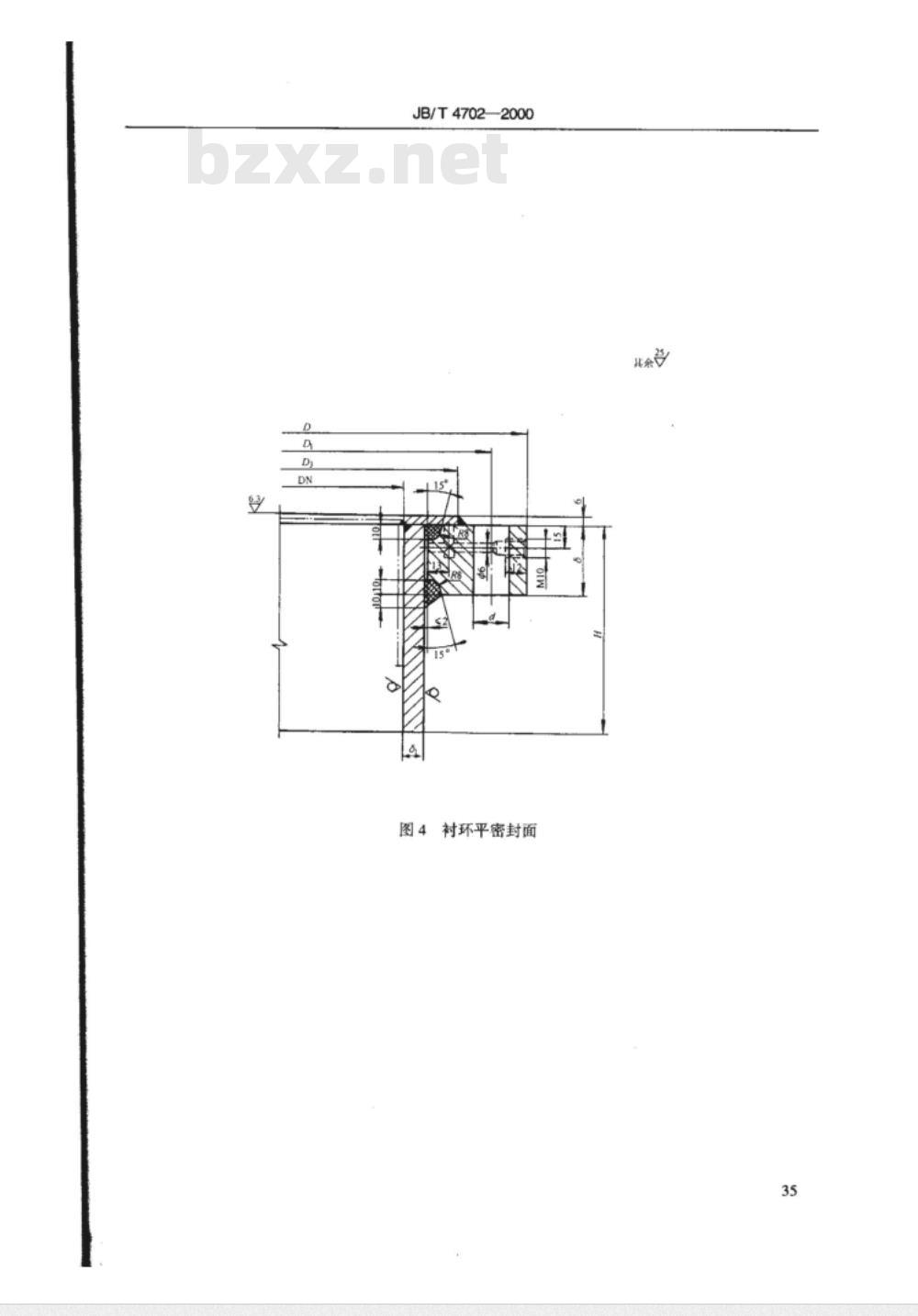

图4衬环平密封面
其余部
JB/T4702—2000
图5衬环凹凸密封面
JB/T4702—2000
图6衬环梯槽密封面
其余总
公称直径
JB/T47022000
兰，mm
PN=0.25MPa
PN=1.6MPa
公称直径
JB/T4702-2000
表1 (完)
PN=2.5 MPa
注：法兰短节与容器筒体连接部位的焊接坡口型式和尺寸由设计或制造单位决定。表2
公称直径
法兰质量，
PN = 0.25 MPa
PN=0.6MPa
村环质量，kgbZxz.net
公称直径
JB/T4702—2000
表2(续）
法兰质量，kg
PN=1.0 MPa
PN=1.6 MPa
PN=2.5 MPa
衬环质量，
公称直径
JB/T4702—2000
表2 (完）
法兰质量，kg
注：村环法兰中法兰本体的质量面
PN=4.0MPa
可近似取平面法兰的质量。
衬环质量，
