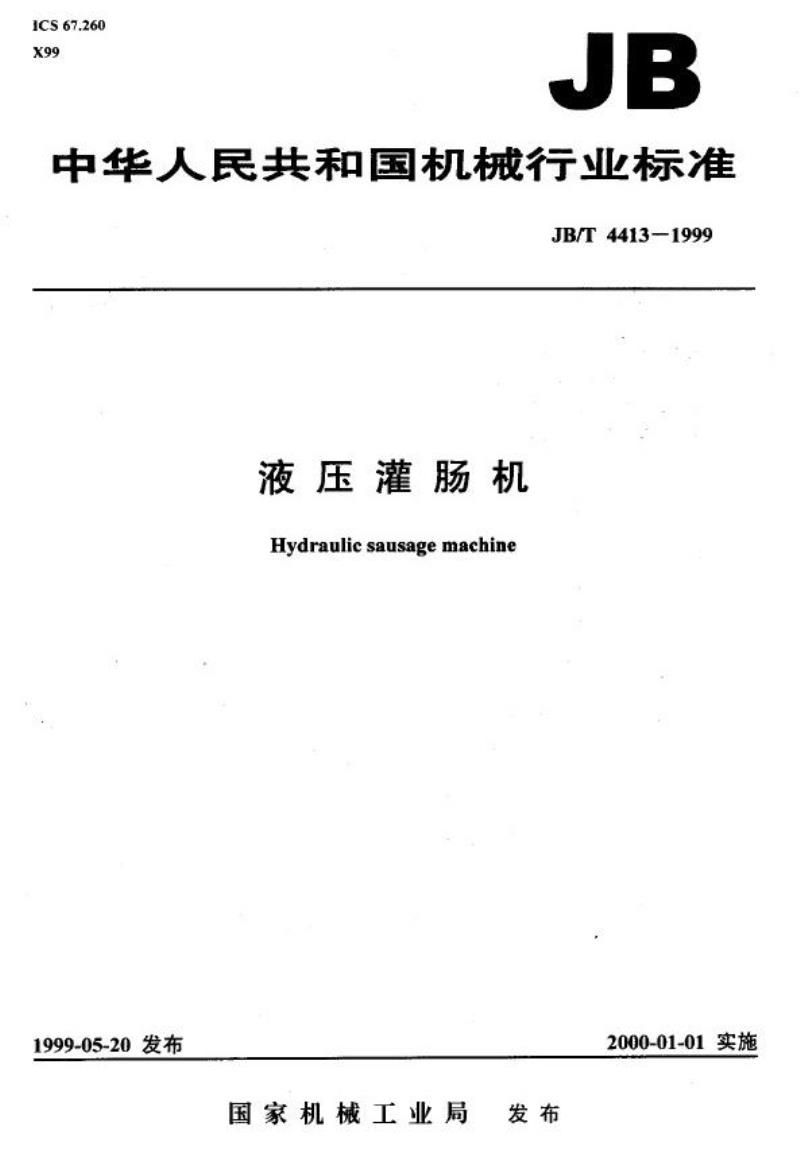

【机械行业标准(JB)】 液压灌肠机

ICS67.260
中华人民共和国机械行业标准
JB/T4413-1999
液压灌肠机
Hydraulicsausagemachine
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T4413—1999

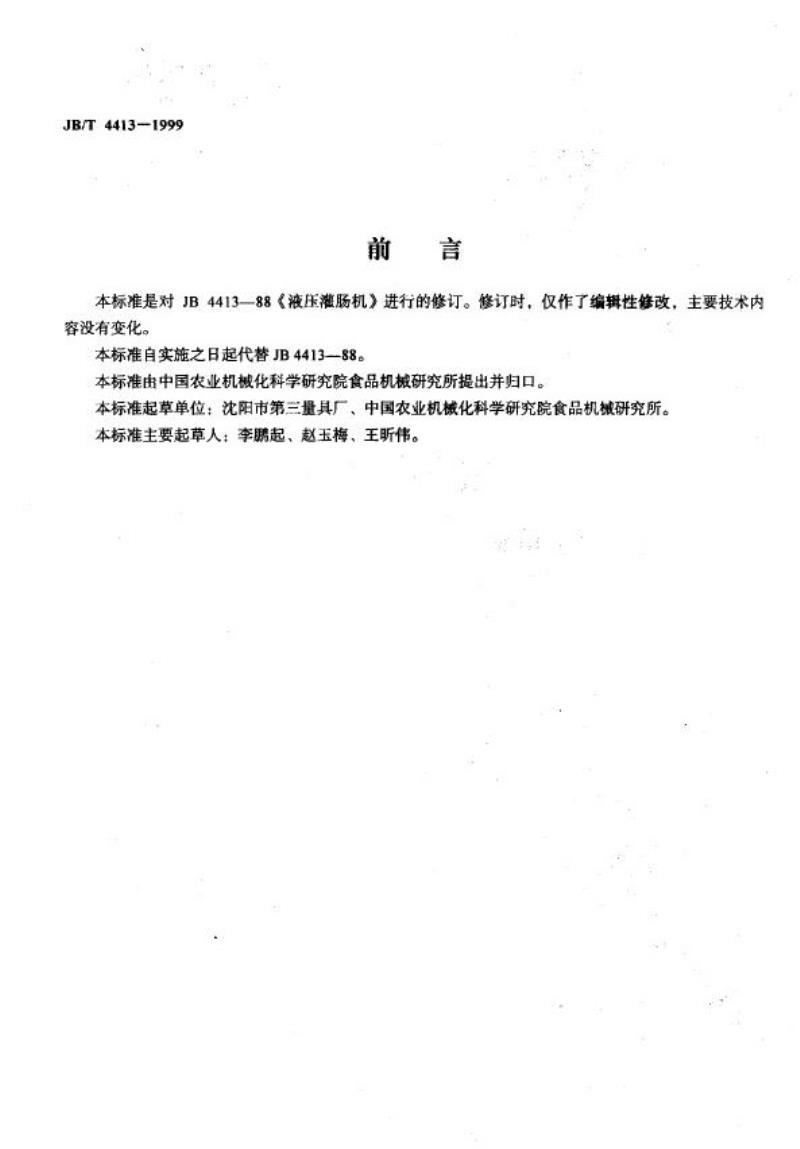

本标准是对JB4413一88《液压灌肠机》进行的修订。修订时，仅作了编辑性修改，主要技术内容没有变化。
本标准自实施之日起代替JB4413—88。本标准由中国农业机械化科学研究院食品机械研究所提出并归口本标准起草单位：沈阳市第三量具厂、中国农业机械化科学研究院食品机械研究所。本标准主要起草人：李鹏起、赵玉梅、王昕伟。范围

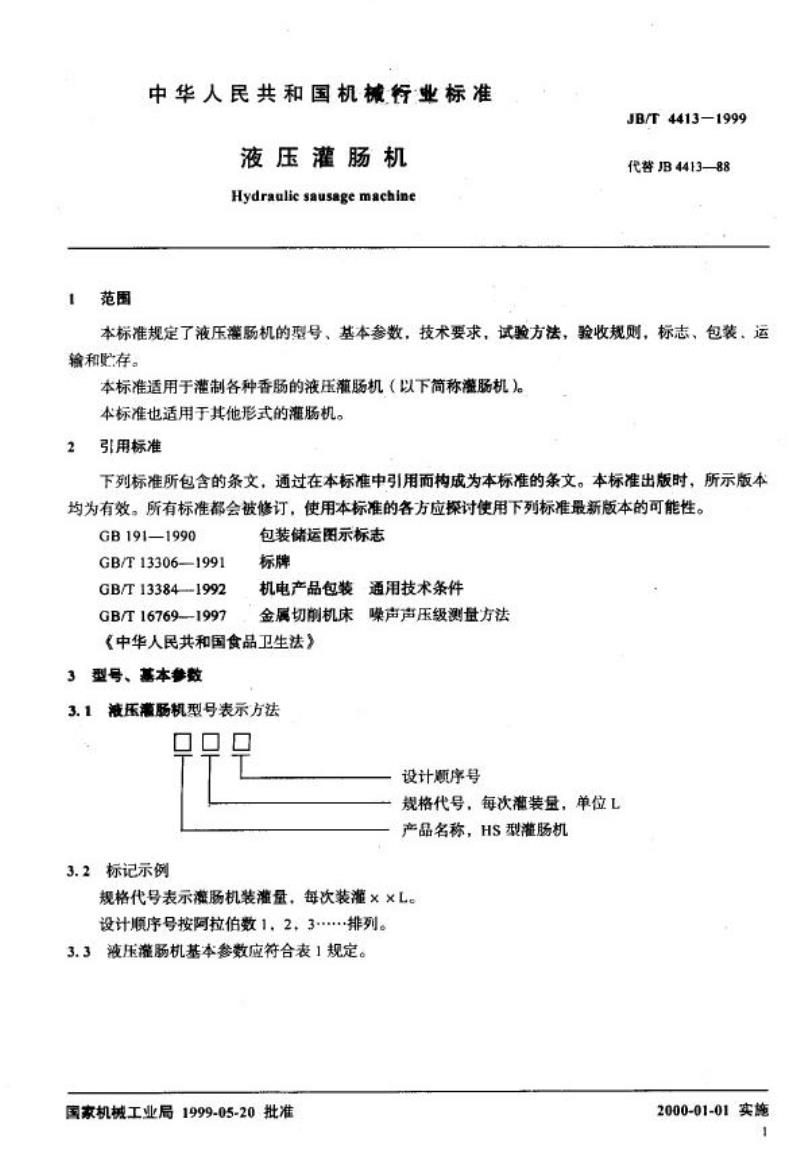

中华人民共和国机械行业标准
液压灌肠机
Hydraulic sausagemachine
JB/T4413—1999
代答JB4413—88免费标准bzxz.net
本标准规定了液压灌肠机的型号、基本参数，技术要求，试验方法，验收规则，标志、包装、运输和贮存。
本标准适用于灌制各种香肠的液压灌肠机（以下简称灌肠机)。本标准也适用于其他形式的灌肠机。2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990
GB/T 133061991
GB/T 133841992
GB/T167691997
包装储运图示标志
机电产品包装通用技术条件
金属切削机床噪声声压级测盘方法《中华人民共和国食品卫生法》3型号、基本参数
液压藻肠机型号表示方法
口口口
设计顺序号
规格代号，每次灌装量，单位L
产品名称，HS型灌肠机
3.2标记示例

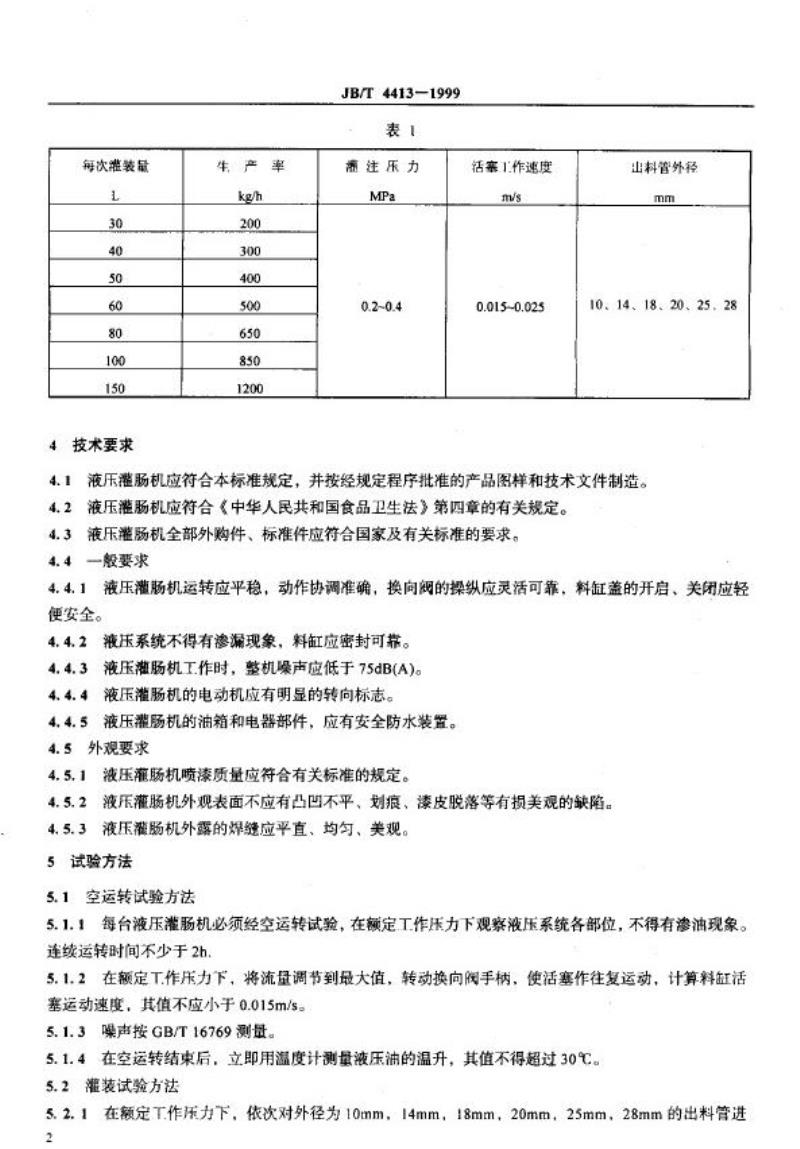

规格代号表示激肠机装灌量，每次装灌××L。设计顺序号按阿拉伯数1，2，3…排列。3.3液压灌肠机基本参数应符合表1规定。国家机械工业局1999-05-20批准2000-01-01实施
每次灌装量
4技术要求
生产率
JB/T4413-1999
瀛注压力
活塞工作速度
0.015~0.025
山料管外径
10.14、18、20、25.28
4.1液压灌肠机应符合本标准规定，并按经规定程序批准的产品图样和技术文件制造。4.2液压灌肠机应符合《中华人民共和国食品卫生法》第四章的有关规定。4.3液压灌肠机全部外购件、标准件应符合国家及有关标准的要求。4.4—般要求
4.4.1液压灌肠机运转应平稳，动作协调准确，换向阀的操纵应灵活可靠，料缸盖的开启、关闭应轻便安全。
4.4.2液压系统不得有渗漏现象，料缸应密封可靠。4.4.3液压灌肠机工作时，整机噪声应低于75dB(A)。4.4.4液压灌肠机的电动机应有明显的转向标志。4.4.5液压灌肠机的油箱和电器部件，应有安全防水装置。4.5外观要求
4.5.1波压灌肠机喷漆质量应符合有关标准的规定。4.5.2液压灌肠机外观表面不应有凸凹不平、划痕、漆皮脱落等有损美观的缺陷。4.5.3液压灌肠机外露的焊缝应平直、均匀、美观。5试验方法
5.1空运转试验方法
5.1.1每台液压灌肠机必须经空运转试验，在额定工作压力下观察液压系统各部位，不得有渗油现象。连续运转时间不少于2h，
5.1.2在额定T作压力下，将流量调节到最大值，转动换向阀手柄，使活塞作往复运动，计算料缸活塞运动速度，其值不应小于0.015m/s。5.1.3噪声按GB/T16769测量。
5.1.4在空运转结束后，立即用温度计测量液压油的温升，其值不得超过30℃。5.2灌装试验方法
5.2.1在额定T作压力下，依次对外径为10mm，14mm，18mm，20mm，25mm，28mm的出料管进2
JB/T 4413-1999

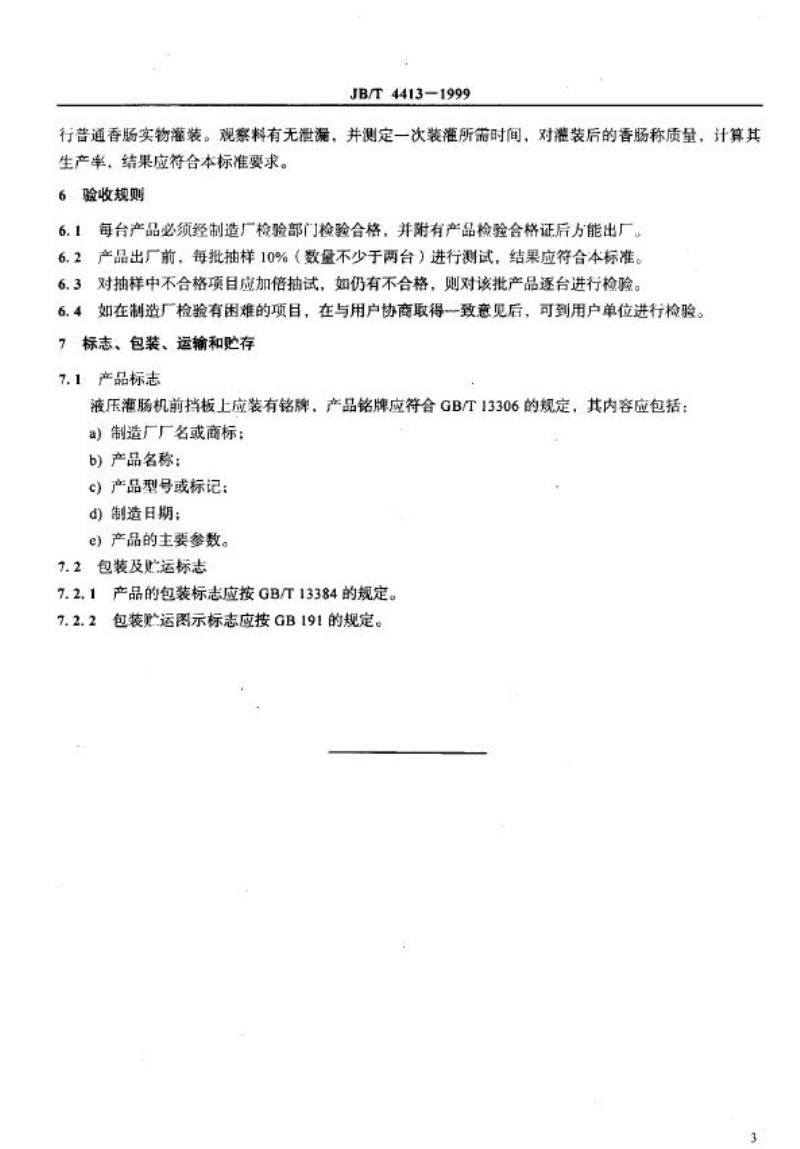

行普通香肠实物灌装。观察料有无泄漏，并测定一次装灌所需时间，对灌装后的香肠称质量，计算其生产率，结果应符合本标准要求。6验收规则
每台产品必须经制造厂检验部门检验合格，并附有产品检验合格证后方能出厂6.1
6.2产品出厂前，每批抽样10%（数量不少于两台）进行测试，结果应符合本标准。6.3对抽样中不合格项目应加倍抽试，如仍有不合格，则对该批产品逐台进行检验。6.4如在制造厂检验有困难的项目，在与用户协商取得一致意见后，可到用户单位进行检验。7标志、包装、运输和存
7.1产品标志
液压灌肠机前挡板上应装有铭牌，产品铭牌应符合GB/T13306的规定，其内容应包括：a）制造厂厂名或商标：
b）产品名称：
c）产品型号或标记：
d）制造日期；
e）产品的主要参数。
7.2包装及贮运标志
7.2,1产品的包装标志应按GB/T13384的规定。7.2.2包装购运图示标志应按GB191的规定。
