【国家标准(GB)】 塑料件表面粗糙度

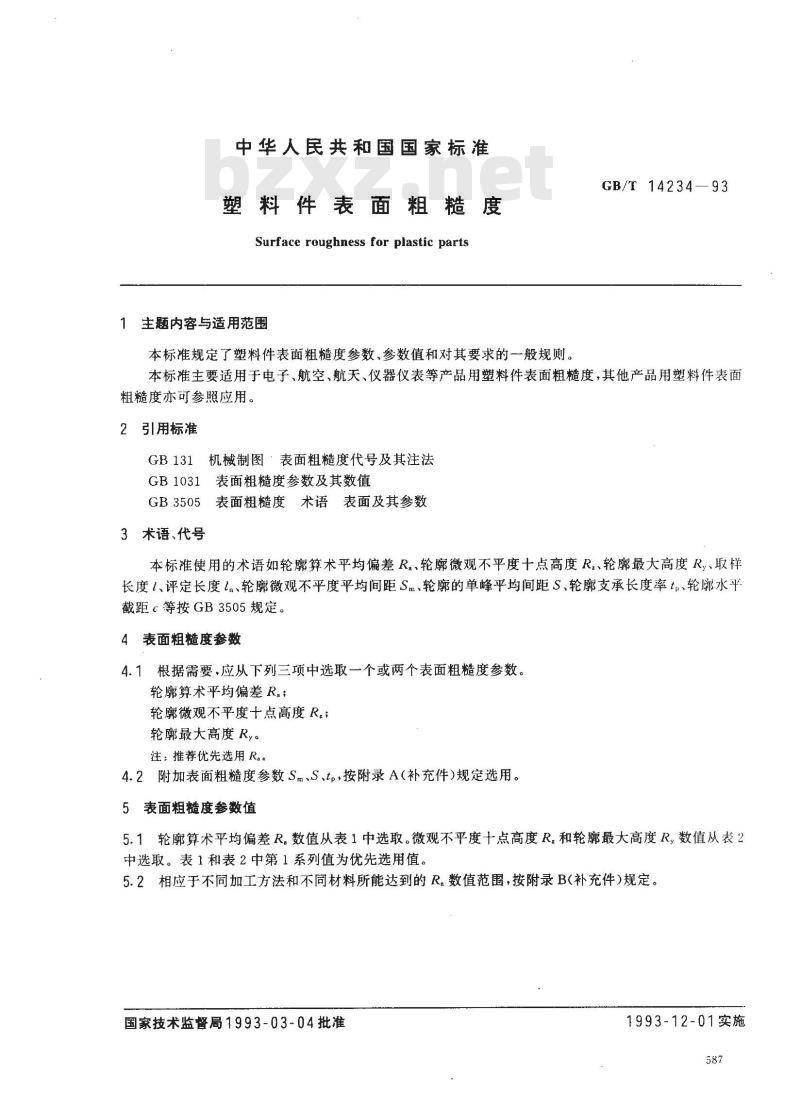

中华人民共和国国家标准
塑料件表面粗糙度
Surface roughness for plastic parts1 主题内容与适用范围
本标准规定了塑料件表面粗糙度参数、参数值和对其要求的一般规则。GB/T 14234—93
本标准主要适用于电子，航空、航天、仪器仪表等产品用塑料件表面粗糙度，其他产品用塑料件表面粗糙度亦可参照应用。
2引用标准
GB131机械制图：表面粗糙度代号及其注法GB1031表面粗糙度参数及其数值GB3505表面粗糙度术语表面及其参数3术语、代号
本标准使用的术语如轮廓算术平均偏差Ra、轮廓微观不平度十点高度R、轮廓最大高度R，、取样长度l、评定长度1a、轮廓微观不平度平均间距Sm、轮廓的单峰平均间距S、轮廓支承长度率t、轮廓水平截距c等按GB3505规定。
4表面粗糙度参数
4.1根据需要，应从下列三项中选取一个或两个表面粗糙度参数。轮廓算术平均偏差R。；
轮廓微观不平度十点高度R，
轮廓最大高度 Ry。
注：推荐优先选用Ra。
4.2附加表面粗糙度参数Sm、S、tp，按附录A（补充件）规定选用。5表面粗糙度参数值
5.1轮廓算术平均偏差R。数值从表1中选取。微观不平度十点高度R，和轮廓最大高度R，数值从表2中选取。表1和表2中第1系列值为优先选用值。5.2相应于不同加工方法和不同材料所能达到的R。数值范围，按附录B(补充件）规定。国家技术监督局1993-03-04批准1993-12-01实施
第1系列
第1系列
GB/T14234—93

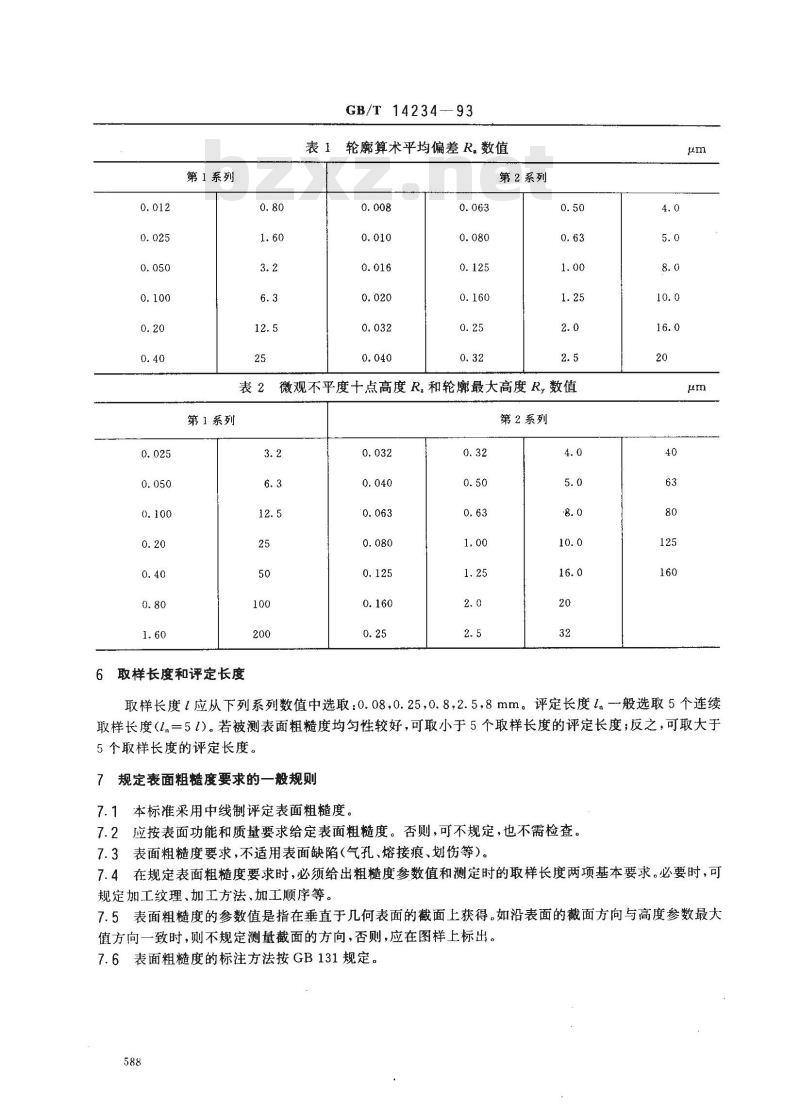

表1轮廓算术平均偏差R。数值
第 2系列
微观不平度十点高度R，和轮廓最大高度R，数值表2
第2系列
6取样长度和评定长度
取样长度l应从下列系列数值中选取：0.08，0.25，0.8，2.5，8mm。评定长度l.一般选取5个连续取样长度（1.=51）。若被测表面粗糙度均匀性较好，可取小于5个取样长度的评定长度；反之，可取大于5个取样长度的评定长度。
7规定表面粗糙度要求的一般规则7.1本标准采用中线制评定表面粗糙度。7.2应按表面功能和质量要求给定表面粗糙度。否则，可不规定，也不需检查。7.3表面粗糙度要求，不适用表面缺陷（气孔、熔接痕、划伤等）。7.4在规定表面粗糙度要求时，必须给出粗糙度参数值和测定时的取样长度两项基本要求。必要时，可规定加工纹理、加工方法、加工顺序等。7.5表面粗糙度的参数值是指在垂直于几何表面的截面上获得。如沿表面的截面方向与高度参数最大值方向一致时，则不规定测量截面的方向，否则，应在图样上标出。7.6表面粗糙度的标注方法按GB131规定。588下载标准就来标准下载网
GB/T 14234--93

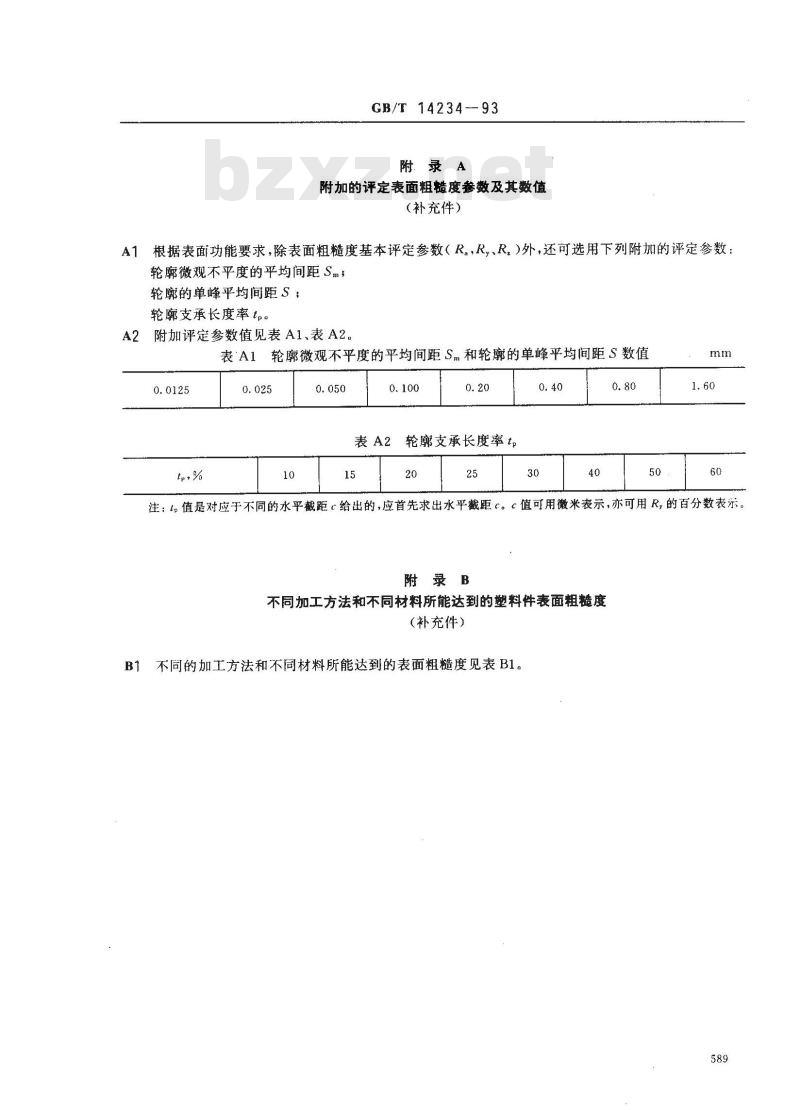

附录A
附加的评定表面粗糙度参数及其数值（补充件）
根据表面功能要求，除表面粗糙度基本评定参数（R，R，R，）外，还可选用下列附加的评定参数：A1
轮廓微观不平度的平均间距Sm；轮廓的单峰平均间距S；
轮廊支承长度率。
附加评定参数值见表A1、表A2。A2
表A1轮廓微观不平度的平均间距S和轮廓的单峰平均间距S数值0.0125
tp，%
轮廓支承长度率
注：值是对应于不同的水平截距给出的，应首先求出水平截距c。值可用徽米表示，亦可用R，的百分数表示。附录B

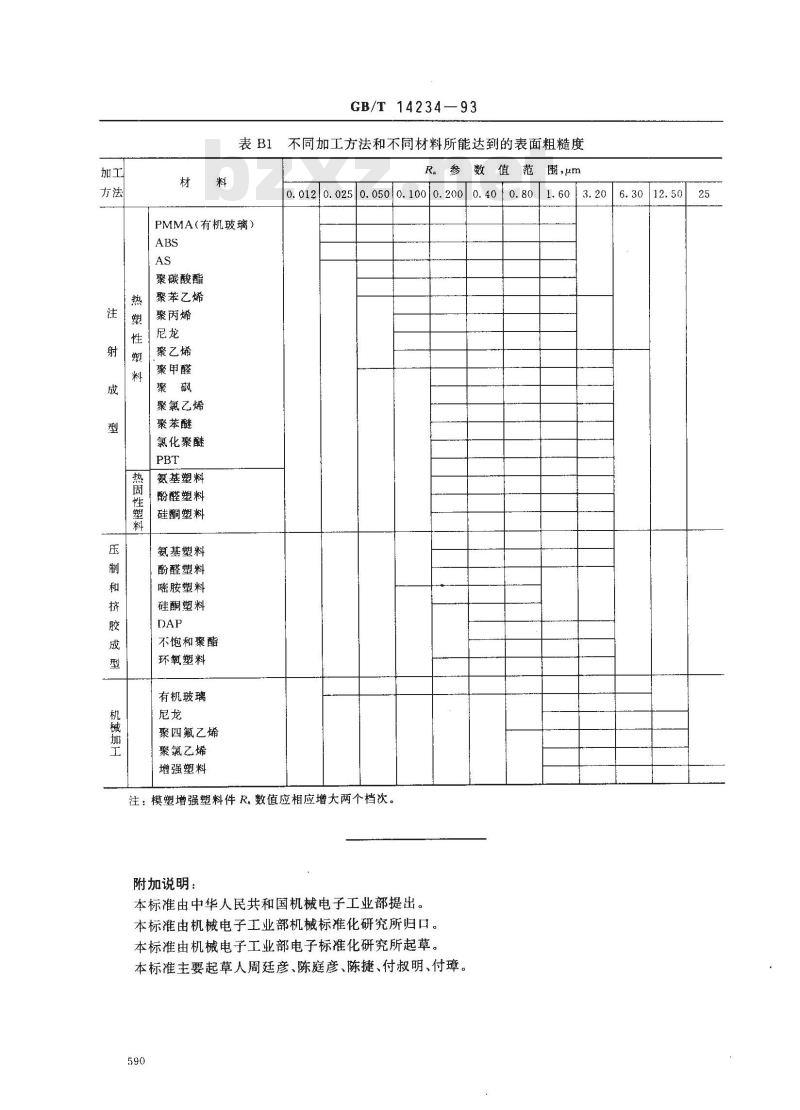

不同加工方法和不同材料所能达到的塑料件表面粗糙度（补充件）
1不同的加工方法和不同材料所能达到的表面粗糙度见表B1。B1
回性塑料
机械加工
PMMA（有机玻璃）
聚碳酸酯
聚苯乙烯
聚芮烯
聚乙烯
聚甲醛
聚氯乙烯
聚苯醚
氯化聚醚
氨基塑料
酚醛塑料
硅酮塑料
氨基塑料
酚醛塑料
嘧胺塑料
硅酮塑料
不饱和聚酯
环氧塑料
有机玻璃
聚四氟乙烯
聚氯乙烯
增强塑料
GB/T 14234—93
不同加工方法和不同材料所能达到的表面粗糙度R参数值范
0.0120.0250.050|0.1000.200
注：模塑增强塑料件R.数值应相应增大两个档次。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机械电子工业部电子标准化研究所起草。本标准主要起草人周廷彦、陈庭彦、陈捷、付叔明、付璋。590
围，μm
