【国家标准(GB)】 钢铁及合金化学分析方法 铁粉中盐酸不溶物的测定

ICS 77.080
标准分享网
bzfxw.com
免费专业丰富
中华人民共和国国家标准
GB/T 223.34—2000
钢铁及合金化学分析方法
铁粉中盐酸不溶物的测定
Methods for chemical analysis of iron,steel and alloy-The determination of hydrochloric acid-insolubltcontent of iron powders
2000~10-25发布
2001-09-01实施
国家质量技术监督局发布

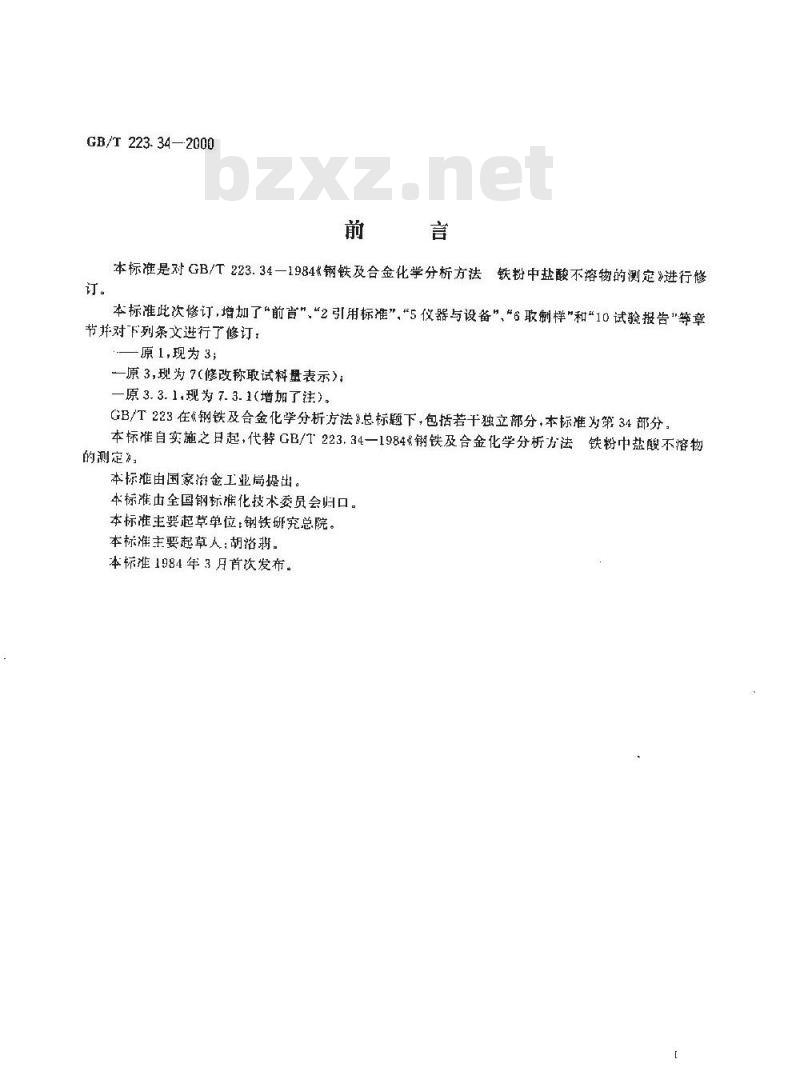

GB/T 223. 34—2000
本标准是对GB/T223.34一1984钢铁及合金化学分析方法铁粉中盐酸不溶物的测定》进行修本标准此次修订，增加了\前\“2引用标准”，“5仪器与设备\、“6取制样\和“10试验报告\等章节并对下列条文进避行了修订，—原1，现为3；
原3,现为7(修改称取试料量表示》：一原3.3.1.现为7.3.1（增加了注）。GB/T223在《钢铁及合金化学分析方法》总标题下，包括若干独立部分，本标准为第34部分，本标准自实施之日起，代替GB/T223.34一1984钢铁及合金化学分析方法铁粉中盐酸不溶物的测定》
本标准由国家治金工业局提出。本标准由全国钢标准化技术委员会归口。本标准主要起草单位：钢铁研究总院。本标准主要起草人：胡洛翡。
本标准1984年3月首次发布。

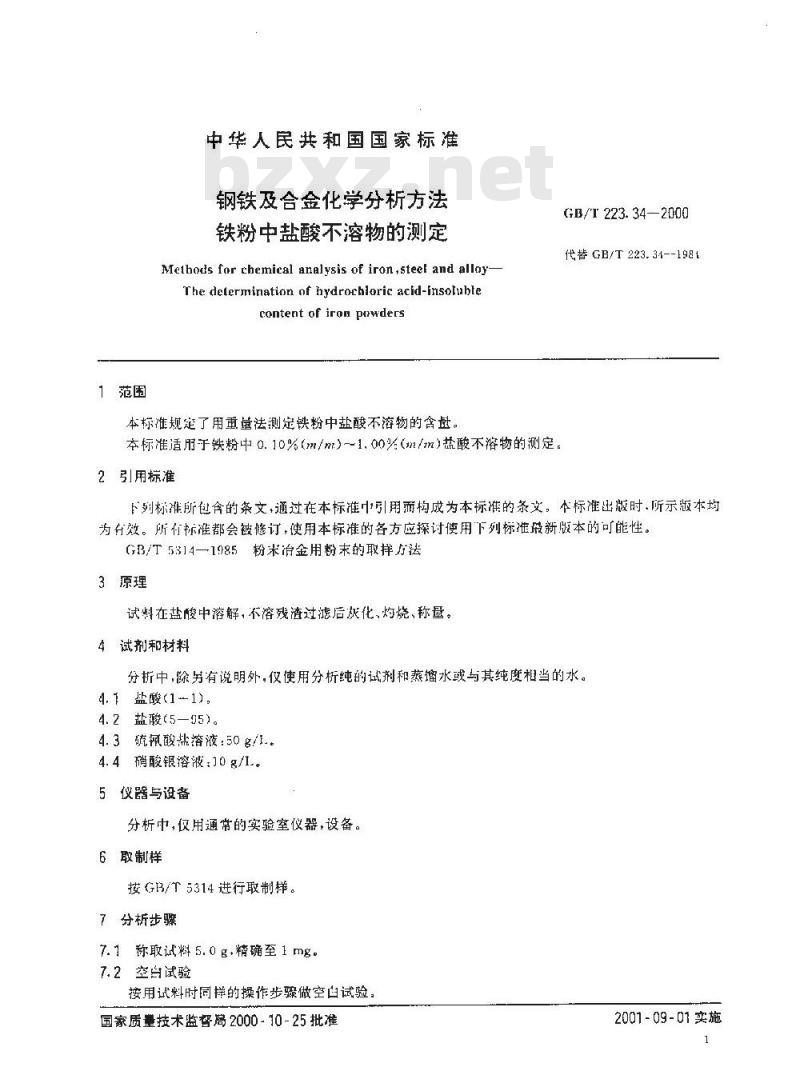

1范围
中华人民共和国国家标准
钢铁及合金化学分析方法
铁粉中盐酸不溶物的测定
Methods far rhemical analysis of iron,steel and allay-The delermination of hydrochloric acid-insolubtecontent of iron pwders
本标准规定了用重量法测定铁粉中盐酸不溶物的含盘，本标准适用于铁粉中0.10%（m/m）1.00%(m/m）益酸不溶物的测定。2引用标准
GB/T 223. 34—2000
代替 GB/T 223. 34--1981
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所行标准都会被修订，使用本标准的各方应探讨使用下列标准疫新版本的可能性。GB/T 5314—1985粉米冶金用粉末的取样法3原理
试料在盐酸中溶解，不溶残渣过滤后灰化、灼烧、称量。4试剂和材料
分析中，除另有说明外，仅使用分析纯的试剂和蒸馏水或与其纯度相当的水。4. 1 盐酸(1-1),
4. 2 盐酸(5—95)。
4.3硫瓶酸盐溶液：50g/1.
4.4硝酸银溶液：10g/1.
5仪器与设备免费标准下载网bzxz
分析中,仅用通常的实验室仪器,设备。6取制样
按G3/个5314进行取制样。
7分析步骤
7.1称取试料 5. 0 g精确至1 mg。7.2空自试验
按用试料时同样的操作步骤做空由试验，国家质量技术监督局2000-10-25批准2001-09-01实施
7.3测定
GB/T 223. 34—2000
7.3. 1将试料(7.1)置于 500 mL烧杯中,加 150 mL盐酸(4.1),盖上表血,暨于电热板上缓慢加热溶解试料，待停止反应后，保持微沸30min(经常用水冲洗表和杯璧，保持原有体积)：注：如果希塑报告的不溶物中不包括磁化物，可在盐酸（4.1)中帕入20ml.硝酸(p约1.42g/mL)。7.3.2加人150mL热水，煮沸，用中速滤纸过滤，用热盐酸（4.2)和热水交替洗涤至无铁离子，用硫氧酸盐（4.3)检查无红色，再以热水洗涤至无氮离子，用硝酸银(4.4)检查无白色沉淀。7.3.3残查连同滤纸置于预先灼烧至恒量的瓷埚中,缓慢灰化后，于980℃的高温炉中灼烧1 h,取出稍冷.置于干燥器中，冷至室温后称量，并重复灼烧至恒量8分折结果及其裘宗
按式(1)计算盐酸不溶物含量，以质量百分数表崇盐酸不
(m/m))
和残渣的质量+名：
试料计质盘范：
ma--—-空试地璃和试剂空出质量程空试埚质量g：
9允许差
试料量多。
如果两个独文分析结果的差值大于表「所列充诈袭，则认为这两个结果是可凝的」麦
允许差
1截酸不溶物量
9.10~0.2g
0.20 -- 0. 50
≥0:501.00
10试验报告
试验报告应当包括下列内态
1）鉴别试样，实验室和分析日期的资料2）参考本标准所用的方法，
3）分析结果及其表示：
4）测定中观察到的异常现象：
充许差，
5）对分折结果可能有影响而本标准中未包括的操作，或者任选的操作。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
