【机械行业标准(JB)】冷镦模具通用件切料刀 C型

本网站发布时间： 2024-08-03 21:53:16

JB/T4208.3-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4208.3-1996
标准名称：
冷镦模具通用件切料刀 C型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
53.93 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4208.3-1986

出版信息

出版社：
机械行业出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1997-07-01

其他信息

起草人：
李坚
起草单位：
沈阳标准件研究所
归口单位：
机械工业部北京机电研究所
提出单位：
全国模具标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
冷镦模具通用件切料

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 5780~5786六角头螺栓M5~M20及GB 70内六角圆柱头螺钉M5~M20C型切料刀的结构型式与尺寸、技术要求和标记。本标准适用于多工位自动冷镦机的模具。 JB/T 4208.3-1996 冷镦模具通用件切料刀 C型 JB/T4208.3-1996

标准内容

部分标准内容：

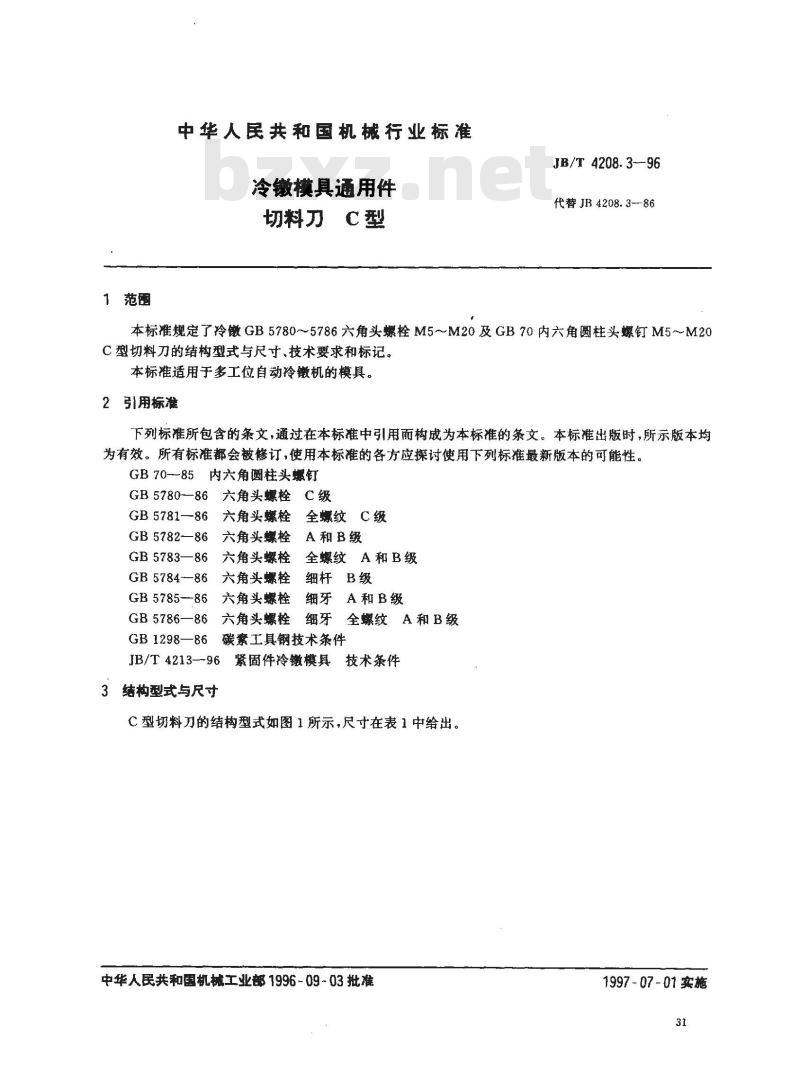

1范围
中华人民共和国机械行业标准
冷模具通用件
切料刀C型
JB/T 4208.3--96
代替JB4208.3--86
本标准规定了冷镦GB5780~5786六角头螺栓M5~M20及GB70内六角圆柱头螺钉M5~M20C型切料刀的结构型式与尺寸、技术要求和标记。本标准适用于多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 70-85内六角圆柱头螺钉
GB5780—86六角头螺栓C级
GB 5781--862
六角头螺栓
GB 5782—86
六角头螺栓
GB 5783—86
六角头螺栓
GB5784~—86六角头螺栓
GB5785-86六角头螺栓
GB5786—86六角头螺栓
全螺纹C级
A和B级
全螺纹A和B级
细杆B级
细牙A和B级
细牙全螺纹A和B级
GB1298—86
碳素工具钢技术条件
JB/T 4213-~96
紧固件冷镦模具技术条件
3 结构型式与尺寸
C型切料刀的结构型式如图1所示，尺寸在表1中给出。中华人民共和国机械工业部1996-09-03批准1997-07-01实施
基本尺寸bZxz.net
GB 5780~5783
GB 5785~5786
GB 5784
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
JB/T4208.3-—96
1045°
10×45°

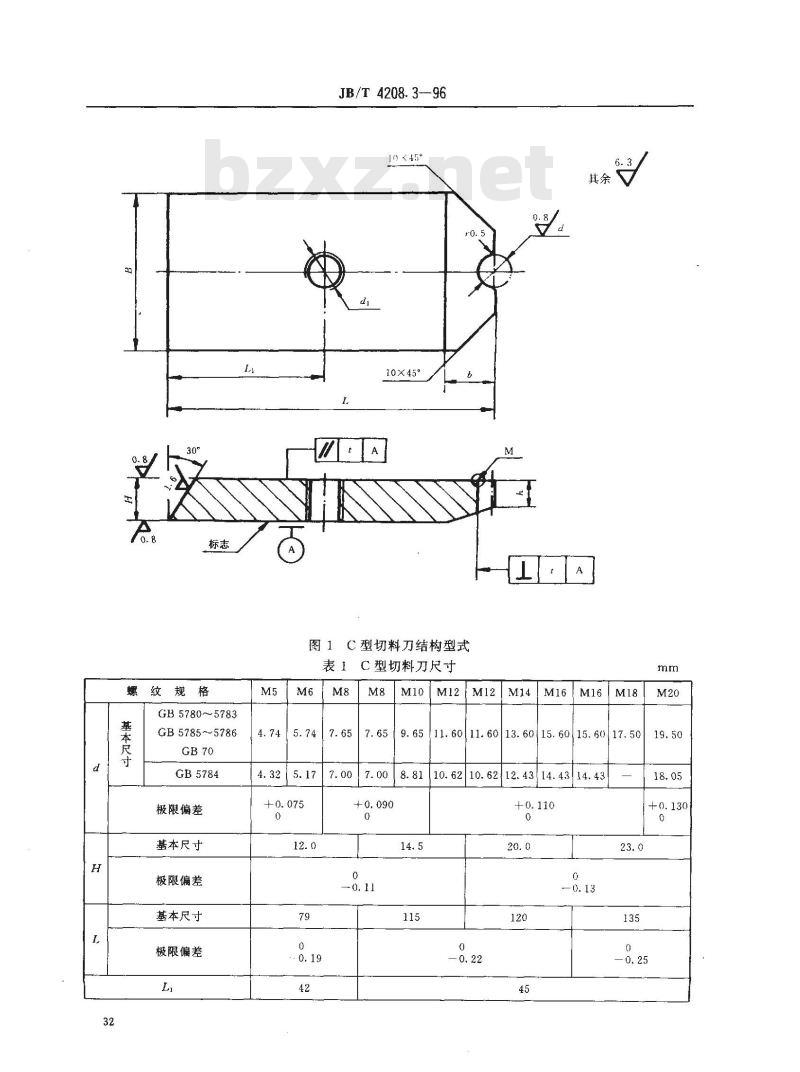

图1C型切料刀结构型式
表1C型切料刀尺寸
4.745.747.65
M12M12
M16M16
11.60|11.6013.60|15.60|15.6017.50
.4314.43
10.62/12.4314
螺纹规格
垂直度t
平行度：
适用机床
技术要求
4.1材料GCr15或T10AGB1298。
JB/T4208.3--96
表1(完）
M1o|M12
Z47-12

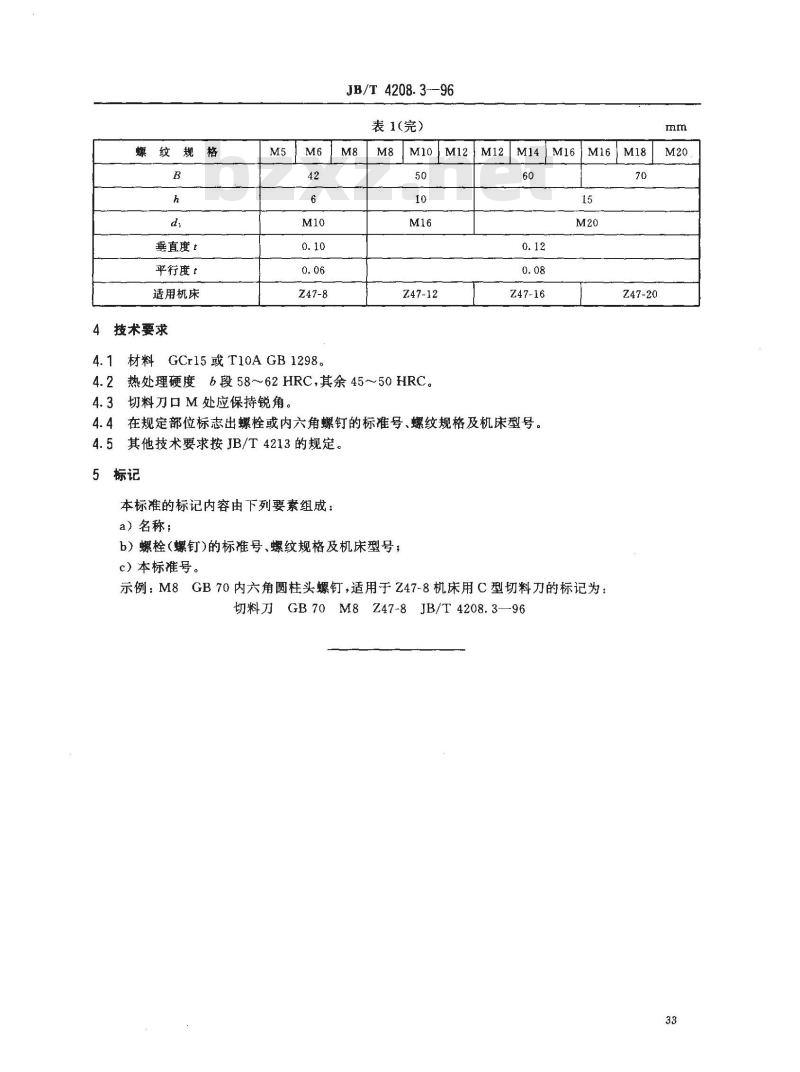

4.2热处理硬度b段58~62HRC,其余45~50HRC。4.3切料刀口M处应保持锐角
Z47-16
4.4在规定部位标志出螺栓或内六角螺钉的标准号、螺纹规格及机床型号。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓(螺钉)的标准号、螺纹规格及机床型号；c）本标准号。
示例：M8GB70内六角圆柱头螺钉，适用于Z47-8机床用C型切料刀的标记为：切料刀
GB70M8Z47-8JB/T 4208.3—96
Z47-20
