中华人民共和国机械行业标准
冷敏模具通用件
切料刀
JB/T 4208.4—96
代替JB4208.4—86
本标准规定了冷镦GB6170~6171、GB6175～6176六角螺母M8~M20D型切料刀的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构戒为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。A和B级
GB6170—861型六角螺母
GB6171—861型六角螺母
细牙A和B级
GB6175--862型六角螺母A和B级
GB6176--862型六角螺母细牙A和B级YB9—68铬轴承钢技术要求
GB1298--86碳素工具钢技术条件JB/T4213-96紧固件冷镦模具技术条件3结构型式与尺寸
D型切料刀的结构型式如图1所示，尺寸在表1中给出，10×45°
10×45°

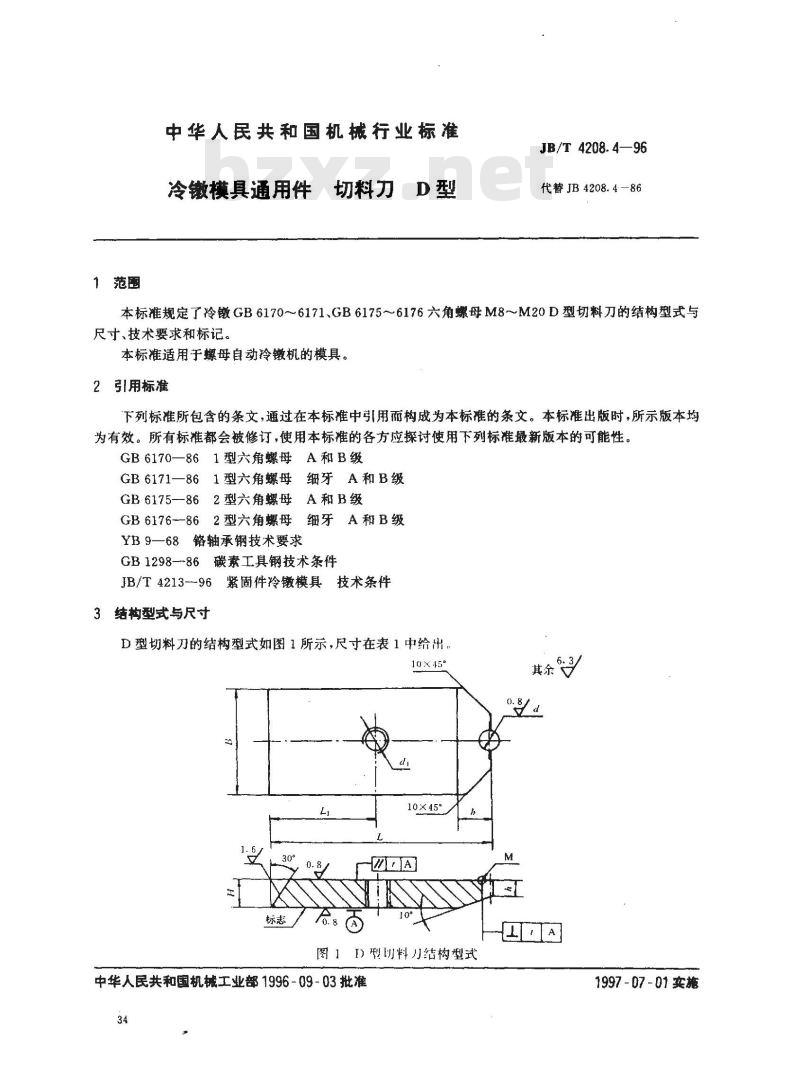

图1型切料刀结构型式
中华人民共和国机械工业部1996-09-03批准34
1997 -07 - 01 实施
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
垂直度t
平行度：wwW.bzxz.Net
适用机床
技术要求
Z41-12
JB/T4208.4—96

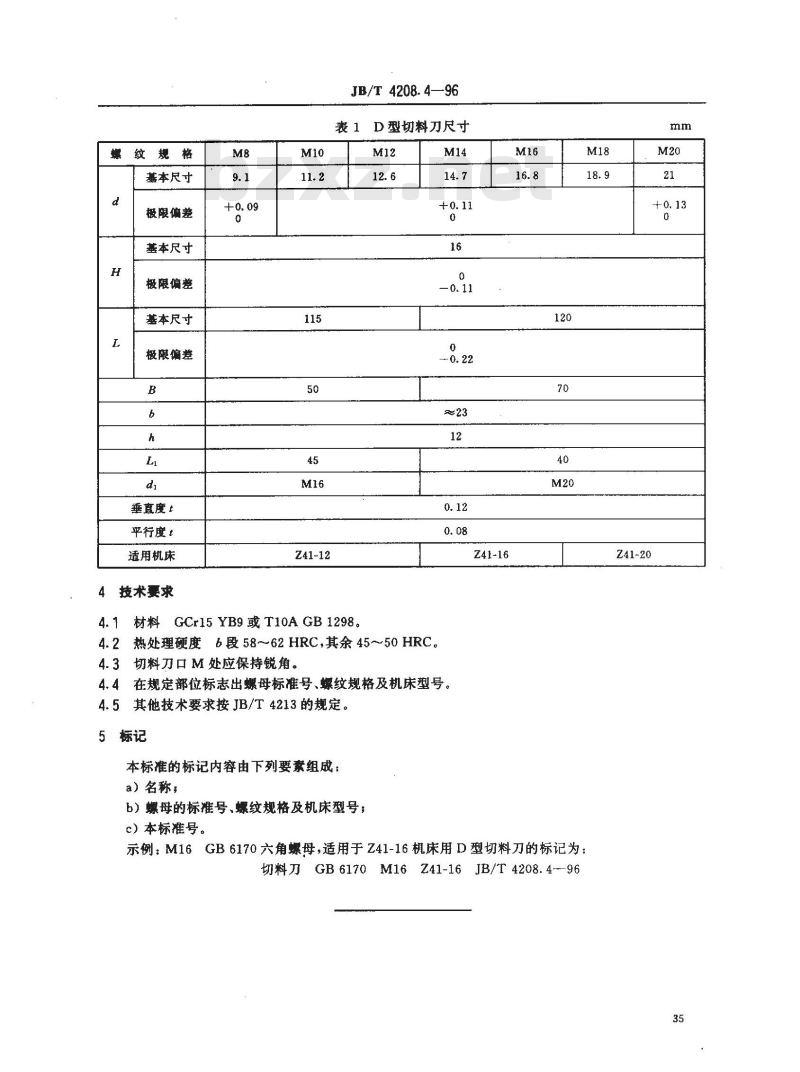

表 1 D型切料刀尺寸
4.1 材料GCr15 YB9或T10A GB 1298。4.2热处理硬度b段58～62HRC,其余45～50HRC。4.3切料刀口M处应保持锐角。
Z41-16
4.4在规定部位标志出螺母标准号、螺纹规格及机床型号。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称，
b）螺母的标准号、螺纹规格及机床型号；c）本标准号。
示例：M16GB6170六角螺母，适用于Z41-16机床用D型切料刀的标记为：切料刀GB6170M16Z41-16JB/T4208.4--96mm
Z41-20
