【机械行业标准(JB)】冷镦模具通用件切料刀 F型

本网站发布时间： 2024-08-03 21:51:26

JB/T4208.6-1996
现行
　点击下载此标准

基本信息

标准号：
JB/T 4208.6-1996
标准名称：
冷镦模具通用件切料刀 F型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
49.16 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4208.6-1986

出版信息

出版社：
机械行业出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1997-07-01

其他信息

起草人：
李坚
起草单位：
沈阳标准件研究所
归口单位：
北京机电研究所
提出单位：
全国模具标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
冷镦模具通用件

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M8~M14型切料刀的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷镦机的模具。 JB/T 4208.6-1996 冷镦模具通用件切料刀 F型 JB/T4208.6-1996

标准内容

部分标准内容：

1范圈

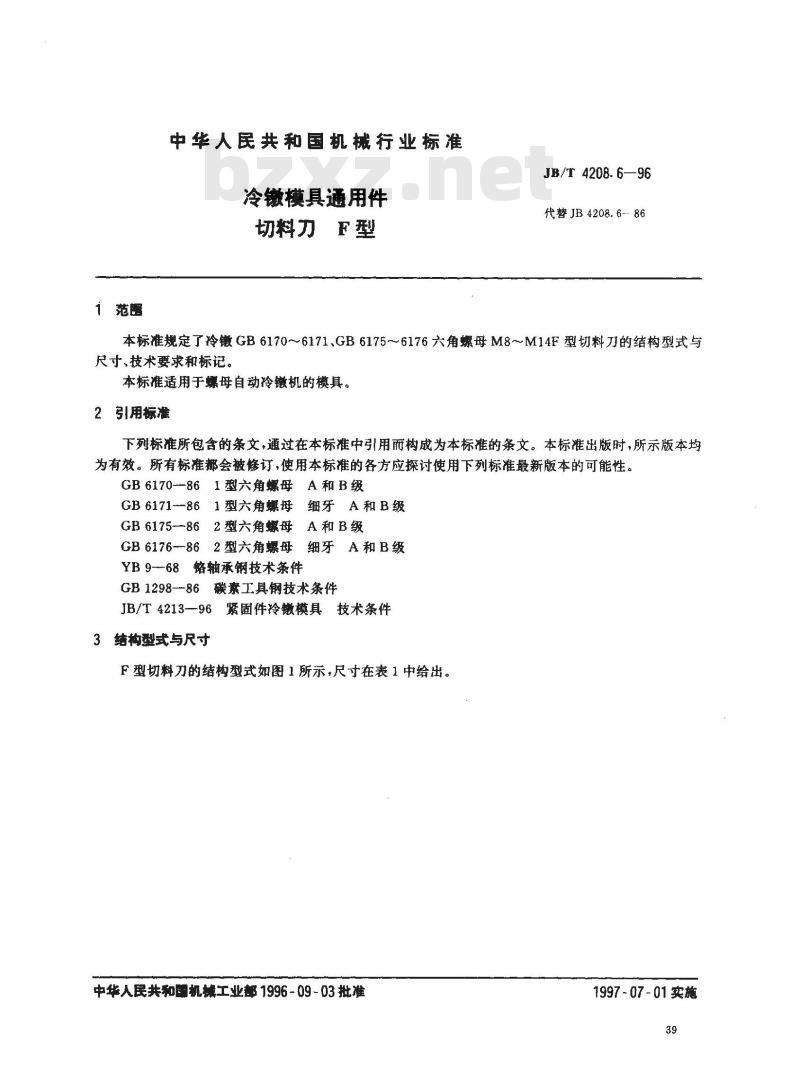

中华人民共和国机械行业标准
冷镦模具通用件
切料刀F型
JB/T4208.6—96
代替JB4208.6--86
本标准规定了冷镦GB6170~6171,GB6175~~6176六角螺母M8~M14F型切料刀的结构型式与尺寸，技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准郁会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170--861型六角螺母A和B级
GB6171-861型六角螺母细牙A和B级GB6175-862型六角螺母A和B级
GB6176-862型六角螺母细牙A和B级YB9-68铬轴承钢技术条件
GB1298-86碳素工具钢技术条件
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸
F型切料刀的结构型式如图1所示，尺寸在表1中给出。中华人民共和国机城工业都1996-09-03批准1997~07-01实施
螺纹规格wwW.bzxz.Net
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
JB/T 4208.6—96
10×45%
2-di通
10×45°

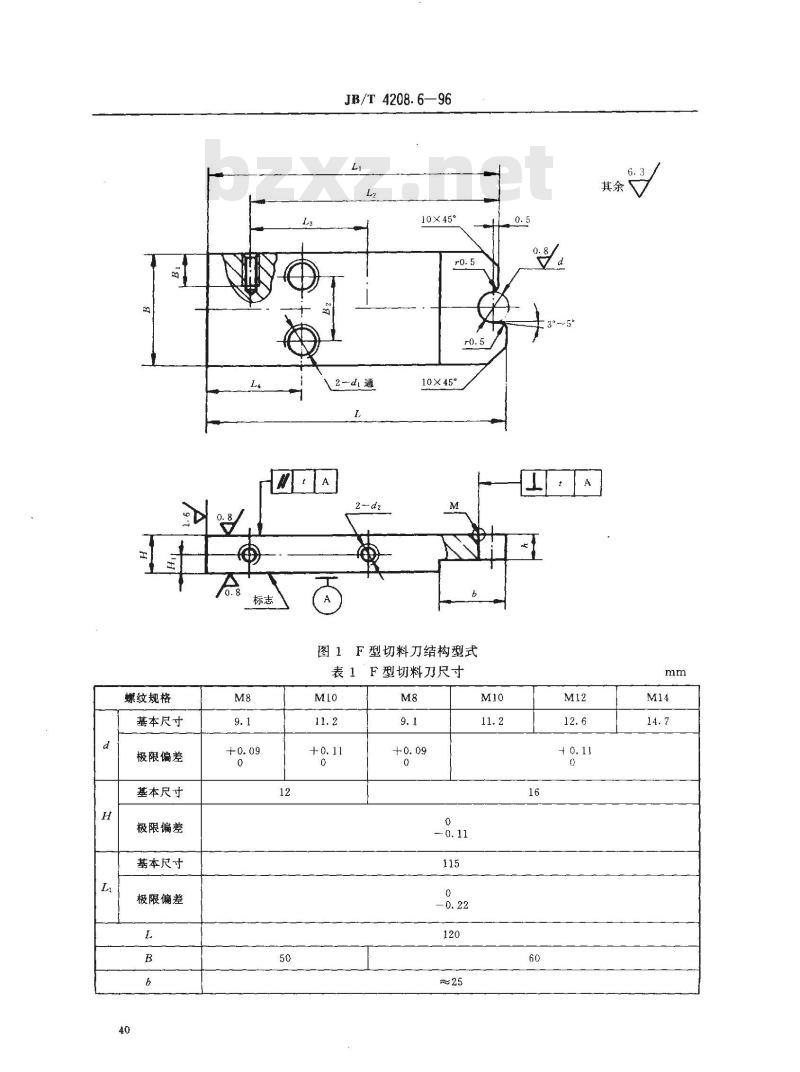

图1F型切料刀结构型式
表1‘F型切料乃尺寸
螺纹规格
垂直度：
平行度t
适用机床
技术要求
JB/T 4208.6-96

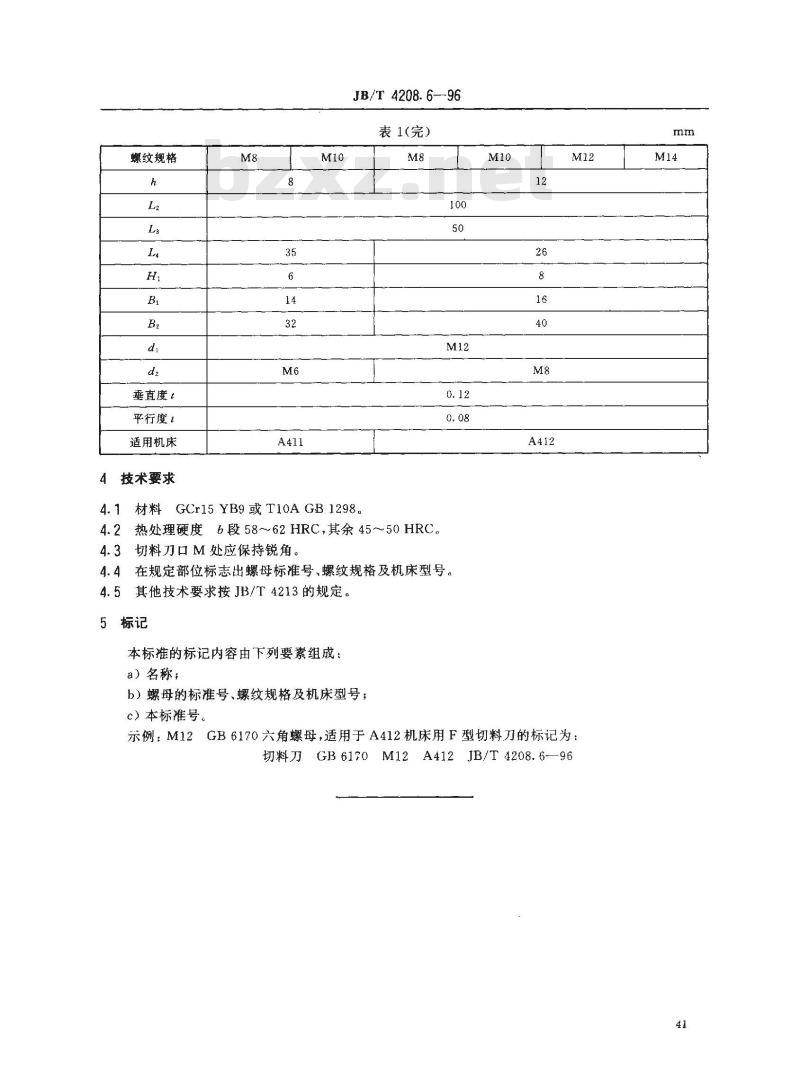

表1(完）
4.1材料GCr15YB9或T10AGB1298。4.2热处理硬度6段5862HRC，其余45～50HRC。4.3切料刀口M处应保持锐角。
4.4在规定部位标志出螺母标准号、螺纹规格及机床型号。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号、螺纹规格及机床型号：c）本标准号。
示例：M12GB6170六角螺母，适用于A412机床用F型切料刀的标记为：切料刀GB6170M12A412JB/T4208.6—96mm
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
