JB/T4208.5-1996
现行

基本信息

标准号：
JB/T 4208.5-1996
标准名称：
冷镦模具通用件切料刀 E型
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1996-09-03
实施日期：
1997-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
45.46 KB

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
JB 4208.5-1986

出版信息

出版社：
机械行业出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1997-07-01

其他信息

起草人：
李坚
起草单位：
沈阳标准件研究所
归口单位：
北京机电研究所
提出单位：
全国模具标准化技术委员会
发布部门：
中华人民共和国机械工业部

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了冷镦GB 6170~6171、GB 6175六角螺母M1.6~M6E型切料刀的结构型式与尺寸、技术要求和标记。 JB/T 4208.5-1996 冷镦模具通用件切料刀 E型 JB/T4208.5-1996

标准内容

部分标准内容：

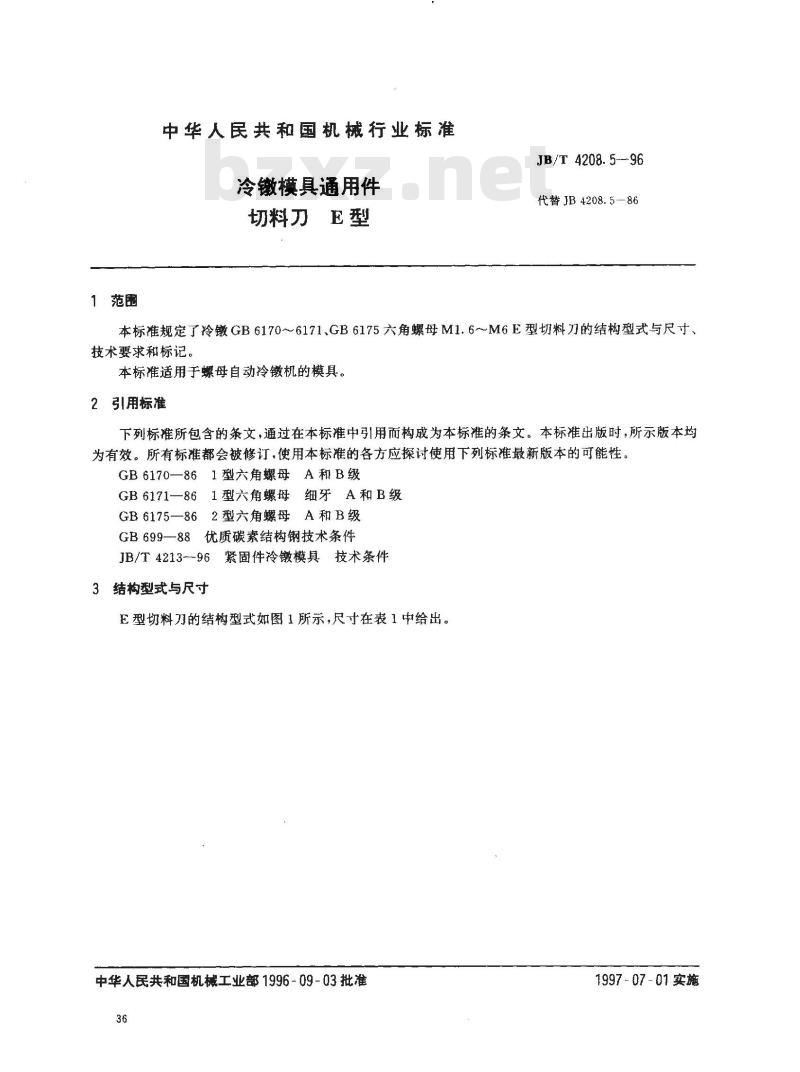

1范围
中华人民共和国机械行业标准
冷模具通用件wwW.bzxz.Net
切料刀E型
JB/T4208.5-96
代替JB4208.5-86
本标准规定了冷镦GB6170~~6171.GB6175六角螺母M1.6~M6E型切料刀的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171—861型六角螺母细牙A和B级GB6175—862型六角螺母A和B级
GB699—88优质碳素结构钢技术条件JB/T4213---96紧固件冷镦模具技术条件3结构型式与尺寸
E型切料刀的结构型式如图1所示，尺寸在表1中给出。中华人民共和国机械工业部1996-09-03批准36
1997-07-01实施
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
垂直度t
平行度！
适用机床
/标志
JB/T4208.5—96
5×455

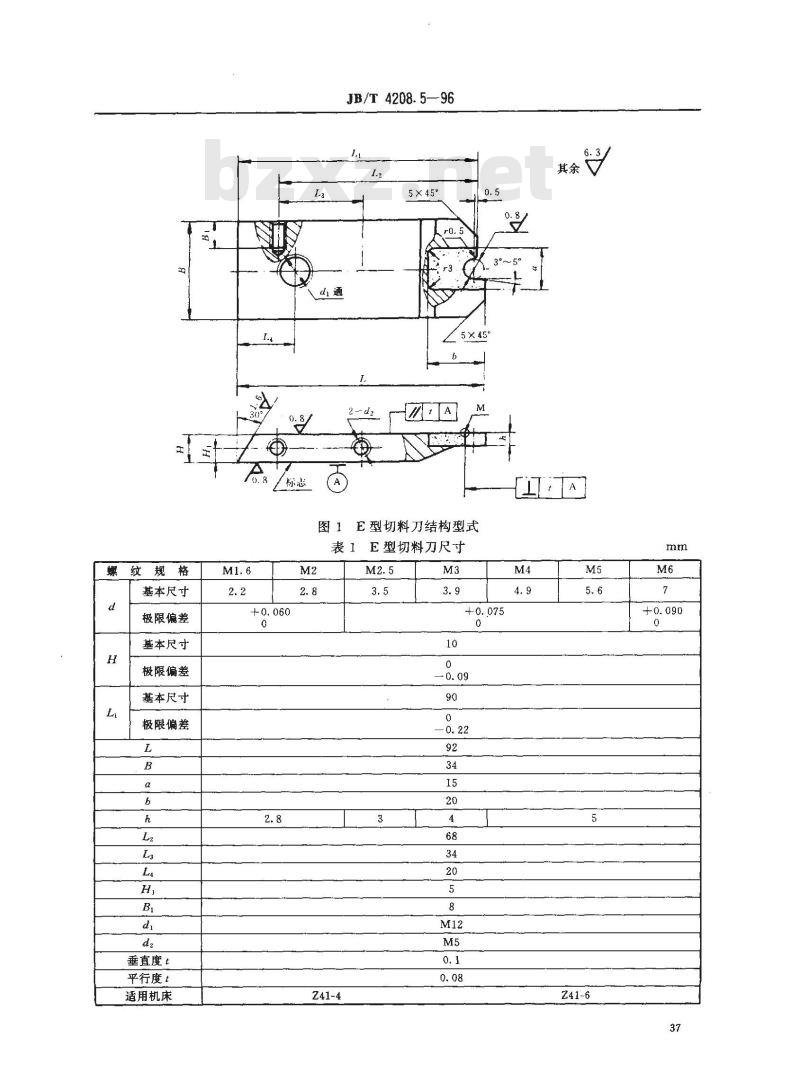

图1E型切料刀结构型式
表1E型切料刀尺寸

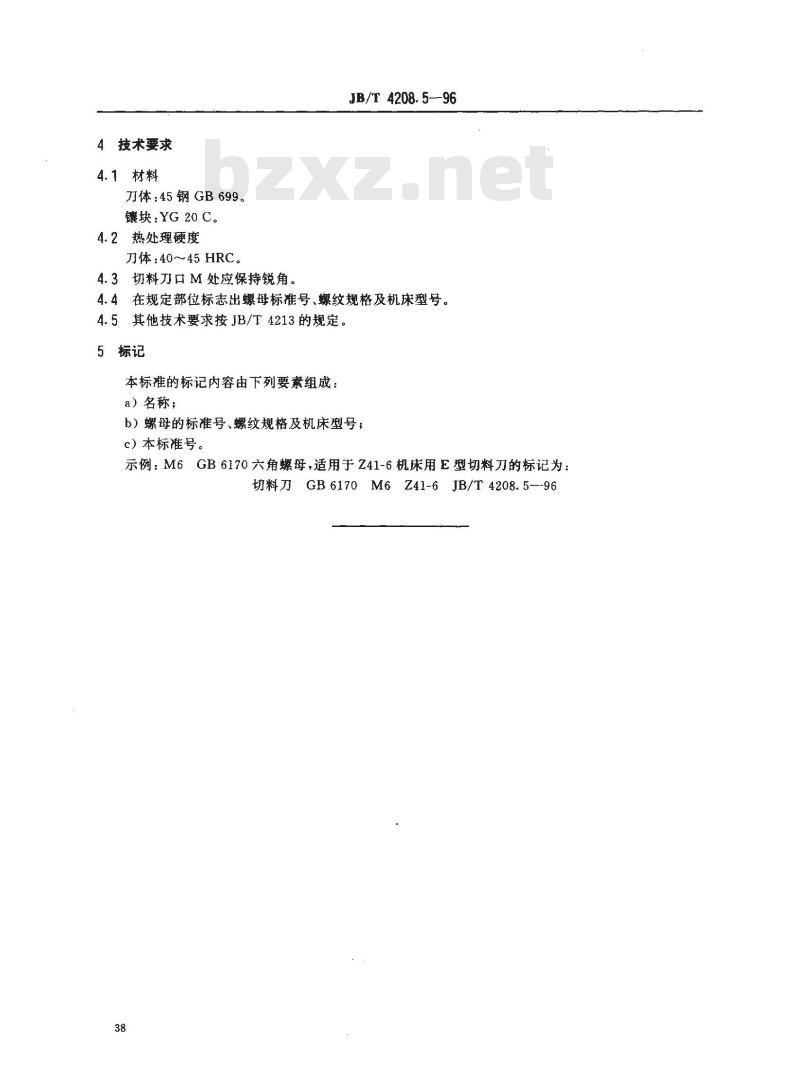

4技术要求
4.1材料
万体：45钢GB699。
镶块：YG 20C。
4.2热处理硬度
刀体：40~45HRC。
4.3切料刀口M处应保持锐角。
JB/T 4208.5--96
4.4在规定部位标志出螺母标准号、螺纹规格及机床型号。4.5其他技术要求按JB/T4213的规定。标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号、螺纹规格及机床型号；c）本标准号。
示例：M6
GB6170六角螺母，适用于Z41-6机床用E型切料刀的标记为：切料刀 GB6170 M6 Z41-6 JB/T 4208.5--9638
