【机械行业标准(JB)】手动起重设备用吊钩闭锁装置

本网站发布时间： 2024-08-03 21:55:31

JB/T4207.2-1999
现行

基本信息

标准号：
JB/T 4207.2-1999
标准名称：
手动起重设备用吊钩闭锁装置
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
1999-06-28
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
100.85 KB

标准分类号

标准ICS号：
材料储运设备>>起重设备>>53.020.30起重设备附件
中标分类号：
机械>>通用机械与设备>>J80起重机械

关联标准

替代情况：
ZB J80004-1987

出版信息

页数：
7 页
标准价格：
12.0 元

其他信息

归口单位：
全国起重机械标准化技术委员会
发布部门：
全国起重机械标准化技术委员会

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 4207.2-1999 本标准是对 ZB J80 004-87《手动起重设备用吊钩闭锁装置》的修订。修订时仅按有关规定作了编辑性修改，主要技术内容没有改变。本标准规定的闭锁装置适用于 JB/T 4207.1-1999《手动起重设备用吊钩》中带凸耳的吊钩，其作用中避免索具的意外脱落，并可直观地反映钩口的变形。本标准于 1988 年 4 月 16 日首次发布。 JB/T 4207.2-1999 手动起重设备用吊钩闭锁装置 JB/T4207.2-1999

标准内容

部分标准内容：

JB/T4207.2-1999

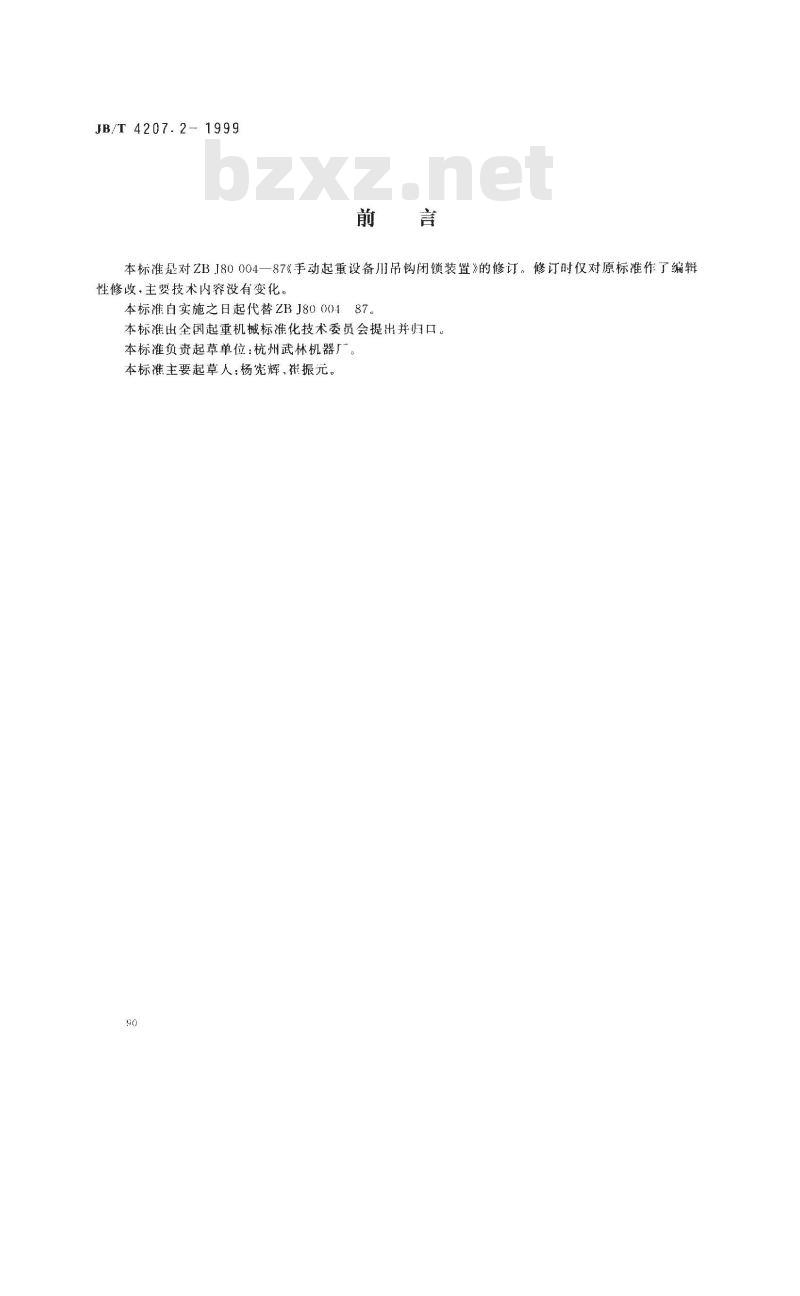

本标准是对ZBJ80004一87《手动起重设备用吊钩闭锁装置》的修订。修订时仅对原标准作了编辑性修收，主要技术内容没有变化。本标准白实施之日起代替2BJ8000.487。本标准出全国起重机械标准化技术委员会提出并归口。本标准负责起草单位：杭州武林机器厂。本标准主要起草人：杨宪辉、崔振元。0

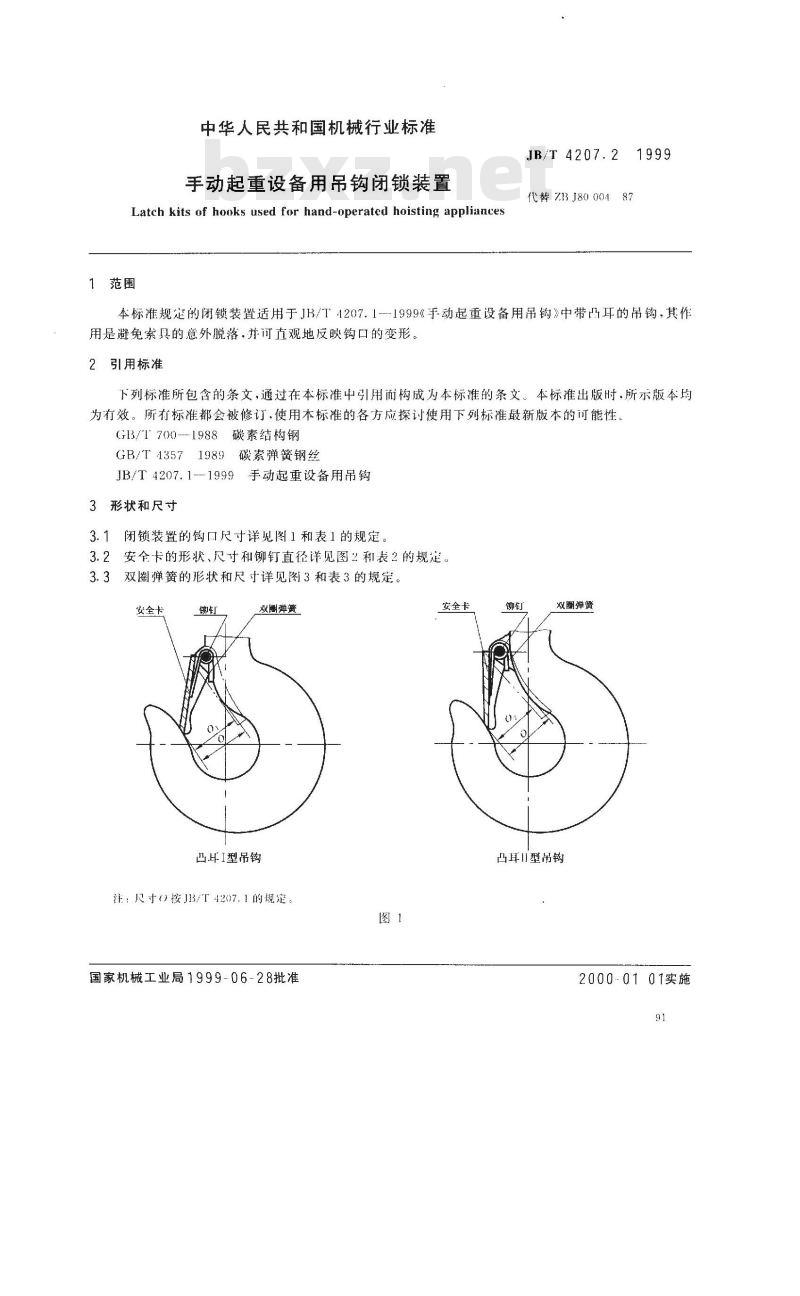

中华人民共和国机械行业标准
手动起重设备用吊钩闭锁装置
Latch kits of hooks used for hand-operated hoisting appliances1范围
JB/T 4207.2
代替713J8000487
本标准规定的闭锁装置适用于JB/T1207.1--1999《于动起重设备用吊钩》中带凸耳的吊钩，其作用是避免索具的意外脱落，并可直观地反映钩口的变形。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T700--1988碳素结构钢
GB/T13571989碳素弹簧钢丝www.bzxz.net
JB/T4207.1--1999手动起重设备用吊钩3形状和尺寸
3.1闭锁装置的钩口尺寸详见图1和表1的规定。3.2安全卡的形状、尺寸和铆钉直径详见图2和表2的规定。3.3双圈弹簧的形状和尺寸详见图3和表3的规定。安全卡
双圈弹簧
四I型吊钩
注：尺寸按J3/T4207.1的规定。国家机械工业局1999-06-28批准图1
凸耳Ⅱ型吊钩
2000-0101实施
装置号
吊钩等级
JB/T4207.
额定起重量
注：尺寸u由生产厂自
JB/T 4207.2 --- 1999
钩口尺寸
装置号

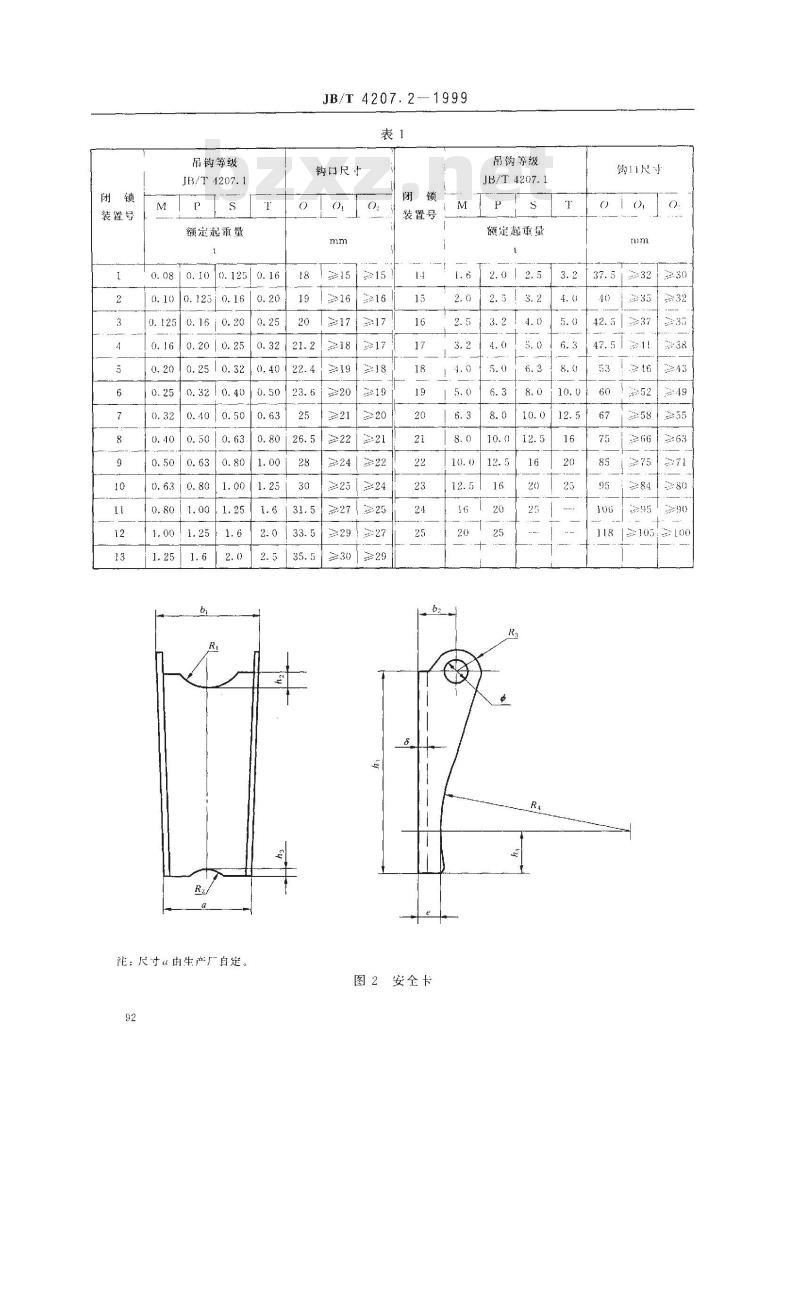

图2安全卡
吊钩等级
JB/T4207.1
额定起重量
钩们尺寸
闭锁装置号
本尺寸
JB/T4207.2
1》铆钉的选用标准和长度山生产厂自定稍弯曲
图3双圈弹簧
铆钉直径！
闭锁装置号
基本尺
每边的钢丝缠绕圈数。
技术要求
4.1零件材质
JB/T 4207.2--1999
4.1.1安全卡用材料的力学性能应不低于GB/T700中Q235A制造。4.1.2双圈弹簧用力学性能不低于GB/T4357巾的B级弹簧钢丝制造：4.2外观和质量
4.2.1安全卡和双圈弹簧的表面应作防锈处理。4.2.2闭锁装置与吊钩组装后，应保证安全卡灵活复位9.4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
