【机械行业标准(JB)】 手动起重设备用吊钩

JB/T 4207. 1-- 1999

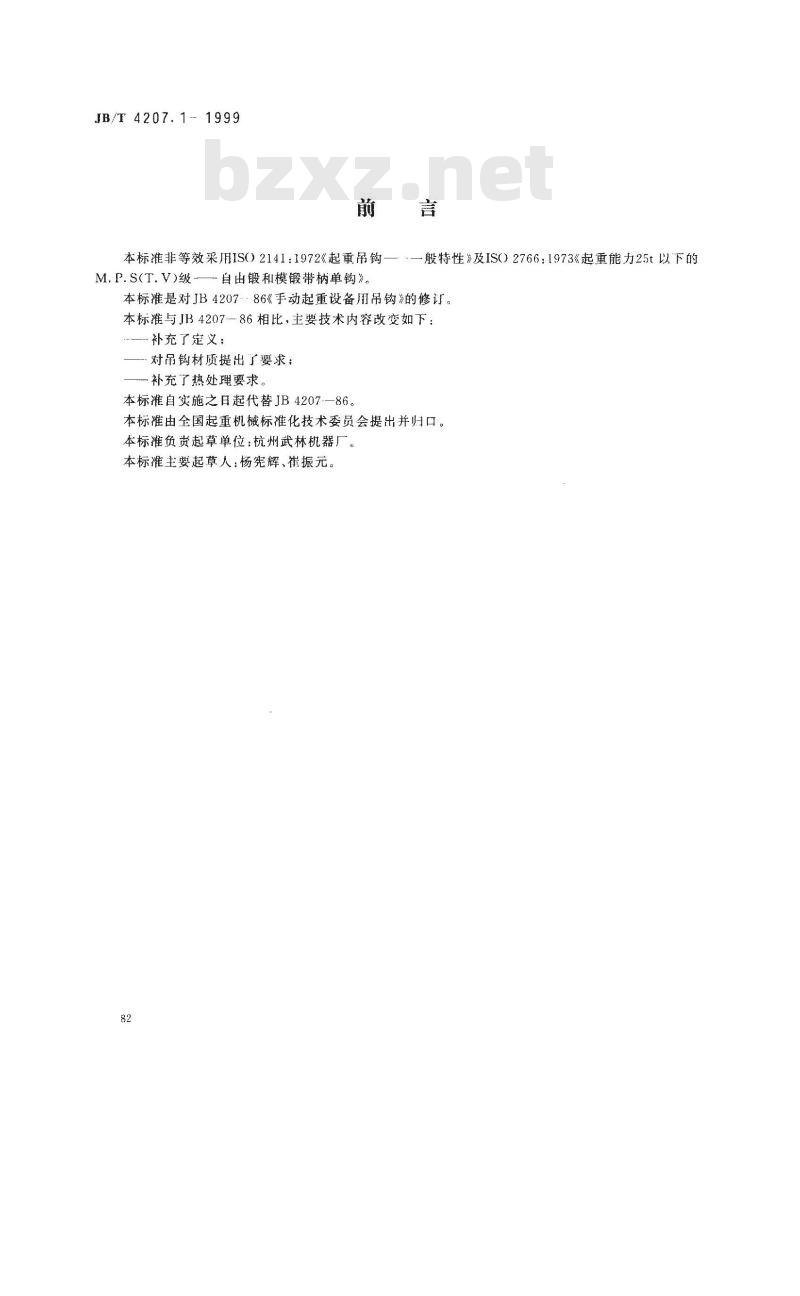

本标准非等效采用IS0）2141:1972《起重吊钩—一般特性》及IS0）2766：1973《起重能力25t以下的M.P.S(T.V)级自由锻和模锻带柄单钩》。本标准是对JB420786《手动起重设备用吊钩》的修订。本标准与JB4207-86相比，主要技术内容改变如下—补充了定义：
—对吊钩材质提出了要求；
补充了热处理要求。
本标准自实施之日起代替JB4207·—86。本标准由全国起重机械标准化技术委员会提出并归口。本标准负贡起草单位：杭州武林机器厂。本标准主要起草人：杨宪辉、振元。82

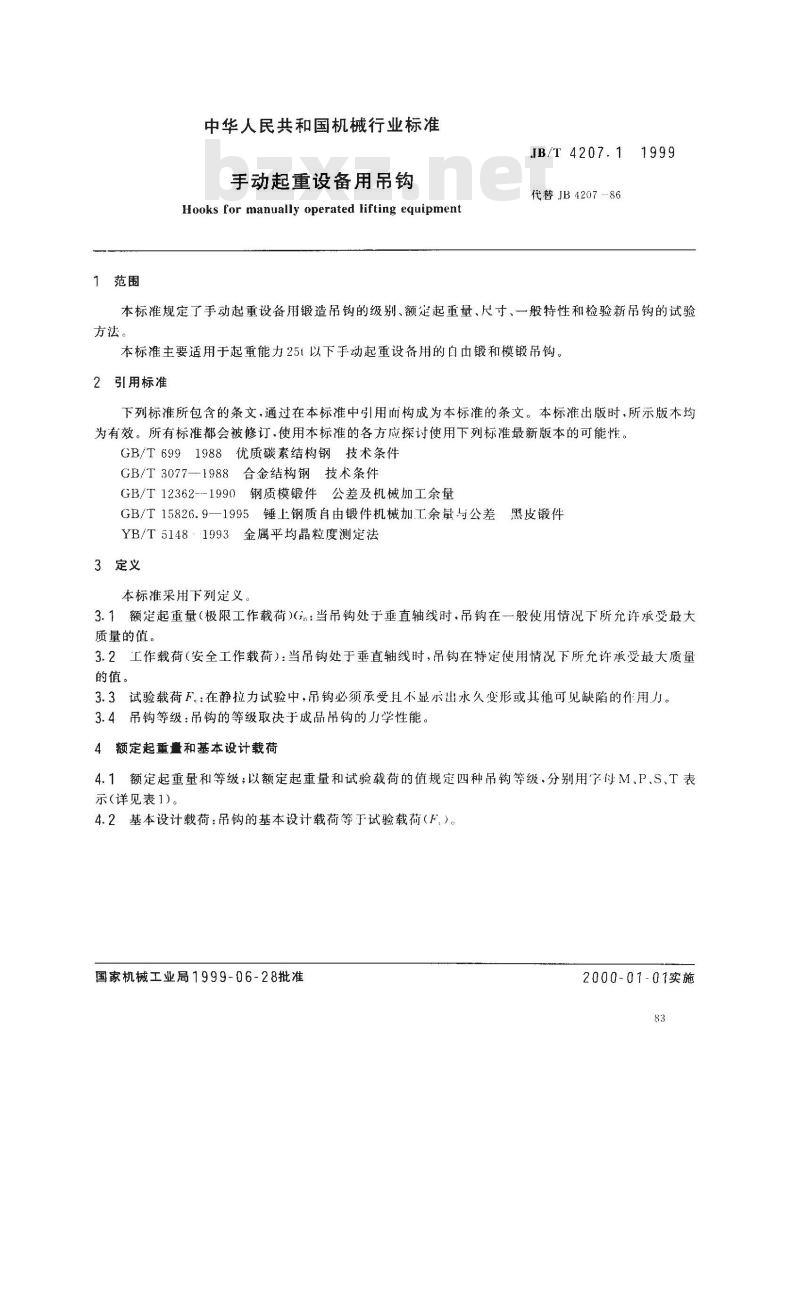

中华人民共和国机械行业标准
手动起重设备用吊钩
Hooks for manually operated lifting equipmentJB/T4207.11999
代替JB420786
本标准规定了手动起重设备用锻造吊钩的级别、额定起重量、尺寸、般特性和检验新吊钩的试验方法。
本标准主要适用于起重能力251以下手动起重设备用的由锻和模锻吊钩。2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时、所示版木均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6991988优质碳素结构钢技术条件GB/T3077—1988合金结构钢技术条件GB/T12362--1990钢质模锻件公差及机械加工余量GB/T 15826.9—1995
锤上钢质自由锻件机械加工余量与公差黑皮锻件YB/T5148·1993金属平均晶粒度测定法3定义
本标准采用下列定义。
3.1额定起重量（极限工作载荷）（im：当吊钩处于垂直轴线时，吊钩在一般使用情况下所允许承受最大质量的值。
3.2工作载荷（安全工作载荷)：当吊钩处于垂直轴线时，吊钩在特定使用情况下所允许承受最大质量的值。
3.3试验载荷F。：在静拉力试验中，吊钩必须承受且不显示出永久变形或其他可见缺陷的作用力。3.4吊钩等级：吊钩的等级取决于成品吊钩的力学性能。4额定起重量和基本设计载荷

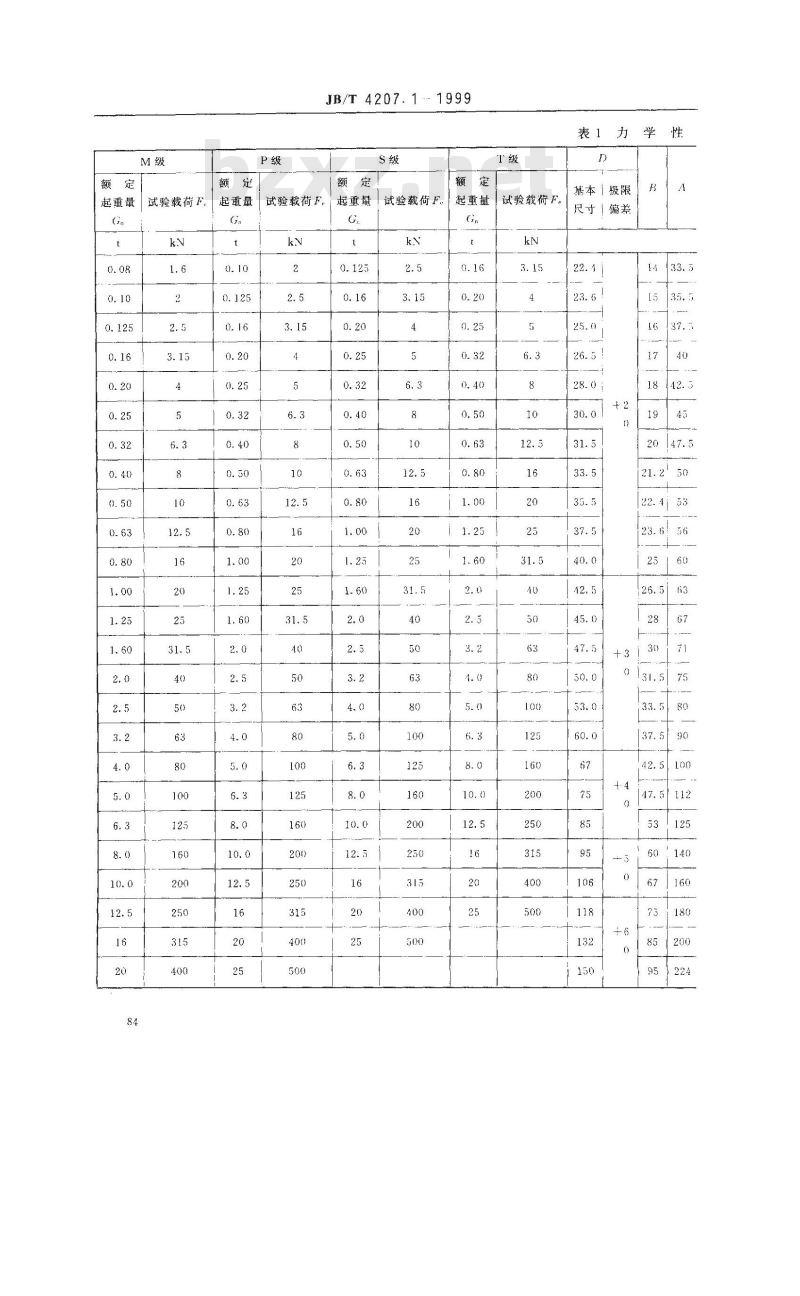

4.1额定起重量和等级；以额定起重量和试验载荷的值规定四种吊钩等级，分别用字M、P、S、T表示（详见表1）。
4.2基本设计载荷：吊钩的基本设计载荷等于试验载荷（F，）国家机械工业局1999-06-28批准2000-01-01实施
起重量
试验载荷F
起重量
JB/T 4207. 1-- 1999
试验载荷 F。
起重量
起重量|试验载荷F。
试验载荷F.
力学性
基本丨极限
尺寸「偏差
能和尺
基本极限
尺寸「偏差
寸特性
JB/T 4207.1—1999

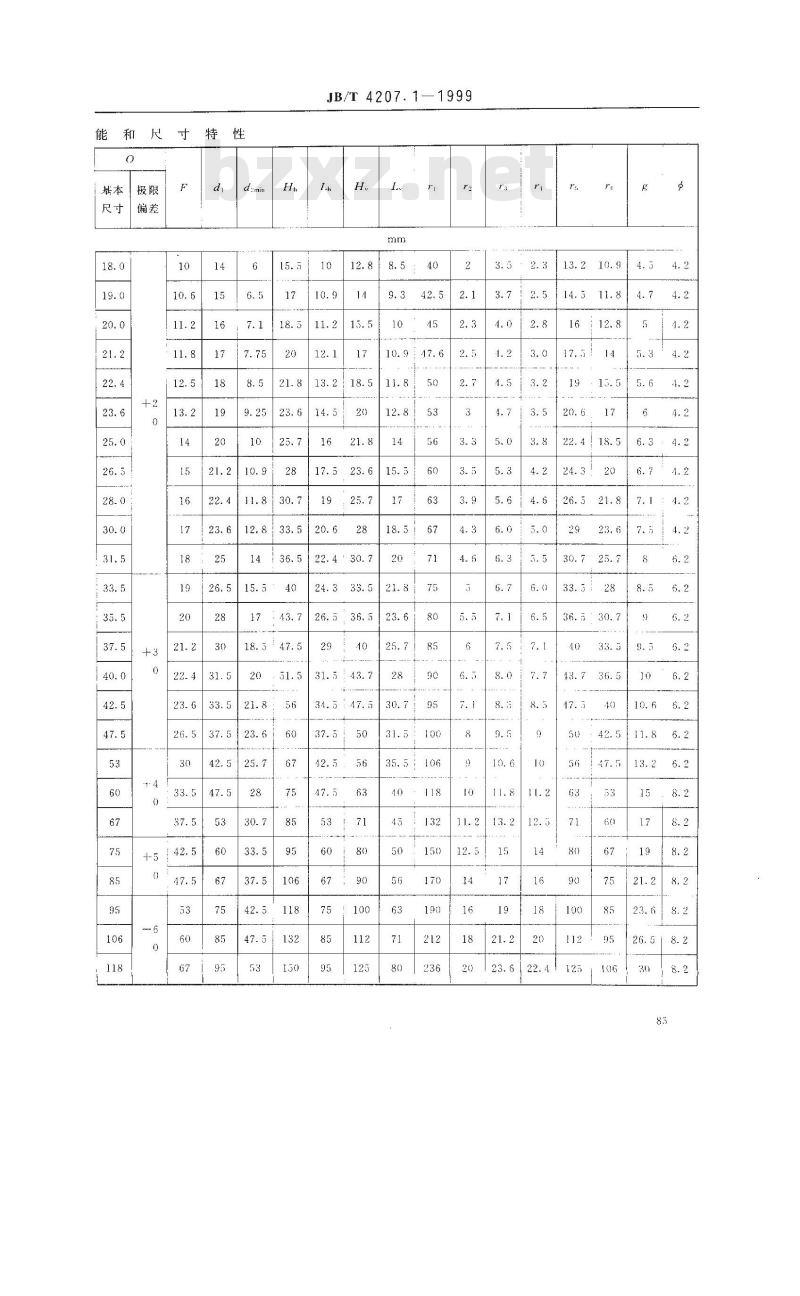

5 形状和尺寸
JB/T4207.1—1999

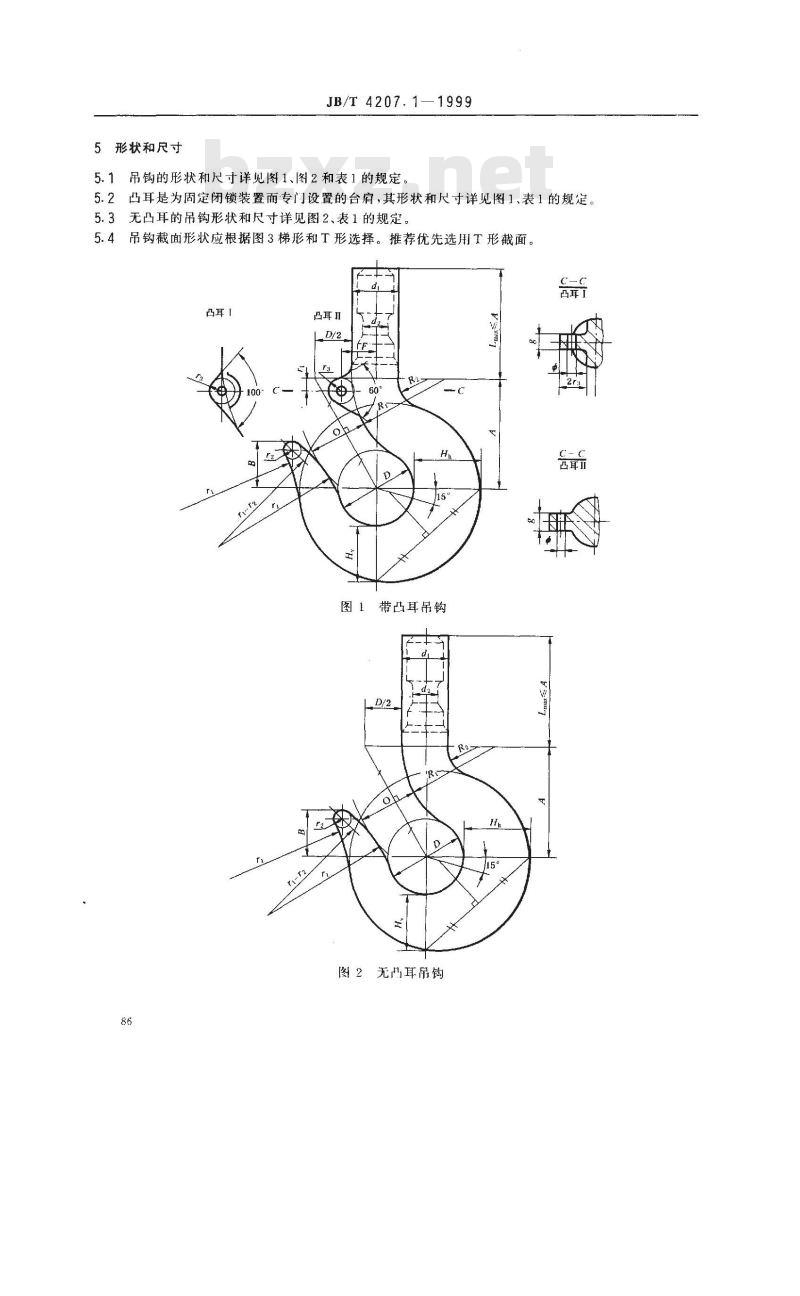

5.1吊钩的形状和尺寸详见图1、图2和表1的规定。5.2凸耳是为固定闭锁装置而专门设置的台肩，其形状和尺寸详见图1、表1的规定。5.3无凸耳的吊钩形状和尺寸详见图2、表1的规定5.4吊钩截面形状应根据图3梯形和T形选择。推荐优先选用T形截面。凸耳
凸耳几
图1带凸耳吊钩
图2无品耳吊钩
6型式
JB/T 4207.1
T形截面形状
梯形截面形状
6.1手动起重设备用吊钩按其结构和锻造方式分以下几种型式：a）带凸耳模锻吊钩，代号SMD；b）不带凸耳模锻吊钩，代号SM：c）带凸耳自由锻吊钩，代号SYD；d）不带凸耳自由锻吊钩，代号SY。6.2型号表示方法
等级.M、P、S、T
额定起重量，
【带凸耳模锻吊钩.SMD
不带凸耳模锻吊钩.SM
带凸耳自出锻吊钩，SYD
不带凸耳自由锻吊钩，SY
6.3标记示例
JB/T 4207.1-1999
a）额定起重量为21.吊钩等级为M级，带凸耳模锻吊钩的标记为：SMD2 M JB/T 4207.1- -1999
b）额定起重量为21，吊钩等级为P级，不带凸耳自出锻吊钩的标记为：SY2-P JB/T 4207.1---1999
7材质
7.1M级和P级吊钩
对钢材的要求如下：
a）钢材应由平炉、电炉和氧气顶吹转炉炼制而成；b）钢材应是镇静钢，可锻性好，以便经适当的热处理后能满足本标准所规定的力学性能；c）按YB/T5148规定试验时，应达到奥氏体5号晶粒度或更细一些的品级。7.2S级和T级吊钩
对钢材的要求如下：
a）钢材应由平炉、电炉和氧气顶吹转炉炼制而成；b）钢材应是镇静钢，可锻性好，并含有足量的合金元素，以保证经适当的热处理后能满足标准所规定的力学性能。
S级吊钩用的合金钢至少应含有下列元索中的一种：镍、铬、钼或相同性能的元素。T级吊钩用的合金钢至少应含有下列元素中的两种：镍、铬、钼、硼或相同性能的元素，c）按YB/T5148规定试验时，应达到奥氏体5号晶粒度或更细一些的品级。7.3各级别吊钩推荐采用表2所列材料制造：表2
吊钩等级
8制造
材料牌号
35CrMa
8.1吊钩锻造尺寸公焦应符合GB/T12362和GB/T15826.9的规定。8.2吊钩在锻造后应按其材料性质进行热处理，8.3吊钩的质量应符合以下要求：a）吊钩表面应光洁，不应有折迭、过烧以及降低强度的局部缺陷；b）吊钩不得有影响其使用安全的表面和内部裂纹及缺陷：c）吊钩上的缺陷不允许焊补。
9检验规则
9.1 出厂检验
标准号
GB/T 699 -1988
GB/T 3077---1988
9.1.1吊钩在卸掉试验载简后不得有任何可见缺陷和裂痕，吊钩的开口变形不得超过0.25%，9.1.2吊钩应具有可靠地承受往任何小于2倍试验载荷的承载能力。9.2验收检验
当制造厂与用户-致同意对9.1进行核查时.应按下列条件进行拉伸试验：88
JB/T4207.1:1999wwW.bzxz.Net
a）按9.1.1的规定，对吊钩进行钩口变形试验：b）当吊钩承受最小等于2倍试验载荷时，吊钩不应破坏或其开口大到不能承受住载荷：c）吊钩的最后破环形式应是塑性变形而不得断裂。10试验方法
10.1试验设备
吊钩的试验设备为万能材料试验机，试验机施加拉力的误差不超过+1.5%10.2试验方法
将吊钩装夹在万能材料试验机上，拉力F沿吊钩轴向作用，无冲击地通过连接环的中间，环的直径大致等于吊钩钩腔直径的1/3(D/3），载荷应逐渐而均匀地增加，直至达到规定值。10.3钩口开口度测量方法
用图4所示的测量装置。吊钩在卸掉试验载荷后，从百分表中读出钩口处的变形值。钩厂的开口度由式(1)求得：
×100%
式中：。…吊钩钩口的开i.度，%；[-拉伸试验前钩口实际尺寸，mm；一试验后钩尺寸的变化值（从百分表中直接读出），mm。A
百分表
11标记
吊钩应在不影响强度的部位做出永久和清晰的标记。标记应包括下列内容：a）等级代号：M、P、S、T；
b）额定起重量；
c）制造厂名称或代号(或按用户要求标记)。（1）
