【机械行业标准(JB)】 冷镦模具通用件 切料刀压板 A型

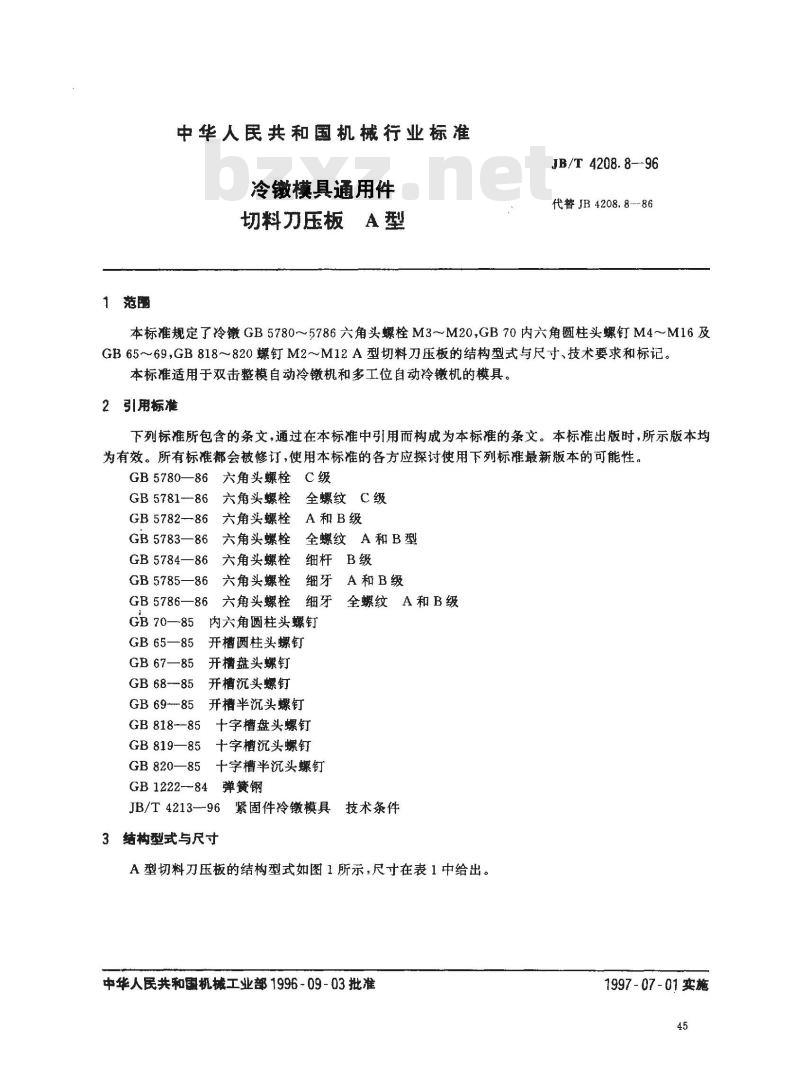

1范阐
中华人民共和国机械行业标准
冷模具通用件
发A型
切料刀压板
JB/T 4208.8--96
代替JB 4208.8---86
本标准规定了冷锻GB5780~~5786六角头螺栓M3~~M20,GB70内六角圆柱头螺钉M4~M16及GB65～69,GB818～820螺钉M2～M12A型切料刀压板的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5780—86六角头螺栓C级
GB5781—86六角头螺栓
GB5782-86六角头螺栓
GB5783—86六角头螺栓
GB5784—86六角头螺栓
GB5785—86六角头螺栓
全螺纹C级
Ａ和B级
全螺纹A和B型
细杆B级
细牙A和B级
GB5786—86六角头螺栓
GB70—85
GB 65—85
GB 67—85
内六角圆柱头螺钉
开槽圆柱头螺钉
开槽盘头螺钉
GB 68--85
开槽沉头螺钉
GB 69---85
开槽半沉头螺钉
十字槽盘头螺钉
GB 818--85
GB 819—85
GB 820—85
十字槽沉头螺钉
十字槽半沉头螺钉
弹簧钢
GB 1222---84
全螺纹A和B级
JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸

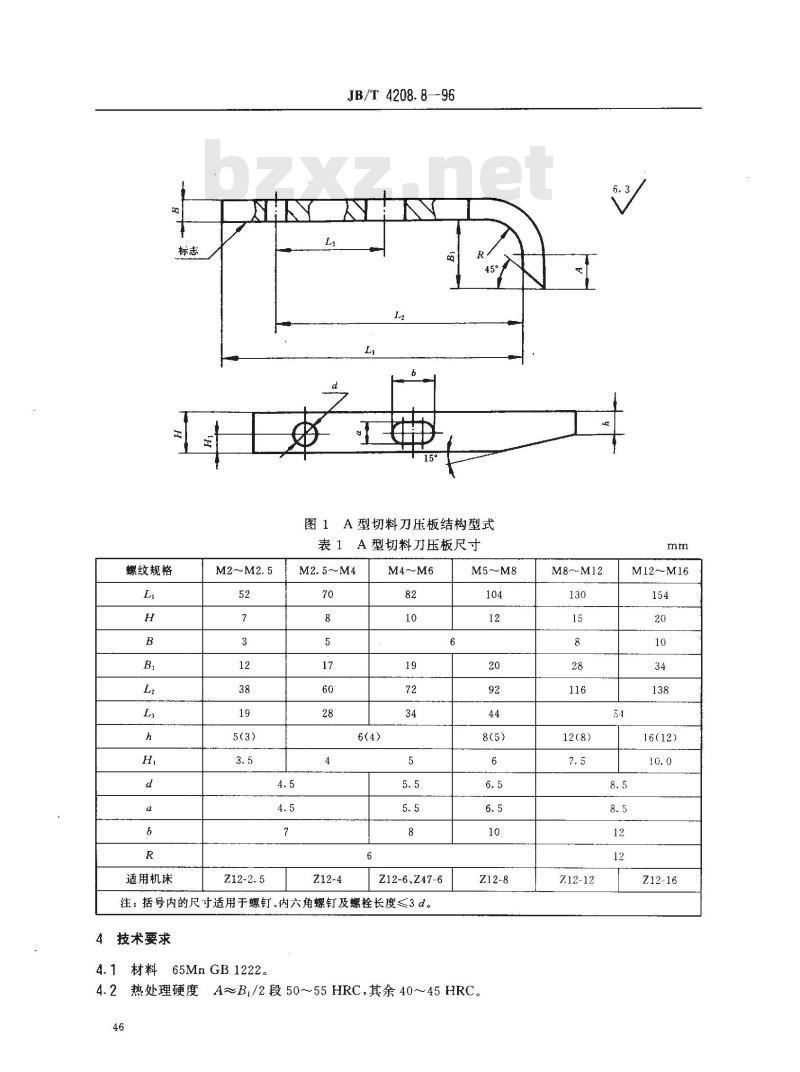

A型切料刀压板的结构型式如图1所示，尺寸在表1中给出。中华人民共和国机械工业部1996-09-03批准1997-07-01实施
螺纹规格
适用机床
JB/T 4208.8--96
图1A型切料刀压板结构型式
表1A型切料刀压板尺寸
Z12-6、Z47-6
注：括号内的尺寸适用于螺钉、内六角螺钉及螺栓长度3d。技术要求
4.1材料
65MnGB1222
M5～M8
4.2热处理硬度A~B/2段50~55HRC，其余40~～45HRC。46
M8~M12
M12~M16
16(12)wwW.bzxz.Net
Z12-16
JB/T4208.896

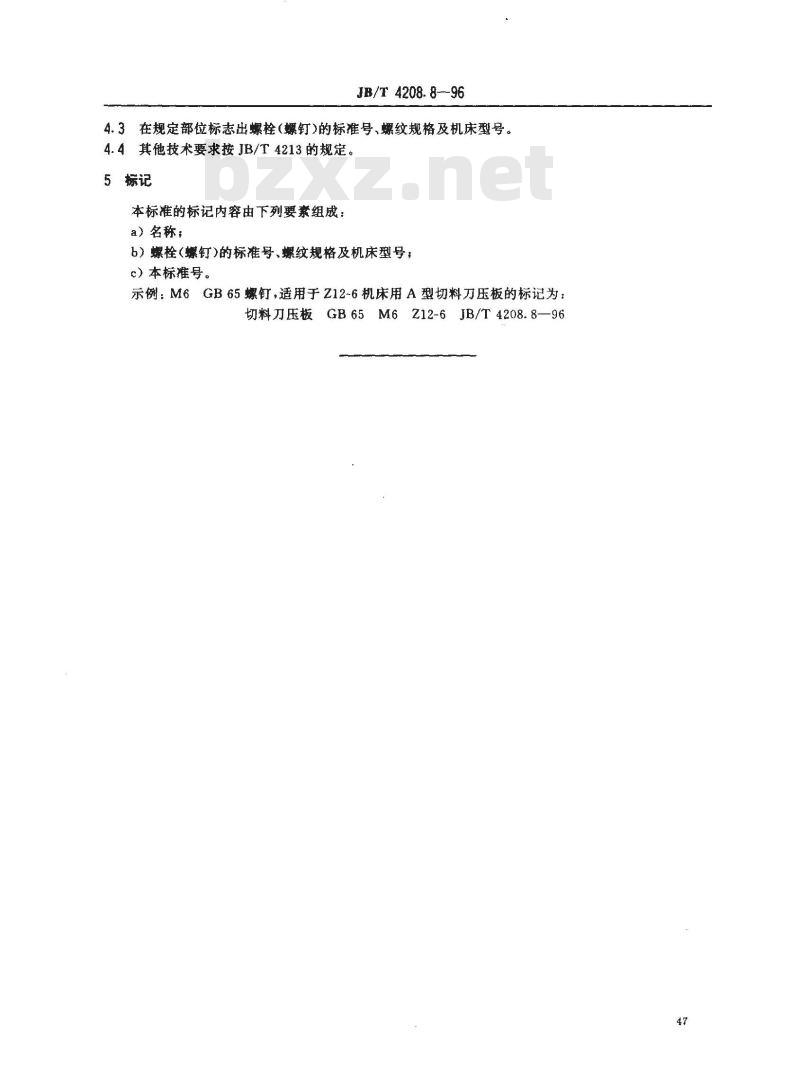

4.3在规定部位标志出螺栓（螺钉)的标准号、螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺栓(螺钉)的标准号、螺纹规格及机床型号；c）本标准号。
6GB65螺钉，适用于Z12~6机床用A型切料刀压板的标记为：示例：M6
GB65M6Z12-6JB/T4208.8—96
切料刀压板
