中华人民共和国机械行业标准
冷模具通用件
切料模C型
JB/T4208.12-96
代替JB4208.1286
本标准规定了冷镦GB6170~6171,GB6175~~6176六角螺母M1.6~~M6C型切料模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171—861型六角螺母细牙A和B级GB6175-862型六角螺母A和B级
GB6176—862型六角螺母细牙A和B级GB1222—84弹簧钢
JB/T4213—96紧固件冷镦模具
3结构型式与尺寸Www.bzxZ.net
技术条件
C型切料模的结构型式如图1所示，尺寸在表1中给出。-1×45°

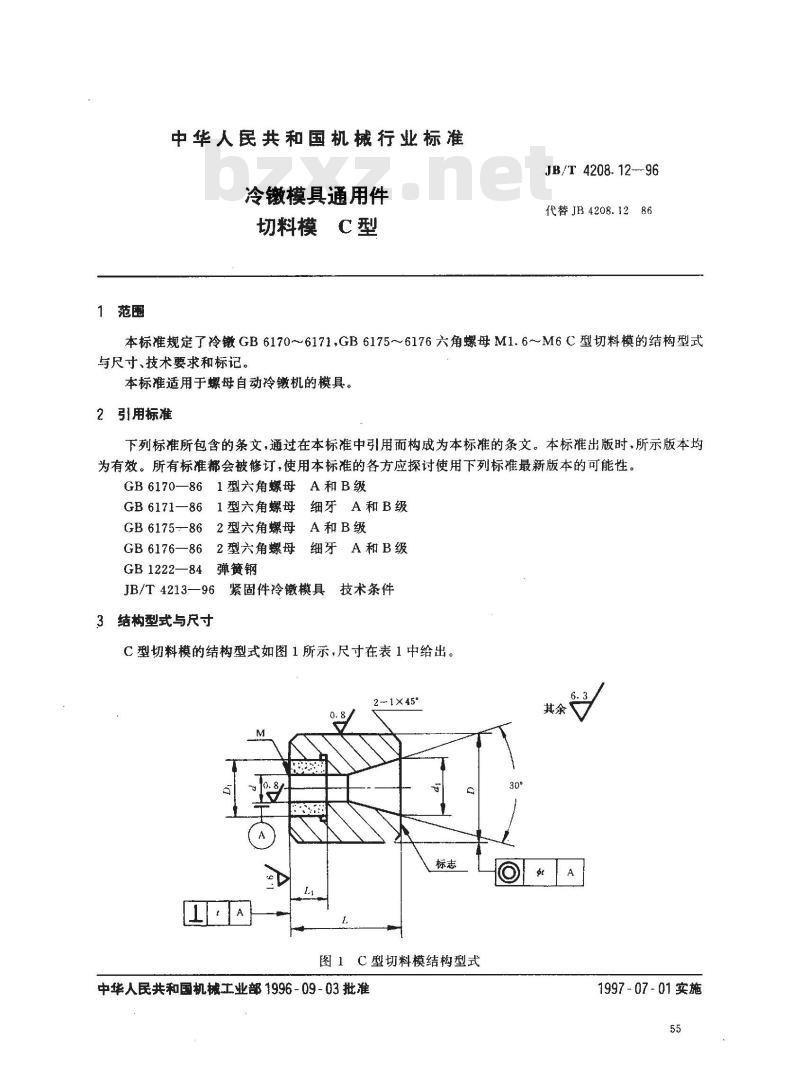

图1C型切料模结构型式
中华人民共和国机械工业部1996-09-03批准1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸：
极限偏差
基本尺寸
极限偏差
同轴度t
垂直度t
适用机床
技术要求
4.1材料
JB/T4208.12-96
切料模套：60Si2MnGB1222。
切料模芯：YG20C。
4.2热处理硬度
切料模套：42～45HRC。
4.3切料模口M处应保持锐角。

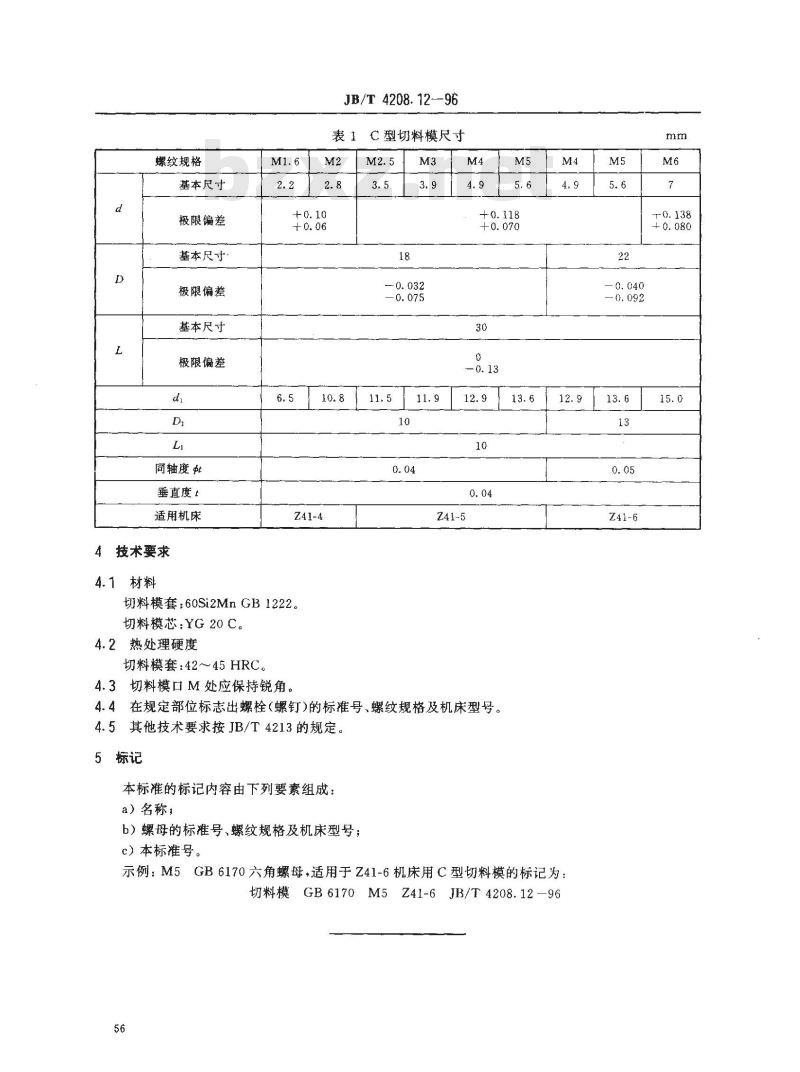

C型切料模尺寸
4.4在规定部位标志出螺栓（螺钉)的标准号、螺纹规格及机床型号。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号、螺纹规格及机床型号；c）本标准号。
示例：M5GB6170六角螺母，适用于Z41-6机床用C型切料模的标记为：切料模GB6170M5Z41-6JB/T4208.12—9656
